MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI)

13A-657

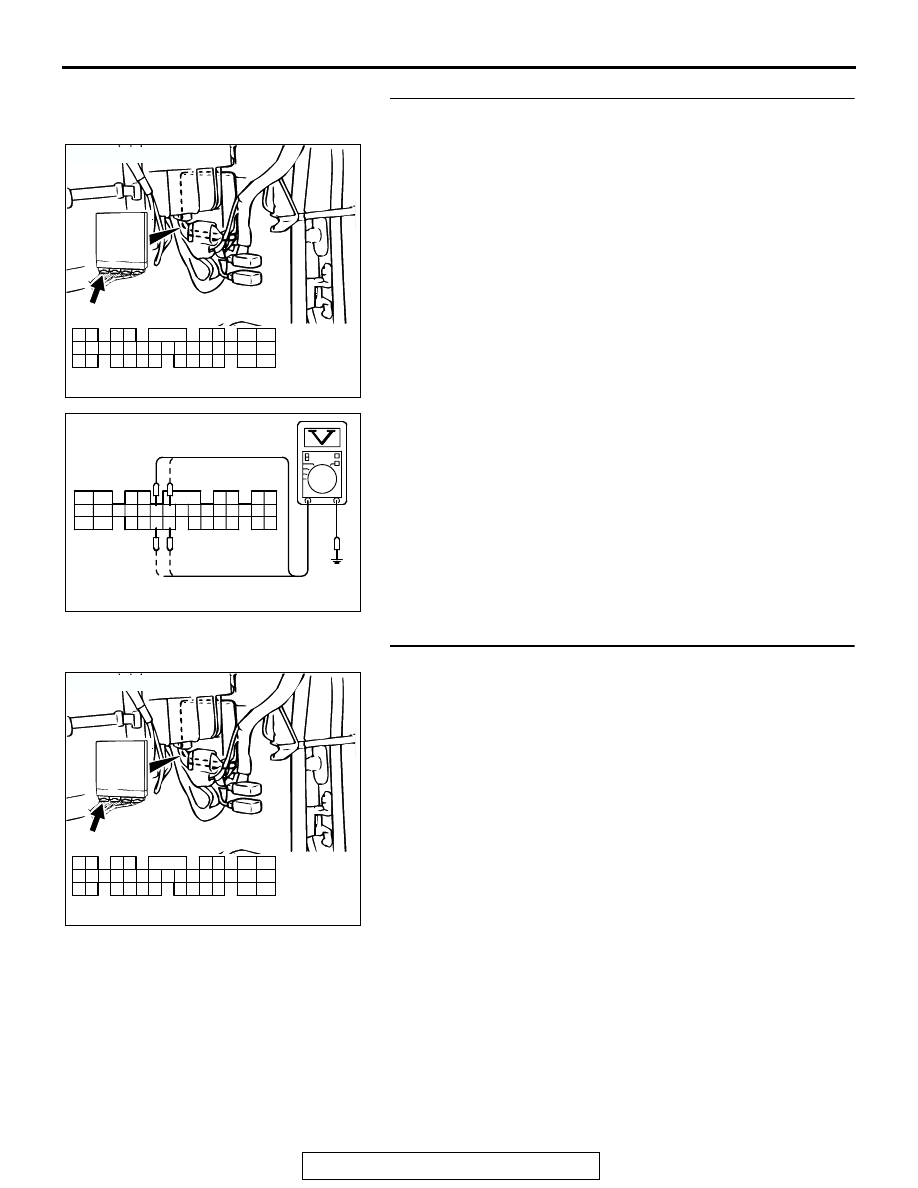

STEP 7. Measure the power supply voltage at PCM
connector C-89 by backprobing
(1) Do not disconnect the connector C-89.
(2) Measure the voltage between terminals No. 14, No. 15, No.

28, No. 29 and ground by backprobing.

• The voltage is 1 volt or lower for approximately 3 sec-

onds, then changes to the battery positive voltage when
the Ignition switch is turned from the "LOCK" (OFF)
position to the "ON" position.

(3) Turn the ignition switch to the "LOCK" (OFF) position.
Q: Is the measured voltage within the specified range?

YES : Go to Step 10.
NO :  Go to Step 8.

STEP 8. Check connector C-89 at PCM for damage.
Q: Is the connector in good condition?

YES : Go to Step 9.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

. Then go to Step 14.

AK103914

2

3

4

5

6

7

8

9

11

12

13

14

15

16

17

18

19

20

30

21

22

23

24

25

26

27

28

29

31

32

33

34

35

1

10

AB

CONNECTOR: C-89

C-89(GR)

HARNESS CONNECTOR:
COMPONENT SIDE

AKX01550

1

2

3 4

5 6

7 8

10 11 12 13 14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

C-89 HARNESS CONNECTOR:
HARNESS SIDE

AF

9

AK103914

2

3

4

5

6

7

8

9

11

12

13

14

15

16

17

18

19

20

30

21

22

23

24

25

26

27

28

29

31

32

33

34

35

1

10

AB

CONNECTOR: C-89

C-89(GR)

HARNESS CONNECTOR:
COMPONENT SIDE

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI)

13A-658

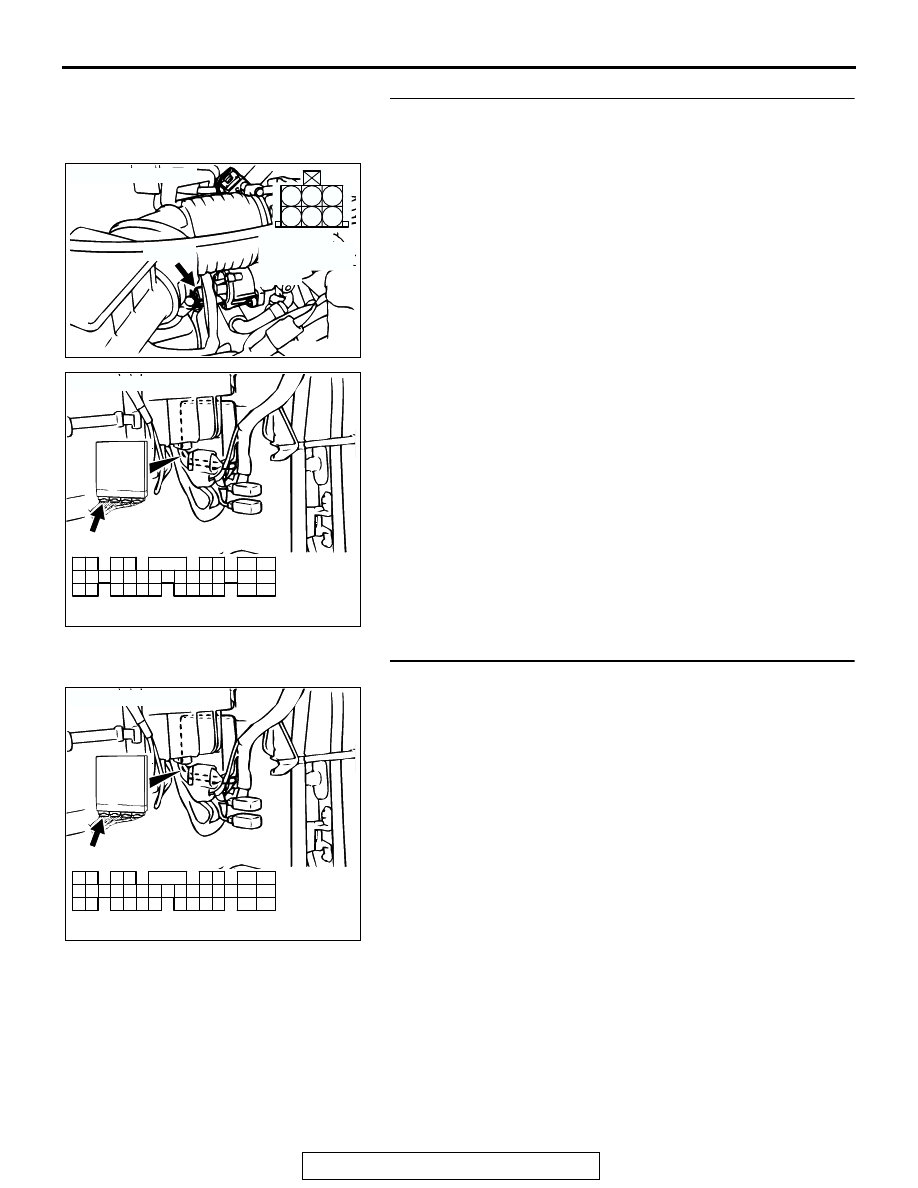

STEP 9. Check for open circuit and short circuit to ground
between idle air control motor connector A-40 and PCM
connector C-89.

a. Idle air control motor connector A-40 (terminal No. 1) and

PCM connector C-89 (terminal No. 14).

b. Idle air control motor connector A-40 (terminal No. 3) and

PCM connector C-89 (terminal No. 28).

c. Idle air control motor connector A-40 (terminal No. 4) and

PCM connector C-89 (terminal No. 15).

d. Idle air control motor connector A-40 (terminal No. 6) and

PCM connector C-89 (terminal No. 29).

Q: Is the harness wire in good condition?

YES : Replace the PCM. Then go to Step 14.
NO :  Repair it. Then go to Step 14.

STEP 10. Check connector C-89 at PCM for damage.
Q: Is the connector in good condition?

YES : Go to Step 11.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

. Then go to Step 14.

AK200476

1

2

3

4

5

6

AB

CONNECTOR: A-40

A-40(B)

HARNESS
CONNECTOR:
COMPONENT
SIDE

AK103914

2

3

4

5

6

7

8

9

11

12

13

14

15

16

17

18

19

20

30

21

22

23

24

25

26

27

28

29

31

32

33

34

35

1

10

AB

CONNECTOR: C-89

C-89(GR)

HARNESS CONNECTOR:
COMPONENT SIDE

AK103914

2

3

4

5

6

7

8

9

11

12

13

14

15

16

17

18

19

20

30

21

22

23

24

25

26

27

28

29

31

32

33

34

35

1

10

AB

CONNECTOR: C-89

C-89(GR)

HARNESS CONNECTOR:
COMPONENT SIDE

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI)

13A-659

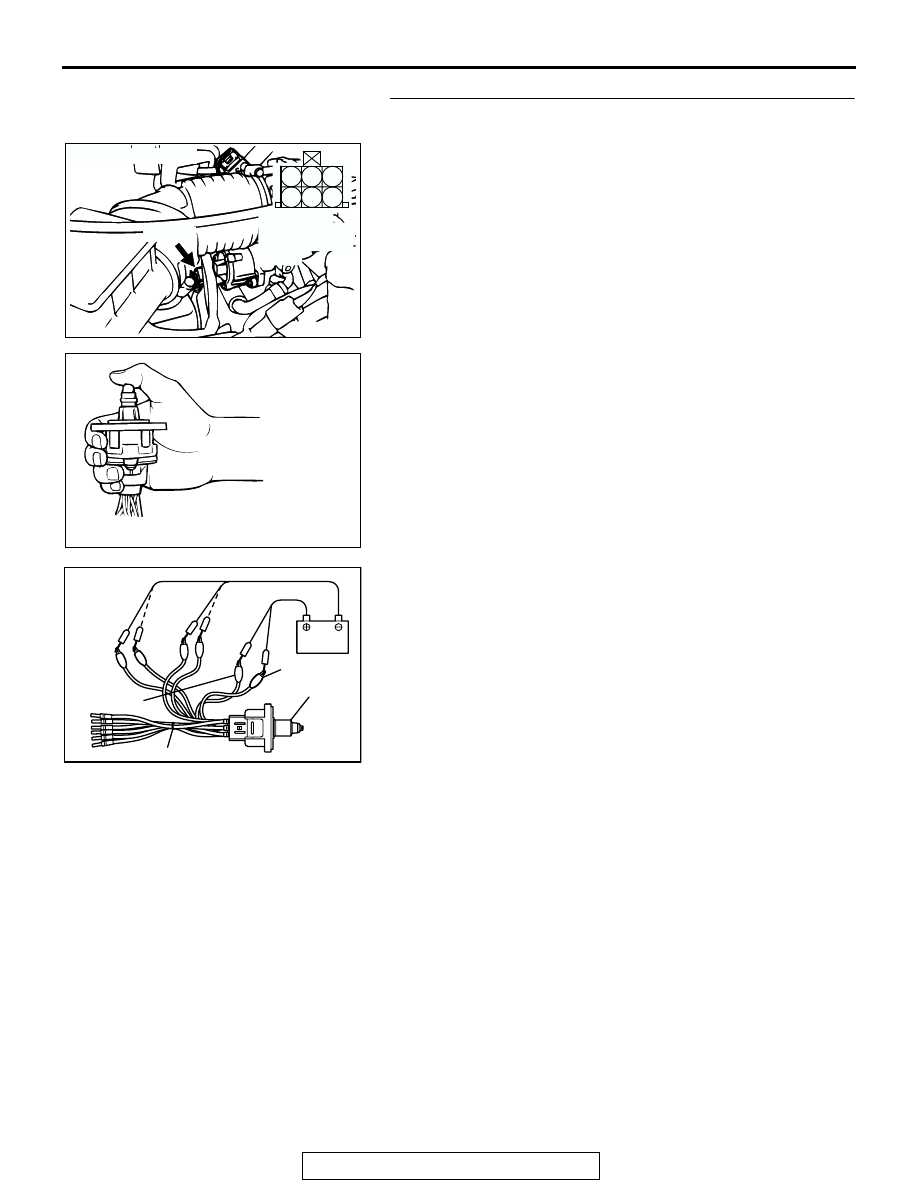

STEP 11. Check the idle air control motor operation using
special tool MB991709.
(1) Remove the idle air control motor.
(2) Connect special tool MB991709 to the idle air control motor.

(All terminals should be connected.)

(3) Use the jumper wires to connect terminal No. 2 of the idle

air control motor connector to the battery (+) terminal.

(4) Check the ensure that the motor operates when the

terminals No. 1 and No. 3 of the idle air control motor
connector are respectively connected to the battery (

−)

terminal using a jumper wire.

• Vibration should be present at each application of volt-

age to test clip combination.

(5) Then. Use jumper wires to connect the terminal No. 5 of the

idle air control motor connector to the battery (+) terminal.

(6) Check the ensure that the motor operates when the

terminals No. 4 and No. 6 of the idle air control motor
connector are respectively connected to the battery (

−)

terminal using a jumper wire.

• Vibration should be present at each application of volt-

age to test clip combination.

(7) Install the idle air control motor. Refer to Diagnostic

Function

− OBD-II Drive Cycle − Throttle Body −

Disassembly and Assembly

P.13A-903

.

Q: Is the idle air control motor operating properly?

YES : Go to Step 12.
NO :  Replace the idle air control motor. Then go to Step 14.

AK200476

1

2

3

4

5

6

AB

CONNECTOR: A-40

A-40(B)

HARNESS
CONNECTOR:
COMPONENT
SIDE

AKX01626 AB

AKX01627AB

TERMINAL 2

IAC MOTOR

TERMINAL 5

MB991709

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI)

13A-660

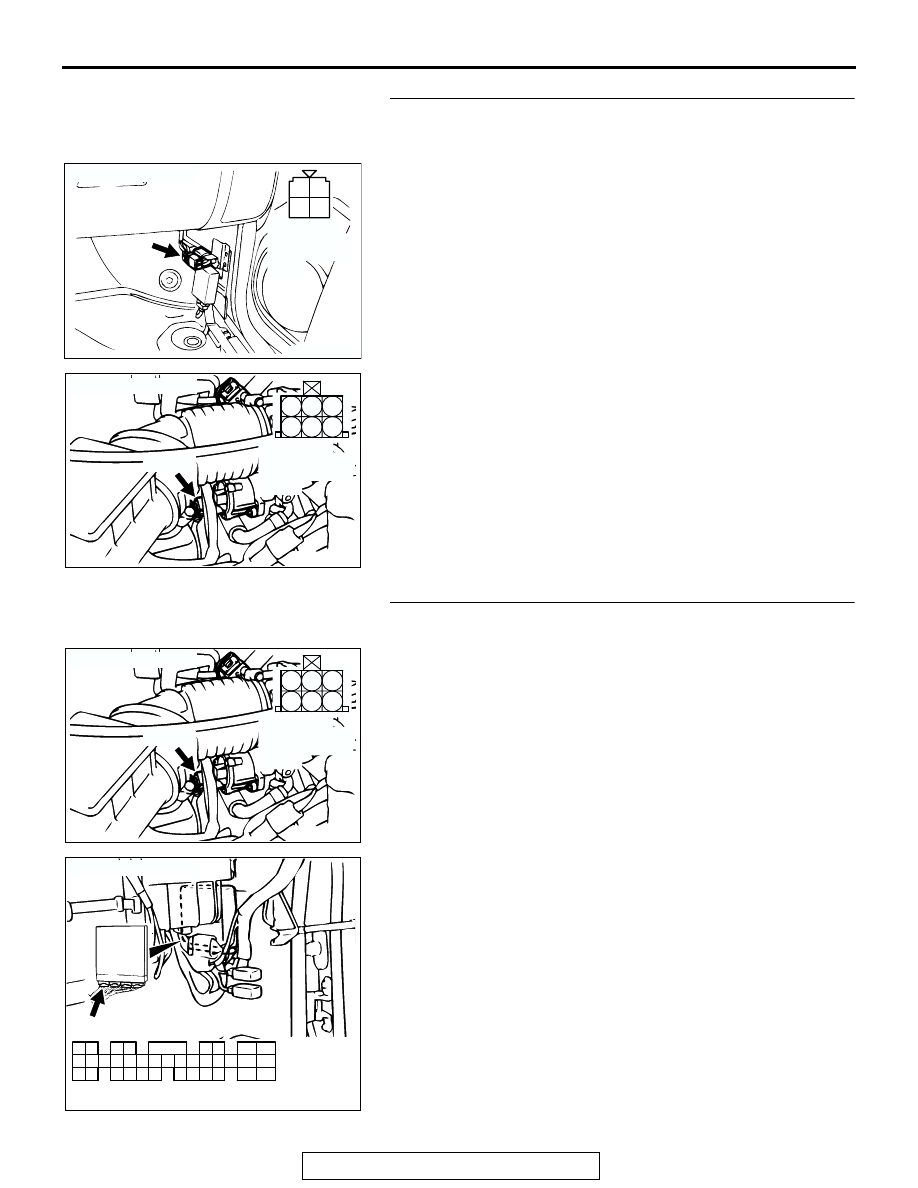

STEP 12. Check for harness damage between MFI relay
connector C-59 (terminal No. 1) and idle air control motor
connector A-40 (terminals No. 2, No. 5).
Q: Is the harness wire in good condition?

YES : Go to Step 13.
NO :  Repair it. Then go to Step 14.

STEP 13. Check for harness damage between idle air
control motor connector A-40 and PCM connector C-89.

a. Idle air control motor connector A-40 (terminal No. 1) and

PCM connector C-89 (terminal No. 14).

b. Idle air control motor connector A-40 (terminal No. 3) and

PCM connector C-89 (terminal No. 28).

c. Idle air control motor connector A-40 (terminal No. 4) and

PCM connector C-89 (terminal No. 15).

d. Idle air control motor connector A-40 (terminal No. 6) and

PCM connector C-89 (terminal No. 29).

Q: Is the harness wire in good condition?

YES : Replace the PCM. Then go to Step 14.
NO :  Repair it. Then go to Step 14.

AK200023

2 1

3
