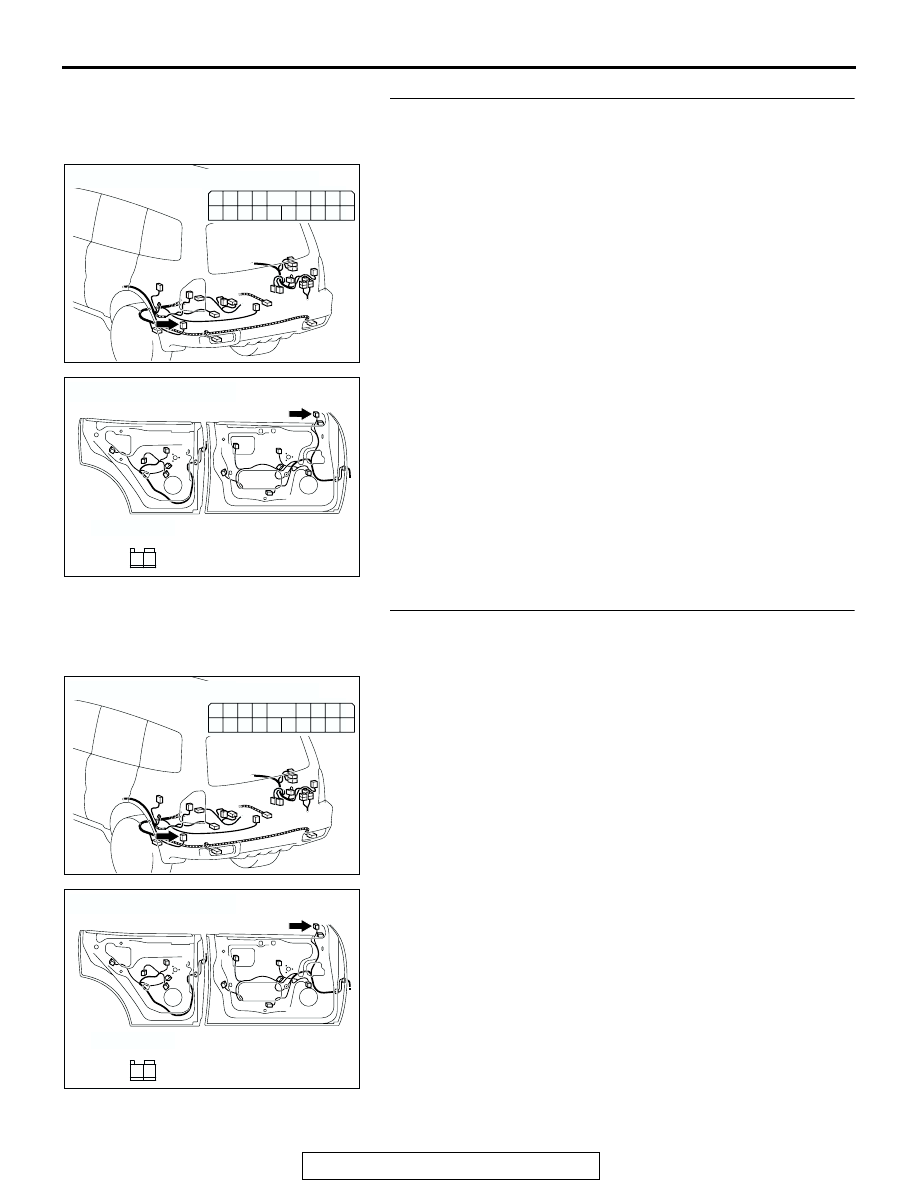

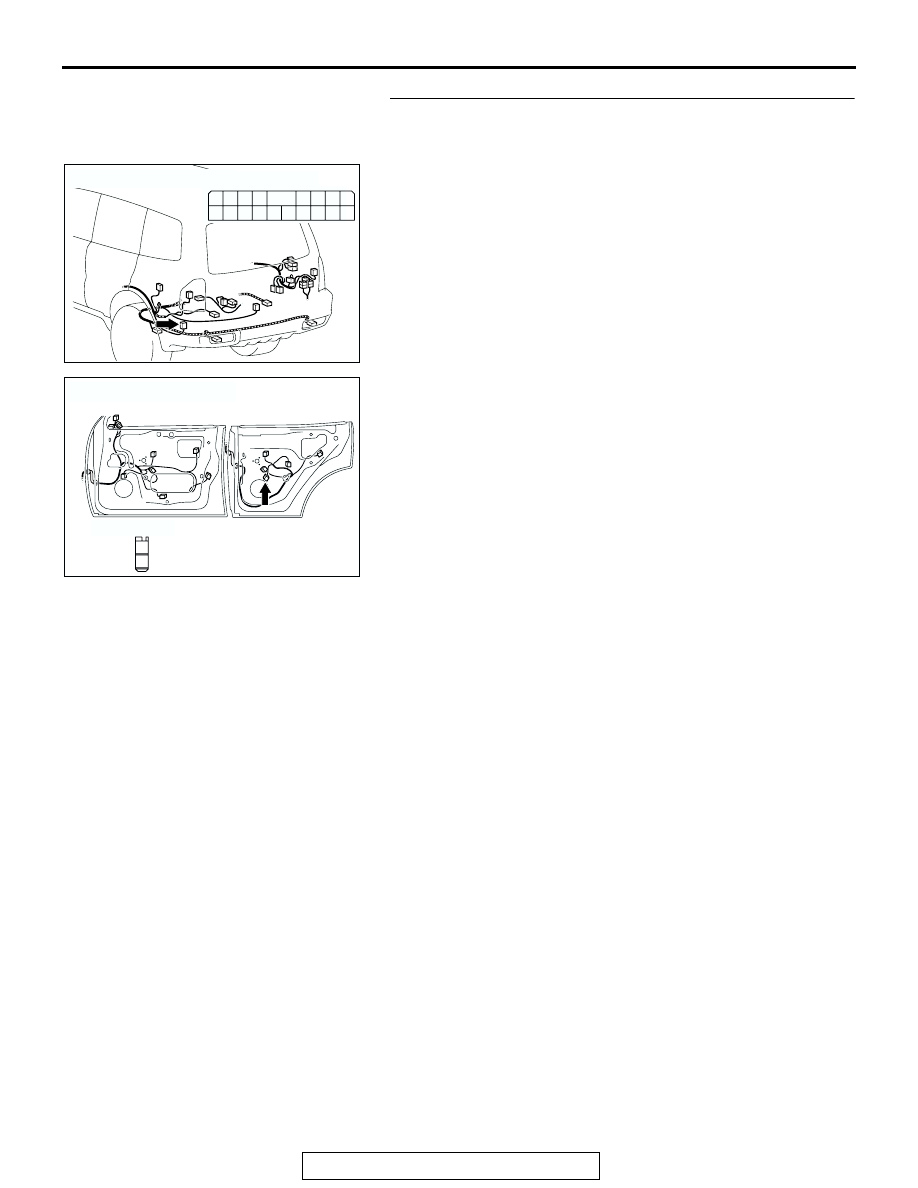

RADIO WITH TAPE PLAYER AND CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-165

STEP 16. Check the wiring harness between rear speaker
(RH) connector H-22 (terminal 1 and 2) and audio amplifier
connector G-19 (terminal 9 and 1).

AC204179

CONNECTOR : G-19

AV

HARNESS SIDE

3 2

1110

4

1312

1
9

5

6

1615

7

8

1817

14

AC204181

CONNECTOR :  H-22

AK

HARNESS SIDE

2

1

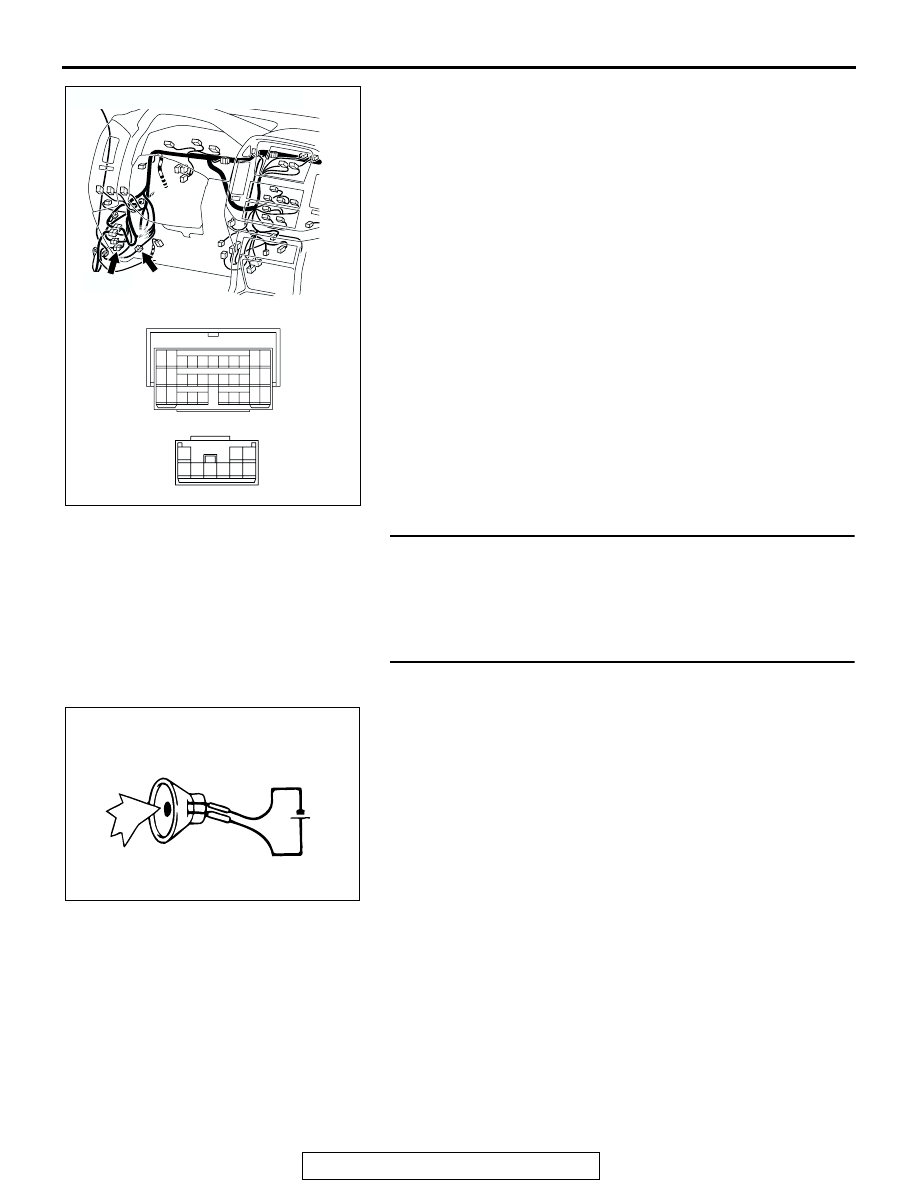

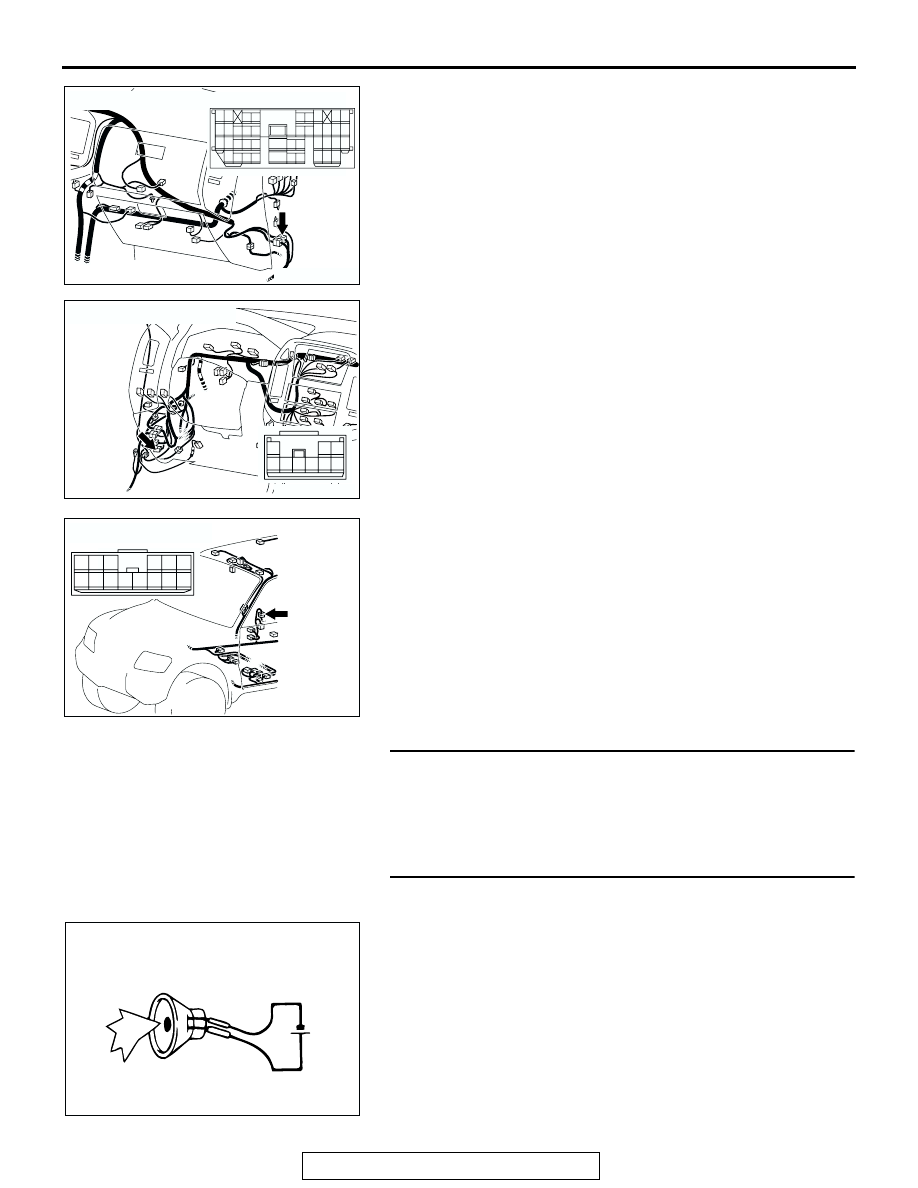

RADIO WITH TAPE PLAYER AND CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-166

NOTE: Also check intermediate connectors F-23, D-111 and
D-124. If intermediate connector F-23, D-111 or D-124 are
damaged, repair or replace the connector as described in
GROUP 00E, Harness Connector Inspection

P.00E-2

.

Q: Is the wiring harness between rear speaker (RH)

connector H-22 (terminal 1 and 2) and amplifier
connector G-19 (terminal 9 and 1) in good condition?
YES : Go to Step 17.
NO :  Repair the wiring harness. The rear speaker (RH)

should sound.

STEP 17. Replace the radio and CD player.
Q:  Do the speakers sound?

YES : There is no action to be taken.
NO :  Repair or replace the amplifier. The rear speaker (RH)

should sound.

STEP 18. Check the tweeter (LH).

(1) Remove the tweeter (LH). Refer to

P.54A-190

.

(2) Check that the tweeter (LH) generates noise when a

five-volt voltage is applied on the tweeter (LH) terminal.

Q:  Is the tweeter (LH) generating noise?

YES : Go to Step 19.
NO :  Replace the tweeter (LH). The tweeter (LH) should

sound.

AC204171

CONNECTOR : D-111

AQ

9

8

6 7

5

3 4

20

32

21

33

43

17 18

30

41

16

29

28

39 40

13

25

12

24

35 36

14

26

37

15

27

38

19

31

42

1

10

22

2

11

23

34

AC204170

CONNECTOR : D-124

CW

3

9

2

8

6

5

7

4

1

AC204177

CONNECTOR : F-23

AF

14

13

4

1112

5

3

10

8 9

2

7

1

6

ACX01868AB

5V

RADIO WITH TAPE PLAYER AND CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-167

STEP 19. Check tweeter (LH) connector H-06 and amplifier
connector G-19 for loose, corroded or damaged terminals,
or terminals pushed back in the connector.
Q: Are tweeter (LH) connector H-06 and amplifier

connector G-19 in good condition?
YES : Go to Step 20.
NO :  Repair or replace the damaged component(s). Refer

to GROUP 00E, Harness Connector Inspection

P.00E-2

. The tweeter (LH) should sound.

STEP 20. Check the wiring harness between tweeter (LH)
connector H-06 (terminal 1 and 2) and amplifier connector
G-19 (terminal 11 and 3).

AC204179

CONNECTOR : G-19

AV

HARNESS SIDE

3 2

1110

4

1312

1
9

5

6

1615

7

8

1817

14

AC204180

CONNECTOR :  H-06

AI

HARNESS SIDE

1

2

AC204179

CONNECTOR : G-19

AV

HARNESS SIDE

3 2

1110

4

1312

1
9

5

6

1615

7

8

1817

14

AC204180

CONNECTOR :  H-06

AI

HARNESS SIDE

1

2

RADIO WITH TAPE PLAYER AND CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-168

NOTE: Also check intermediate connectors D-25 and D-124. If
intermediate connector D-25 or D-124 are damaged, repair or
replace the connector as described in GROUP 00E, Harness
Connector Inspection

P.00E-2

.

Q: Is the wiring harness between tweeter (LH) connector

H-06 (terminal 1 and 2) and amplifier connector G-19
(terminal 11 and 3) in good condition?
YES : Go to Step 21.
NO :  Repair the wiring harness. The tweeter (LH) should

sound.

STEP 21. Replace the radio and CD player.
Q:  Do the speakers sound?

YES : There is no action to be taken.
NO :  Repair or replace the amplifier. The tweeter (LH)

should sound.

STEP 22. Check the tweeter (RH).

(1) Remove the tweeter (RH). Refer to

P.54A-190

.

(2) Check that the tweeter (RH) generates noise when a

five-volt voltage is applied on the tweeter (RH) terminal.

Q: Is the tweeter (RH) generating noise?

YES : Go to Step 23.
NO :  Replace the tweeter (RH). The tweeter (RH) should

sound.

AC204188

CONNECTORS : D-25, D-124

BM

D-124

D-25

3

9

2

8

6

5

7

4

1

D-25

10

9

31

30

20 21

7

6

28

17 18

8

19

29

4

3

25 26

14 15

1

23

12

2

13

24

5

16

27

11

22

32

D-124

ACX01868AB

5V
