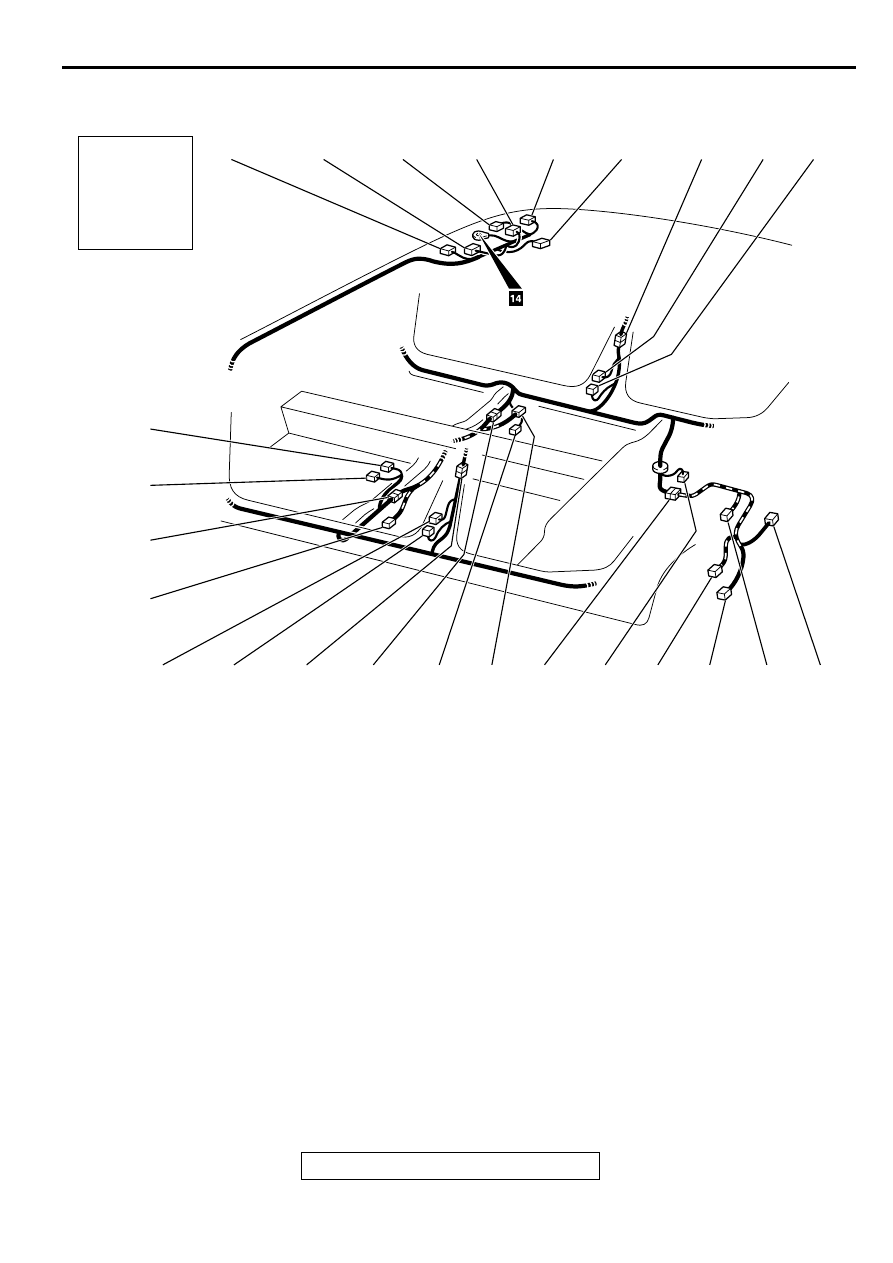

FLOOR AND ROOF

TSB Revision

CONFIGURATION DIAGRAMS

80A-24

FLO O R  A N D  R O O F

M1801000900048

AC001315

Connector
symbol

D

AB

D-01

D-02

D-03

D-04

D-05

D-06

D-07

D-08

D-09

D-10

D-11

D-12

D-13

D-14

D-15

D-16

D-17

D-18

D-19

D-20

D-21

D-22

D-23

D-24

D-25

D-01

(2)

VANITY MIRROR LIGHT (LH)

D-02

(6-B)

SUNROOF SWITCH

D-03

(18)

SUNROOF-ECU

D-04

(8)

SUNROOF MOTOR

D-05

(2)

VANITY MIRROR LIGHT (RH)

D-06

(3)

DOME LIGHT

D-07

(10)

FLOOR WIRING HARNESS (RH)
AND REAR DOOR WIRING
HARNESS (RH) COMBINATION

D-08

(3)

FRONT DOOR SWITCH (RH)

D-09

(2)

SIDE IMPACT SENSOR (RH) <WITH
SIDE AIR BAG>

D-10

(2-GR)

WHEEL SPEED SENSOR (REAR:
RH) <ABS>

D-11

(3-B)

FUEL TANK DIFFERENTIAL
PRESSURE SENSOR

D-12

(2-B)

WHEEL SPEED SENSOR (REAR:
LH) <ABS>

D-13

(2-B)

EVAPORATIVE EMISSION
VENTILATION SOLENOID

D-14

(5-GR)

FUEL PUMP AND GAUGE UNIT

D-15

(10-B)

FLOOR WIRING HARNESS (RH)
AND FUEL WIRING HARNESS
COMBINATION

D-16

(2-R)

SIDE AIR BAG MODULE (SQUIB)
(RH)

D-17

(18)

AUDIO AMPLIFIER <7-SPEAKER
SYSTEM>

D-18

(2-B)

FLOOR WIRING HARNESS (RH)
AND SIDE AIR BAG WIRING
HARNESS COMBINATION

D-19

(10)

FLOOR WIRING HARNESS (LH)
AND REAR DOOR WIRING
HARNESS (LH) COMBINATION

D-20

(2)

SIDE IMPACT SENSOR (LH) <WITH
SIDE AIR BAG>

D-21

(3)

FRONT DOOR SWITCH (LH)

D-22

(2-R)

SIDE AIR BAG MODULE (SQUIB)
(LH)

D-23

(2-B)

FLOOR WIRING HARNESS (LH)
AND SIDE AIR BAG WIRING
HARNESS COMBINATION

D-24

(2)

POWER SEAT ASSEMBLY

D-25

(2)

SEAT BELT SWITCH

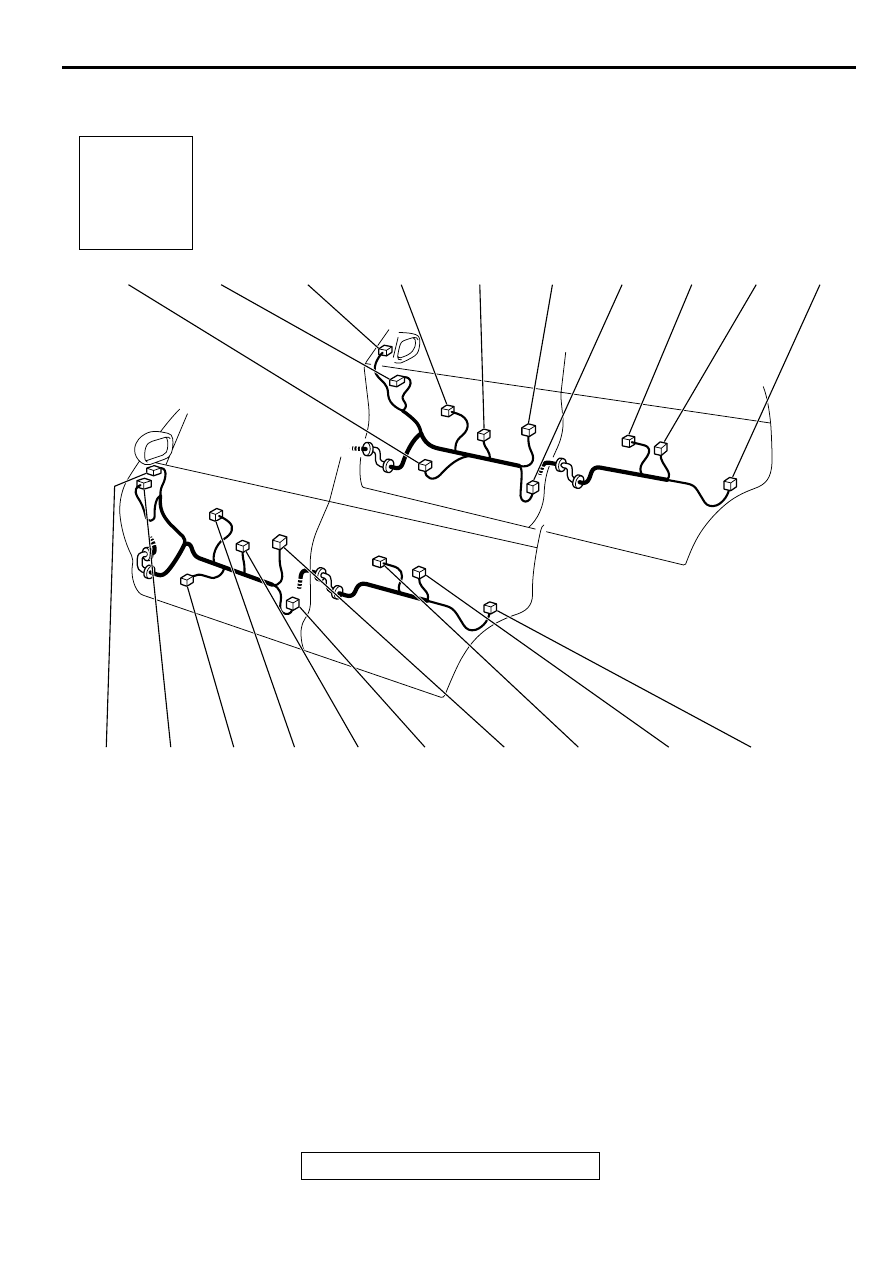

DOOR

TSB Revision

CONFIGURATION DIAGRAMS

80A-25

D O O R

M1801001400068

AC001316

Connector
symbol

E

AB

E-01

E-02

E-03

E-04

E-05

E-06

E-07

E-08

E-09

E-10

E-11

E-12

E-13

E-14

E-15

E-16

E-17

E-18

E-19

E-20

E-01

(2)

DOOR SPEAKER (RH)

E-02

(2)

TWEETER (RH)

E-03

(5)

REMOTE CONTROLLED MIRROR
(RH)

E-04

(2)

POWER WINDOW MOTOR (FRONT:
RH)

E-05

(8)

POWER WINDOW SUB SWITCH
(FRONT: RH)

E-06

(3-B)

DOOR LOCK KEY CYLINDER
SWITCH (RH)

E-07

(6-B)

DOOR LOCK ACTUATOR (FRONT:
RH)

E-08

(2)

POWER WINDOW MOTOR (REAR:
RH)

E-09

(8)

POWER WINDOW SUB SWITCH
(REAR:RH)

E-10

(6-B)

DOOR LOCK ACTUATOR (REAR:
RH)

E-11

(6-B)

DOOR LOCK ACTUATOR (REAR:
LH)

E-12

(8)

POWER WINDOW SUB SWITCH
(REAR: LH)

E-13

(2)

POWER WINDOW MOTOR
(REAR:LH)

E-14

(3-B)

DOOR LOCK KEY CYLINDER
SWITCH (LH)

E-15

(6-B)

DOOR LOCK ACTUATOR (FRONT:
LH)

E-16

(14)

POWER WINDOW MAIN SWITCH

E-17

(2)

POWER WINDOW MOTOR (FRONT:
LH)

E-18

(2)

DOOR SPEAKER (LH)

E-19

(2)

TWEETER (LH)

E-20

(5)

REMOTE CONTROLLED MIRROR
(LH)

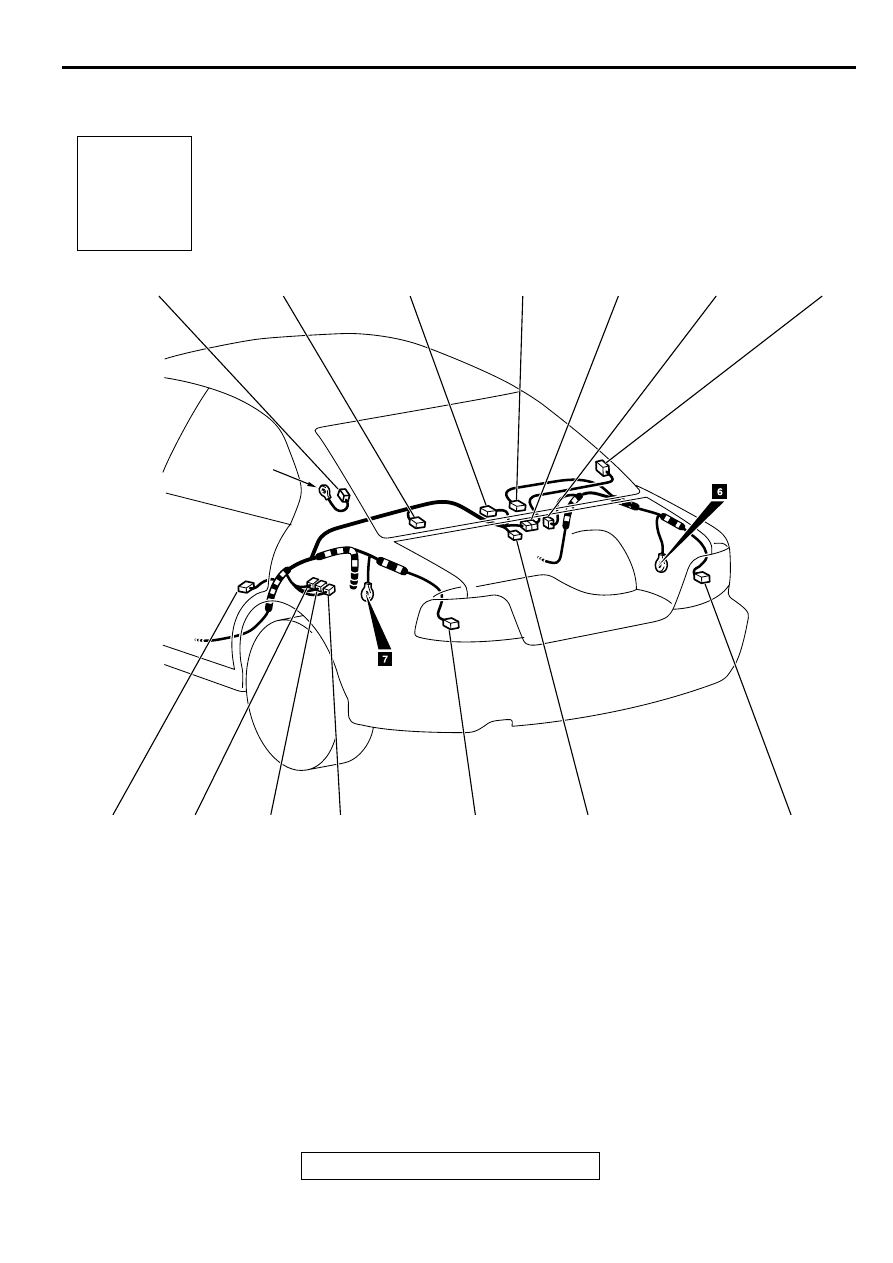

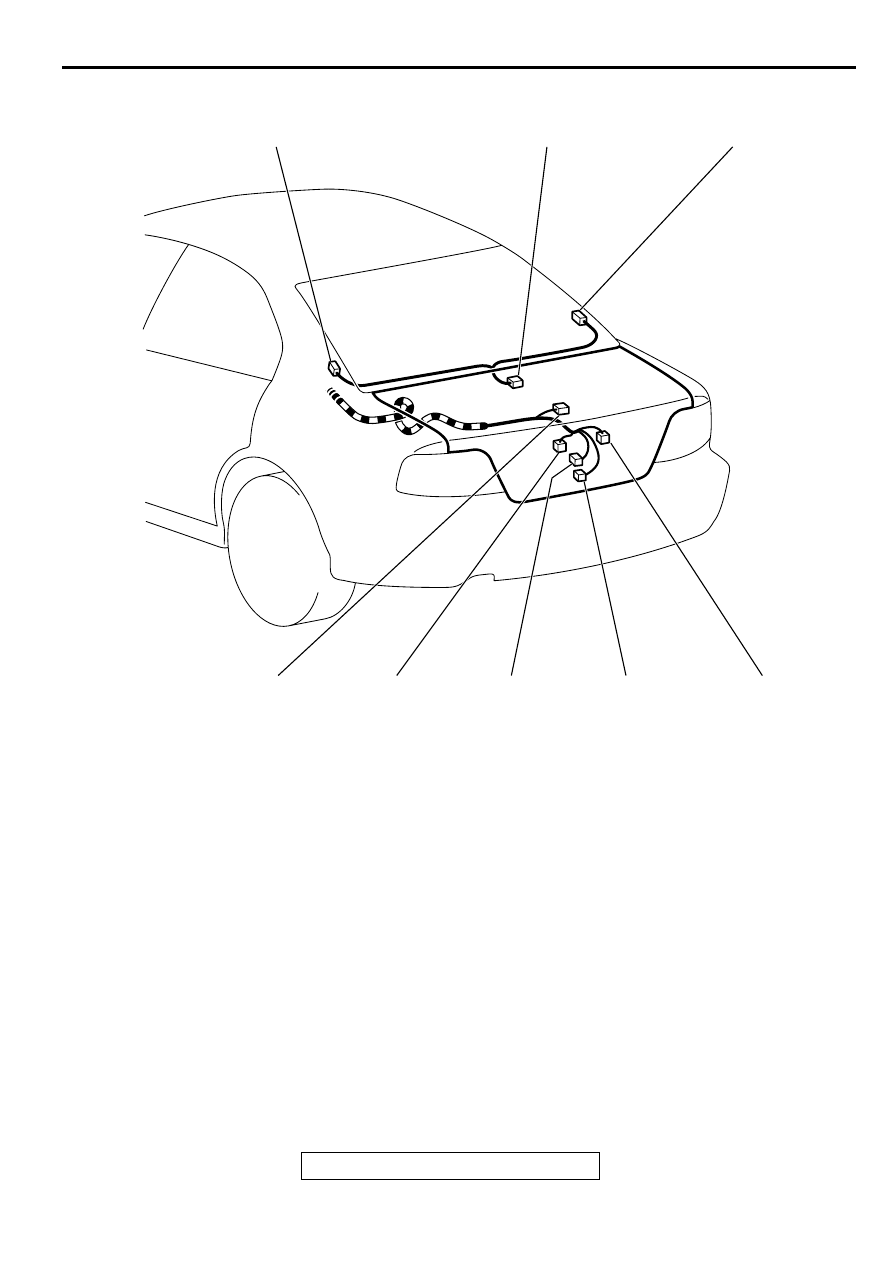

TRUNK

TSB Revision

CONFIGURATION DIAGRAMS

80A-26

TR U N K

M1801001500032

AC001317

Connector
symbol

F

AB

F-01

F-02

F-03

F-04

F-06
F-07

F-08

F-09

F-10

F-11

F-12

F-24

F-25

F-26

F-14

DEFOGGER
EARTH

F-01

(1)

DEFOGGER (

−

) <WITHOUT GLASS

ANTENNA>

F-02

(2-B)

REAR SPEAKER (LH)

F-03

(2-GR)

HIGH MOUNTED STOPLIGHT
(REAR SHELF)

F-04

(2-B)

REAR SPEAKER (RH)

F-06

(1-B)

FLOOR WIRING HARNESS (LH)
AND DEFOGGER WIRING
HARNESS COMBINATION
<WITHOUT GLASS ANTENNA>

F-07

(1-B)

CHOKE COIL <WITH GLASS
ANTENNA>

F-08

(3)

REAR DOOR SWITCH (RH)

F-09

(1)

DEFOGGER (+) <WITHOUT GLASS
ANTENNA>

F-10

(6)

REAR COMBINATION LIGHT (RH)

F-11

(2)

TRUNK LIGHT

F-12

(6)

REAR COMBINATION LIGHT (LH)

F-14

(3)

REAR DOOR SWITCH (LH)

TRUNK

TSB Revision

CONFIGURATION DIAGRAMS

80A-27

AC001318

CONNECTOR COLOR CODE
B:BLACK
BR:BROWN
G:GREEN
GR:GRAY
L:BLUE

NONE:MILK WHITE
O:ORANGE
R:RED
V:VIOLET
Y:YELLOW

AB

F-15

F-17

F-18

F-19

F-20

F-21

F-22

F-23

F-15

(1)

DEFOGGER (

−

) <WITH GLASS

ANTENNA>

F-17

(2-B)

CHOKE COIL <WITH GLASS
ANTENNA>

F-18

(1)

DEFOGGER (+) <WITH GLASS
ANTENNA>

F-19

(2-GR)

LICENSE PLATE LIGHT

F-20

(2)

TRUNK LIGHT SWITCH

F-21

(2)

TRUNK LID LATCH SWITCH
<THEFT-ALARM SYSTEM>

F-22

(2)

TRUNK LID LOCK KEY CYLINDER
SWITCH <THEFT-ALARM SYSTEM>

F-23

(2)

HIGH-MOUNTED STOPLIGHT
(REAR SPOILER)

F-24

(1-B)

CAPACITOR

F-25

(1-B)

CAPACITOR

F-26

(1-B)

CAPACITOR
