SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-247

STEP 5. Check hood switch connector A-25 and ETACS-
ECU connector C-81 for damage.
Q: Are hood switch connector A-25 and ETACS-ECU

connector C-81 in good condition?
YES : Go to Step 6.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

 . The hood

switch input signal should be able to be checked and
the theft-alarm system should work normally.

AC003129 AG

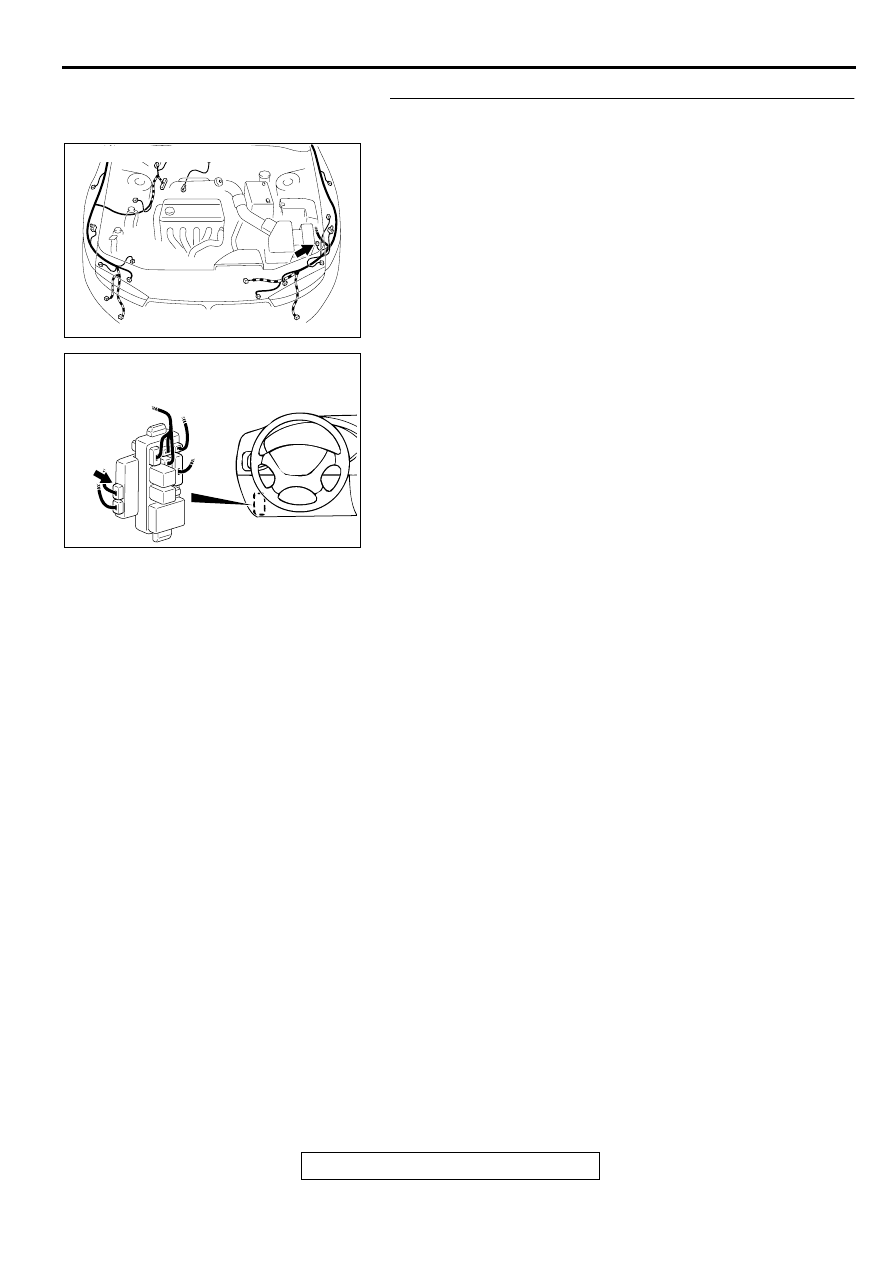

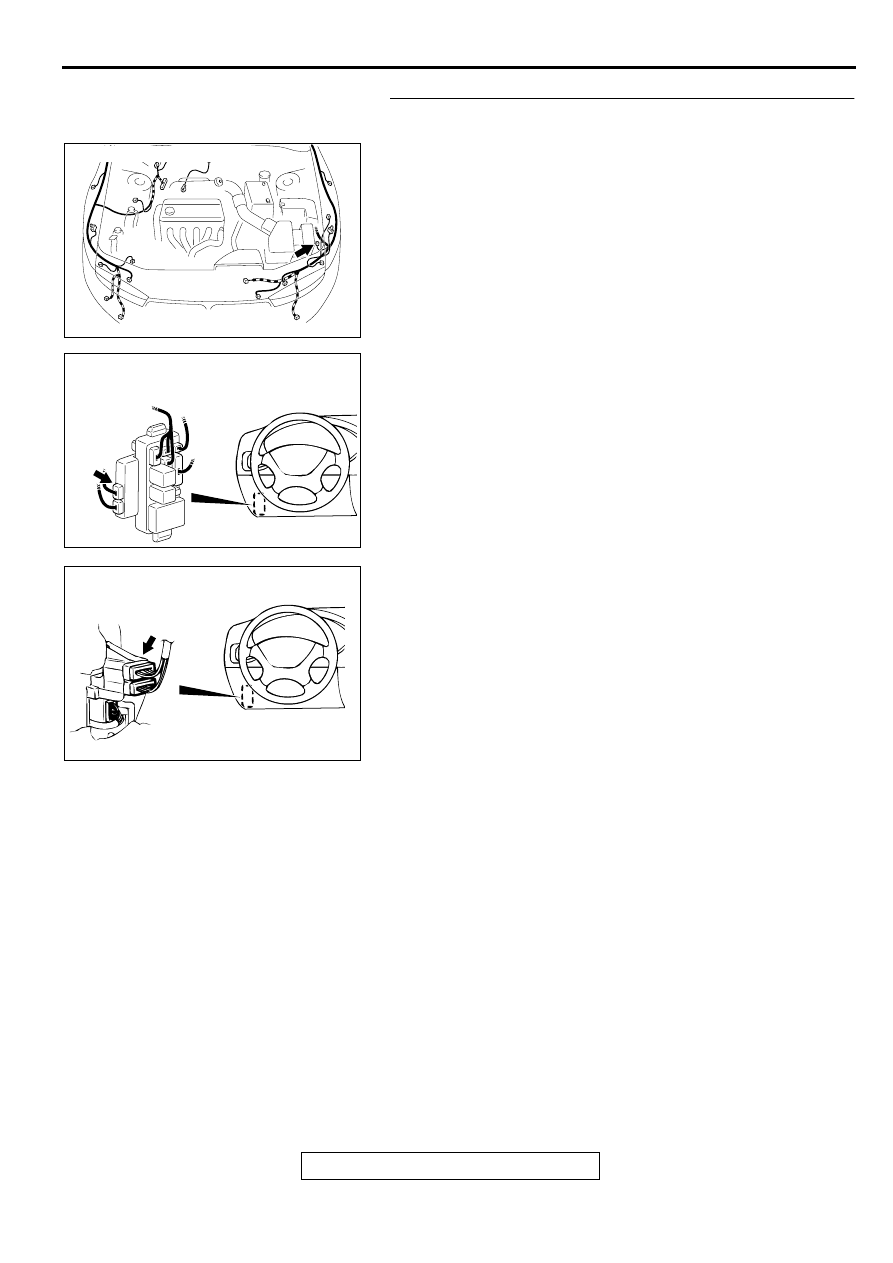

CONNECTOR: A-25

AC003082 AJ

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-81

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-248

STEP 6. Check the harness wire between hood switch
connector A-25 and ETACS-ECU connector C-81.
NOTE: After checking intermediate connector C-66, check the
wires. If intermediate connector C-66 is damaged, repair or
replace it. Refer to GROUP 00E, Harness Connector
Inspection

P.00E-2

 .

Q: Is the harness wire between hood switch connector A-

25 and ETACS-ECU connector C-81 in good condition?
YES : Replace the ETACS-ECU. The hood switch input

signal should be able to be checked and the theft-
alarm system should work normally.

NO :  Repair it. The hood switch input signal should be able

to be checked and the theft-alarm should work
normally.

AC003129 AG

CONNECTOR: A-25

AC003082 AJ

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-81

AC003079 AB

CONNECTOR
BLOCK (LH)

CONNECTOR: C-66

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-249

ｋ

ｋ

ｋ

ｋ Inspection Procedure N-12: The trunk lid latch switch signal is not sent to the ETACS-ECU.

CIRCUIT OPERATION
The ETACS-ECU uses the input signal from the trunk
lid latch switch to operate the following functions.

TECHNICAL DESCRIPTION (COMMENT)
The trunk lid latch switch input signal is used to
operate the theft-alarm system. If the signal fails,
these function will not work normally.

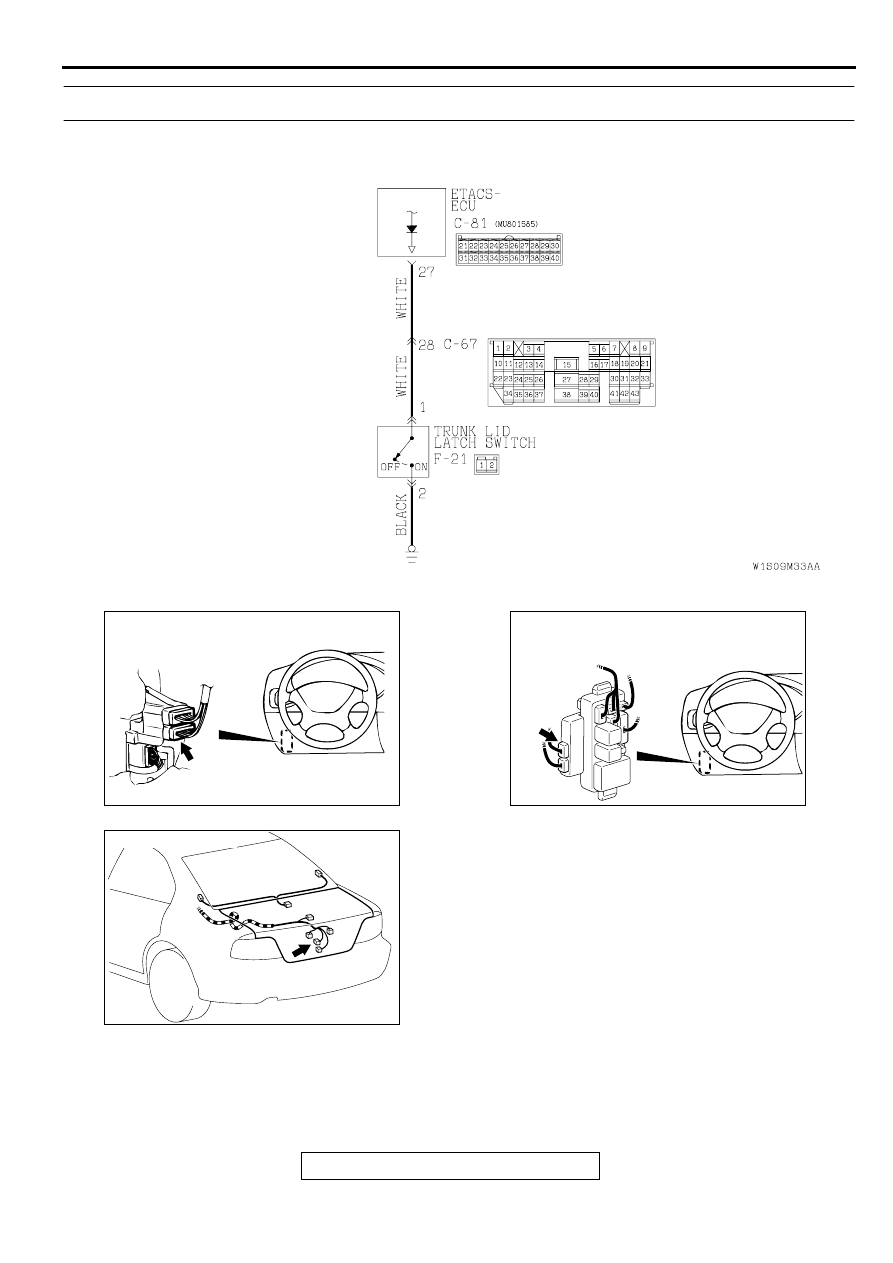

Trunk Lid Latch Switch Input Circuit

AC004246

AC003079AJ

CONNECTOR: C-67

AC003082 AJ

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-81

AC003540 AB

CONNECTOR: F-21

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-250

TROUBLESHOOTING HINTS

•

Malfunction of the trunk lid latch

•

Malfunction of the ETACS-ECU

•

Damaged harness wires or connectors

DIAGNOSIS

Required Special Tools:

•

MB991223: Harness Set

•

MB991502: Scan Tool (MUT-II)

•

 MB991529: Diagnostic Trouble Code Check Harness

STEP 1. Check the trunk lid latch switch.

Q: Is the trunk lid latch switch in good condition?

YES : Go to Step 2.
NO :  Replace it. The input signal from the trunk lid latch

switch should be able to be checked and the
functions, which are described in the "Technical
Description (comment)," should work normally.

STEP 2. Check the trunk lid latch switch ground circuit at
trunk lid latch switch connector F-21.
(1)Disconnect trunk lid latch switch connector F-21 and

measure at the harness side.

(2)Measure the resistance between terminal 2 and ground.

Q: Is the resistance less than 2 ohm?

YES : Go to Step 5.
NO :  Go to Step 3.

STEP 3. Check trunk lid latch switch connector F-21 for
damage.
Q: Is trunk lid latch switch connector F-21 in good

condition?
YES : Go to Step 4.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

 . The input signal from

the trunk lid latch switch should be able to be checked
and the functions, which are described in the
"Technical Description (comment)," should work
normally.

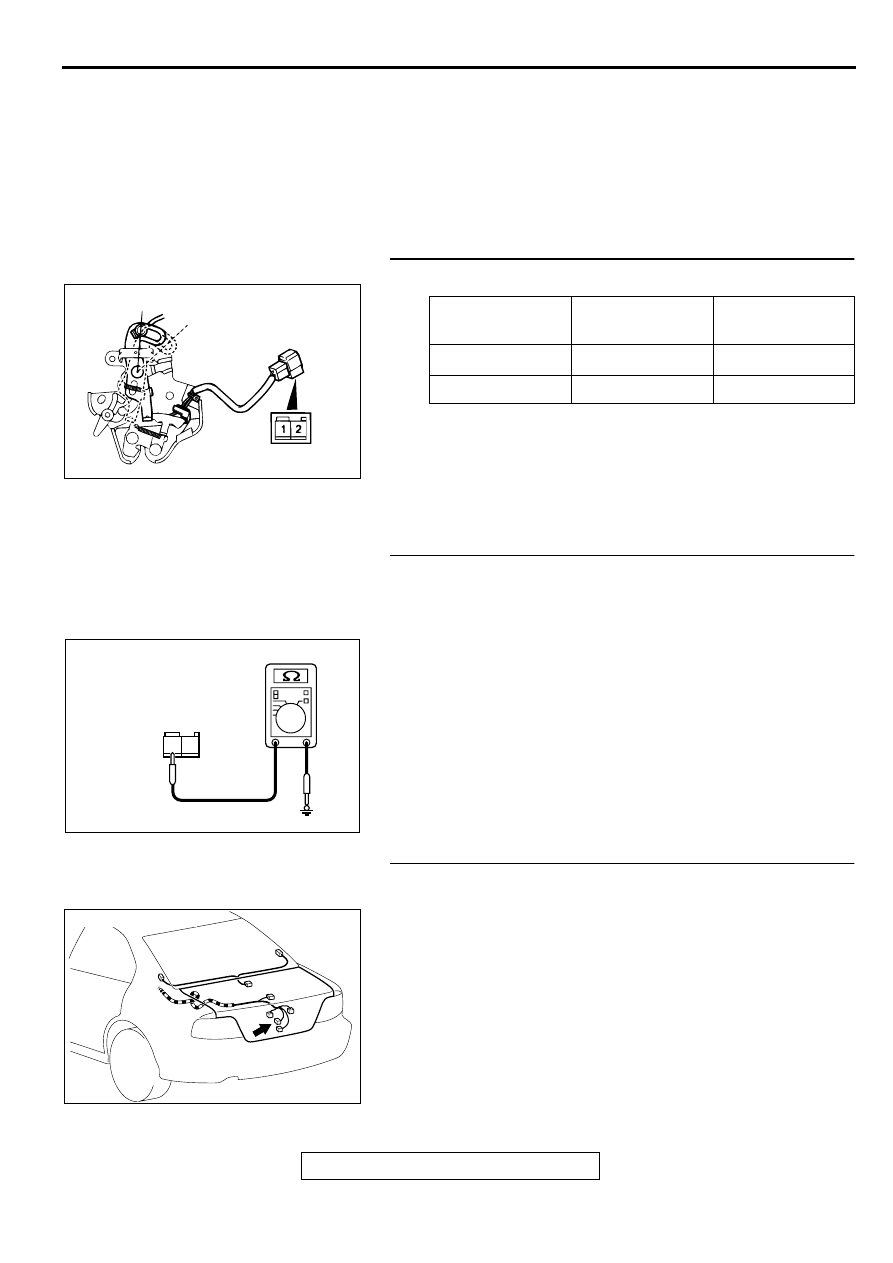

SWITCH
POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

LOCK

−

No continuity

UNLOCK

1

−

 2

Continuity

AC003411AB

ON

OFF

1

2

AC002178AC

CONNECTOR F-21
(HARNESS SIDE)

AC003540 AB

CONNECTOR: F-21
