AIR BAG MODULE(S) AND CLOCK SPRING

TSB Revision

SUPPLEMENTAL RESTRAINT SYSTEM(SRS)

52B-69

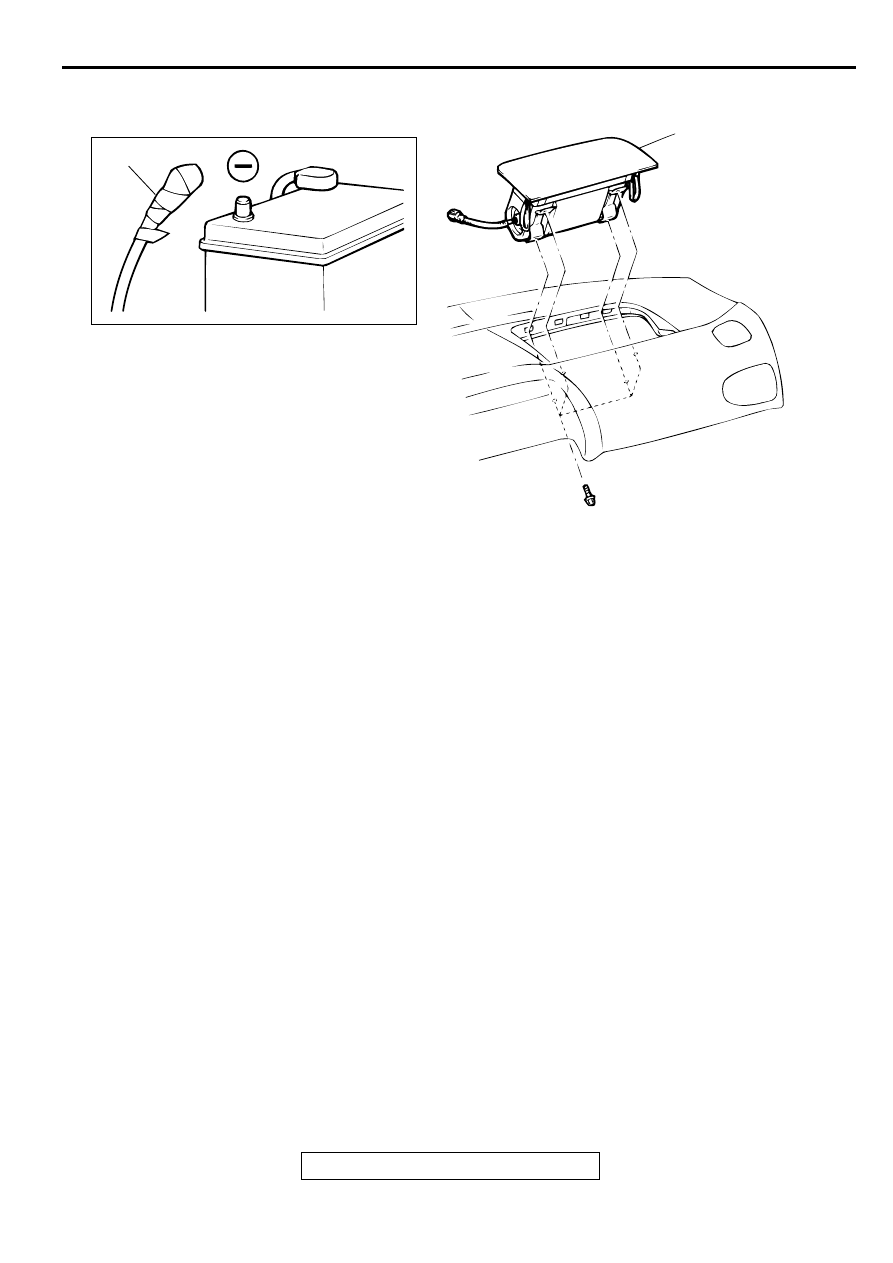

Air bag module (front passenger's side)>

Required Special Tool:

•

MB990502: Scan Tool (MUT-II)

•

MB991613: SRS Check Harness

AC003218AB

1

2

AIR BAG MODULE REMOVAL
STEPS

<<A>>

1. NEGATIVE (

−

) BATTERY CABLE

CONNECTION

•

FRONT PASSENGER'S SIDE
UNDER COVER (REFER TO
GROUP 52A, INSTRUMENT PANEL

P.52A-4

.)

<<E>>

2. AIR BAG MODULE

AIR BAG MODULE INSTALLATION
STEPS

>>A<<

•

PRE-INSTALLATION INSPECTION

2. AIR BAG MODULE

•

FRONT PASSENGER'S SIDE
UNDER COVER (REFER TO
GROUP 52A, INSTRUMENT PANEL

P.52A-4

.)

1. NEGATIVE (

−

) BATTERY CABLE

CONNECTION

>>E<<

•

POST-INSTALLATION INSPECTION

AIR BAG MODULE INSTALLATION
STEPS (Continued)

AIR BAG MODULE(S) AND CLOCK SPRING

TSB Revision

SUPPLEMENTAL RESTRAINT SYSTEM(SRS)

52B-70

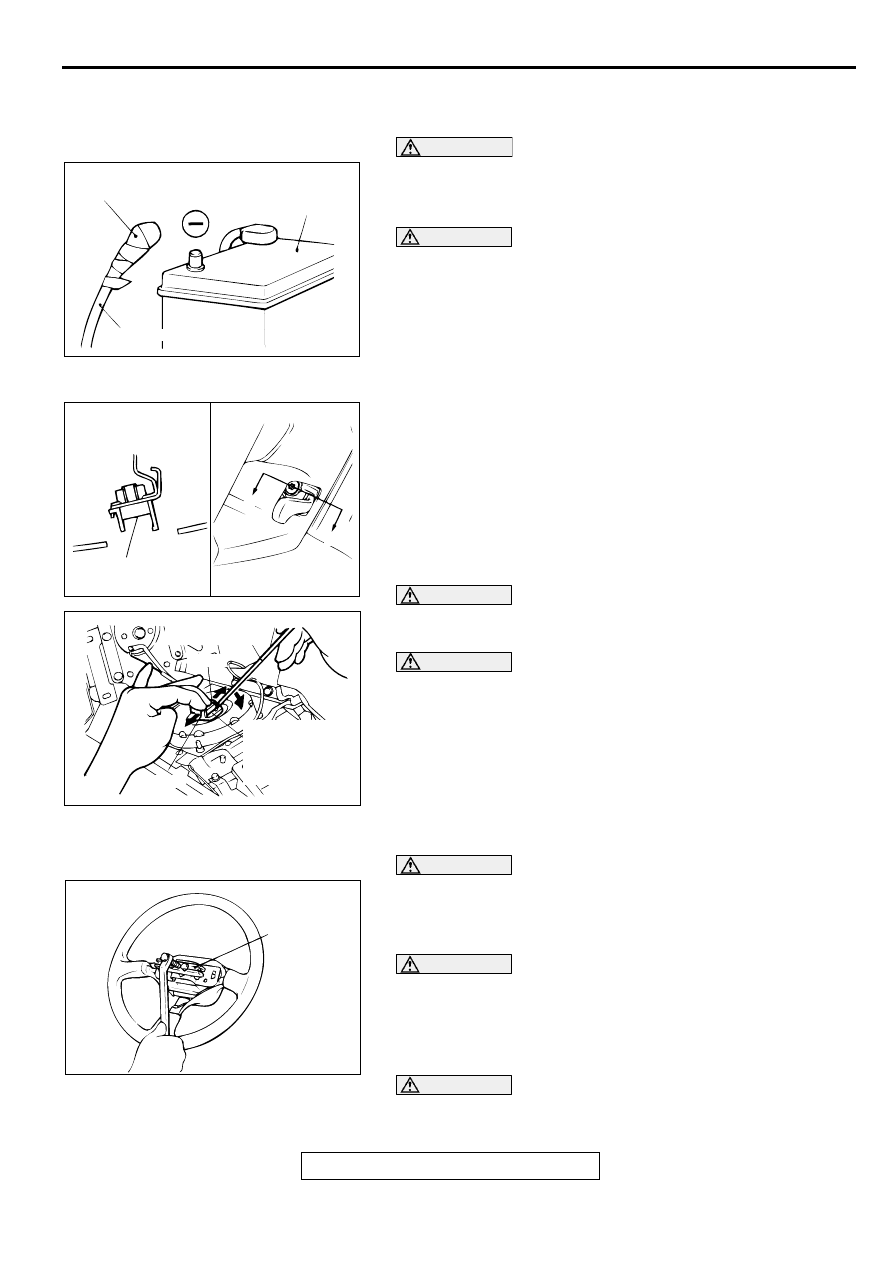

REMOVAL SERVICE POINT

<<A>> NEGATIVE (

−−−−

) BATTERY CABLE DISCONNECTION

DANGER

Wait at least 60 seconds after disconnecting the
battery cable before doing any further work. (Refer to

P.52B-15

.)

WARNING

Battery posts, terminals and related accessories
contain lead and lead compounds. WASH HANDS
AFTER HANDLING.

Disconnect the negative (

−

) battery cable from the battery and

tape the terminal to prevent accidental connection and air
bag(s) deployment.

<<B>> AIR BAG MODULE REMOVAL (DRIVER'S SIDE)
1. Remove the air bag module mounting screws (TORX





screws) at the sides of the steering wheel.

NOTE: Do not remove the screws from the holders.

WARNING

The removed air bag module should be stored in a
clean, dry place with the pad cover face up.

CAUTION

When disconnecting the air bag module-to-clock spring
connector, take care not to apply excessive force to it.
2. When disconnecting the connector of the clock spring from

the air bag module, press the air bag's lock toward the outer
side to spread to open. Use a flat-tipped screwdriver, as
shown in the figure at the left, to pry gently to remove the
connector.

<<C>> STEERING WHEEL REMOVAL

CAUTION

Do not hammer on the steering wheel. Doing so may
damage the collapsible column mechanism.

<<D>> CLOCK SPRING REMOVAL

WARNING

The removed clock spring should be stored in a
clean, dry place.

<<E>> AIR BAG MODULE REMOVAL (FRONT
PASSENGER'S SIDE)

WARNING

The removed air bag module should be stored in a
clean, dry place with the pad cover face up.

ACX00583

INSULATING TAPE

BATTERY

BATTERY CABLE (–)

AC

AC003219AB

SECTION A – A

A

A

MOUNTING SCREW
(TORX® SCREW)

AC000396AB

FLAT-TIPPED
SCREWDRIVER

LOCK

CLOCK
SPRING-TO-AIR
BAG MODULE
CONNECTOR

LOCK

AC000397AB

MB990803

AIR BAG MODULE(S) AND CLOCK SPRING

TSB Revision

SUPPLEMENTAL RESTRAINT SYSTEM(SRS)

52B-71

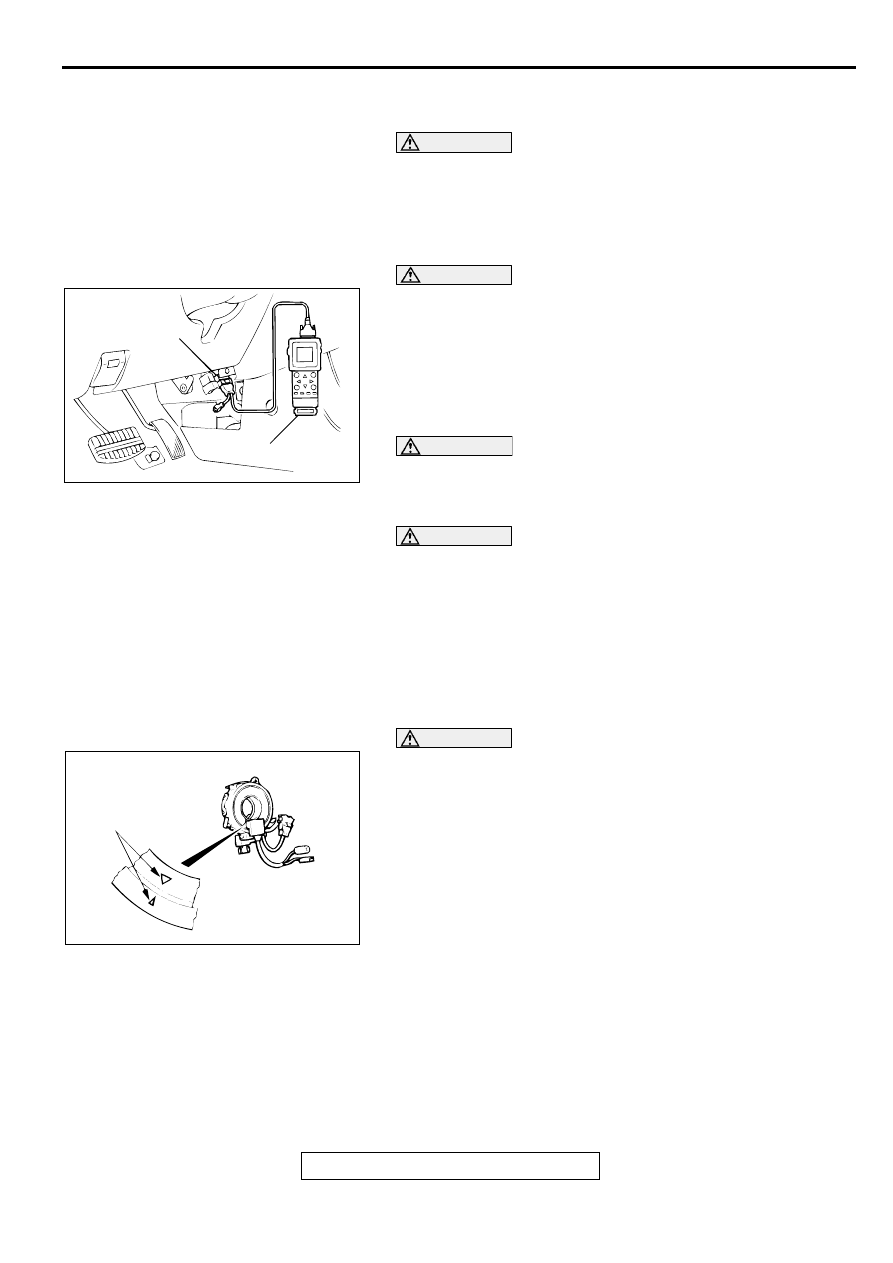

INSTALLATION SERVICE POINTS

>>A<< PRE-INSTALLATION INSPECTION

WARNING

Dispose of air bag modules only according to the
specified procedure. (Refer to

P.52B-77

.)

1. When installing the new air bag modules and clock spring,

refer to "INSPECTION (

P.52B-73

)."

2. Connect the negative (

−

) battery cable.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition, switch to "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
3. Connect scan tool MB991502 to the data link connector.

4. Turn the ignition switch to "ON" position.

5. Conduct diagnostic test using scan tool MB991502 to

ensure entire SRS operates properly.

DANGER

Wait at least 60 seconds after disconnecting the
battery cable before doing any further work. (Refer to

P.52B-15

.)

WARNING

Battery posts, terminals and related accessories
contain lead and lead compounds. WASH HANDS
AFTER HANDLING.

6. Turn the ignition switch to "LOCK" (OFF) position.

Disconnect the negative (

−

) battery cable and tape the

terminal to prevent accidental connection and air bags
deployment.

>>B<< CLOCK SPRING INSTALLATION

WARNING

Ensure that the clock spring's mating marks are
properly aligned. If not, the steering wheel may not
rotate completely during a turn, or the flat cable in the
clock spring could be damaged. This would prevent
normal SRS operation and possibly cause serious
injury to the driver.

Align the mating marks of the clock spring. Turn the front
wheels to the straight-ahead position. Then install the clock
spring to the column switch.
<Mating Mark Alignment>
Turn the clock spring clockwise fully. Then turn it back
approximately 3 turns counterclockwise to align the mating
marks.

AC003194AB

16 PIN

MB991502

AC000398AB

MATING MARKS

AIR BAG MODULE(S) AND CLOCK SPRING

TSB Revision

SUPPLEMENTAL RESTRAINT SYSTEM(SRS)

52B-72

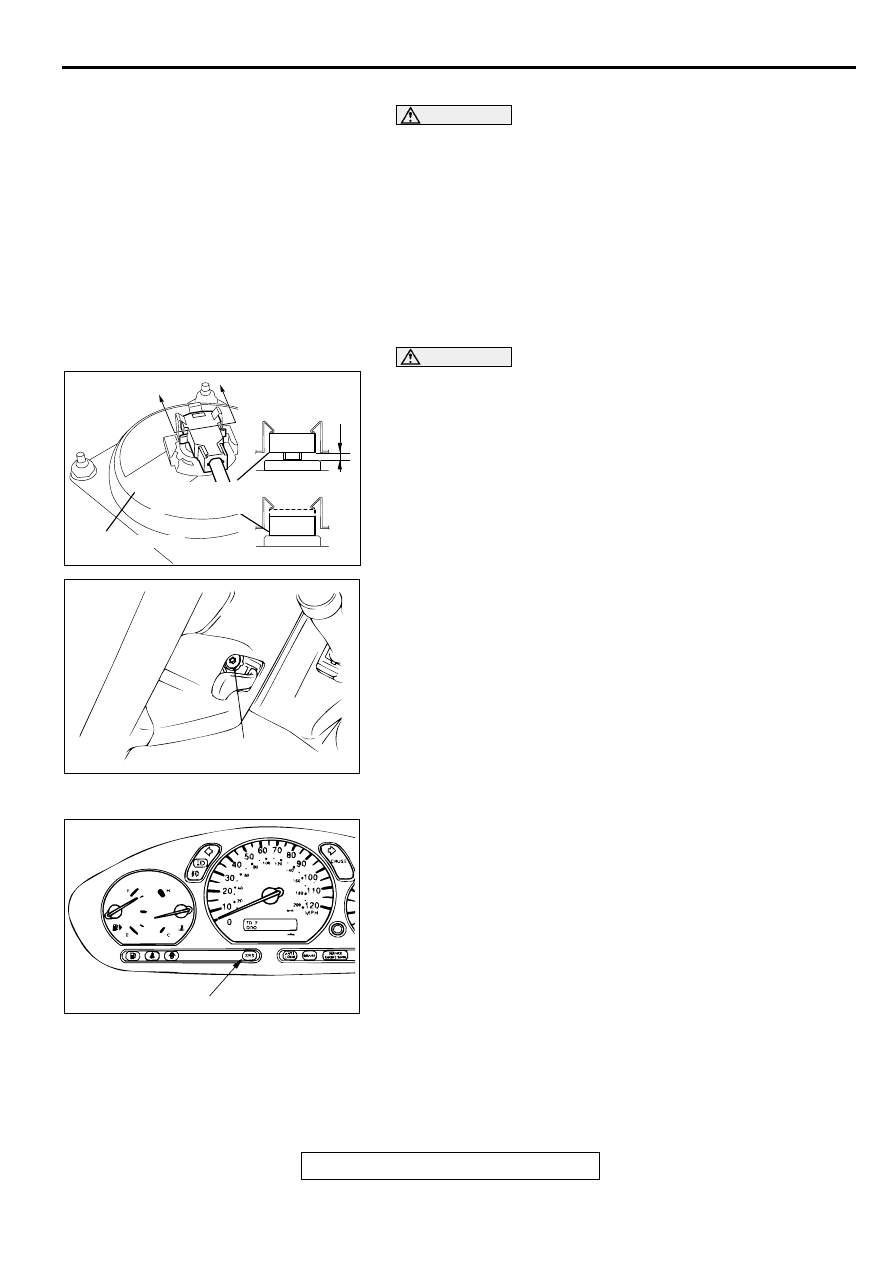

>>C<< STEERING WHEEL INSTALLATION

CAUTION

When installing the steering wheel, ensure that the
harness of the clock spring does not become caught or
tangled.
1. Before installing the steering wheel, turn the vehicle's front

wheels to the straight-ahead position and align the mating
marks of the clock spring.

2. After securing the steering wheel, turn the steering wheel all

the way in both directions to confirm that the steering wheel
rotation is normal.

>>D<< AIR BAG MODULE INSTALLATION (DRIVER'S SIDE)

CAUTION

If there is gap at place B shown in the illustration, that
means the connector is not firmly inserted, i.e. not
correctly connected. In such a case, insert connector to
the place, where there remains no gap at place B shown in
the illustration.
1. Connect the clock spring connector securely.

2. Tighten the air bag module mounting screws to 9.0

±

 2.0

N

⋅

m (78

±

 17 in-lb)

>>E<< POST-INSTALLATION INSPECTION
1. Reconnect the negative (

−

) battery cable.

2. Turn the ignition switch to "ON" position.

3. Does the "SRS" warning light illuminate for approximately 7

seconds, and then remain off for at least 5 seconds after
turning "OFF"?.

4. If yes, the SRS system is functioning properly. If no, refer to

page

P.52B-55

.

AC002016AB

A

INFLATOR CASE

A

SECTION A – A

NO GOOD

GOOD

CLOCK SPRING
CONNECTOR

B

AC003220AB

9.0 ± 2.0 N·m
78 ± 17 in-lb

AC003188AB

SRS WARNING LIGHT
