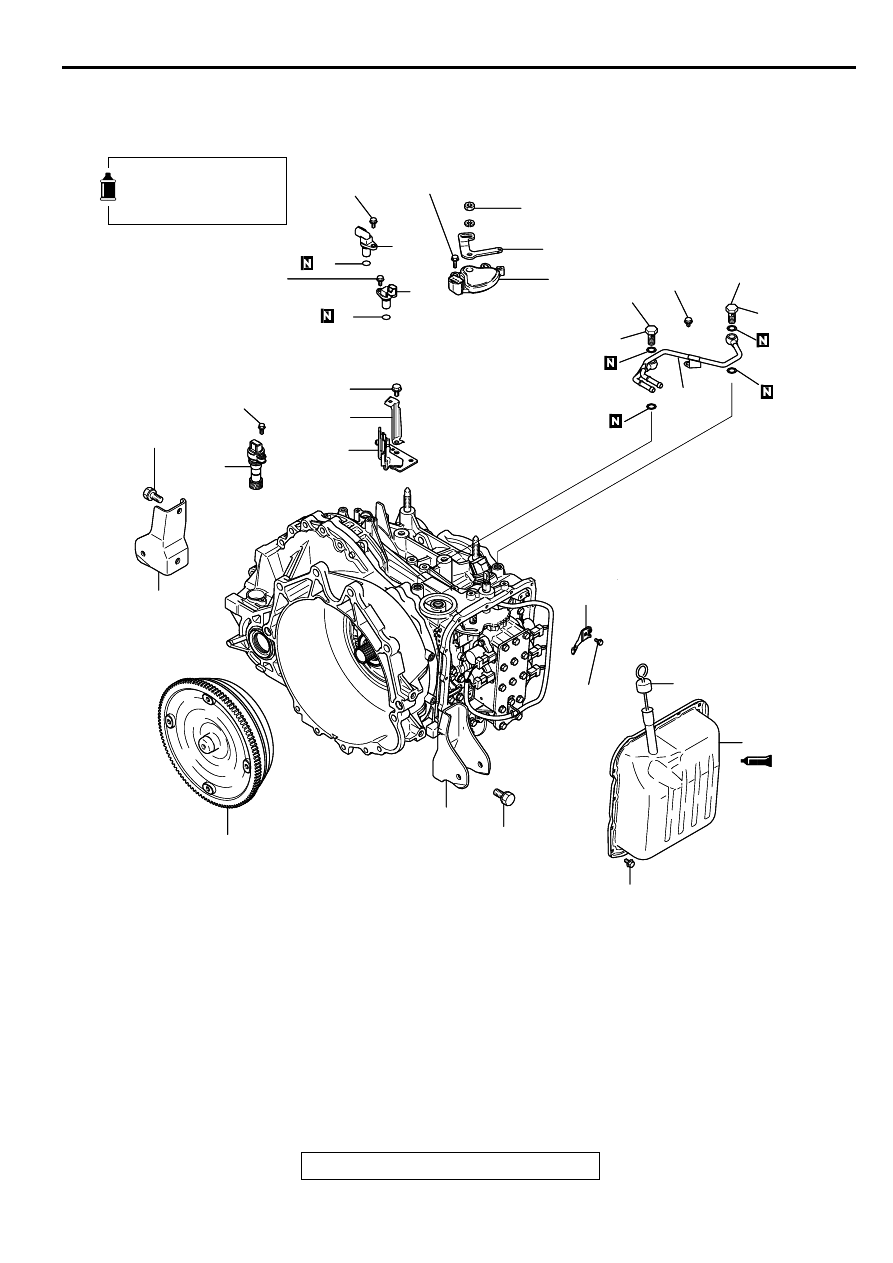

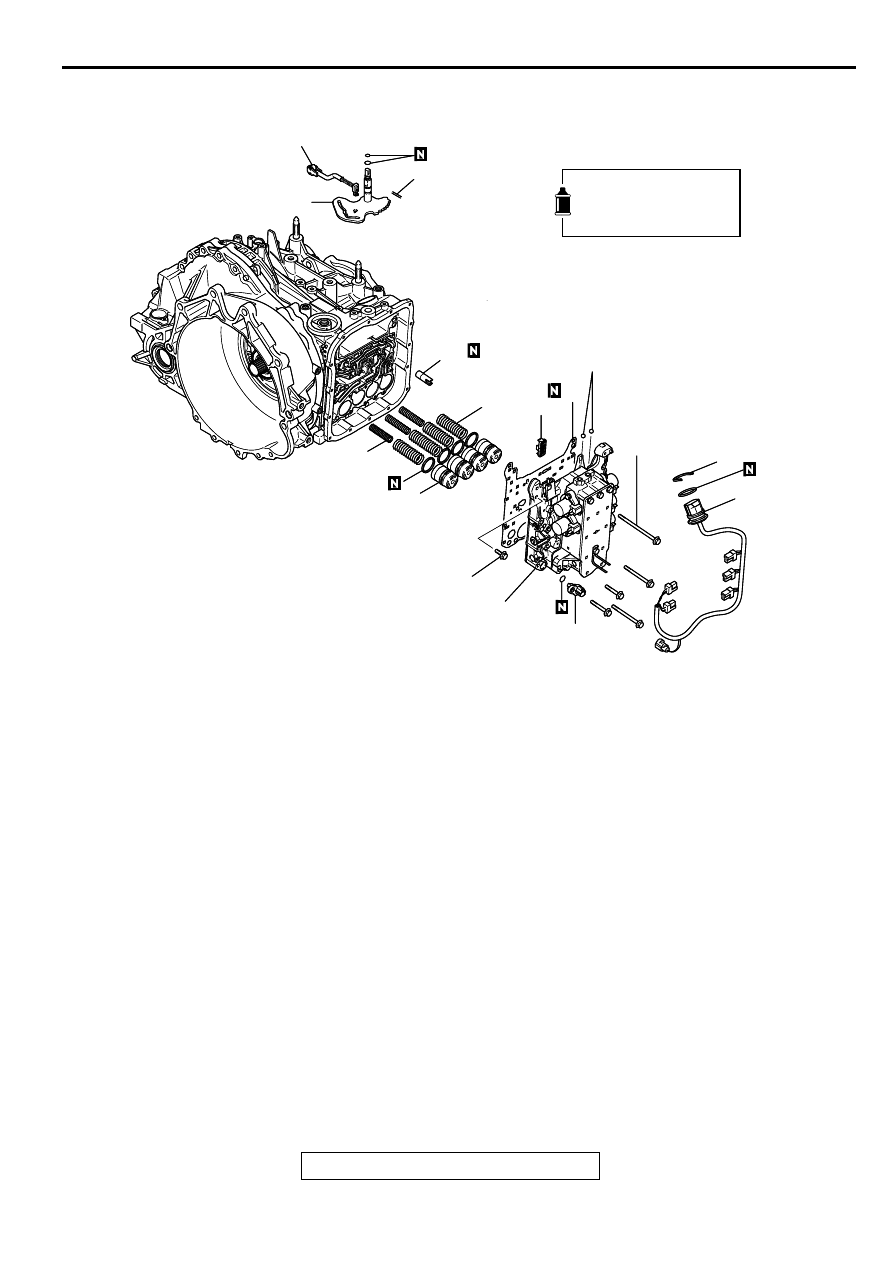

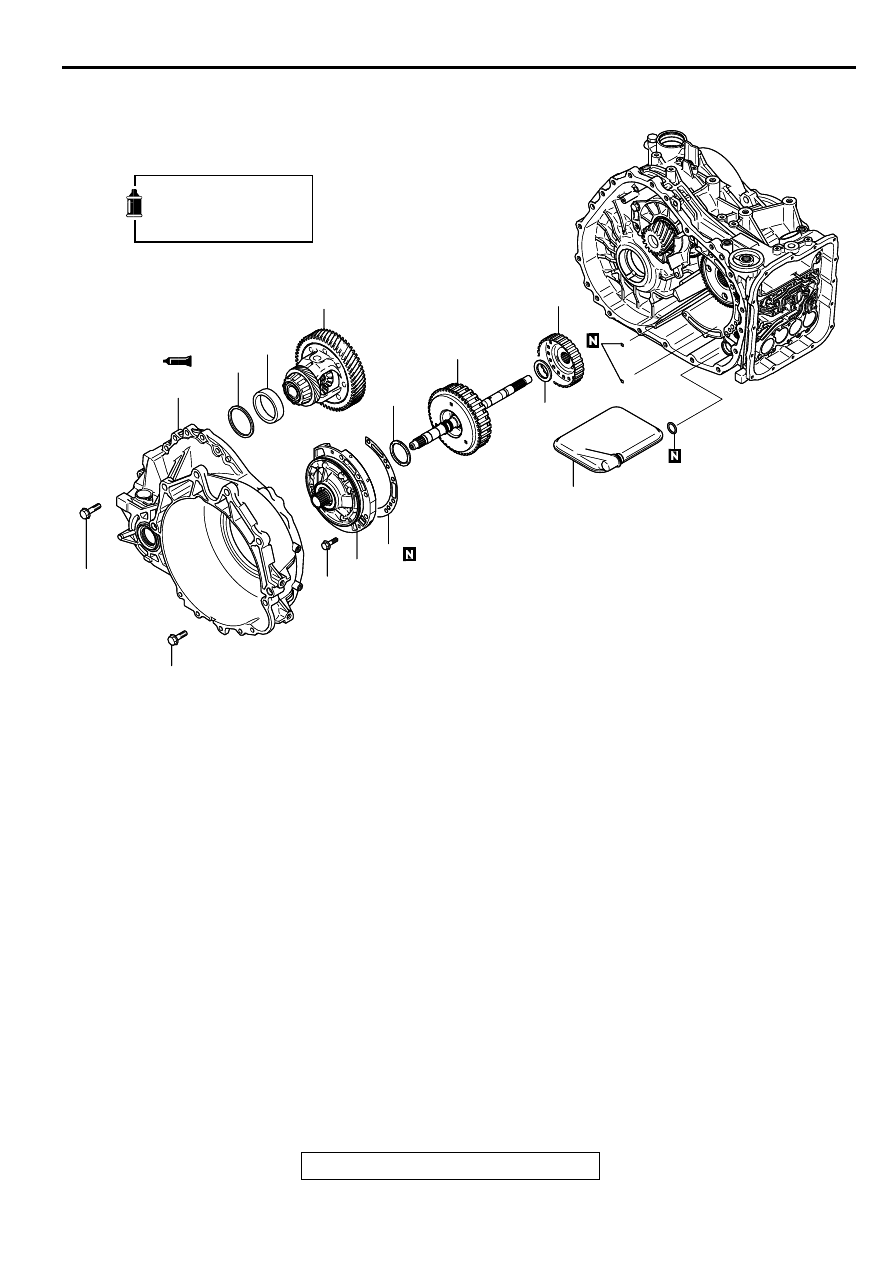

AUTOMATIC TRANSAXLE OVERHAUL
23B-13
AKX01115
AKX01115
61
63
167 N·m
123 ft-lb
59
60
82
80
79
85
84
83
86
88
62
64
65
72
73
74
75
76
77
78
34 N·m
25 ft-lb
71
69
70
68
66
23 N·m
17 ft-lb
67
81
87
23 N·m
17 ft-lb
42
43
45
46
47
48
50
51
52
53
54
55
57
58
56
49
44
AC
APPLY AUTOMATIC
TRANSMISSION FLUID
TO ALL MOVING PARTS
BEFORE INSTALLATION.

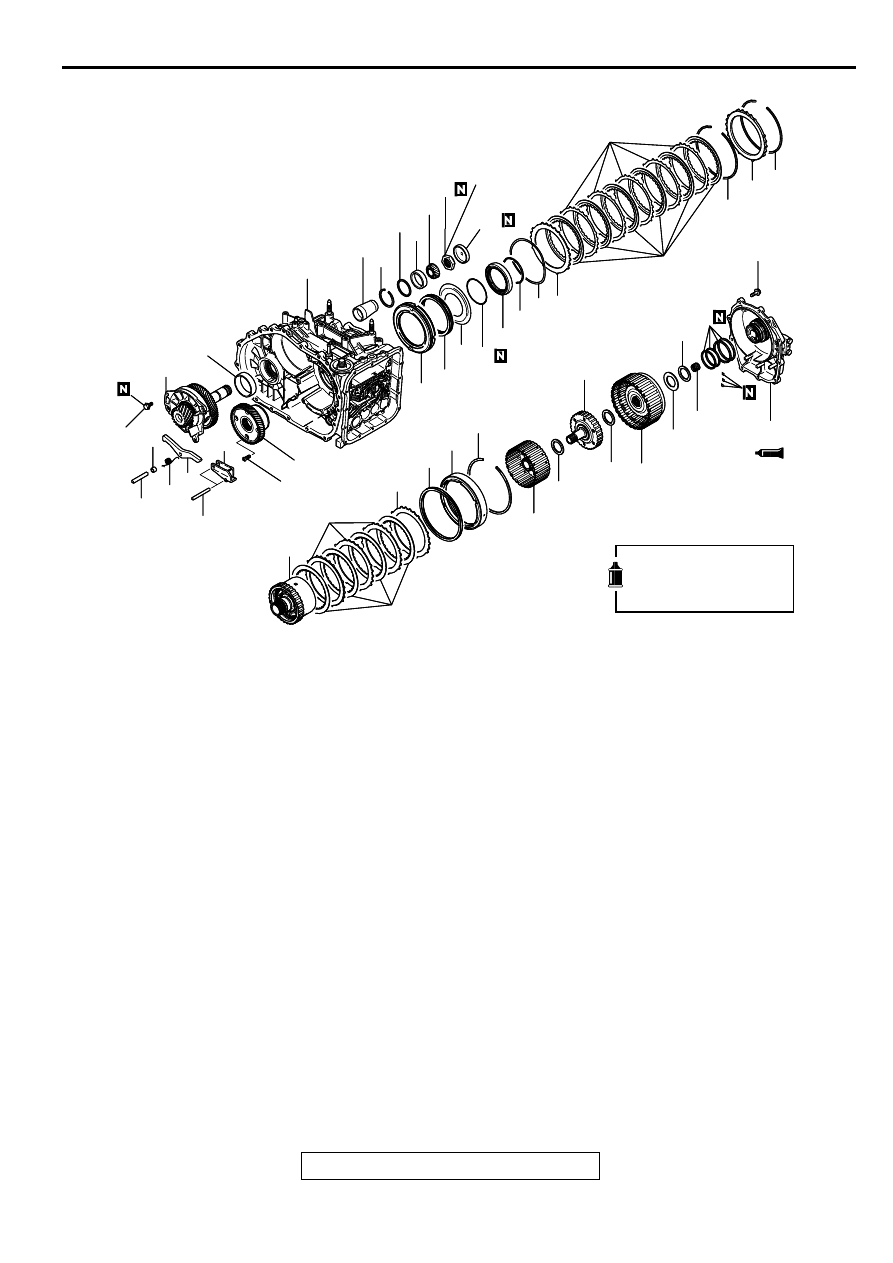

42. REAR COVER
43. THRUST RACE NO.8
44. SEAL RING
45. INPUT SHAFT REAR BEARING
46. THRUST BEARING NO.7
47. REVERSE AND OVERDRIVE CLUTCH
48. THRUST BEARING NO.6
49. OVERDRIVE CLUTCH HUB
50. THRUST BEARING NO.5
51. PLANETARY REVERSE SUN GEAR
52. SNAP RING
53. SECOND BRAKE PISTON
54. RETURN SPRING
55. PRESSURE PLATE
56. SECOND BRAKE DISC
57. SECOND BRAKE PLATE
58. PLANETARY CARRIER ASSEMBLY
59. SNAP RING
60. REACTION PLATE
61. SNAP RING
62. LOW-REVERSE BRAKE DISC
63. LOW-REVERSE BRAKE PLATE
64. PRESSURE PLATE
65. WAVE SPRING
66. PARKING PAWL SHAFT
67. SPACER
68. PARKING PAWL SPRING
69. PARKING ROLLER SUPPORT SHAFT
70. PARKING PAWL
71. PARKING ROLLER SUPPORT
72. SNAP RING
73. ONE-WAY CLUTCH INNER RACE
74. O-RING
75. SPRING RETAINER
76. RETURN SPRING
77. LOW-REVERSE BRAKE PISTON
78. TRANSFER DRIVE GEAR
79. CAP
80. JAM NUT
81. OUTPUT SHAFT
82. TAPER ROLLER BEARING
83. COLLAR
84. OUTER RACE
85. SPACER
86. SNAP RING
87. OUTER RACE
88. TRANSAXLE CASE
