AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-175

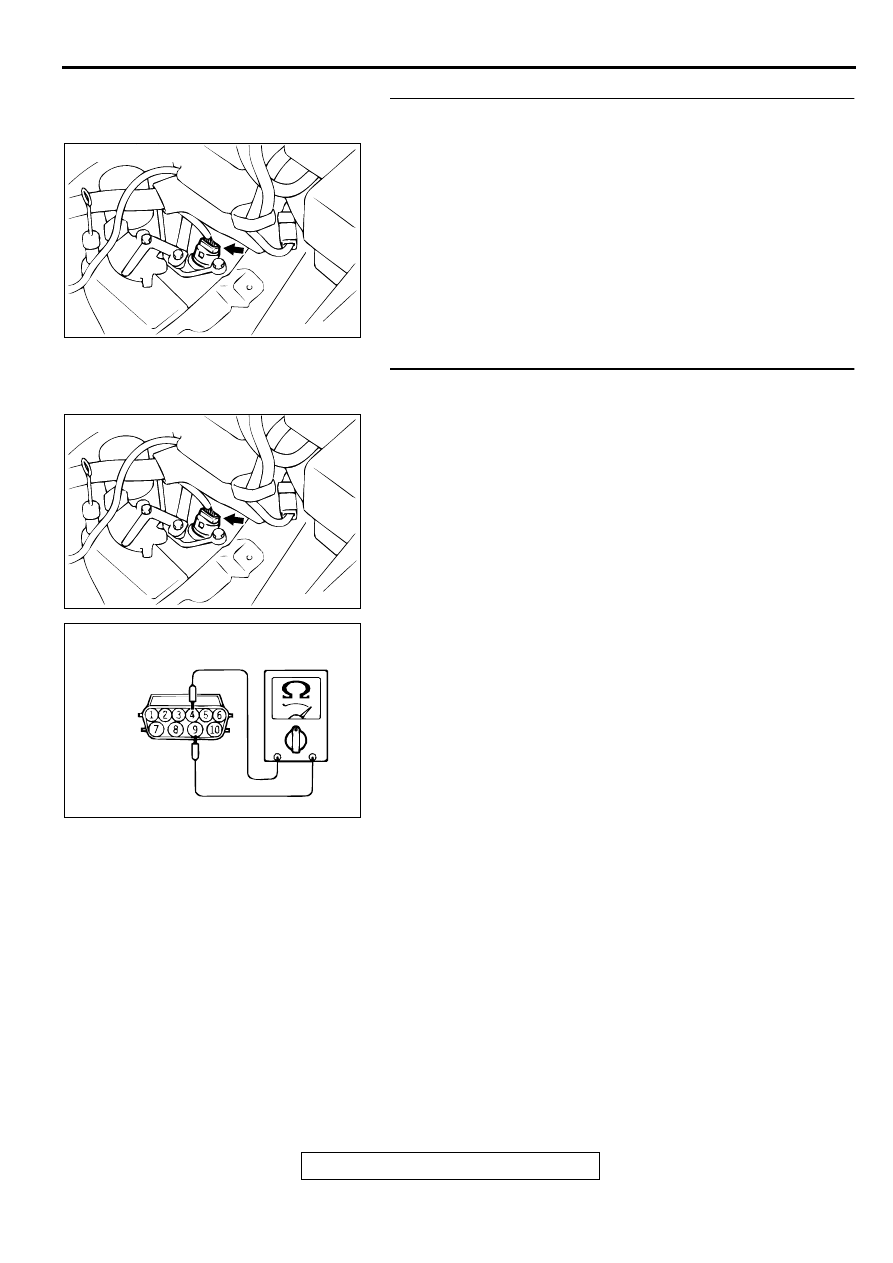

STEP 9. Check connector B-38 at solenoid valve assembly
for damage.
Q: Is the connector in good condition?

YES : Go to Step 10.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 10. Check the second solenoid valve at solenoid
valve assembly connector B-38.
(1) Disconnect connector B-38 and measure at the solenoid

valve side.

(2) Measure the resistance between terminal 4 and 9.

Standard value: 2.7

−−−−

 3.4

Ω

Ω

Ω

Ω

Q: Is the resistance at the standard value?

YES : Go to Step 11.
NO :  Replace the second solenoid valve. Refer to GROUP

23B, Valve Body

P.23B-68

.

ACX02479

CONNECTOR: B-38

AF

ACX02479

CONNECTOR: B-38

AF

AC001964

HARNESS
CONNECTOR: B-38

AE

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-176

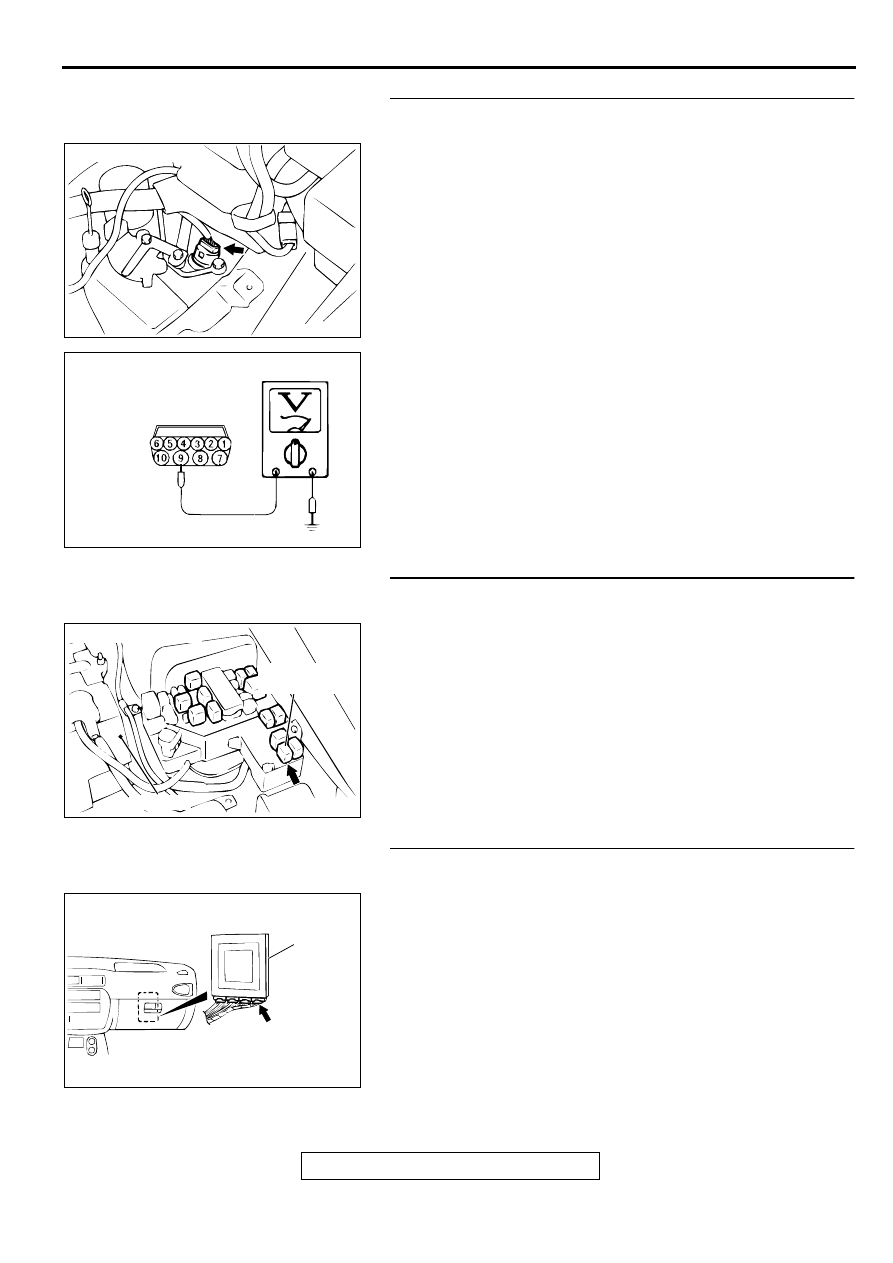

STEP 11. Check the power supply voltage at solenoid
valve assembly connector B-38.
(1) Disconnect connector B-38 and measure at the harness

side.

(2) Turn the ignition switch to "ON" position.

(3) Measure the voltage between terminal 9 and ground.

•

Voltage should be battery positive voltage.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 13.
NO :  Go to Step 12.

STEP 12. Check connector A-19X at A/T control relay for
damage.
Q: Is the connector in good condition?

YES : Repair it because of harness open circuit or short

circuit to ground between solenoid valve assembly
connector B-38 terminal 9 and A/T control relay
connector A-19X terminal 3.

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 13. Check connector C-42 at PCM connector for
damage.
Q: Is the connector in good condition?

YES : Go to Step 14.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

ACX02479

CONNECTOR: B-38

AF

AC001967

HARNESS
CONNECTOR: B-38

AE

AC004286 AC

A/T CONTROL
RELAY

BATTERY

CONNECTOR: A-19X

AC004197

PCM

AF

CONNECTOR: C-42

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-177

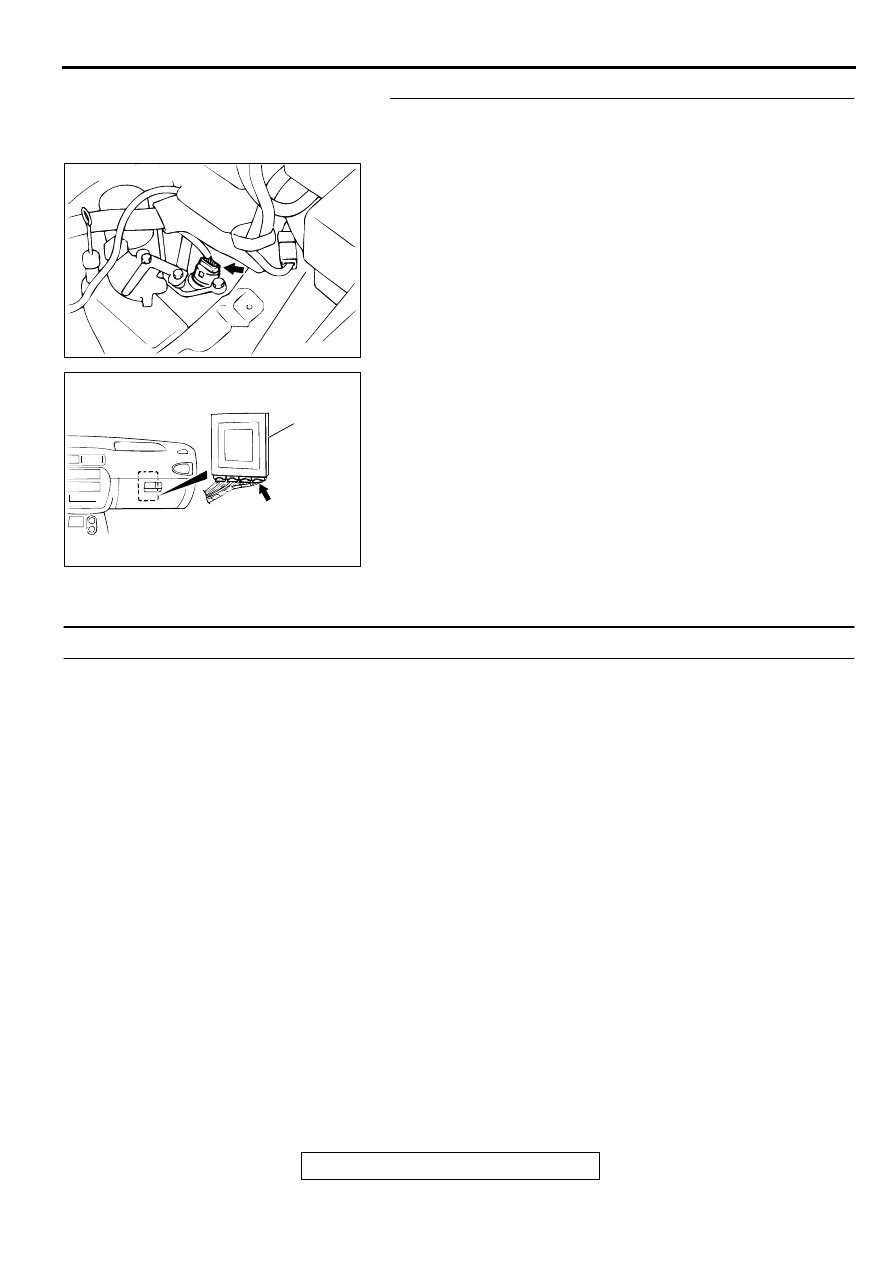

STEP 14. Check harness for open circuit, or short circuit to
ground between solenoid valve assembly connector B-38
terminal 4 and PCM connector C-42 terminal 106.
Q: Is the harness wire in good condition?

YES : Replace the PCM.
NO :  Repair it.

DTC 34: Overdrive Solenoid Valve System

Solenoid Valve System Circuit
Refer to

P.23A-156

.

CIRCUIT OPERATION
Refer to

P.23A-156

.

DTC SET CONDITIONS
If the resistance value for a solenoid valve circuit is
greater than 3.5

Ω

 for 4 seconds at 100

°

C (212

°

F) or

less than 2.6

Ω

 for 4 seconds at 100

°

C (212

°

F), it is

judged that there is a short circuit or an open circuit
in the solenoid valve and the diagnostic trouble code
number "34" is displayed. The transmission is locked
into 3rd gear as a fail-safe measure.

TROUBLESHOOTING HINTS (The most likely

causes for this code to be set:)

•

Malfunction of underdrive solenoid valve

•

Damaged harness, connector

•

Malfunction of the PCM

DIAGNOSIS

Required Special Tool:
MB991502: Scan Tool (MUT-II)

ACX02479

CONNECTOR: B-38

AF

AC004197

PCM

AF

CONNECTOR: C-42

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-178

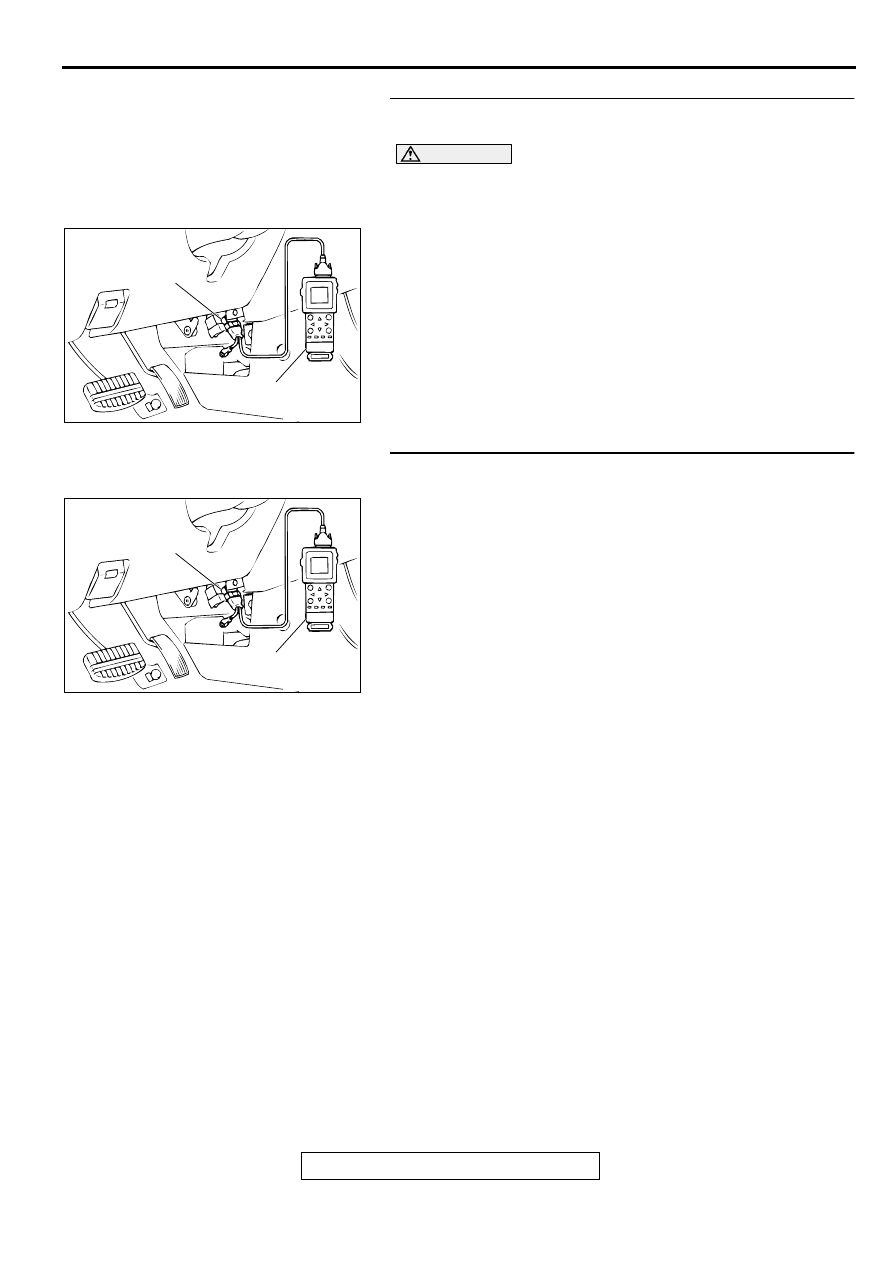

STEP 1. Using scan tool MB991502, read the A/T
diagnostic trouble code.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to "ON" position.
(3) Read the A/T diagnostic trouble code.
(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the A/T diagnostic trouble code number "54" output?

YES : Refer to

P.23A-208

, code number 54: A/T control

relay system.

NO :  Go to Step 2.

STEP 2. Using scan tool MB991502, check actuator test
item 04: Overdrive Solenoid Valve.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to "ON" position.
(3) Set scan tool MB991502 to actuator test mode for item 04,

Overdrive Solenoid Valve.

•

An operation sound should be heard from solenoid
valve when the overdrive solenoid valve is operated.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the solenoid valve operating properly?

YES : This malfunction is intermittent. Refer to GROUP 00,

How to Use Troubleshooting/Inspection Service
Points

−

 How to Cope with Intermittent Malfunction

P.00-8

.

NO :  Go to Step 3.

AC003081AC

MB991502

DATA LINK
CONNECTOR

AC003081AC

MB991502

DATA LINK
CONNECTOR
