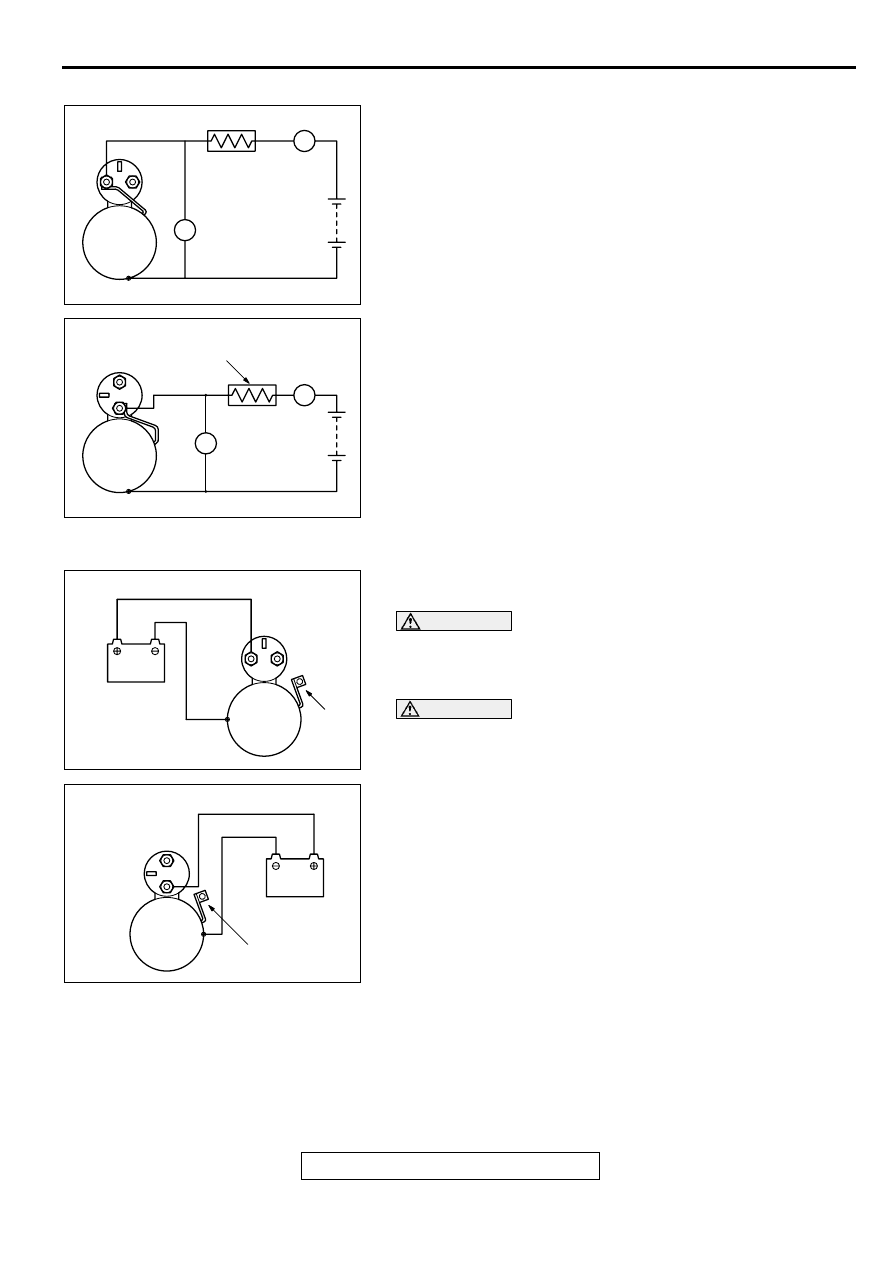

FREE RUNNING TEST
1. Place the starter motor in a vise equipped with soft jaws and

connect a fully-charged 12-volt battery to the starter motor
as follows:

2. Connect a test ammeter (100-ampere scale) and carbon pile

rheostat in series between the positive battery terminal and
starter motor terminal.

3. Connect a voltmeter (15-volt scale) across the starter motor.

4. Rotate carbon pile to full-resistance position.

5. Connect the battery cable from the negative battery terminal

to the starter motor body.

6. Adjust the rheostat until the battery positive voltage shown

by the voltmeter is 11 V.

7. Confirm that the maximum amperage is within the

specifications and that the starter motor turns smoothly and
freely.

Current: maximum 90 Amps

MAGNETIC SWITCH RETURN TEST
1. Disconnect the field coil wire from the M-terminal of the

magnetic switch.

CAUTION

This test must be performed quickly (in less than 10
seconds) to prevent the coil from burning.
2. Connect a 12-volt battery between the M-terminal and body.

WARNING

Be careful not to get your fingers caught when pulling
out the pinion.

3. Pull the pinion out and release. If the pinion quickly returns

to its original position, everything is operating properly. If it
doesn't, replace the magnetic switch.

AKX01246

<2.4L ENGINE>

S

M

B

AMMETER

CARBON-PILE
RHEOSTAT

BATTERY

STARTER
MOTOR

VOLTMETER

AB

A

V

AKX01247

<3.0L ENGINE>

B

M

S

CARBON-PILE
RHEOSTAT

AMMETER

BATTERY

STARTER
MOTOR

VOLTMETER

AB

A

V

AKX01248

<2.4L ENGINE>

S

B

M

BATTERY

STARTER
MOTOR

WIRE

AB

AKX01249

<3.0L ENGINE>

B

M

S

BATTERY

STARTER
MOTOR

WIRE

AB

STARTING SYSTEM

TSB Revision

ENGINE ELECTRICAL

16-27

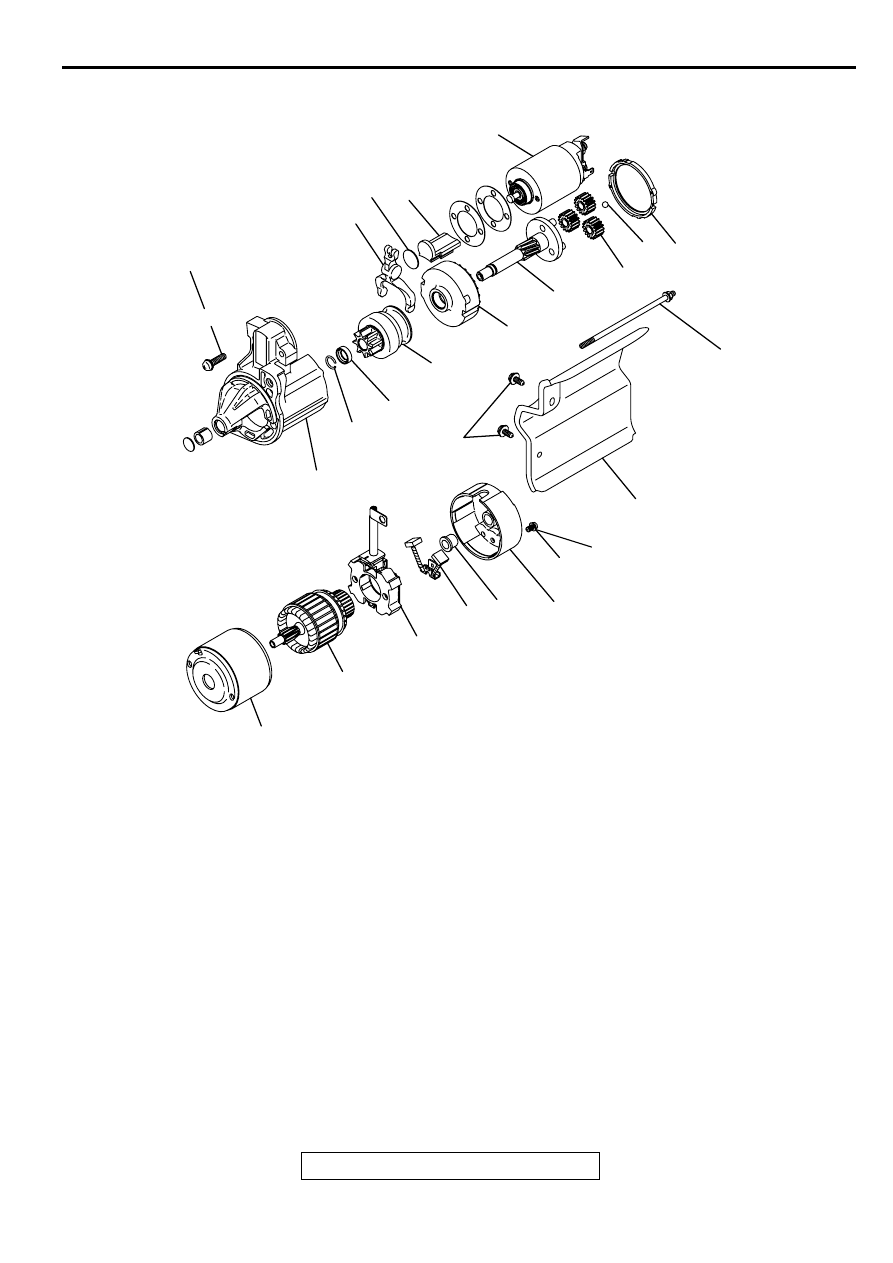

DISASSEMBLY AND ASSEMBLY

M1162001200053

AK000041

5.8 N·m
52 in-lb

2

23

18

19

5.8 N·m
52 in-lb

20

21

17

15

14

22

3

16

12 13

5.7 N·m
51 in-lb

3.4 N·m
30 in-lb

1

4

6

9

8

7

10

11

AC

DISASSEMBLY STEPS
1. COVER
2. SCREW
3. MAGNETIC SWITCH
4. SCREW
5. SCREW
6. REAR BRACKET
7. BRUSH HOLDER
8. BRUSH
9. REAR BEARING

<<A>>

10. ARMATURE
11. YOKE ASSEMBLY

<<A>>

12. BALL

13. PACKING A
14. PACKING B
15. PLATE
16. PLANETARY GEAR
17. LEVER

<<B>> >>A<<

18. SNAP RING

<<B>> >>A<<

19. STOP RING
20. OVERRUNNING CLUTCH
21. INTERNAL GEAR
22. PLANETARY GEAR HOLDER
23. FRONT BRACKET

DISASSEMBLY STEPS (Continued)

STARTING SYSTEM

TSB Revision

ENGINE ELECTRICAL

16-28

DISASSEMBLY SERVICE POINTS

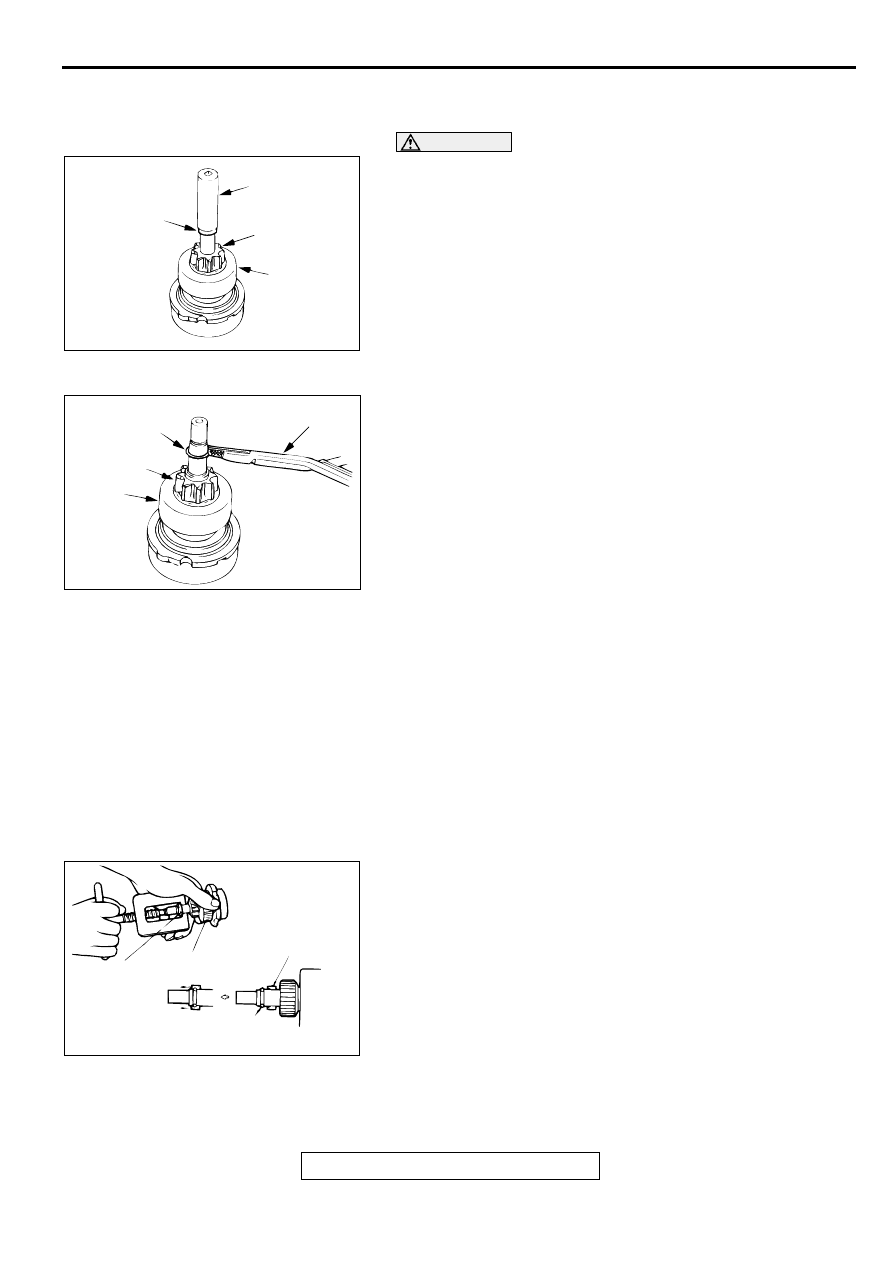

<<A>> ARMATURE AND BALL REMOVAL

CAUTION

When removing the armature, take care not to lose the ball
(which is used as a bearing) in the armature end.

<<B>> SNAP RING AND STOP RING REMOVAL
1. Press a long socket wrench of appropriate size to the stop

ring. Then tap the socket wrench to remove the stop ring to
the pinion gear side.

2. After removing the snap ring (by using snap-ring pliers),

remove the stop ring and the overrunning clutch.

STARTER MOTOR PART CLEANING

1. Do not immerse parts in cleaning solvent. Immersing the

yoke and field coil assembly and/or armature will damage
insulation. Wipe these parts with a shop towel only.

2. Do not immerse the drive unit in cleaning solvent.

Overrunning clutch is pre-lubricated at the factory and
solvent will wash lubrication from the clutch.

3. The drive unit may be cleaned with a brush moistened with

cleaning solvent and wiped dry with a shop towel.

ASSEMBLY SERVICE POINT

>>A<< STOP RING AND SNAP RING INSTALLATION
1. Using a suitable pulling tool, pull the overrunning clutch stop

ring over the snap ring.

AKX00370

SOCKET

STOP RING

PINION GEAR

OVERRUN-
NING
CLUTCH

AB

AKX00371

SNAP RING

PINION
GEAR

OVERRUN-
NING
CLUTCH

SNAP-RING
PLIERS

AB

AKX00372

STOP RING

OVERRUNNING
CLUTCH

SNAP RING

STOP
RING

AB

STARTING SYSTEM

TSB Revision

ENGINE ELECTRICAL

16-29

INSPECTION

M1162001300027

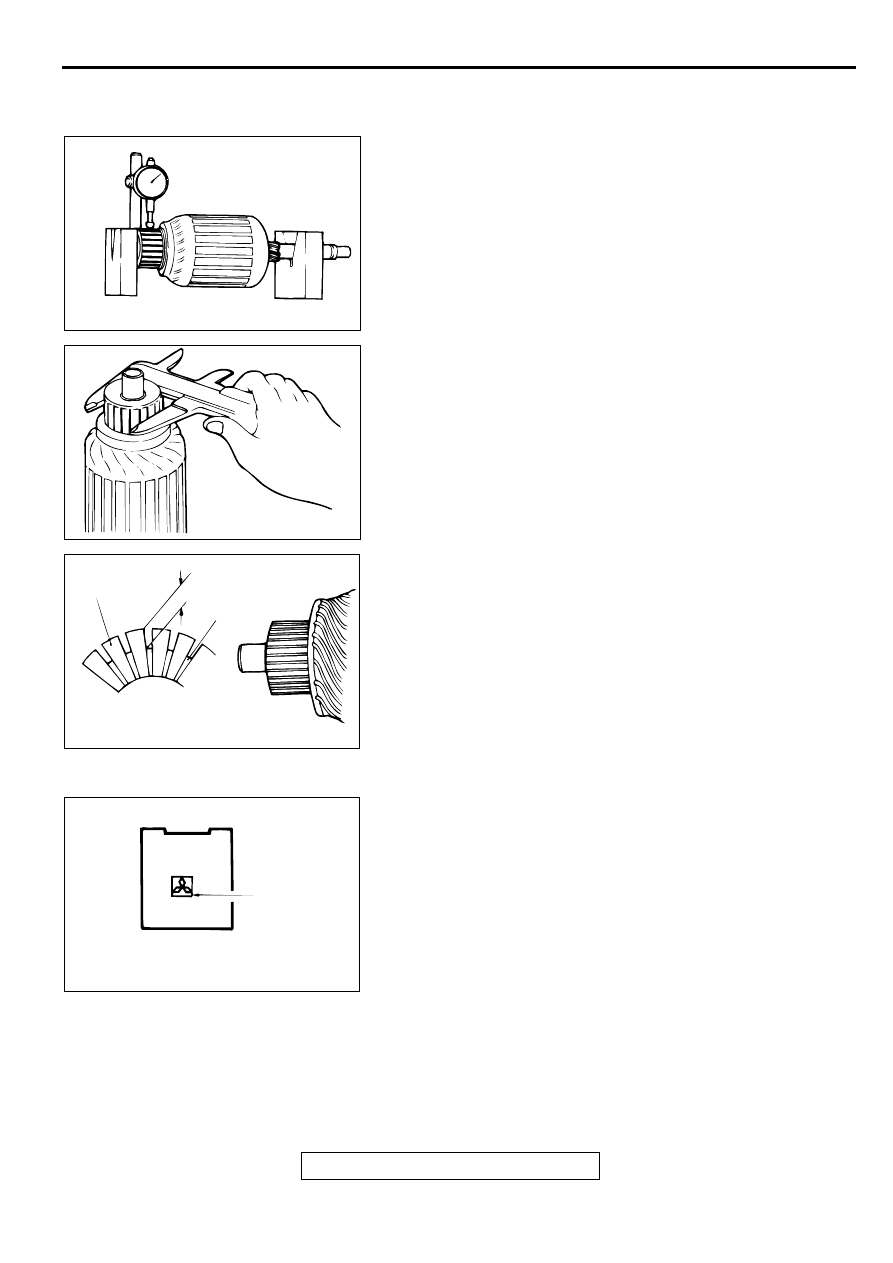

COMMUTATOR CHECK
1. Place the armature on a pair of V-blocks, and check the

deflection by using a dial gauge.

Standard value: 0.05 mm (0.002 inch)
Limit: 0.1 mm (0.004 inch)

2. Check the outer diameter of the commutator.

Standard value: 29.4 mm (1.16 inch)
Minimum limit: 28.8 mm (1.13 inch)

3. Check the depth of the undercut between segments.

Standard value: 0.5 mm (0.02 inch)
Minimum limit: 0.2 mm (0.008 inch)

BRUSH CHECK
1. Brushes that are worn beyond wear limit line, or oil-soaked,

should be replaced.

2. When replacing the ground brush, slide the brush from the

brush holder by prying the retaining spring back.

AKX00373

AKX00374

AKX00375

SEGMENT

UNDERCUT

MICA

AB

AKX00377

WEAR LIMIT
LINE

AB
