CHARGING SYSTEM

TSB Revision

ENGINE ELECTRICAL

16-6

SPECIAL TOOL

M1161000600055

ON-VEHICLE SERVICE

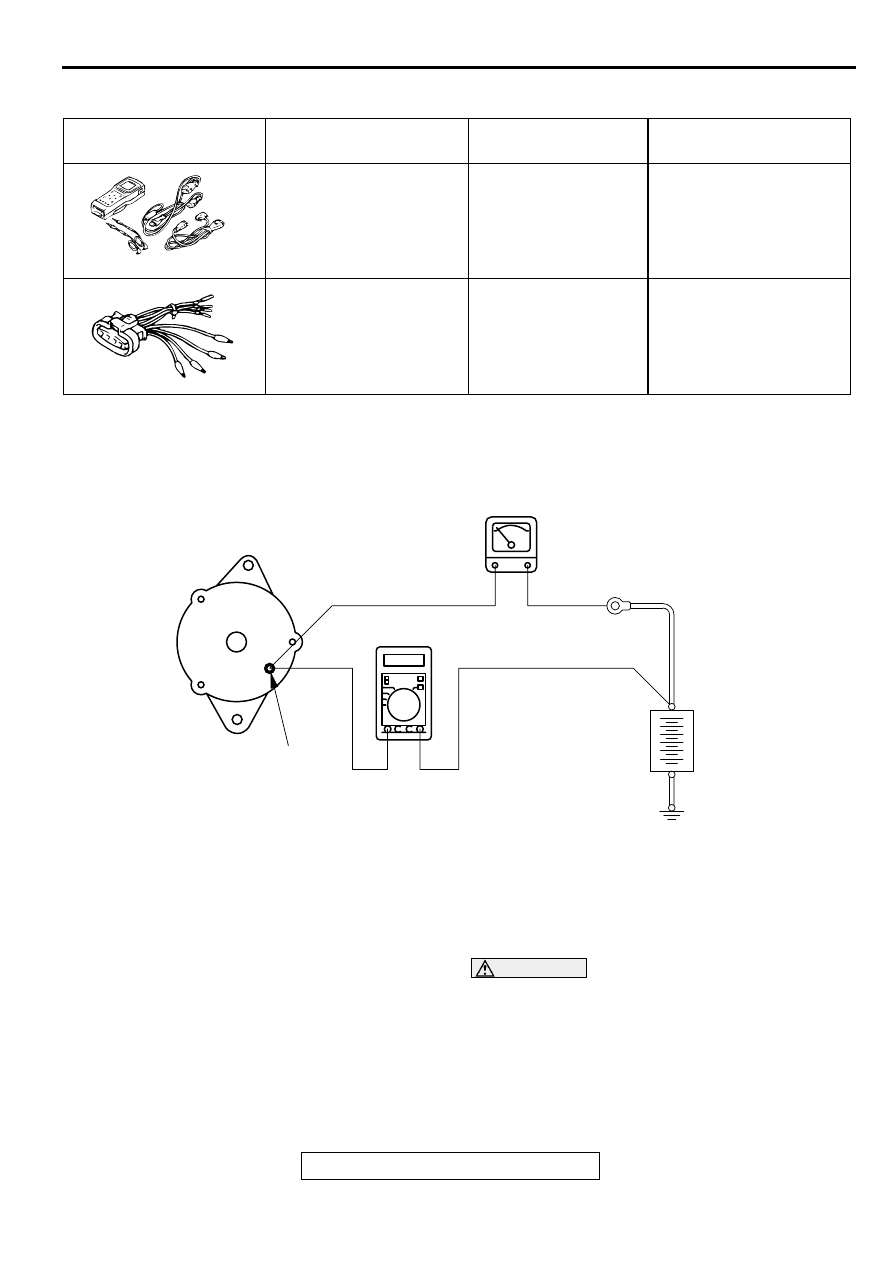

GENERATOR OUTPUT LINE VOLTAGE DROP TEST

M1161000900067

Required Special Tool:
MB991502: Scan Tool (MUT-II)
This test determines whether the wiring from the
generator "B" terminal to the positive battery terminal
(including the fusible link) is in good condition or not:
1. Always be sure to check the following before the

test.

•

Generator installation

•

Generator drive belt tension (Refer to GROUP
00, Maintenance Service

−

 Drive Belts

P.00-39

.)

•

Fusible link

•

Abnormal noise from the generator while the
engine is running

2. Turn the ignition switch to the "LOCK" (OFF)

position.

WARNING

Battery posts, terminals and related
accessories contain lead and lead
compounds. WASH HANDS AFTER
HANDLING.

3. Disconnect the negative battery cable.

TOOL

TOOL NUMBER AND
NAME

SUPERSESSION

APPLICATION

MB991502
Scan tool (MUT-II)

MB991496-OD

Checking of engine idle
speed

MB991519
Generator harness
connector

Tool not available

Checking of generator (S
terminal voltage)

B991502

AKX00185

GENERATOR

AMMETER

VOLTMETER
(DIGITAL-TYPE)

BATTERY

+

"B"TERMINAL

AB

−

CHARGING SYSTEM

TSB Revision

ENGINE ELECTRICAL

16-7

4. Disconnect the generator output wire from the

generator "B" terminal and connect a DC test
ammeter with a range of 0

−

 100 A in series

between the "B" terminal and the disconnected
output wire. (Connect the positive lead of the
ammeter to the "B" terminal, and then connect the
negative lead of the ammeter to the disconnected
output wire.)

NOTE: A clamp-type ammeter which enables
measurements to be taken without disconnecting
the generator output wire is recommended. If the
voltage may have dropped due to a bad
connection at generator "B" terminal and the
generator "B" terminal is loosened when the test
ammeter is connected, the connection will be
completed at this time and the possibility of
finding the problems will be reduced.

5. Connect a digital-type voltmeter between the

generator "B" terminal and the positive battery
terminal. (Connect the positive lead of the
voltmeter to the "B" terminal, and then connect the
negative lead of the voltmeter to the positive
battery cable.)

WARNING

Battery posts, terminals and related
accessories contain lead and lead
compounds. WASH HANDS AFTER
HANDLING.

6. Reconnect the negative battery cable.

7. Connect a tachometer or scan tool MB991502.

8. Leave the hood open.

9. Start the engine.

10.With the engine running at 2,500 r/min, turn the

headlights and other lights on and off to adjust the
generator load so that the value displayed on the
ammeter is slightly above 30 A.

Limit value: maximum 0.3 V

NOTE: When the generator output is high and the
value displayed on the ammeter does not
decrease to 30A, set the value to 40A. Read the
value displayed on the voltmeter at this time.
In this case the limit value becomes maximum
0.4V.
Adjust the engine speed by gradually decreasing
it until the value displayed on the ammeter is 30
A. Take a reading of the value displayed on the
voltmeter at this time.

11.If the value displayed on the voltmeter is above

the limit value, there is probably a malfunction in
the generator output wire. Check the wiring
between the generator "B" terminal and the
positive battery terminal (including fusible link).

If a terminal is not sufficiently tight or if the
harness has become discolored due to
overheating, repair and then test again.

12.After the test, run the engine at idle.

13.Turn off all lights and turn the ignition switch to the

"LOCK" (OFF) position.

14.Disconnect the tachometer or scan tool

MB991502.

WARNING

Battery posts, terminals and related
accessories contain lead and lead
compounds. WASH HANDS AFTER
HANDLING.

15.Disconnect the negative battery cable.

16.Disconnect the ammeter and voltmeter and

tachometer.

17.Connect the generator output wire to the

generator "B" terminal.

WARNING

Battery posts, terminals and related
accessories contain lead and lead
compounds. WASH HANDS AFTER
HANDLING.

18.Connect the negative battery cable.

CHARGING SYSTEM

TSB Revision

ENGINE ELECTRICAL

16-8

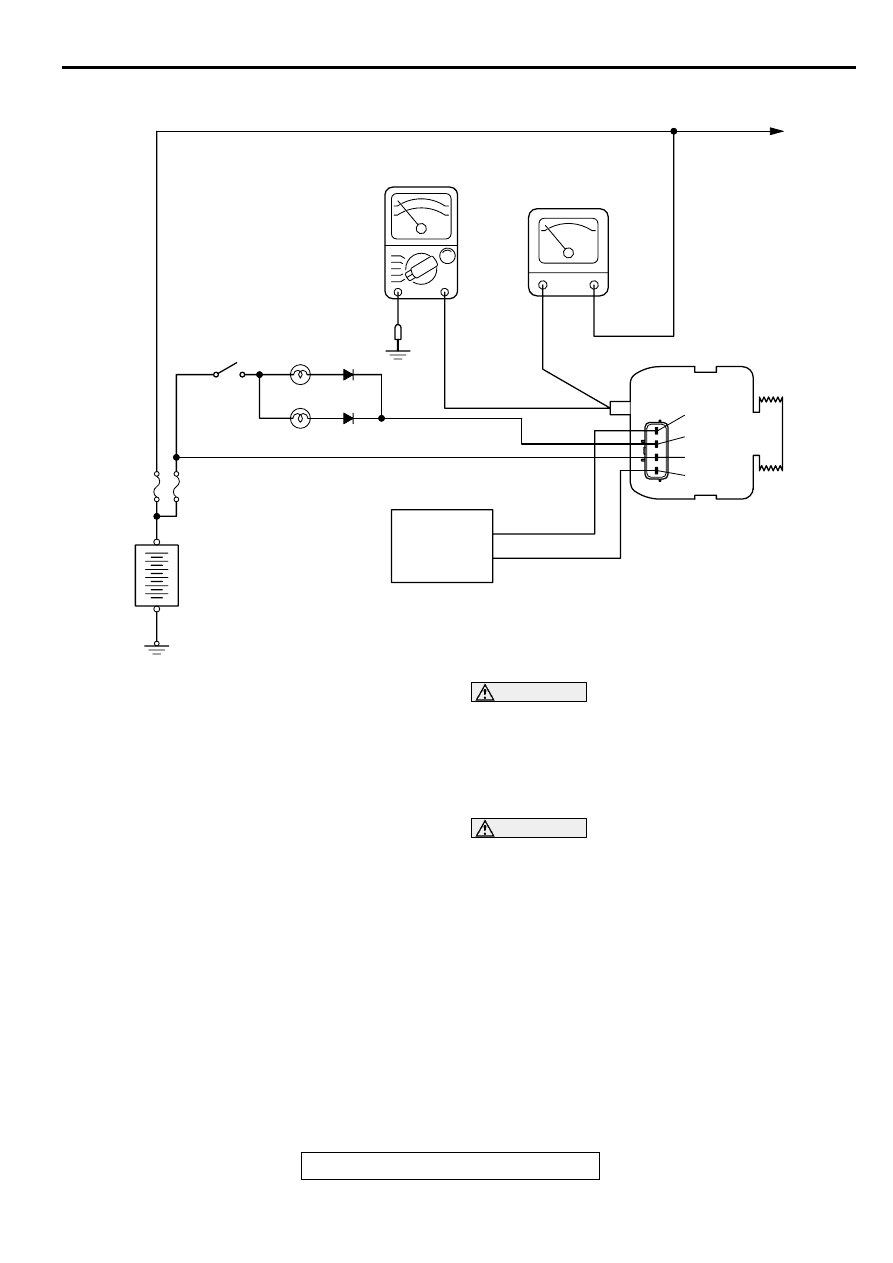

OUTPUT CURRENT TEST

M1161001000067

Required Special Tool:
MB991502: Scan Tool (MUT-II)
This test determines whether the generator outputs
normal current.
1. Before the test, always be sure to check the

following.

•

Generator installation

•

Battery (Refer to GROUP 54A, Battery

−

 On-

vehicle Service

−

 Battery Check

P.54A-5

.)

NOTE: The battery to be used should be slightly
discharged. The load in a fully-charged battery
will be insufficient and the test may not be able to
be carried out correctly.

•

Generator drive belt tension (Refer to GROUP
00, Maintenance Service

−

 Drive Belts

P.00-39

.)

•

Fusible link

•

Abnormal noise from the generator while the
engine is running

2. Turn the ignition switch to the "LOCK" (OFF)

position.

WARNING

Battery posts, terminals and related
accessories contain lead and lead
compounds. WASH HANDS AFTER
HANDLING.

3. Disconnect the negative battery cable.

WARNING

Never use clips to connect the line. Loose
connections (e.g. using clips) will lead to a
serious accident because of high current.

4. Disconnect the generator output wire from the

generator "B" terminal and connect a DC test
ammeter with a range of 0

−

 100 A in series

between the "B" terminal and the disconnected
output wire. (Connect the positive lead of the
ammeter to the "B" terminal, and then connect the
negative lead of the ammeter to the disconnected
output wire.)

NOTE: A clamp-type ammeter which enables
measurements to be taken without disconnecting
the generator output wire is recommended.

AKX01214

VOLTMETER

AMMETER

LOAD

CHARGING
WARNING LIGHT

IGNITION
SWITCH

INDICATOR LAMP
(BRAKE WARNING LIGHT, etc.)

BATTERY

+

-

PCM<A/T>

GENERATOR

FR

L

S

G

AC

CHARGING SYSTEM

TSB Revision

ENGINE ELECTRICAL

16-9

5. Connect a voltmeter with a range of 0

−

 20 V

between the generator "B" terminal and the
ground. (Connect the positive lead of the
voltmeter to the "B" terminal, and then connect the
negative lead of the voltmeter to the ground.)

WARNING

Battery posts, terminals and related
accessories contain lead and lead
compounds. WASH HANDS AFTER
HANDLING.

6. Connect the negative battery cable.

7. Connect a tachometer or scan tool MB991502.

8. Leave the hood open.

9. Check to be sure that the reading on the voltmeter

is equal to the battery positive voltage.

NOTE: If the voltage is 0 V, the cause is probably
an open circuit in the wire or fusible link between
the generator "B" terminal and the battery positive
terminal.

10.After turning the light switch on and turning on the

headlights, start the engine.

NOTE: Because the current from the battery will
soon drop after the engine is started, step 11
should be carried out as quickly as possible in
order to obtain the maximum current output value.

11.Immediately after setting the headlights to high

beam and turning the heater blower switch to the
high revolution position, increase the engine
speed to 2,500 r/min and read the maximum
current output value displayed on the ammeter.

Limit value: 70% of nominal current output

NOTE: For the nominal current output, refer to the
Generator Specifications.

NOTE: The current output value will depend on
the electrical load and the temperature of the
generator body.

NOTE: If the electrical load is small while testing,
the specified level of current may not be output
even though the generator is normal. In such
cases, increase the electrical load by leaving the
headlights turned on for some time to discharge
the battery or by using the lighting system in
another vehicle, and then test again.

NOTE: The specified level of current also may not
be output if the temperature of the generator body
or the ambient temperature is too high. In such
cases, cool the generator and then test again.

12.The reading on the ammeter should be above the

limit value. If the reading is below the limit value
and the generator output wire is normal, remove
the generator from the engine and check the
generator.

13.Run the engine at idle speed after the test.

14.Turn the ignition switch to the "LOCK" (OFF)

position.

15.Disconnect the tachometer or scan tool

MB991502.

WARNING

Battery posts, terminals and related
accessories contain lead and lead
compounds. WASH HANDS AFTER
HANDLING.

16.Disconnect the negative battery cable.

17.Disconnect the ammeter and voltmeter and

tachometer.

18.Connect the generator output wire to the

generator "B" terminal.

WARNING

Battery posts, terminals and related
accessories contain lead and lead
compounds. WASH HANDS AFTER
HANDLING.

19.Connect the negative battery cable.Before the

test, always be sure to check the following.
