Mitsubishi Galant. Manual - part 211





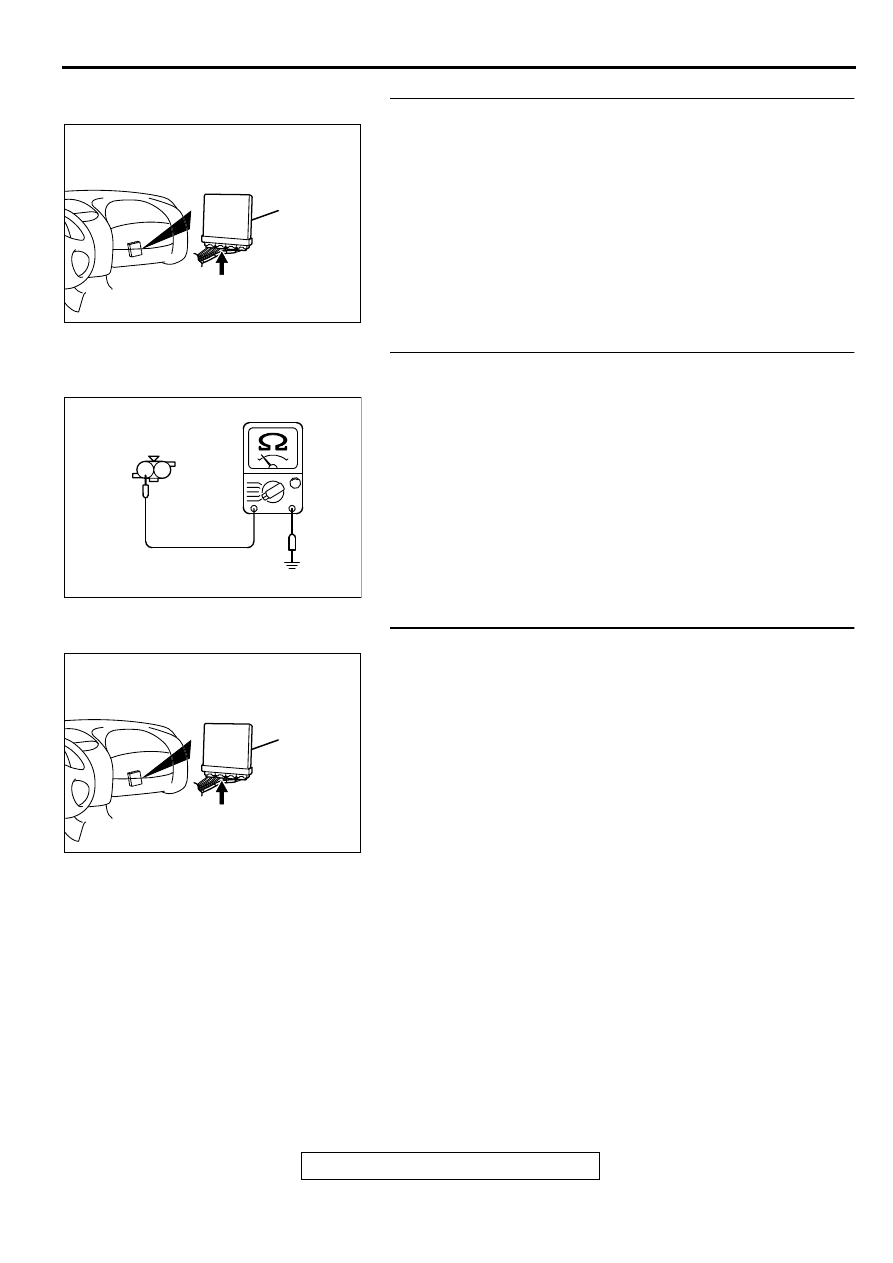

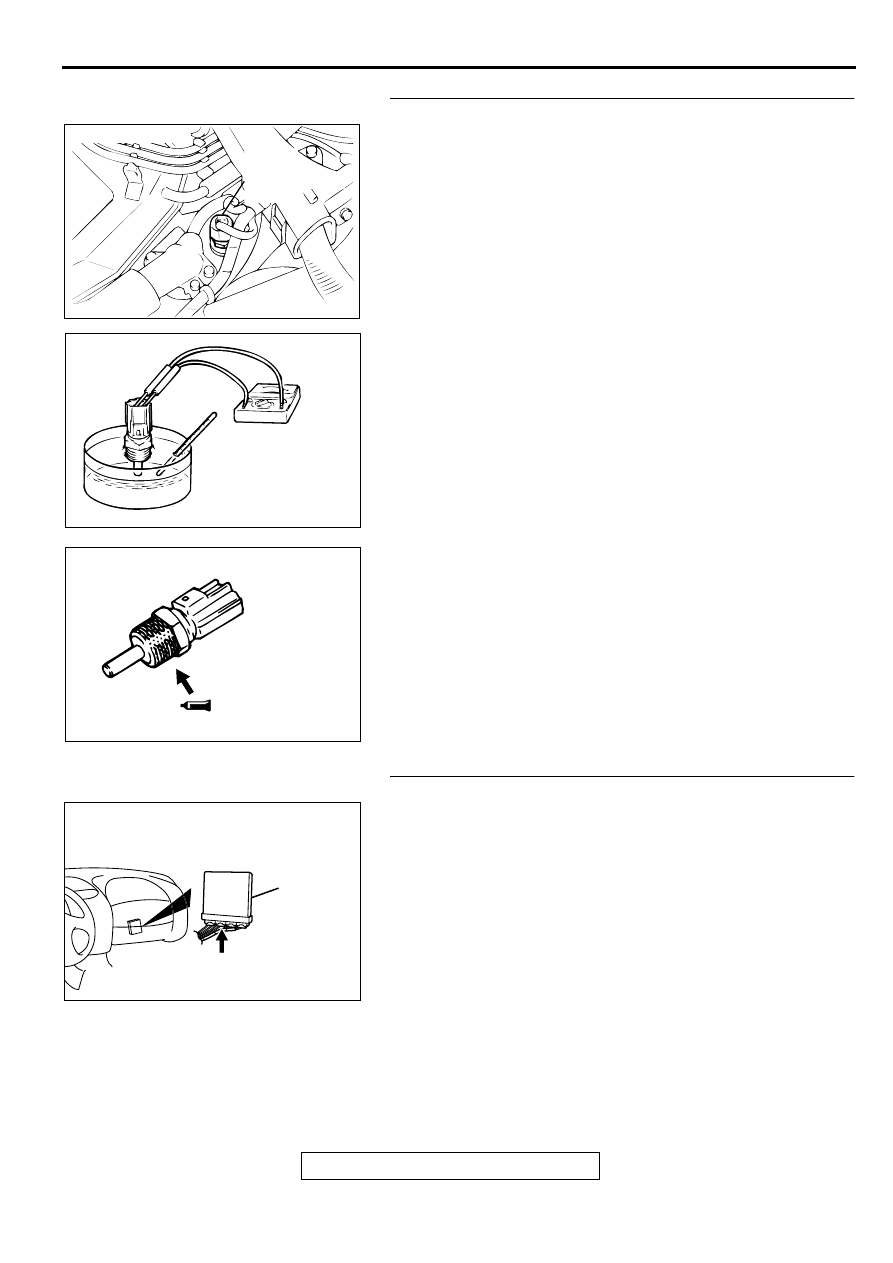

MULTIPORT FUEL INJECTION(MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L>

13B-69

STEP 7. Check connector C-40 at PCM for damage.
Q: Is the connector in good condition?

YES : Replace the PCM. Then go to Step 14.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection(

P.00E-2

). Then go to Step 14.

STEP 8. Check the continuity at engine coolant
temperature sensor harness side connector B-13.
(1) Disconnect the connector B-13 and measure at the harness

side.

(2) Check for the continuity between terminal 2 and ground.

Should be less than 2 ohm.

Q: Is the continuity normal?

YES : Go to Step 11.
NO :  Go to Step 9.

STEP 9. Check connector C-40 at PCM for damage.
Q: Is the connector in good condition?

YES : Go to Step 10.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection(

P.00E-2

). Then go to Step 14.

AK000280

CONNECTOR : C-40

PCM

AV

AK000235

B-13 HARNESS
SIDE CONNECTOR

1

2

AD

AK000280

CONNECTOR : C-40

PCM

AV

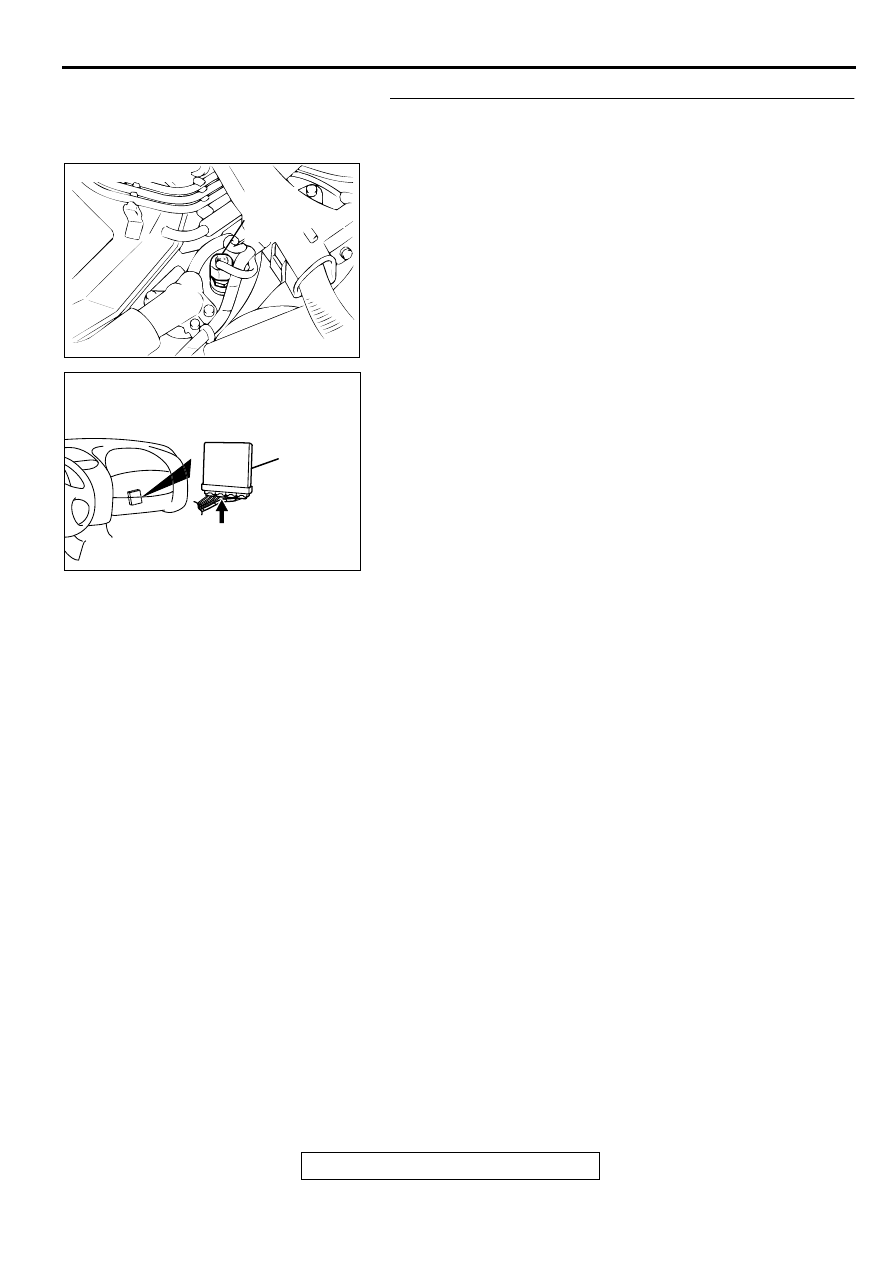

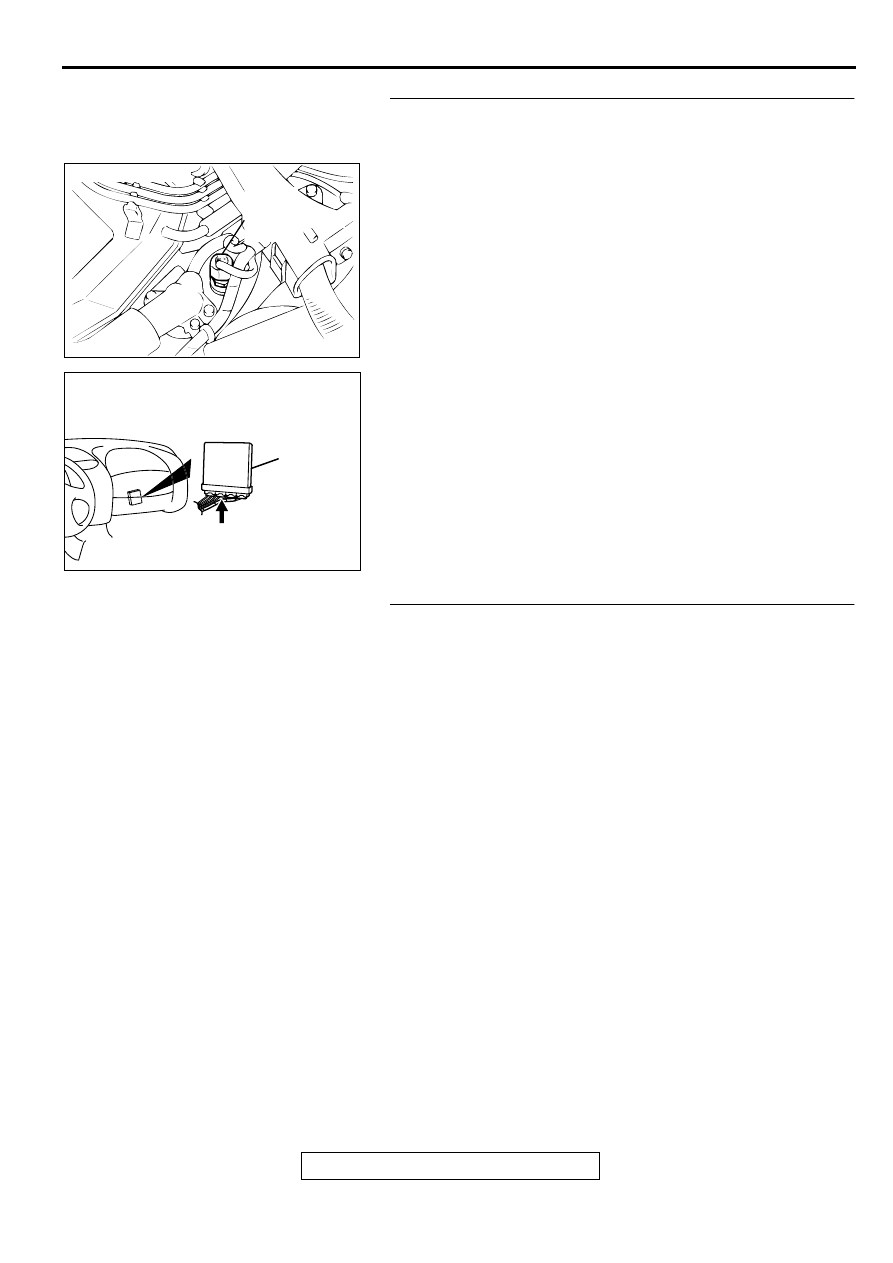

MULTIPORT FUEL INJECTION(MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L>

13B-70

STEP 10. Check for harness damage between engine
coolant temperature sensor connector B-13 terminal 2 and
PCM connector C-40 terminal 57.
Q: Is the harness wire in good condition?

YES : Replace the PCM. Then go to Step 14.
NO :  Repair it. Then go to Step 14.

ACX02490

CONNECTOR:B-13

ENGINE
COOLANT
TEMPERATURE
SENSOR

AG

AK000280

CONNECTOR : C-40

PCM

AV

MULTIPORT FUEL INJECTION(MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L>

13B-71

STEP 11. Check the engine coolant temperature sensor.
(1) Disconnect the engine coolant temperature sensor

connector B-13

(2) Remove the engine coolant temperature sensor.
(3) With the temperature sensing portion of engine coolant

temperature sensor immersed in hot water, check
resistance.

Standard value:

5.3

−−−−

 6.7 k

 [at 0

°°°°

 C (32

°°°°

 F)]

2.3

−−−−

 3.0 k

 [at 20

°°°°

 C (68

°°°°

 F)]

1.0

−−−−

 1.5 k

 [at 40

°°°°

 C (104

°°°°

 F)]

0.30

−−−−

 0.42 k

 [at 80

°°°°

 C (176

°°°°

 F)]

(4) Apply 3M

 AAD part number 8731 or equivalent on the

screw section of the engine coolant temperature sensor.

(5) Install the engine coolant temperature sensor, and tighten

to the specified torque.

Tightening torque: 29

±±±±

 10 N

⋅⋅⋅⋅

m(22

±±±±

 7 ft-lb)

Q: Is the resistance at the standard value?

YES : Go to Step 12.
NO :  Replace the engine coolant temperature sensor. Then

go to Step 14.

STEP 12. Check connector C-40 at PCM for damage.
Q: Is the connector in good condition?

YES : Go to Step 13.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection(

P.00E-2

). Then go to Step 14.

ACX02490

CONNECTOR:B-13

ENGINE
COOLANT
TEMPERATURE
SENSOR

AG

AKX01622

AKX01623 AB

AK000280

CONNECTOR : C-40

PCM

AV

MULTIPORT FUEL INJECTION(MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L>

13B-72

STEP 13. Check for harness damage between engine
coolant temperature sensor connector B-13 terminal 1 and
PCM connector C-40 terminal 44.
Q: Is the harness wire in good condition?

YES : Replace the PCM. Then go to Step 14.
NO :  Repair it. Then go to Step 14.

STEP 14. Test the OBD-II drive cycle.
(1) Carry out a test drive with the drive cycle pattern. Refer to

P.13B-4

, Procedure 6

 Other Monitor.

(2) Check the diagnostic trouble code (DTC).

Q: Is the DTC P0115 is output?

YES : Retry the troubleshooting.
NO :  The inspection is complete.

ACX02490

CONNECTOR:B-13

ENGINE
COOLANT
TEMPERATURE
SENSOR

AG

AK000280

CONNECTOR : C-40

PCM

AV
