ОТОПИТЕЛЬ –

Переключатель электровентилятора

заднего отопителя

55-14

ПРОВЕРКА

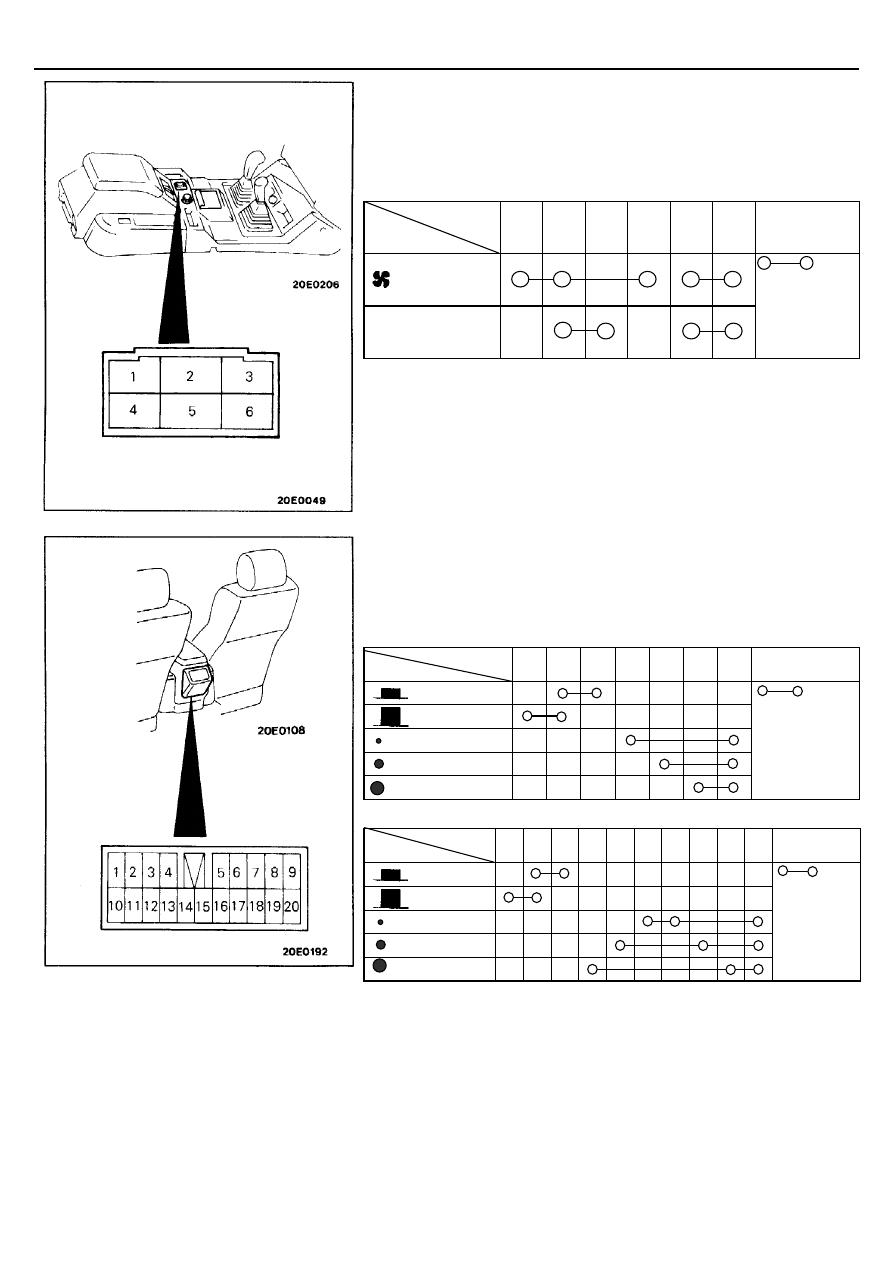

ПРОВЕРКА ОСНОВНОГО ВЫКЛЮЧАТЕЛЯ
ЭЛЕКТРОВЕНТИЛЯТОРА ЗАДНЕГО ОТОПИТЕЛЯ
(НА НАПОЛЬНОЙ КОНСОЛИ)

С помощью мультиметра проверьте состояние цепи между выводами при
различных положениях выключателя.

Выводы

Положение

1 2 5 6 3 4 Примечание















REAR













Означает
наличие
замкнутой
цепи между
выводами





ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОВЕНТИЛЯТОРА
И ОСНОВНОГО ВЫКЛЮЧАТЕЛЯ ЭЛЕКТРОВЕНТИЛЯТОРА
(НА ПАНЕЛИ УПРАВЛЕНИЯ ЗАДНИМ ОТОПИТЕЛЕМ)

С помощью мультиметра проверьте состояние цепи между выводами при
различных положениях переключателя.

<Автомобили без двойного кондиционера>

Выводы

Положение

7 8 10

15

16

17  19

Примечание

































      (Lo)















      (Me)















      (Hi)
















Означает
наличие
замкнутой
цепи между
выводами

<Автомобили с двойным кондиционером>



Выводы

Положение

7 8 10  12  13  14  15  16  17  19  Примечание













































      (Lo)





















      (Me)





















        (Hi)






















Означает
наличие
замкнутой
цепи
между
выводами





© Mitsubishi Motors Corporation    Oct. 1991

PWJE9086-A REVISED





ОТОПИТЕЛЬ –

Переключатель электровентилятора

заднего отопителя

55-15

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ
<Автомобили с двойным кондиционером>

(1)   С помощью мультиметра проверьте состояние цепи между выводами

при различных положениях переключателя.



Положение переключателя

Состояние цепи



Положение "MAX COOL"
(Максимальное охлаждение)

Цепь разомкнута между выводами 3 и 4



Положение "MAX HOT"
(Максимальный нагрев)

Цепь разомкнута между выводами 5 и 6

(2)   Проверьте сопротивление между выводами при различных

положениях переключателя.



Положение переключателя

Сопротивление



Положение "MAX COOL"
(Максимальное охлаждение)

Между выводами 3 и 4: 0 - 4 Ом





Положение "MAX HOT"
(Максимальный нагрев)

Между выводами 5 и 6: 2400 Ом



© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086



Прим.перев.: Эти две таблицы
противоречат друг другу:

0 Ом сопротивления между
выводами 3 и 4 никак не
соответствует разрыву цепи
между этими выводами



ОТОПИТЕЛЬ –

Отопитель*

55-16

ОТОПИТЕЛЬ*

СНЯТИЕ И УСТАНОВКА







ПРОВЕРКА

•

Проверьте работу механизма привода заслонок и работу заслонок.

•

Проверьте радиатор отопителя на отсутствие засорения и утечек
охлаждающей жидкости.



© Mitsubishi Motors Corporation    Dec. 1993

PWJE9086-E REVISED



Предварительные и заключительные
операции

•

Слив и Заливка охлаждающей жидкости

•

Снятие и Установка панели приборов
(Смотрите ГЛАВУ 52 – "Панель приборов".)

ВНИМАНИЕ: ДОПОЛНИТЕЛЬНАЯ СИСТЕМА
ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)
На  автомобилях  с  системой SRS при
снятии и установке напольной консоли не
допускайте ее удара об электронный блок
управления SRS.





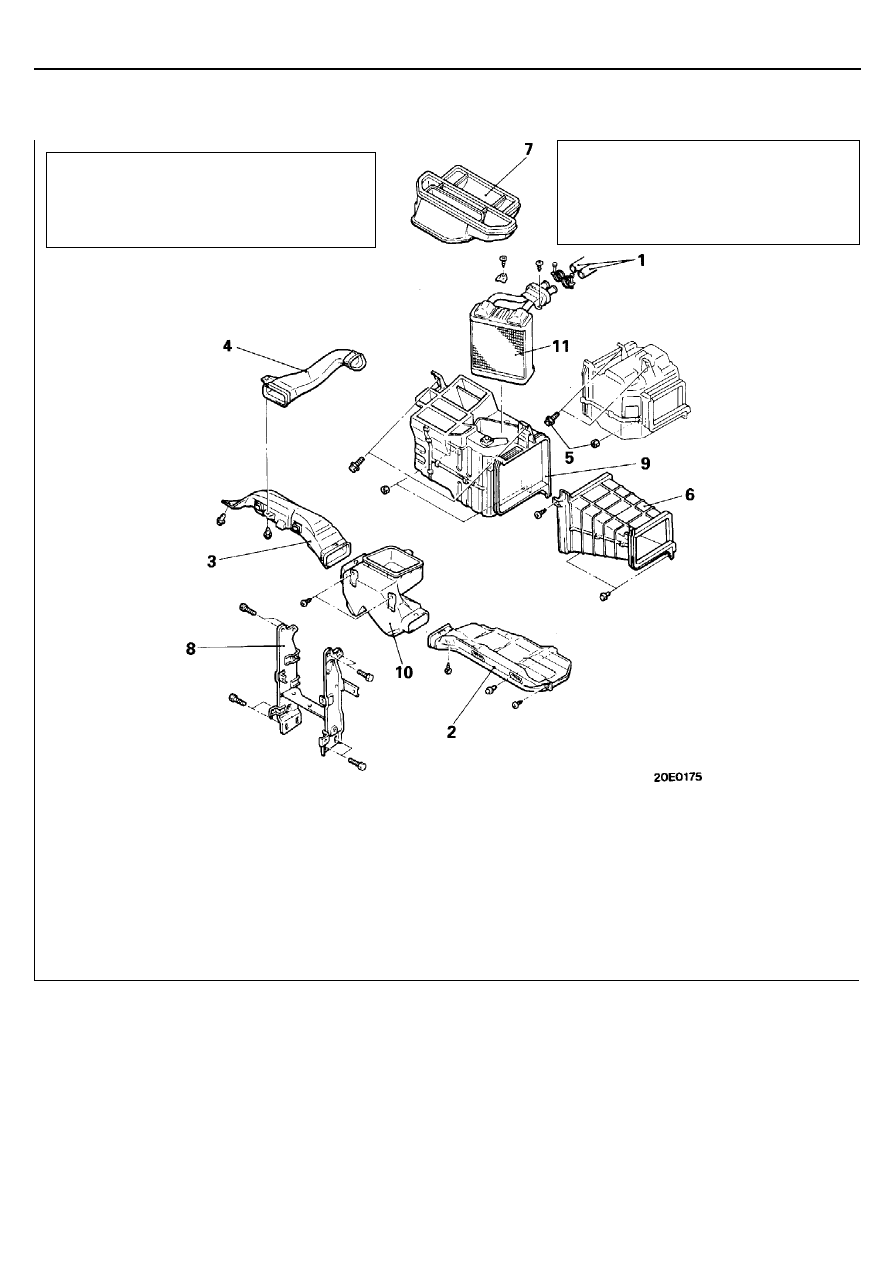

Последовательность снятия











1.   Соединение шлангов системы охлаждения
2.   Правый боковой воздуховод (подача воздуха

в область ног)

3.   Левый боковой воздуховод (подача воздуха в

область ног)

4.   Воздуховод "A" (подача воздуха в область

коленей)

5.   Болт и гайка крепления испарителя

<Модели с кондиционером>





6.

 Промежуточный воздуховод

<Модели без кондиционера>

7.   Центральный воздуховод в сборе
8.   Центральный элемент жесткости
9.   Блок отопителя
10.   Нижний распределительный воздуховод

(подача воздуха в область ног)

11.   Радиатор отопителя





ОТОПИТЕЛЬ –

Электровентилятор отопителя в сборе

55-17

ЭЛЕКТРОВЕНТИЛЯТОР ОТОПИТЕЛЯ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

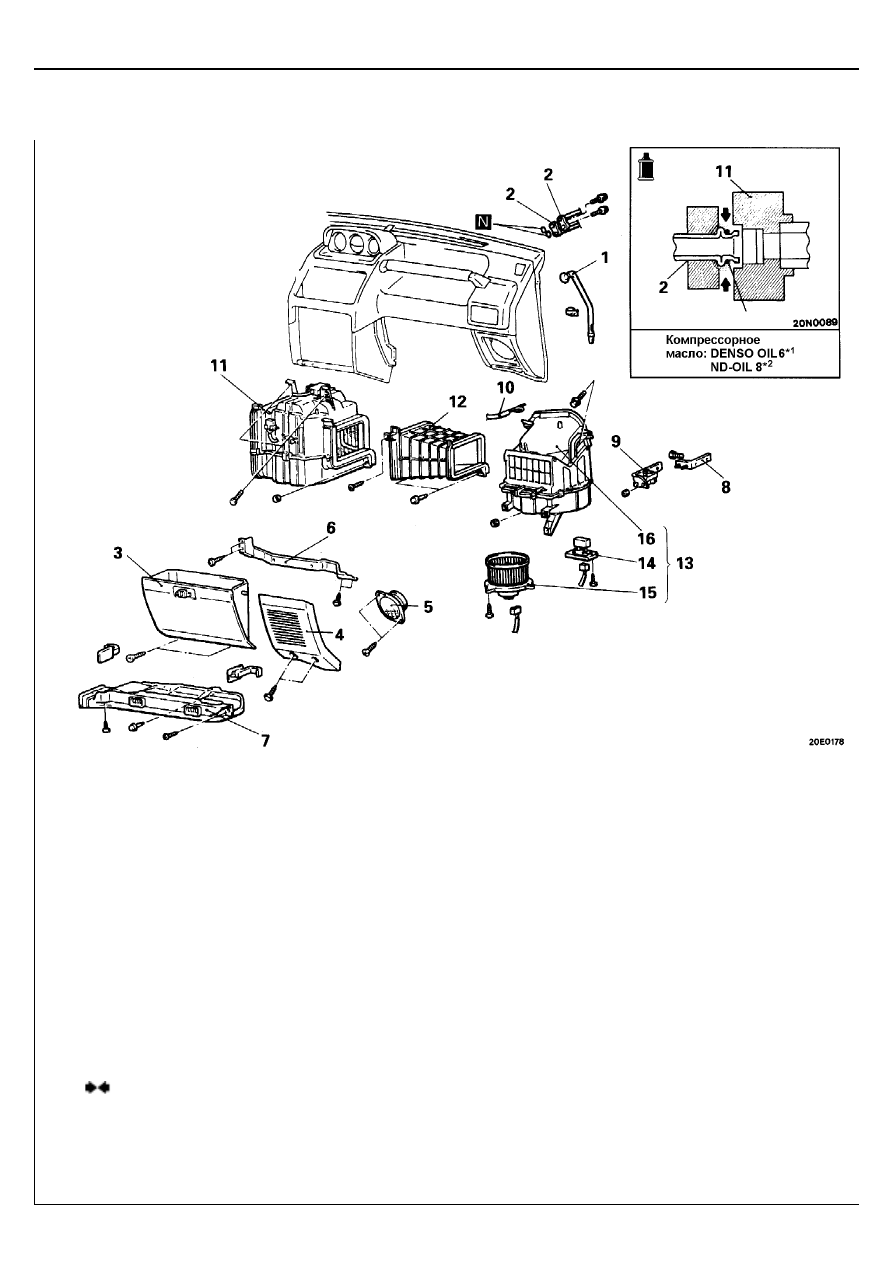

Последовательность снятия

































•

Удаление хладагента и Заправка
хладагентом Системы Кондиционирования
(Смотрите страницу 54-62 ,67)
<Модели с кондиционером>

1.   Дренажный шланг <Модели с кондиционером>
2.   Соединение трубки высокого давления и

шланга низкого давления системы кондициони-
рования <Модели с кондиционером>

3.   Вещевой ящик
4.   Декоративная накладка динамика
5.   Динамик
6.   Нижняя рама
7.   Правый боковой воздуховод (подача воздуха

в область ног)

8.   Управляющее реле двигателя

<Модели с бензиновым двигателем> или
реле подогрева топливопровода
<Модели с подогревом топливопровода>

9.   Кронштейн <Модели с бензиновым двигателем

и модели с подогревом топливопровода>

10.   Соединение троса управления забором

воздуха

11.   Испаритель <Модели с кондиционером>
12.   Промежуточный воздуховод

<Модели без кондиционера>

13.   Электровентилятор отопителя в сборе
14.   Резистор




15.   Электродвигатель вентилятора
16.   Корпус вентилятора в сборе




Последовательность снятия
электродвигателя вентилятора в сборе
7.   Правый боковой воздуховод (подача воздуха

в область ног)

15.   Электродвигатель вентилятора


Последовательность снятия резистора
7.   Правый боковой воздуховод (подача воздуха

в область ног)

14.   Резистор



© Mitsubishi Motors Corporation    Dec. 1993

PWJE9086-E REVISED



ПРИМЕЧАНИЕ:
*

1

 <Модели с хладагентом R-12>

*

2

 <Модели с хладагентом R-134a>
