РАЗЪЕМ ВКЛЮЧЕНИЯ

ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ  –

Разъем включения

дополнительного оборудования

54-31





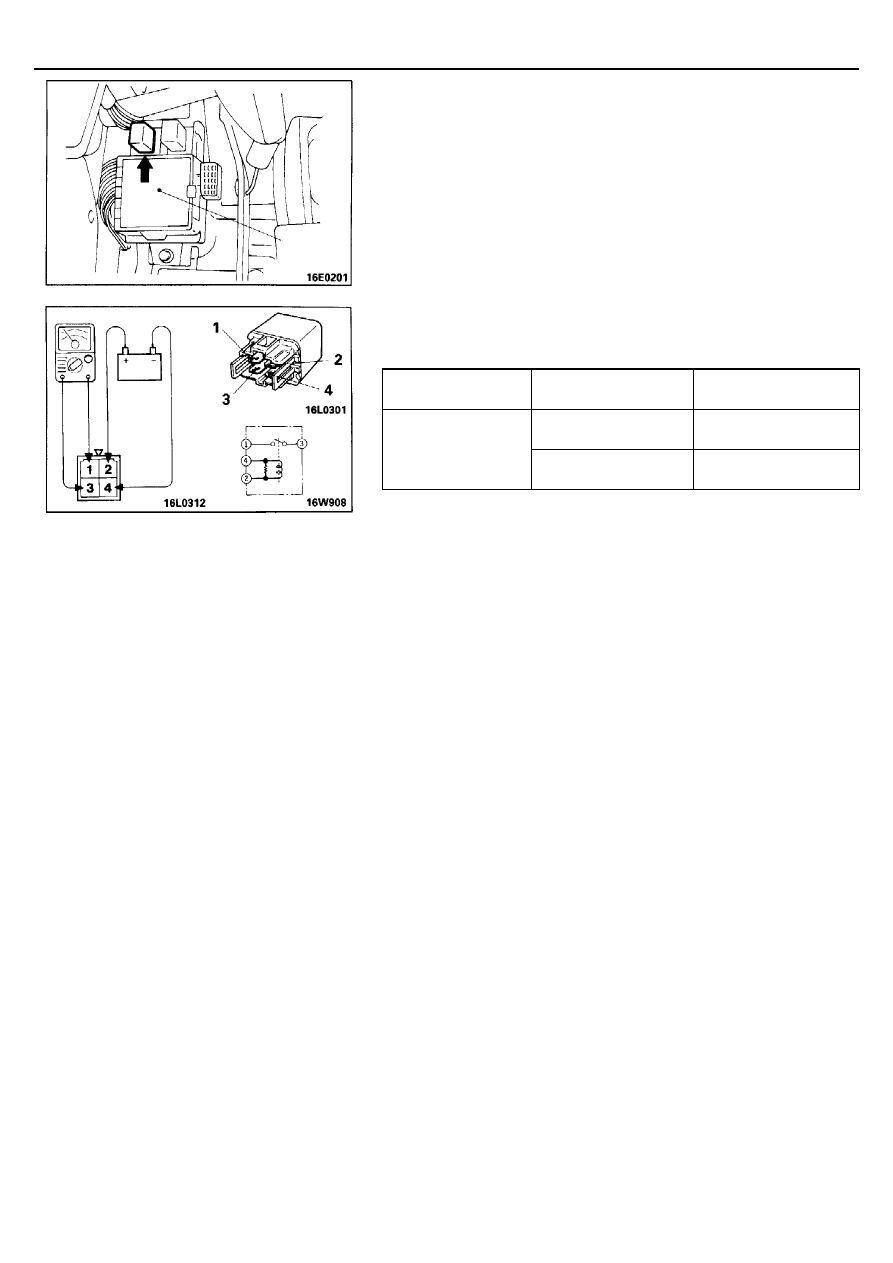

ПРОВЕРКА

1.  Снимите реле разъема включения дополнительного оборудования с

блока реле.



2.  Подайте напряжение аккумуляторной батареи на вывод (2) реле и

проверьте состояние цепи между выводами реле, когда вывод (4)
соединен с "массой".





Когда питание
подается

Между выводами
(1) и (3)

Цепь замкнута



Когда питание
не подается

Между выводами
(1) и (3)

Цепь разомкнута





Между выводами
(2) и (4)

Цепь замкнута















© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086





АУДИОСИСТЕМА –

Поиск неисправностей

54-32



АУДИОСИСТЕМА

ПОИСК НЕИСПРАВНОСТЕЙ

ТАБЛИЦА БЫСТРОГО ПОИСКА НЕИСПРАВНОСТЕЙ ПО ИХ ПРИЗНАКАМ

Параметр

Признак неисправности

Методика поиска
неисправностей

Во время движения в определенных районах появляются помехи в диапазоне АМ.

А–1

Во время движения в определенных районах появляются помехи в диапазоне FM.

А–2

Посторонний шум появляется в диапазоне АМ только ночью.

А–3

При приеме радиостанций в диапазонах АМ и FM слышны  помехи

А–4

Происходит увеличение помех либо в диапазоне АМ, либо в диапазоне FM.

А–5

Возникают помехи при запуске двигателя.

А–6

Возникают помехи при вибрации и тряске во время движения.

А–7

Иногда возникают помехи во время движения в диапазоне FM.

А–8

Помехи
радиоприему

Постоянный посторонний шум.

А–9

При включении радиоприемника отсутствует питание.

В–1

Отсутствует звук в одном из динамиков.

В–2

Отсутствует прием радиостанций в обоих диапазонах АМ и FM, или в одном из них,
однако слышен посторонний шум.

В–3

Низкая чувствительность.

В–4

Искажения звука в диапазоне АМ или в обоих диапазонах (AM и FM).

В–5

Искажения звука только в диапазоне  FM.

В–6

Малое количество автоматически выбранных (найденных) станций.

В–7

Радиоприемник

Недостаточная память (стирается предварительная настройка станций).

В–8

Не вставляется кассета.

C–1

Отсутствует звук (даже после вставления кассеты).

C–2

Отсутствует звук в одном из динамиков.

C–3

Плохое качество или низкая громкость звука.

C–4

Кассета не извлекается.

C–5

Неправильная скорость воспроизведения.

C–6

Не работает автоматическая перемотка (автоматический поиск записи).

С–7

Неисправность автоматической обратной перемотки.

C–8

Магнитофон
(Магнитола)

Защемление ленты в лентопротяжном механизме.

C–9

Антенна не поднимается или не опускается.

D–1

Выдвижная антенна
с электроприводом

Антенна поднимается и опускается, но нет приема сигнала.

D–2

ПРИМЕЧАНИЕ
Признаки неисправностей для радиоприемника с диапазоном LW и MW аналогичны диапазону АМ.


© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086





АУДИОСИСТЕМА –

Поиск неисправностей

54-33



МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТЕЙ ПО ИХ ПРИЗНАКАМ

А. ПОМЕХИ

A-1

Во время движения в определенных районах появляются помехи в диапазоне АМ.



© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Если помехи возникают по вине автомобиля:
Если радиосигнал слабый, то, возможно,
устранить помехи не получится.

Проверьте, существуют ли характерные
особенности появления радиопомех.

Да

Выясните у Клиента следующую информацию:
1.  Район
2.  Рельеф местности в районе

(равнина, горы, и т. д. )

3.  Название и частоту вещания радиостанции,

при приеме которой появляются помехи.

Проверьте, возможно ли устранение помех с
помощью следующих мер:
1.  Настройка на мощную станцию с сильным

радиосигналом для увеличения
сопротивления радиопомехам.

2.  Отрегулируйте качество звука (уменьшите

шум), снижая уровень высоких частот.

Нет

Да

ОК.

Нет

Если помехи возникают по внешним
обстоятельствам:
В преобладающем числе случаев устранить
помехи при приеме слабых радиосигналов не
представляется возможным.

Если по сравнению с другими радиоприемниками на
данном приемнике возникают большие помехи, более
сильные помехи, то выясните у Клиента характер помех,
условия возникновения помех, частоту и название
принимаемой радиостанции, и обратитесь в
специализированный сервисный центр.



АУДИОСИСТЕМА –

Поиск неисправностей

54-34





A-2

Во время движения в определенных районах появляются помехи в диапазоне FM.



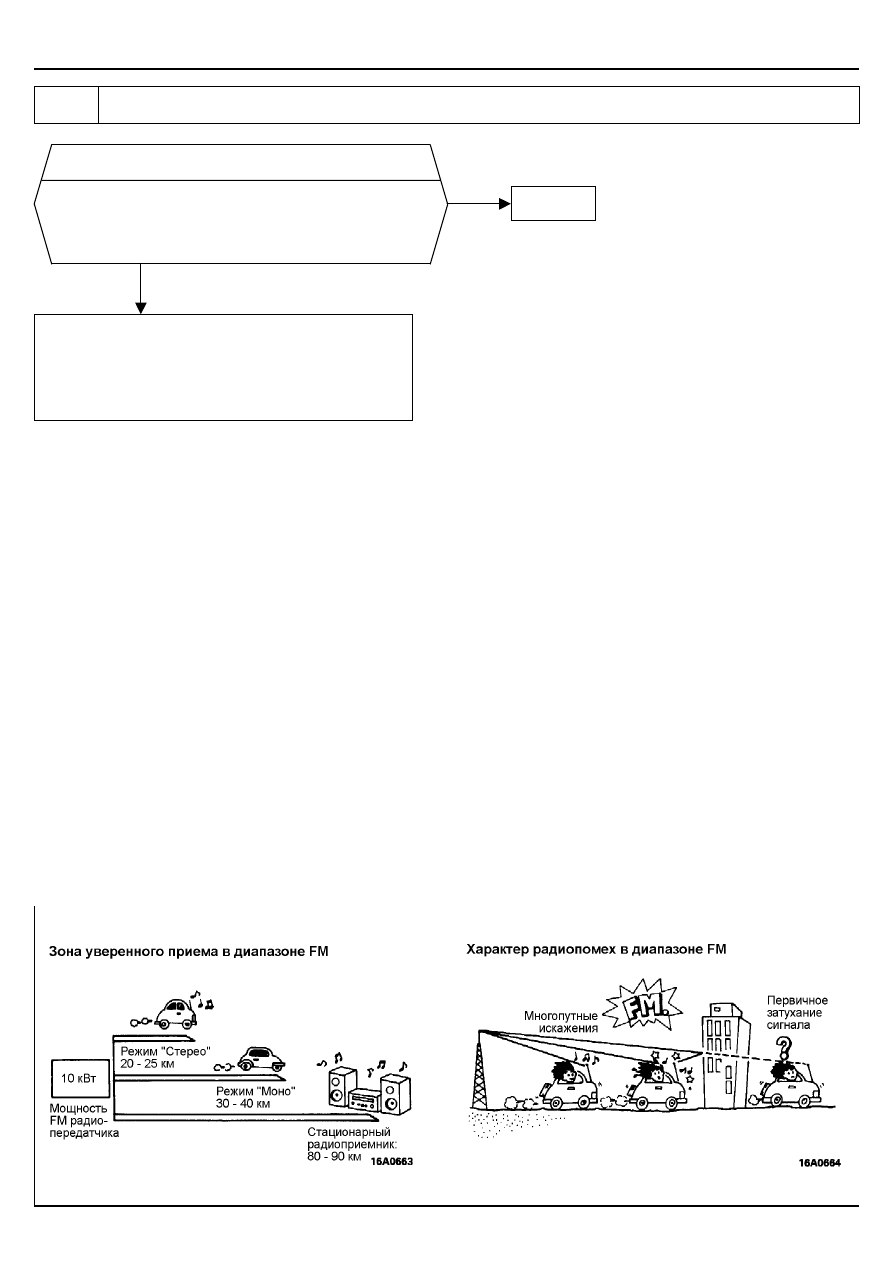

ПРИМЕЧАНИЕ
Вещание в диапазоне FM:
Радиоволны ультракороткого диапазона FM обладают
такими же свойствами, как и световые волны, то есть
могут задерживаться и изменять направление. В зоне
тени таких препятствий как крупные здания, сооружения
или горы, прием радиоволн становится невозможным.
1.  С увеличением расстояния от передающей антенны

радиостанции мощность радиосигнала падает.
Несмотря на то, что эти условия могут изменяться в
зависимости от мощности радиопередатчика и
рельефа окружающей местности или наличия
зданий и сооружений,



Зона уверенного приема находится
в пределах 20 – 25 км в режиме "Стерео" и
30 – 40 км в режиме "Моно".

2.  Радиосигнал ослабевает при возникновении

препятствий в виде крупных зданий и сооружений
или гор между радиопередатчиком и приемной
антенной автомобиля, в результате чего возникают
помехи. (Это явление называется первичным
затуханием и вызывает постоянный жужжащий
шум.)







3.  При попадании на антенну автомобиля прямого сигнала

радиостанции и отраженного сигнала (от препятствий в
виде гор, зданий, и т. п.) происходит столкновение двух
сигналов, что приводит к возникновению радиопомех.
При попадании автомобиля во время движения в такого
рода зоны каждый раз возникают радиопомехи.
Мощность и периодичность радиопомех зависят от
мощности радиосигнала и условий отражения
радиоволн. (Это явление называется
интерференционный шум и вызывает периодические
искажения сигнала.)

4.  Поскольку передача и прием радиосигналов диапазона

FM в режиме "Стерео" более затруднена, чем в режиме
"Моно", это часто сопровождается шипящим (свистящим)
шумом.






© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Проверьте, возможно ли устранение помех с помощью
следующих мер:

•

Настройка на мощную станцию с сильным
радиосигналом для увеличения сопротивления
радиопомехам.

•

Отрегулируйте качество звука (уменьшите шум),
снижая уровень высоких частот.

Да

ОК.

Нет

Если по сравнению с другими радиоприемниками на
данном приемнике возникают большие помехи, более
сильные помехи, то выясните у Клиента характер помех,
условия возникновения помех, частоту и название
принимаемой радиостанции, и обратитесь в
специализированный сервисный центр.
