SRS –

Поиск неисправностей

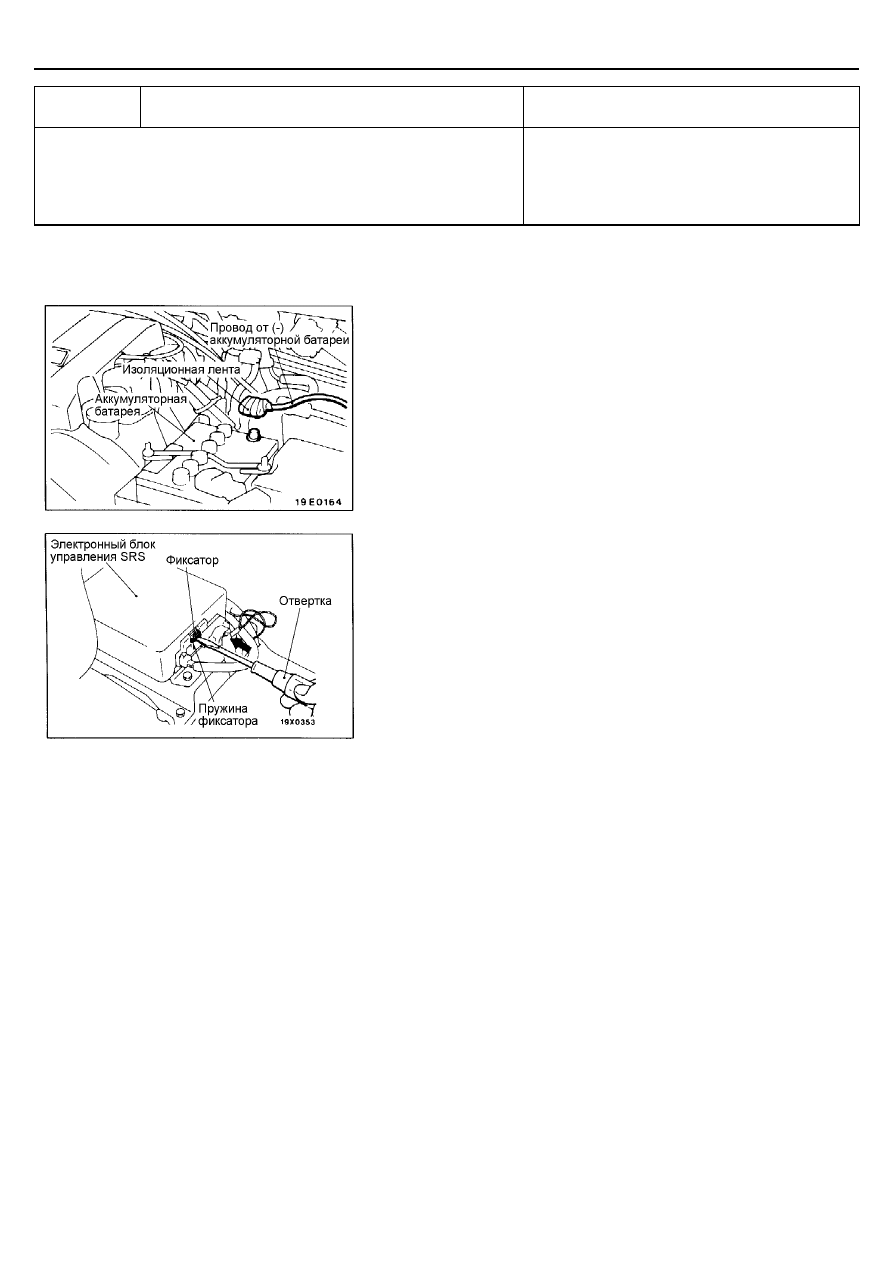

52B-12


Коды № 31
или 32

Конденсатор электронного блока управления SRS и
его цепи

Вероятная причина

[Комментарий]
Данные коды неисправностей записываются в память в случае, если напряжение
на выводах конденсатора выше (код №31) или ниже (код №32) номинального
значения в течение 5 секунд или больше. Тем не менее, если выводятся коды
неисправностей №41 и №42 (из-за падения напряжения от аккумуляторной
батареи), код №32 может быть не зарегистрирован.

•

Неисправность датчика лобового удара.

•

Неисправность электронного блока управления SRS.







1.   Переведите ключ замка зажигания в положение "LOCK", отсоедините

провод от отрицательной клеммы аккумуляторной батареи и
заизолируйте разъем провода.
Внимание
После отсоединения силового провода от отрицательной
клеммы аккумуляторной батареи подождите не менее 60 секунд,
прежде чем приступить к дальнейшей работе.
(Смотрите страницу 52В – 4.)

2.   Снимите напольную консоль в сборе.

(Смотрите ГЛАВУ 52А – "Напольная Консоль".)







3.   Установите плоскую отвертку напротив пружины фиксатора разъема

электронного блока управления SRS и толкните пружину в
горизонтальном направлении внутрь корпуса блока.
Внимание
1.   Не прикладывайте значительного усилия для поднятия

фиксатора разъема (зеленого цвета).

2.   Не вставляйте отвертку в зазор между фиксатором (зеленого

цвета) и пружиной фиксатора (металлическая часть).

4.   Отсоедините красный 14-контактный разъем от электронного блока

управления SRS.



Если неисправен конденсатор внутри электронного блока управления
SRS, то замените электронный блок управления SRS в сборе.



Тем не менее, появление кода неисправности №32 может быть
следствием короткого замыкания в датчике лобового удара, поэтому
необходимо выполнить проверку датчиков лобового удара и их цепей.
(Смотрите страницу 52В-8.)







© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED





SRS –

Поиск неисправностей

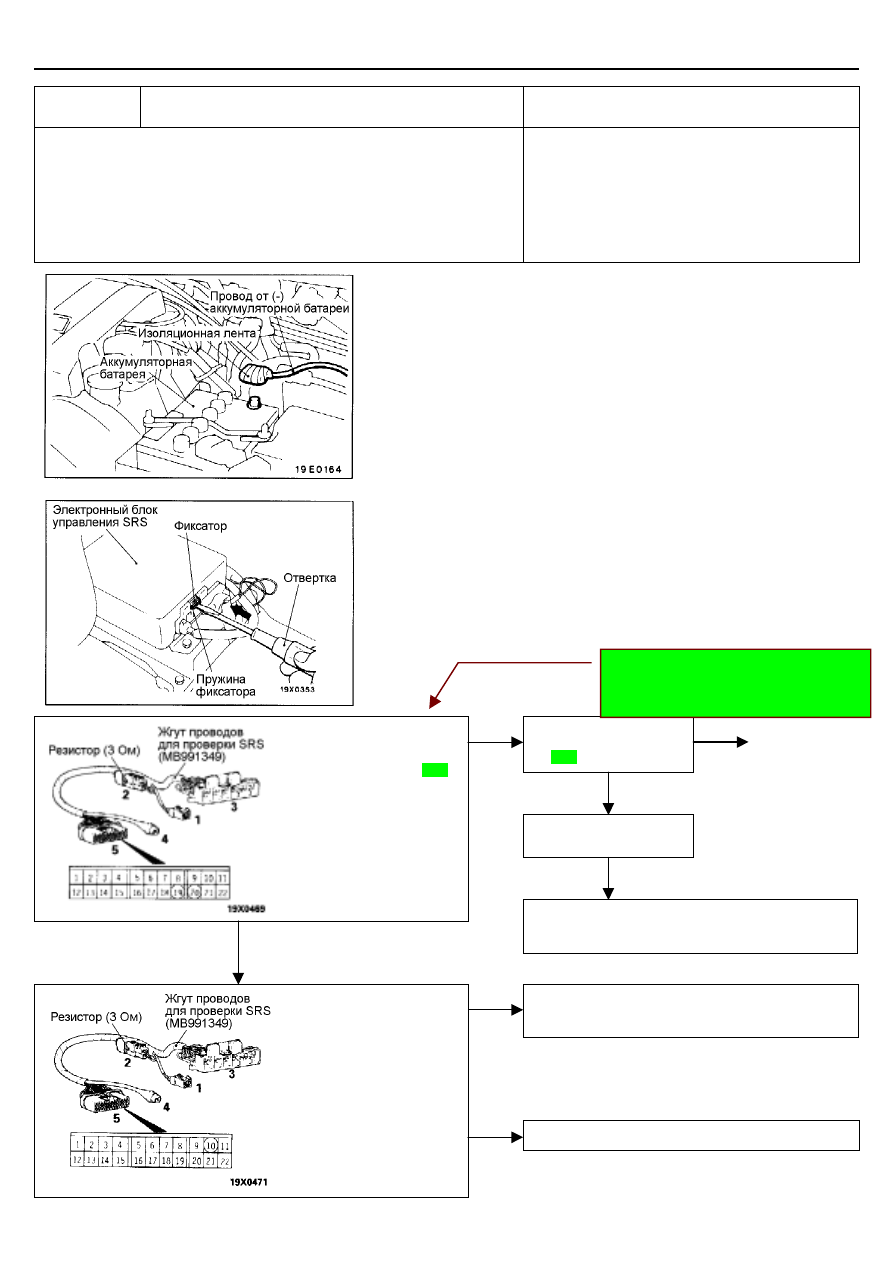

52B-13



Код № 33

Цепь сигнала прокрутки коленчатого вала двигателя
стартером

Вероятная причина

[Комментарий]
Данный сигнал используется для исключения ошибки регистрации падения напряжения
на выводе IG1 в течение прокрутки коленчатого вала двигателя стартером. Код
неисправности №33 появляется при постоянном наличии сигнала прокрутки
коленчатого вала двигателя стартером в течение 45 секунд или больше (короткое
замыкание провода сигнала прокрутки коленчатого вала на цепь питания).
Однако если за период 5

±

0,2 секунды состояние автомобиля возвращается к норме

(кроме случая, когда коленчатый вал двигателя прокручивается стартером), то код №33
автоматически стирается из памяти и контрольная лампа SRS гаснет.

•

Неисправность (плохой контакт) в разъеме жгута
проводов или обрыв цепи в жгуте проводов.

•

Неисправность электронного блока управления SRS.



1.   Переведите ключ замка зажигания в положение "LOCK", отсоедините

провод от отрицательной клеммы аккумуляторной батареи и
заизолируйте разъем провода.
Внимание
После отсоединения силового провода от отрицательной
клеммы аккумуляторной батареи подождите не менее 60 секунд,
прежде чем приступить к дальнейшей работе.
(Смотрите страницу 52В – 4.)

2.   Снимите напольную консоль в сборе.

(Смотрите ГЛАВУ 52А – "Напольная Консоль".)





3.   Установите плоскую отвертку напротив пружины фиксатора разъема

электронного блока управления SRS и толкните пружину в
горизонтальном направлении внутрь корпуса блока.
Внимание
1.   Не прикладывайте значительного усилия для поднятия

фиксатора разъема (зеленого цвета).

2.   Не вставляйте отвертку в зазор между фиксатором (зеленого

цвета) и пружиной фиксатора (металлическая часть).

4.   Отсоедините красный 14-контактный разъем от электронного блока

управления SRS.





© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED



Отремонтируйте

Выполните измерения на
разъеме (5) жгута проводов
для проверки системы SRS.

•

Отсоедините разъем С-47
электронного блока
управления SRS

•

Подсоедините разъем (3)
жгута проводов для
проверки системы SRS.

•

Проверьте состояние
цепи между выводами
(19) и (20).
Норма: Цепь замкнута



Проверьте следующие
разъемы:

•

С-47

Плохо

Плохо

Норма

Проверьте наличие

признака неисправности.

Плохо

Проверьте каждый провод жгута проводов между
электронным блоком управления SRS и "массой", при

необходимости отремонтируйте.

Норма



Выполните измерения на
разъеме (5) жгута проводов
для проверки системы SRS.

•

Переведите ключ замка
зажигания в положение
"ON" (Вкл.)

•

Измерьте напряжение
между выводом (10) и
"массой" кузова.
Норма: 0 В



Замените электронный блок управления SRS.

Норма

Прим.перев.: ОШИБКА. должен быть
разъем C-48 (См. 4А-341 "Электросхем
Pajero 94" (пуб. PHJE9026-C)

Проверьте жгут проводов между электронным блоком
управления SRS и замком зажигания (клемма ST), и
отремонтируйте при необходимости.

Плохо



SRS –

Поиск неисправностей

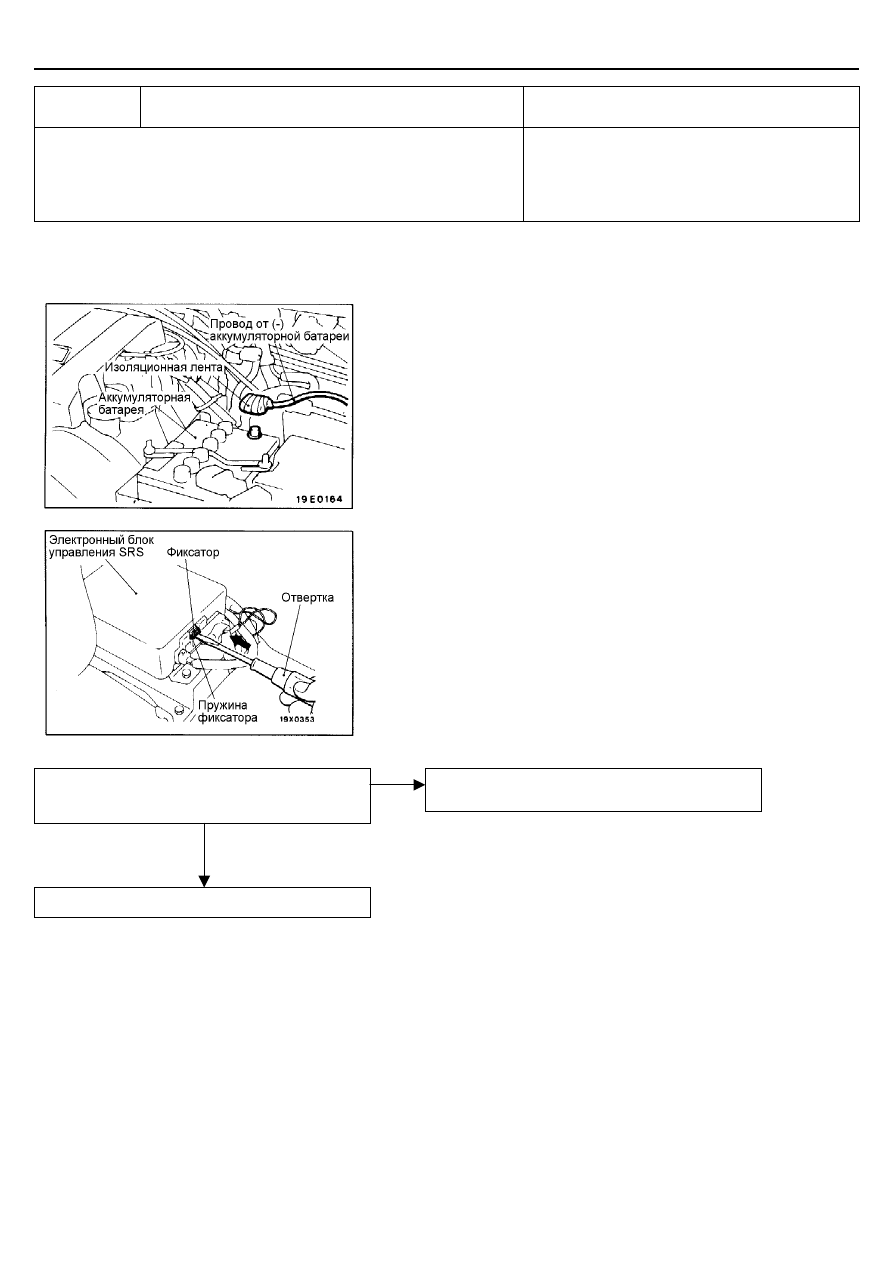

52B-14



Код № 34

Контрольная цепь фиксатора электрического
разъема электронного блока управления SRS

Вероятная причина

[Комментарий]
Данный код неисправности выдается при отсутствии контакта в разъеме
электронного блока управления SRS (разъем не закреплен двойным фиксатором).
Однако если за период 5

±

0,2 секунды состояние автомобиля возвращается к норме, то

код неисправности №34 будет автоматически стерт из памяти и контрольная лампа
SRS погаснет.

•

Неисправность (плохой контакт) в разъеме жгута
проводов или обрыв цепи в жгуте проводов.

•

Неисправность электронного блока управления SRS.







1.   Переведите ключ замка зажигания в положение "LOCK", отсоедините

провод от отрицательной клеммы аккумуляторной батареи и
заизолируйте разъем провода.
Внимание
После отсоединения силового провода от отрицательной
клеммы аккумуляторной батареи подождите не менее 60 секунд,
прежде чем приступить к дальнейшей работе.
(Смотрите страницу 52В–4.)

2.   Снимите напольную консоль в сборе.

(Смотрите ГЛАВУ 52А – "Напольная Консоль".)





3.   Установите плоскую отвертку напротив пружины фиксатора разъема

электронного блока управления SRS и толкните пружину в
горизонтальном направлении внутрь корпуса блока.
Внимание
1.   Не прикладывайте значительного усилия для поднятия

фиксатора разъема (зеленого цвета).

2.   Не вставляйте отвертку в зазор между фиксатором (зеленого

цвета) и пружиной фиксатора (металлическая часть).

4.   Отсоедините красный 14-контактный разъем от электронного блока

управления SRS.





© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED



Проверьте, правильно ли работает механизм
определения фиксации разъема электронного блока

управления SRS.

Да

Замените электронный блок управления SRS.

Надежно  вставьте  разъем  и  опустите  фиксатор  для

закрепления разъема на месте.

Нет



SRS –

Поиск неисправностей

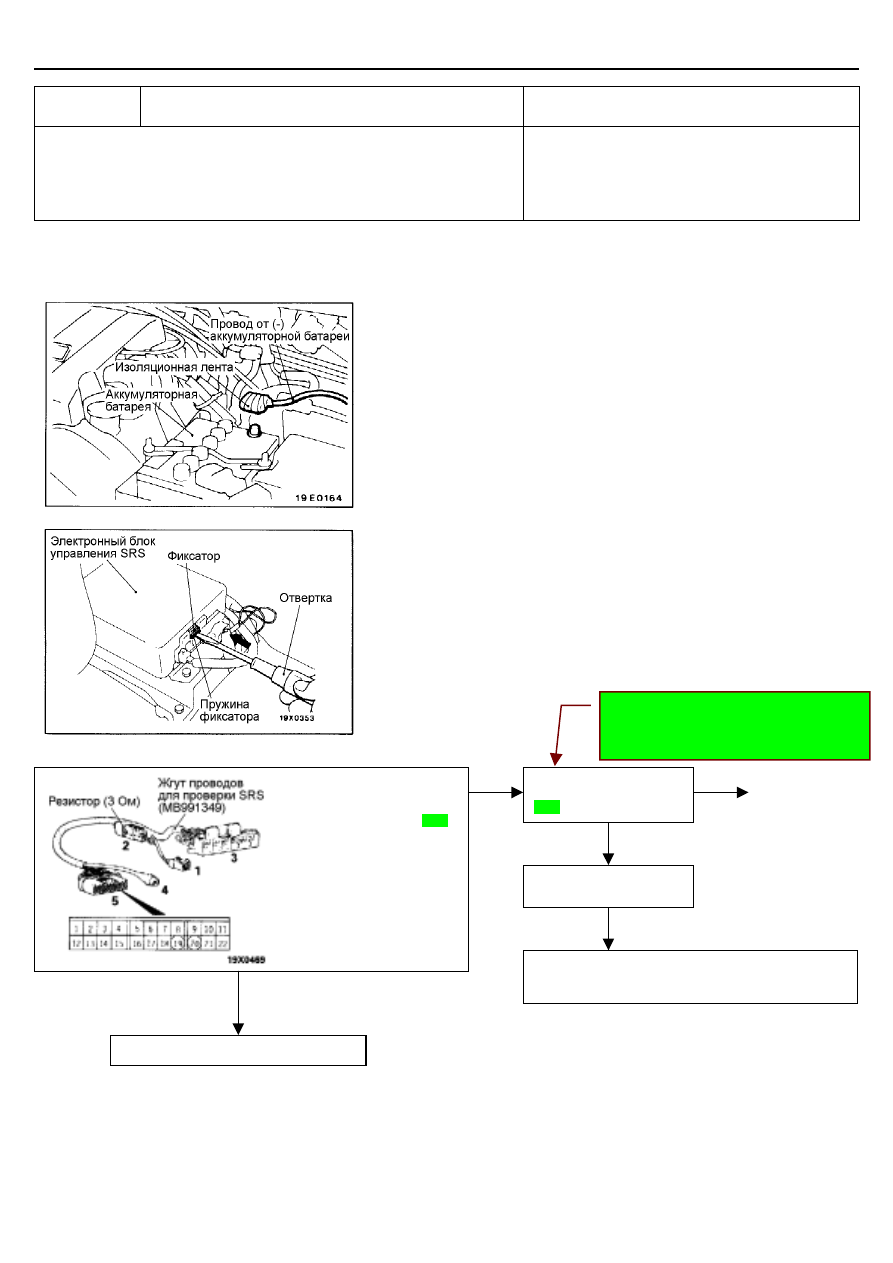

52B-15



Код № 41

Цепь питания замка зажигания IG1 (A)

Вероятная причина

[Комментарий]
Данный код неисправности выводится, если напряжение между выводом IG

1

 (A) и

"массой" меньше номинального значения в течение 5 секунд или больше.
Однако если за период 5

±

0,2 секунды состояние автомобиля возвращается к норме,

то код неисправности №41 будет автоматически стерт из памяти и контрольная
лампа SRS погаснет.

•

Неисправность (плохой контакт) в разъеме жгута
проводов или обрыв цепи в жгуте проводов.

•

Неисправность электронного блока управления SRS.







1.   Переведите ключ замка зажигания в положение "LOCK", отсоедините

провод от отрицательной клеммы аккумуляторной батареи и
заизолируйте разъем провода.
Внимание
После отсоединения силового провода от отрицательной
клеммы аккумуляторной батареи подождите не менее 60 секунд,
прежде чем приступить к дальнейшей работе.
(Смотрите страницу 52В – 4.)

2.   Снимите напольную консоль в сборе.

(Смотрите ГЛАВУ 52А – "Напольная Консоль".)





3.   Установите плоскую отвертку напротив пружины фиксатора разъема

электронного блока управления SRS и толкните пружину в
горизонтальном направлении внутрь корпуса блока.
Внимание
1.   Не прикладывайте значительного усилия для поднятия

фиксатора разъема (зеленого цвета).

2.   Не вставляйте отвертку в зазор между фиксатором (зеленого

цвета) и пружиной фиксатора (металлическая часть).

4.   Отсоедините красный 14-контактный разъем от электронного блока

управления SRS.





© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED



Переход на следующую страницу.

Выполните измерения на
разъеме (5) жгута проводов
для проверки системы SRS.

•

Отсоедините разъем С-47
электронного блока
управления SRS.

•

Подсоедините разъем (3)
жгута проводов для
проверки системы SRS.

•

Проверьте состояние
цепи между выводами
(19) и (20).
Норма: Цепь замкнута



Норма

Прим.перев.: ОШИБКА. должен быть
разъем C-48 (См. 4А-341 "Электросхем
Pajero 94" (пуб. PHJE9026-C)

Отремонтируйте

Проверьте следующие
разъемы:

С-47

Плохо

Норма

Проверьте наличие

признака неисправности.

Плохо

Проверьте жгут проводов между электронным блоком
управления SRS и "массой", при необходимости

отремонтируйте.

Плохо
