Mitsubishi Pajero (1991-1998 год). Руководство - часть 409

52A-1

ИНТЕРЬЕР

СОДЕРЖАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ................. 2

Основные технические характеристики ...........................2
Основные данные для регулировок и контроля ..............2

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ ..................... 2

ПАНЕЛЬ ПРИБОРОВ* ........................................ 3

НАПОЛЬНАЯ КОНСОЛЬ* ................................... 8

ОБЛИЦОВКА ..................................................... 10

ОБЛИЦОВКА ПОТОЛКА ...................................16

ПЕРЕДНЕЕ СИДЕНЬЕ ......................................18

ЗАДНИЕ СИДЕНЬЯ ...........................................21

РЕМЕНЬ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО СИДЕНЬЯ ....................................24

РЕМЕНЬ БЕЗОПАСНОСТИ
ЗАДНЕГО СИДЕНЬЯ .........................................26

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS) – НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ
(1) На данном автомобиле надувная подушка безопасности для водителя является дополнительным

оборудованием.

(2) В систему SRS входят следующие компоненты: датчики удара, электронный блок управления SRS (SDU),

контрольная лампа SRS, модуль надувной подушки безопасности, часовая пружина и соединительные
провода. Другие, связанные с системой SRS компоненты (которые необходимо снять/установить в связи с
обслуживанием или ремонтом системы SRS) обозначены в тексте звездочкой (*).

ВНИМАНИЕ!
(1) Неквалифицированное обслуживание или ремонт какого-либо компонента системы SRS (а также

связанного с системой SRS компонента) может привести к травме или гибели обслуживающего персонала
(в результате несанкционированного срабатывания надувной подушки безопасности), а также водителя и
переднего пассажира (в результате неработоспособности системы SRS после неквалифицированного
обслуживания или ремонта).

(2) Техническое обслуживание или ремонт любого компонента системы SRS (либо связанного с нею

компонента) должны выполняться только официальным дилером MITSUBISHI.

(3) Технический персонал дилера MITSUBISHI обязан тщательно изучить данное Руководство, в особенности

ГЛАВУ 52В – "Дополнительная система пассивной безопасности (SRS)" прежде чем приступать к
обслуживанию или ремонту любого компонента системы SRS (либо связанного с ней компонента).

© Mitsubishi Motors Corporation Dec. 1993

PWJE9086-E REVISED

ИНТЕРЬЕР –

Технические характеристики /

Специальные инструменты

52А-2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Технические данные

Подвеска сиденья

Механизм подвески

На пружинах с амортизатором

Полных ход по вертикали

мм 50

Регулировка по весу пассажира и водителя

кг 60

100

Регулировка высоты 3

ступени

Обогрев сидений

Потребляемая мощность

Вт/(при температуре в салоне 20

С)

СИЛЬНЫЙ НАГРЕВ (HIGH)

48,4

СЛАБЫЙ НАГРЕВ (LOW)

12,1

Температура срабатывания термостата

ОТКРЫТ (ON)

→

ЗАКРЫТ (OFF)

35 - 45

ЗАКРЫТ (OFF)

→

ОТКРЫТ (ON)

25 - 35

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Наименование

Технические данные

Номинальное значение

Сиденья с обогревателем

Сопротивление обогревателя спинки
сидения (между выводами)

Ом/(при температуре в салоне 20

С)

Примерно 5,8

Сопротивление обогревателя подушки
сидения (между выводами)

Ом/(при температуре в салоне 20

С)

Между выводами 1 и 3

Примерно 7,1

Между выводами 2 и 3

Примерно 7,4

Между выводами 1 и 2

Примерно 0,4

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Назначение

МВ990784

Съемник деталей
отделки

Снятие выключателей, облицовки и т.п.

МВ990826

Ключ TORX

Снятие и установка специальных винтов
крепления

© Mitsubishi Motors Corporation Dec. 1993

PWJE9086-E REVISED

ИНТЕРЬЕР –

Панель приборов

52А-3

ПАНЕЛЬ ПРИБОРОВ

СНЯТИЕ И УСТАНОВКА

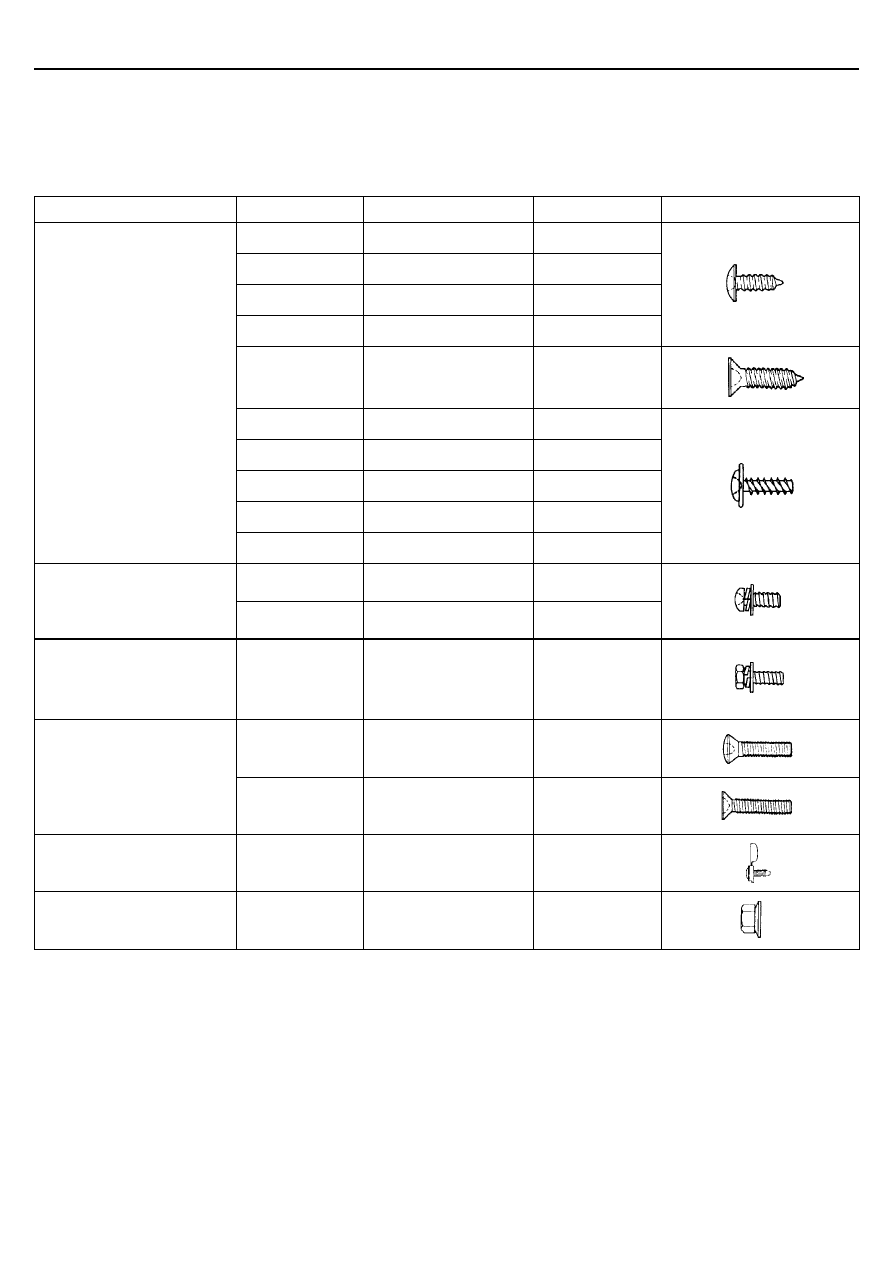

Для установки панели приборов используются болты и винты,
описания которых приводятся в таблице.
Кроме этого на рисунке указаны их кодовые обозначения.

Наименование

Обозначение

Размеры (D

L), мм

Цвет

Вид

–

Черный

–

I 5x20 –

Саморез

J 5x25 –

K 5x12 –

Винт с шайбами в сборе

L 5x20

Черный

Болт с шайбами в сборе

M 8x20 –

N 4x8 –

Мелкий крепежный винт

O 4x12

Черный

Винт с декоративным
колпачком

P 5x16 –

Гайка

Q 6 –

D - Диаметр резьбы
L - Длина резьбовой части

PWJE9086-E REVISED

ИНТЕРЬЕР –

Панель приборов

52А-4

СНЯТИЕ И УСТАНОВКА

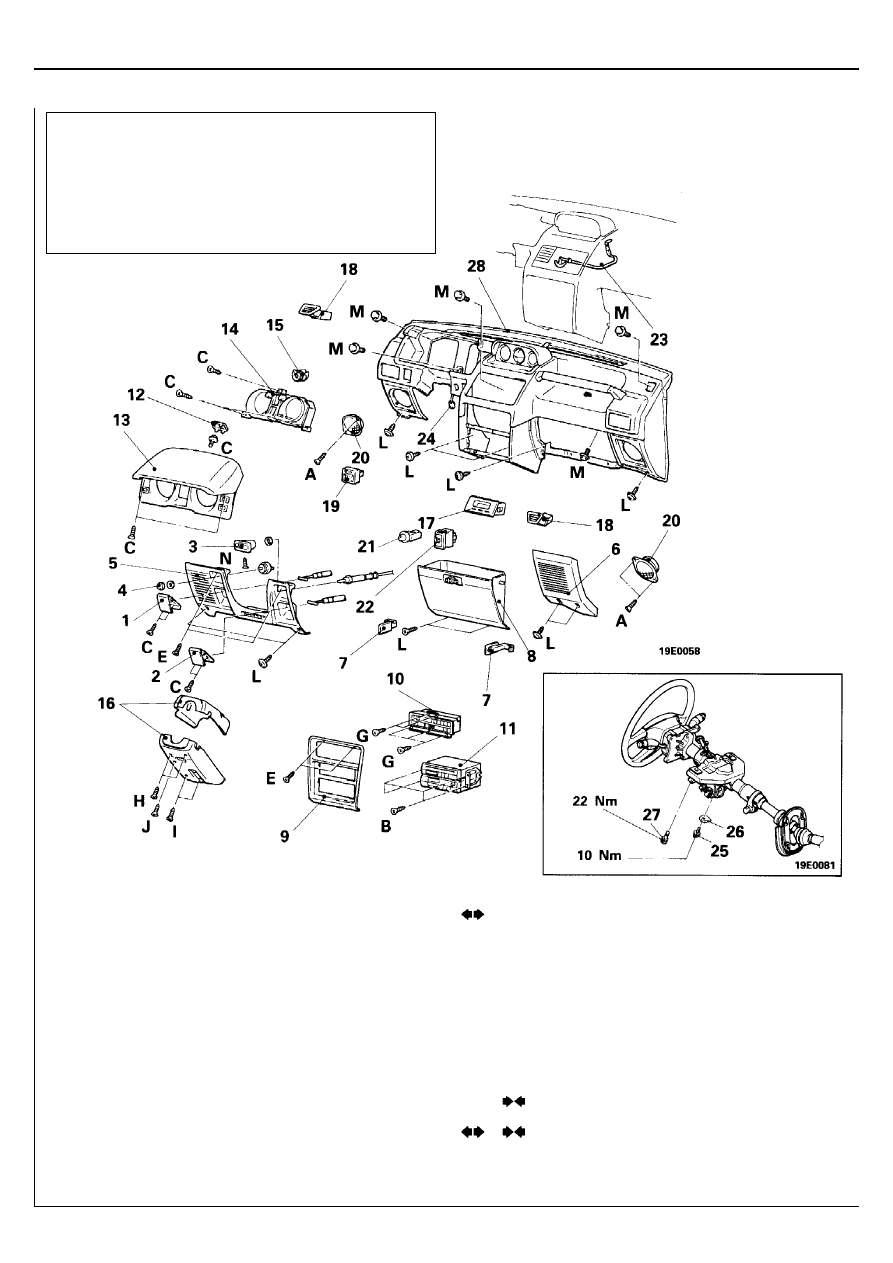

Последовательность снятия

1. Ручка открытия замка капота
2. Ручка открытия замка лючка заливной

горловины топливного бака

3. Ручка регулировки оборотов холостого хода
4. Переключатель корректора фар головного

света

5.  Нижняя крышка панели приборов
6.  Угловая крышка панели приборов
7.  Ограничитель хода вещевого ящика
8.  Вещевой ящик в сборе
9.  Центральная панель "А"
10.  Панель управления отопителем в сборе
11.  Радио или магнитола
12.  Заглушка козырька комбинации приборов
13.  Козырек комбинации приборов
14.  Комбинация приборов

15. Адаптер троса привода спидометра

<Автомобили выпуска до Октября, 1993>

16.  Кожух рулевой колонки
17.  Часы
18.  Накладка дефлектора обогрева бокового

стекла

19. Переключатель дистанционного управления

боковыми зеркалами заднего вида

20.  Передний динамик
21.  Реостат
22.  Выключатель заднего стеклоочистителя и

омывателя

23.  Трос управления вентиляцией
24.  Разъем жгута проводов
25.  Специальный винт
26.  Специальная шайба
27.  Болты рулевой колонки
28.  Панель приборов в сборе

PWJE9086-E REVISED

Предварительная и заключительная операции

•

Снятие и установка напольной консоли в сборе
(Смотрите страницу 52А-8.)

ВНИМАНИЕ: ДОПОЛНИТЕЛЬНАЯ СИСТЕМА
ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)
На автомобилях с системой SRS при снятии и
установке напольной консоли не допускайте ее удара
об электронный блок управления SRS.

содержание .. 407 408 409 410 ..
