РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Поиск неисправностей антиблокировочной системы
тормозов (ABS) <Автомобили выпуска с Июня 1994>

35-36-24

№
вывода

Сигнал

Условия проверки

Исправное состояние

Выходной сигнал, подающийся на
электромагнитный клапан
гидравлического блока для переднего
левого тормозного механизма (Вход)

Ключ зажигания: “Вкл” (ON)
(Когда электромагнитный клапан выключен
приблизительно 1 секунду после запуска двигателя.)

Напряжение
бортсети

Цепь соединение с "массой" датчика
ускорения

Всегда

0 В

Выходной сигнал, подающийся на цепь
питания реле

Ключ зажигания: “Вкл” (ON)

Напряжение
бортсети

Питание блока памяти

Всегда

Напряжение
бортсети

Выключатель стоп-сигналов
включен (ON)

Напряжение
бортсети

Входной сигнал, получаемый от
выключателя стоп-сигналов

Ключ
зажигания:
“Вкл” (ON)

Выключатель стоп-сигналов
выключен (OFF)

1 В или меньше

Положение рычага управления
раздаточной коробкой: 4H

Напряжение
бортсети

Входной сигнал, получаемый от
датчика выбора режима блокировки
межосевого дифференциала

Ключ
зажигания:
“Вкл” (ON)

Положение рычага управления
раздаточной коробкой: 4HLc

1 В или меньше

Подсоедините тестер MUT-II.

Последовательный
обмен данных с MUT-II

Тестер MUT-II

Не подсоединяйте MUT-II.

1 В или меньше

Приблизительно через 1 секунду
после запуска двигателя.
Реле включено (ON).

2 В или меньше

Выходной сигнал, подающийся
на реле электромагнитных клапанов

Ключ
зажигания:
“Вкл” (ON)

Отключение системы.
Реле выключено (OFF)

Напряжение
бортсети

Электродвигатель
насоса включен (ON)

2 В или меньше

Выходной сигнал, подающийся
на реле электродвигателя насоса

Ключ зажигания: “Вкл”
(ON) (Приблизительно
через 1 секунду после
запуска двигателя)

Электродвигатель
насоса выключен (OFF)

Напряжение
бортсети

Электромагнитный клапан повышения
оборотов холостого хода (провод "-")

Ключ зажигания: “Вкл” (ON) (Когда электродвигатель
насоса включится (ON) приблизительно через 1
секунду после запуска двигателя)

2 В или меньше

Выходной сигнал, подающийся на
электромагнитный клапан
гидравлического блока для переднего
правого тормозного механизма (Выход)

Ключ зажигания: “Вкл” (ON) (Когда электромагнитный
клапан выключится (OFF) приблизительно через 1
секунду после запуска двигателя)

Напряжение
бортсети

Электромагнитный клапан повышения
оборотов холостого хода (провод "+")

Напряжение
бортсети

СОСТОЯНИЕ ЦЕПИ И СОПРОТИВЛЕНИЕ МЕЖДУ ВЫВОДАМИ РАЗЪЕМА СО СТОРОНЫ ЖГУТА
ПРОВОДОВ

Перед началом проверки состояния цепи и сопротивления поверните ключ зажигания в положение “Выкл” (OFF) и
отсоедините разъемы электронного блока управления ABS.

Выполните проверку между выводами, указанными в таблице.

Расположение выводов показано на рисунке.

Прим.ред.: скорее всего здесь проверка
напряжения на выводах разъемов со
стороны жгута проводов.

Прим.перев.:
ИСПРАВЛЕНО
ориг: 4Lc

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Поиск неисправностей антиблокировочной системы
тормозов (ABS) <Автомобили выпуска с Июня 1994>

35-36-25

№
вывода

Сигнал

Условия проверки

Исправное состояние

Режим 2WD (муфта подключения
переднего моста выключена)

Напряжение
бортсети

Входной сигнал, получаемый от
датчика включения муфты
подключения переднего моста

Ключ
зажигания:
“Вкл” (ON)

Режим 4WD (муфта подключения
переднего моста включена)

1 В или меньше

Ключ зажигания: “ВКЛ” (ON)

Напряжение
бортсети

46*

Замок зажигания

Ключ зажигания: “ПУСК” (START)

0 В

Датчика включения блокировки
заднего дифференциала: "Вкл" (ON)

0 В

46*

Входной сигнал, получаемый от
датчика включения блокировки
заднего дифференциала

Ключ
зажигания:
“Вкл” (ON)

Датчика включения блокировки
заднего дифференциала: "Выкл" (OFF)

Напряжение
бортсети

Подсоедините MUT-II

0 В

Входной сигнал режима диагностики
(подключен или отключен MUT-II)

Не подсоединяйте MUT-II

Приблизительно 12 В

Входной сигнал на управление реле
электромагнитных клапанов

Ключ зажигания: “ВКЛ” (ON)

Напряжение
бортсети

Электродвигатель
насоса включен (ON)

Напряжение
бортсети

Управление электродвигателем насоса

Ключ зажигания: “ВКЛ”
(ON) (Приблизительно
через 1 секунду после
запуска двигателя)

Электродвигатель
насоса выключен (OFF)

0,5 В или меньше

Контрольная лампа ABS не горит.

Напряжение
бортсети

Выходной сигнал, подающийся на
контрольную лампу ABS

Ключ
зажигания:
“ВКЛ” (ON)

Контрольная лампа ABS горит.

0-2 В

Выходной сигнал, подающийся на
электромагнитный клапан
гидравлического блока для переднего
правого тормозного механизма (Вход)

Ключ зажигания: “ВКЛ” (ON)
(Когда электромагнитный клапан выключится (OFF)
приблизительно через 1 секунду после запуска
двигателя)

Напряжение
бортсети

ПРИМЕЧАНИЕ
(1) *

: отмечены автомобили без блокировки заднего дифференциала.

(2) *

: отмечены автомобили с блокировкой заднего дифференциала.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Поиск неисправностей антиблокировочной системы
тормозов (ABS) <Автомобили выпуска с Июня 1994>

35-36-26

СОСТОЯНИЕ ЦЕПИ И СОПРОТИВЛЕНИЕ МЕЖДУ ВЫВОДАМИ РАЗЪЕМА СО СТОРОНЫ ЖГУТА
ПРОВОДОВ

Выполните проверку между выводами, указанными в приведенной ниже таблице.

Расположение выводов показано на рисунке.

№ вывода

Сигнал

Исправное состояние

1 - "масса" кузова

Электромагнитный клапан гидравлического блока для
левого переднего тормозного механизма (на выходе)

4,7

0,25 Ом

2 - "масса" кузова

Электромагнитный клапан гидравлического блока для
задних тормозных механизмов (на выходе)

4,7

0,25 Ом

3 - "масса" кузова

Электромагнитный клапан гидравлического блока для
задних тормозных механизмов (на входе)

9,0

0,5 Ом

7 - 20

Датчик частоты вращения левого переднего колеса
(провод "+")

0,9

1,1 Ом

8 - 21

Датчик частоты вращения правого заднего колеса
(провод "+")

1,3

2,1 Ом

9 - 22

Датчик частоты вращения левого заднего колеса
(провод "+")

1,3

2,1 Ом

10 - 23

Датчик частоты вращения правого переднего колеса
(провод "+")

0,9

1,1 Ом

14 - "масса" кузова

Электромагнитный клапан гидравлического блока для
левого переднего тормозного механизма (на входе)

9,0

0,5 Ом

15 - "масса" кузова

25 - "масса" кузова

Соединение с "массой" электронного блока
управления ABS

Цепь замкнута

39 - 43

Электромагнитный клапан повышения оборотов
холостого хода

36-44 Ом

41 - "масса" кузова

Электромагнитный клапан гидравлического блока для
правого переднего тормозного механизма (на выходе)

4,7

0,25 Ом

42 - "масса" кузова

Соединение с "массой" электронного управления ABS

Цепь замкнута

48 - "масса" кузова

Входной сигнал цепи управления реле электромагнитных
клапанов

Цепь замкнута

49 - "масса" кузова

Цепь управления электродвигателем насоса
гидравлического блока ABS

Цепь замкнута

52 - "масса" кузова

Электромагнитный клапан гидравлического блока для
правого переднего тормозного механизма (на входе)

9,0-0,5 Ом

Прим.ред.: скорее всего рисунок со
страницы 35-36-24.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Технические операции на
автомобиле

35-37

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ПРОВЕРКА И РЕГУЛИРОВКА ПЕДАЛИ
ТОРМОЗА

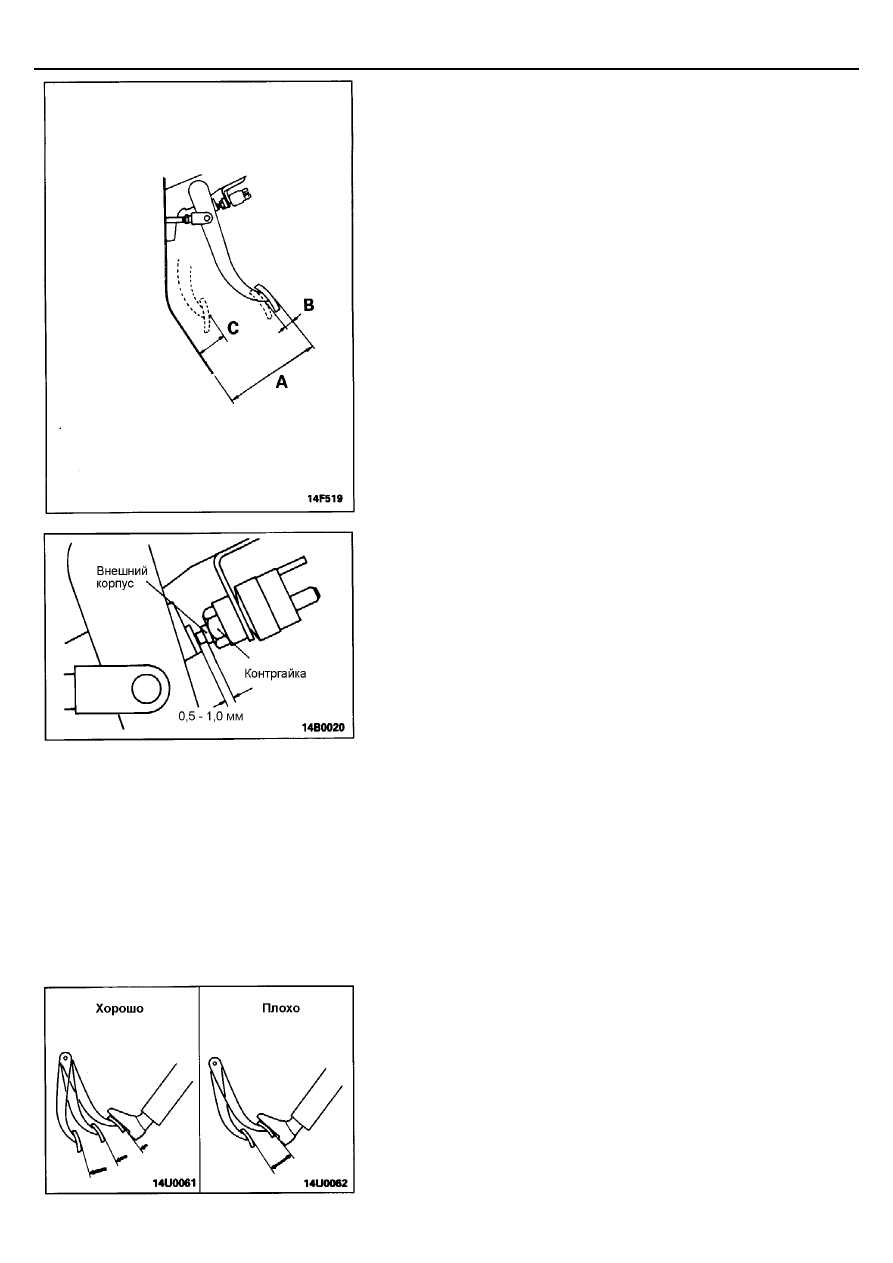

Измерьте высоту "А" расположения педали тормоза над полом, как
показано на рисунке.
Номинальное значение (А): 186-191 мм

Запустите двигатель, нажмите на педаль тормоза с усилием
приблизительно 500 Н (50 кг.). Измерьте расстояние (С) между
педалью тормоза и полом салона.
Номинальное значение (С): 100 мм или больше

Когда двигатель заглушен, два-три раза нажмите на педаль тормоза.
После уменьшения разряжения из вакуумного усилителя тормозов
нажмите на педаль тормоза рукой и измерьте свободный ход (В)
педали.
Номинальное значение (В): 3-8 мм

Регулировка высоты расположения педали тормоза над полом.
(1) Ослабив контргайку выключателя стоп-сигналов, отверните

выключатель до положения, в котором педаль тормоза не
касается выключателя.

(2) Отрегулируйте положение педали тормоза вращением толкателя

главного тормозного цилиндра с помощью пассатижей
(предварительно ослабив контргайку толкателя).

(3) Заверните выключатель стоп-сигналов до касания с педалью

тормоза (перед точкой, в которой педаль тормоза начинает
движение). Из этого положения отверните выключатель на 0,5-1
оборот, а затем затяните контргайку выключателя.
Внимание
Убедитесь в том, что лампы стоп-сигналов не горят при
отпущенной педали тормоза.

ПРОВЕРКА РАБОТЫ ВАКУУМНОГО
УСИЛИТЕЛЯ ТОРМОЗОВ

Простая проверка работы вакуумного усилителя тормозов производится
следующим образом.
1.

Запустите двигатель на одну-две минуты и затем заглушите его.
Если при первом нажатии на педаль тормоза она выжимается до
упора, а при последующих нажатиях ее ход постепенно уменьшается,
то вакуумный усилитель работает нормально. Если при
последовательных нажатиях на педаль ее ход остается неизменным,
то вакуумный усилитель тормозов неисправен.
