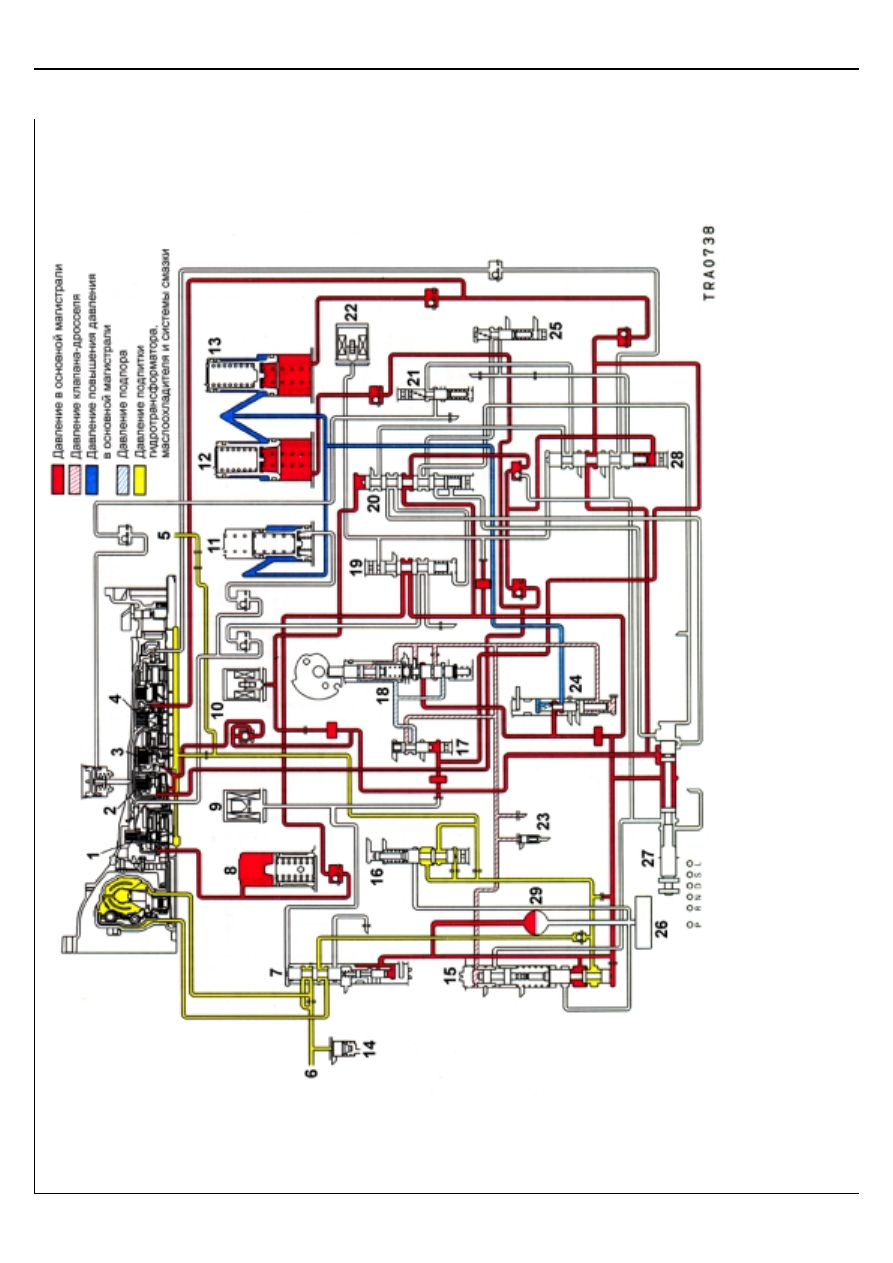

АВТОМАТИЧЕСКАЯ КПП – Общая информация 23-25-1 ГИДРАВЛИЧЕСКАЯ СХЕМА <V4AW3> (1) R (ПЕРЕДАЧА ЗАДНЕГО ХОДА)
1 - Му фт а по выша юще й пе р е д а ч и , 2 - Му фт а пр я м о й пе р е д а ч и , 3 - Торм оз п е рвой пе р е д а ч и и пе р е д а ч и за д н е го хода , 4 - В у д ли н и те ль короб ки пе р е д а ч , 5 - В
м аслоохлади те ль , 6 - Клап ан
уп ра вл е н ия
му ф то й
б л окировки
ги дрот ран с форм ат ора , 7 - А кку м улят о р
С 0 , 8 - Э л ект ром аг н и тн ый
клап ан
№ 3, 9 - Э л ект ром аг н и тн ый клап ан № 1, 10 - А кку м улят о р В 0 , 11 - А кку м улят о р С 2 , 12 - А кку м улят о р В 2 , 13 - П е р е пу с кно й клап ан м аслоохлади те ля , 14 - Ос но вно й
рег улят о р д а вл е н ия , 15 - Вс по мо га те л ь ный рег улят о р д а вл е н ия , 16 - Пон и ж а ющий клап ан , 17 - Клап ан -дроссель , 18 - Клап ан пе р е кл юч е н ия 3-4, 19 - Клап ан
пе р е кл юч е н ия
2-3, 20 - Моду ли ру ю щ и й
клап ан
об есп ечен и я
торм ож ен ия
дв и гат елем
на 2- й
пе р е д а ч е , 21 - Э л ект ром аг н и тн ый
клап ан
№ 2, 22 - Предохран и те льн ы й клап ан , 23 - Клап ан у п ра вл е н ия г и дроакку м улят орам и , 24 - Моду ли ру ю щ и й клап ан о б е с пе ч е ния т орм ож ен ия дв и гат елем на 1- й
пе р е д а ч е , 25 - Фи л ь тр , 26 - Клап ан выб ора ди ап аз он а , 27 - Клап ан пе р е кл юч е н ия 1-2, 28 - Маслян ый н асос . © Mitsubishi Motors Corporation Dec. 1993 PWJE9086-E Added
|
