МЕХАНИЧЕСКАЯ КПП –

Коробка передач и раздаточная

коробка в сборе

22-15

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

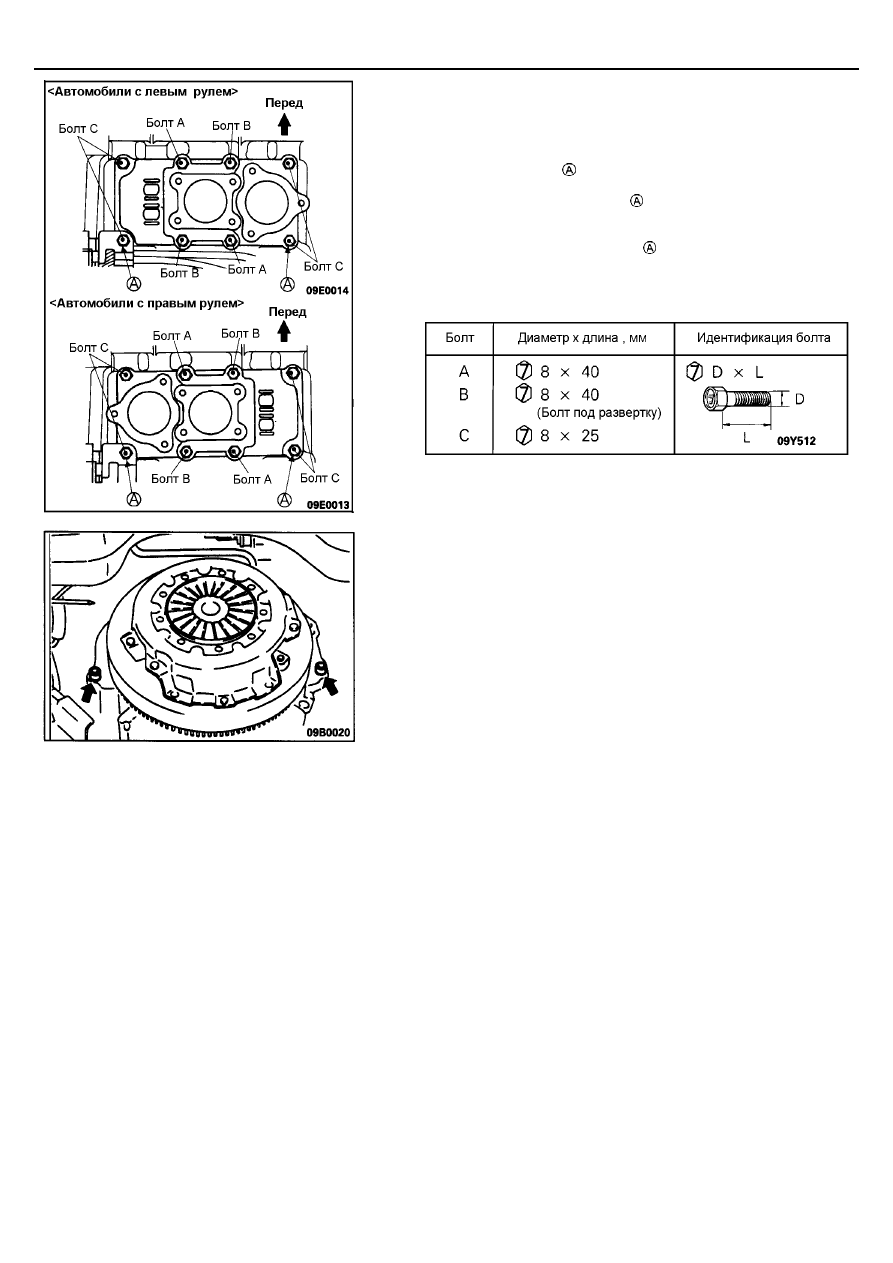

27. УСТАНОВКА КРЫШКИ МЕХАНИЗМА УПРАВЛЕНИЯ

КПП И РАЗДАТОЧНОЙ КОРОБКОЙ

(1)  Удалите остатки контрящего клея с резьбы болтов крепления в

местах, отмеченных   на рисунке.

(2)  С помощью специального приспособления (метчик М8х1,25)

очистите резьбовые отверстия   крышки механизма управления
КПП и раздаточной коробкой от остатков контрящего клея.

(3)  Нанесите рекомендованный контрящий клей на резьбу болтов

крепления в местах, отмеченных   на рисунке.
Клей: 3M Stud Locking N04710 или эквивалентный

(4) Размеры болтов различны и зависят от их мест расположения, не

перепутайте болты разной длины при установке.

26. УСТАНОВКА КОРОБКИ ПЕРЕДАЧ И РАЗДАТОЧНОЙ

КОРОБКИ В СБОРЕ

На блоке цилиндров установлены две направляющих втулки.
Проверьте, что при подсоединении коробки передач и раздаточной
коробки в сборе к двигателю, отверстия под болты крепления коробки
передач совмещены с направляющими втулками.





23-1

АВТОМАТИЧЕСКАЯ

КОРОБКА ПЕРЕДАЧ

СОДЕРЖАНИЕ







































ОБЩАЯ ИНФОРМАЦИЯ ..................................... 2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ............... 26

Таблица моделей АКПП ............................... 26
Таблица передаточных чисел ...................... 26
Основные технические характеристики..... 26-1
Основные данные для регулировок
и контроля ...................................................... 27
Смазочные материалы .................................. 28
Герметики и клей .......................................... 28

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ ................ 28-1

ПОИСК НЕИСПРАВНОСТЕЙ <V4AW2> ........... 29

ПОИСК НЕИСПРАВНОСТЕЙ <V4AW3> ........ 35-1

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ ....................................... 35-37

Проверка уровня масла (ATF) в АКПП..... 35-37
Замена масла для АКПП (ATF) ................ 35-38
Проверка и замена масла
в раздаточной коробке ............................. 35-38
Проверка и регулировка троса привода
дроссельной заслонки ............................. 35-38
Расположение компонентов системы
управления АКПП (ELC-4A/T) <V4AW3>  ... 35-40
Проверка компонентов
системы управления <V4AW3>  ............... 35-43
Проверка на полностью заторможенном
автомобиле (stall test) .................................... 36
Проверка давления в гидросистеме
управления АКПП............................................... 37
Проверка давления скоростного
регулятора <только V4AW2> ........................ 37
Проверка давления в основной
магистрали .................................................... 38
Проверка датчика выбора режима
блокировки межосевого дифференциала ... 40






Проверка датчика включения блокировки
межосевого дифференциала .......................40
Проверка датчика включения режима 4WD ....40
Проверка датчика выбора режима HI/LO......40
Проверка выключателя блокировки
стартера .........................................................41
Проверка работы рычага селектора АКПП .....43
Регулировка выключателя блокировки
стартера и троса управления АКПП..............43



© Mitsubishi Motors Corporation   Jun.   1994

PWJE9086-F Revised







23-1-1

Проверка блока управления полным
приводом (4WD)  ............................................ 44
Замена троса привода спидометра ............. 44
Замена сальников раздаточной коробки ..... 44
Проверка датчика температуры
масла для АКПП (ATF) ............................... 44-1

МЕХАНИЗМ УПРАВЛЕНИЯ
КОРОБКОЙ ПЕРЕДАЧ И
РАЗДАТОЧНОЙ КОРОБКОЙ ........................... 45

РЫЧАГ СЕЛЕКТОРА В СБОРЕ ....................... 48

МАСЛООХЛАДИТЕЛЬ КПП,
ТРУБКИ И ШЛАНГИ .......................................... 50

КОРОБКА ПЕРЕДАЧ И РАЗДАТОЧНАЯ
КОРОБКА В СБОРЕ .......................................... 52













© Mitsubishi Motors Corporation   Dec.   1993

PWEJ9086-E Added







23-1-2
