СИСТЕМА ВПУСКА И ВЫПУСКА –

Выпускной коллектор
<6G72–24 КЛАПАННЫЙ>

15-9-2

ВЫПУСКНОЙ КОЛЛЕКТОР <6G72–24 КЛАПАННЫЙ>

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операции

•



Снятие и установка приемной трубы системы
выпуска (Смотрите страницу 15-12.)

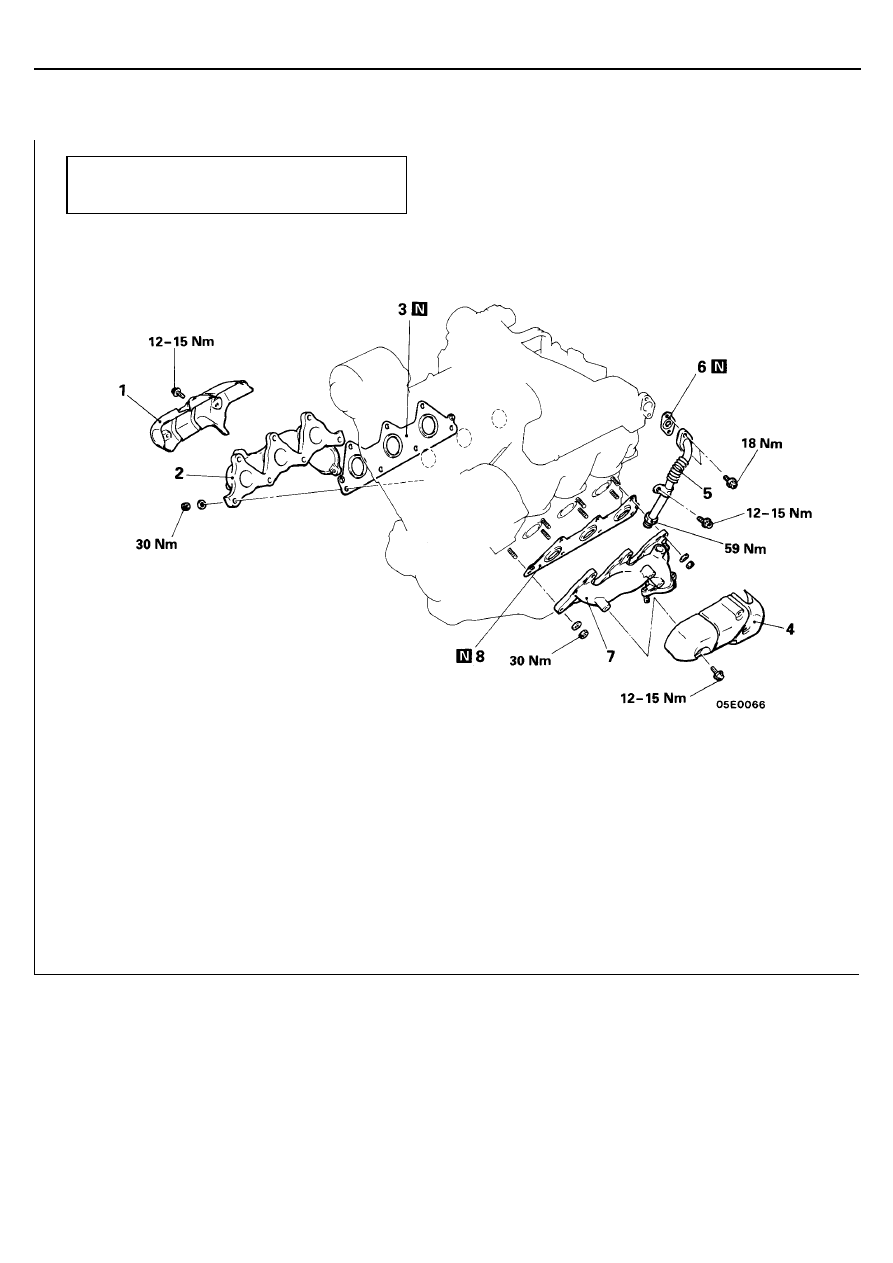

Последовательность снятия выпускного
коллектора (правая часть блока цилиндров)

Последовательность снятия выпускного
коллектора (левая часть блока цилиндров)

•



Воздуховод и крышка корпуса воздушного
фильтра

1. Теплозащита (правая часть)
2. Выпускной коллектор (правая часть)
3. Прокладка

•



Аккумуляторная батарея и поддон аккумуляторной
батареи

4. Теплозащита (левая часть)
5. Трубка системы рециркуляции отработавших газов
6. Прокладка
7. Выпускной коллектор (левая часть)
8. Прокладка

ПРОВЕРКА

ПРОВЕРКА ВЫПУСКНОГО КОЛЛЕКТОРА

•



Проверьте все детали на отсутствие повреждений или трещин.

СИСТЕМА ВПУСКА И ВЫПУСКА –

Трубы системы выпуска, глушитель и каталитический
нейтрализатор <4G64, 6G72–12 КЛАПАННЫЙ>

15-10

ТРУБЫ СИСТЕМЫ ВЫПУСКА, ГЛУШИТЕЛЬ И КАТАЛИТИЧЕСКИЙ
НЕЙТРАЛИЗАТОР <4G64, 6G72–12 КЛАПАННЫЙ>

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операции

•



Снятие и установка нижнего защитного кожуха

<6G72>

<4G64>

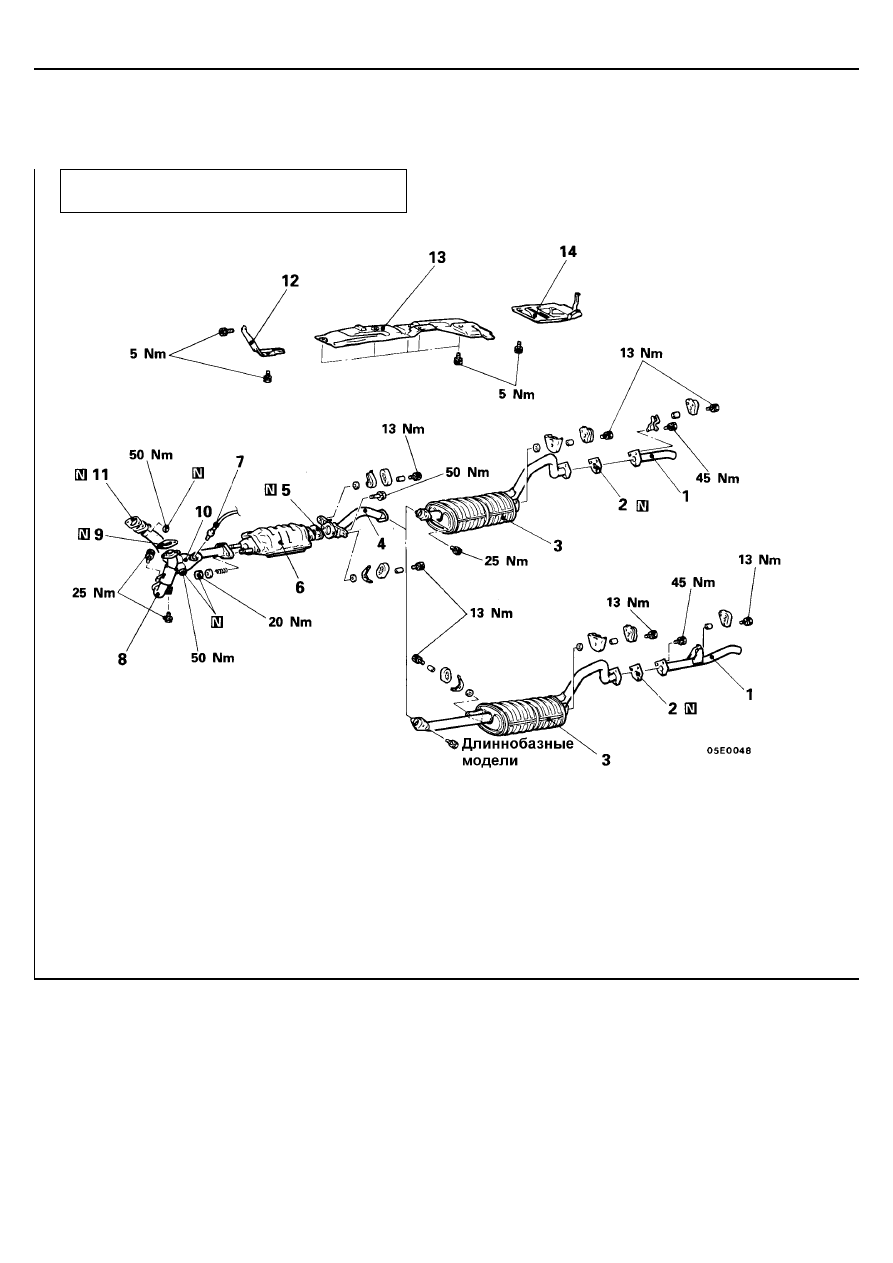

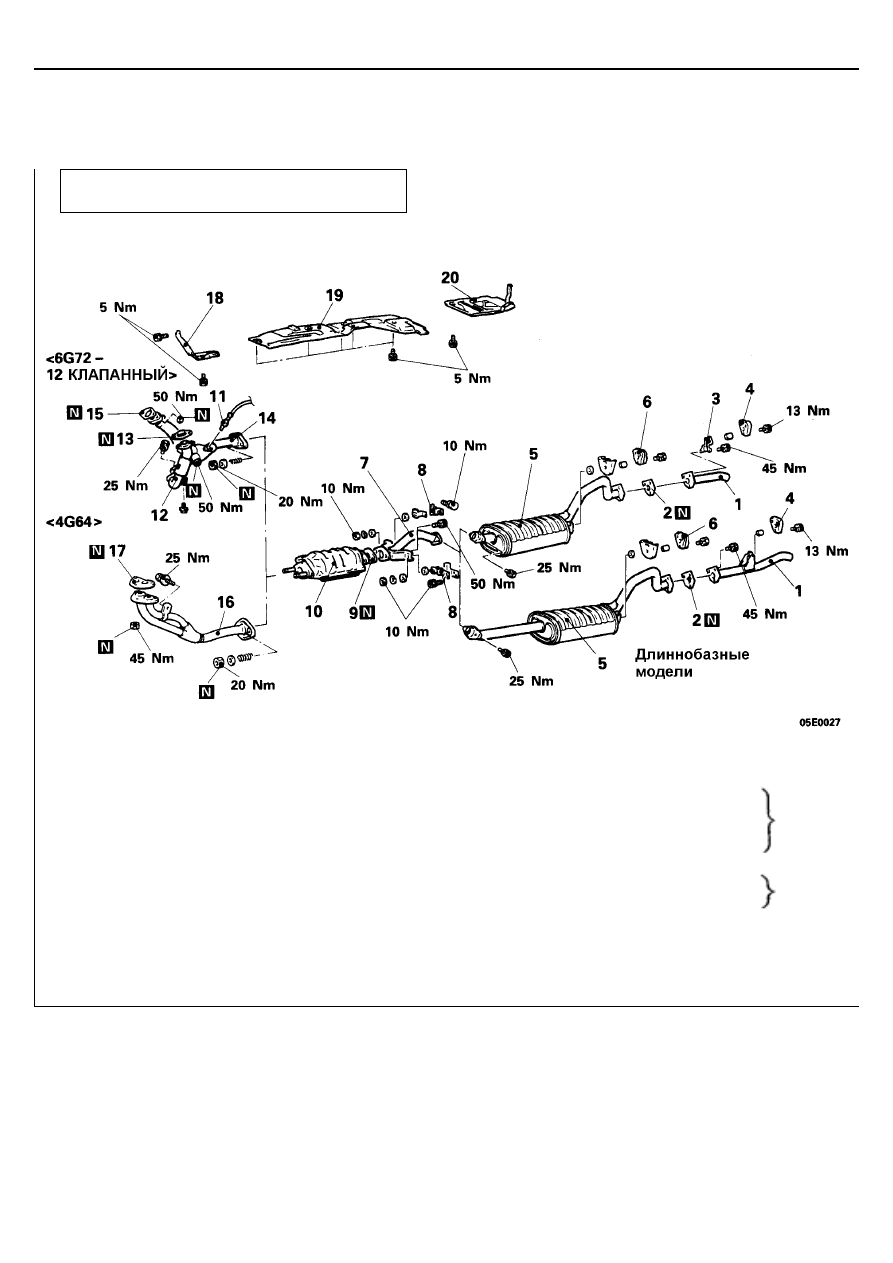

Последовательность снятия
1. Задняя труба системы выпуска
2. Прокладка
3. Кронштейн (для резинометаллического

кронштейна)

4. Резинометаллический кронштейн
5. Главный глушитель
6. Элемент крепления главного глушителя
7. Центральная труба системы выпуска
8. Демпфирующий подвес
9. Прокладка
10. Каталитический нейтрализатор
11. Кислородный датчик

12. Приемная труба системы

выпуска (левая часть)

13. Прокладка
14. Приемная труба системы

выпуска (правая часть)

15. Прокладка
16. Приемная труба системы выпуска
17. Прокладка
18. Теплозащита
19. Передний теплозащитный кожух
20. Теплозащита заднего отопителя

<Автомобили с задним отопителем>

ПРОВЕРКА

•



Проверьте глушители и трубы на отсутствие коррозии или
повреждения.

•



Проверьте резинометаллические кронштейны и демпфирующие
подвесы на отсутствие износа или повреждения.

•



Проверьте отсутствие утечек отработавших газов из глушителей и
трубопроводов системы выпуска.

СИСТЕМА ВПУСКА И ВЫПУСКА –

Трубы системы выпуска
и глушитель <4D56>

15-11

ТРУБЫ СИСТЕМЫ ВЫПУСКА И ГЛУШИТЕЛЬ <4D56>

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная
операции

•



Снятие и установка теплозащиты
главного тормозного цилиндра
<Автомобили с правым рулем>

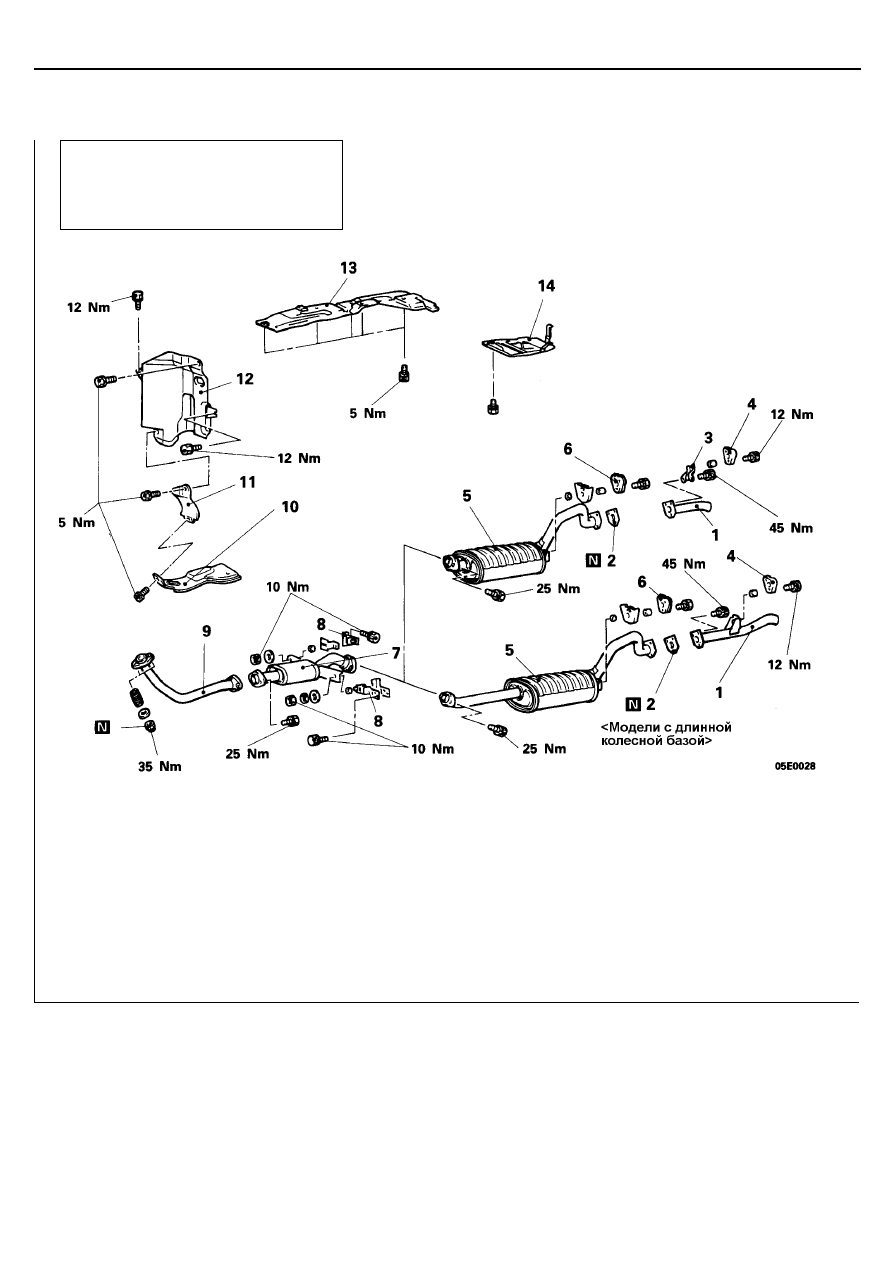

Последовательность снятия

1. Задняя труба системы выпуска
2. Прокладка
3. Кронштейн (для резинометаллического

кронштейна)

4. Резинометаллический кронштейн
5. Главный глушитель
6. Резинометаллический кронштейн
7. Дополнительный глушитель
8. Демпфирующий подвес
9. Приемная труба системы выпуска

10. Теплозащитный кожух брызгозащитной

панели (dash panel heat protector)

11. Теплозащита
12. Верхний теплозащитный кожух

брызгозащитной панели (dash panel heat
protector upper)

13. Передний теплозащитный кожух
14. Теплозащита заднего отопителя

<Для автомобилей с задним отопителем>

ПРОВЕРКА

•



Проверьте глушители и трубы на отсутствие коррозии или
повреждения.

•



Проверьте резинометаллические кронштейны и демпфирующие
подвесы на отсутствие износа или повреждения.

•



Проверьте отсутствие утечек отработавших газов из глушителей и
трубопроводов системы выпуска.
