ТОПЛИВНАЯ СИСТЕМА <4G64> –

Проверка компонентов системы
впрыска топлива (MPI) на автомобиле

13-102

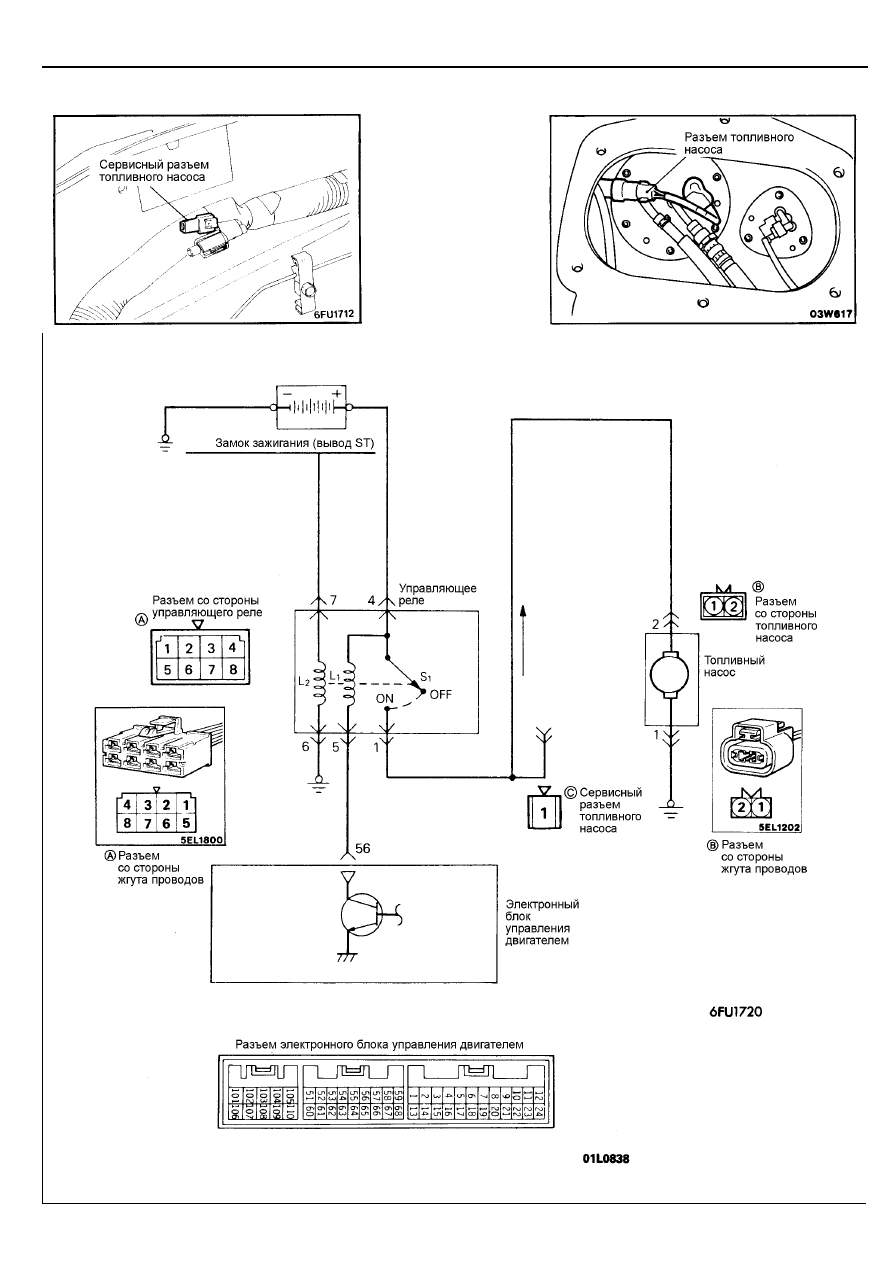

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

•



Топливный насос приводится в действие, когда
коленчатый вал двигателя прокручивается стартером
и когда работает двигатель.
При прокрутке коленчатого вала двигателя стартером
(ключ зажигания находится в положении "START") ток
подается от замка зажигания по обмотке управляющего
реле на "массу". В результате выключатель в
управляющем реле переключается в положение "ON"
(ВКЛ) и питание через обмотку управляющего реле
подается от аккумуляторной батареи на топливный насос.

•



Когда двигатель начал работать, электронный блок
управления двигателем переключает встроенный
силовой транзистор в положение "ON" (ВКЛ), после чего
питание подается через обмотку управляющего реле на
топливный насос.

•



Когда выключатель в управляющем реле находится в
положении "ON" (ВКЛ), то напряжение аккумуляторной
батареи также подводится к электронному блоку
управления двигателем, который таким образом
определяет, что питание подано на топливный насос
(насос работает).

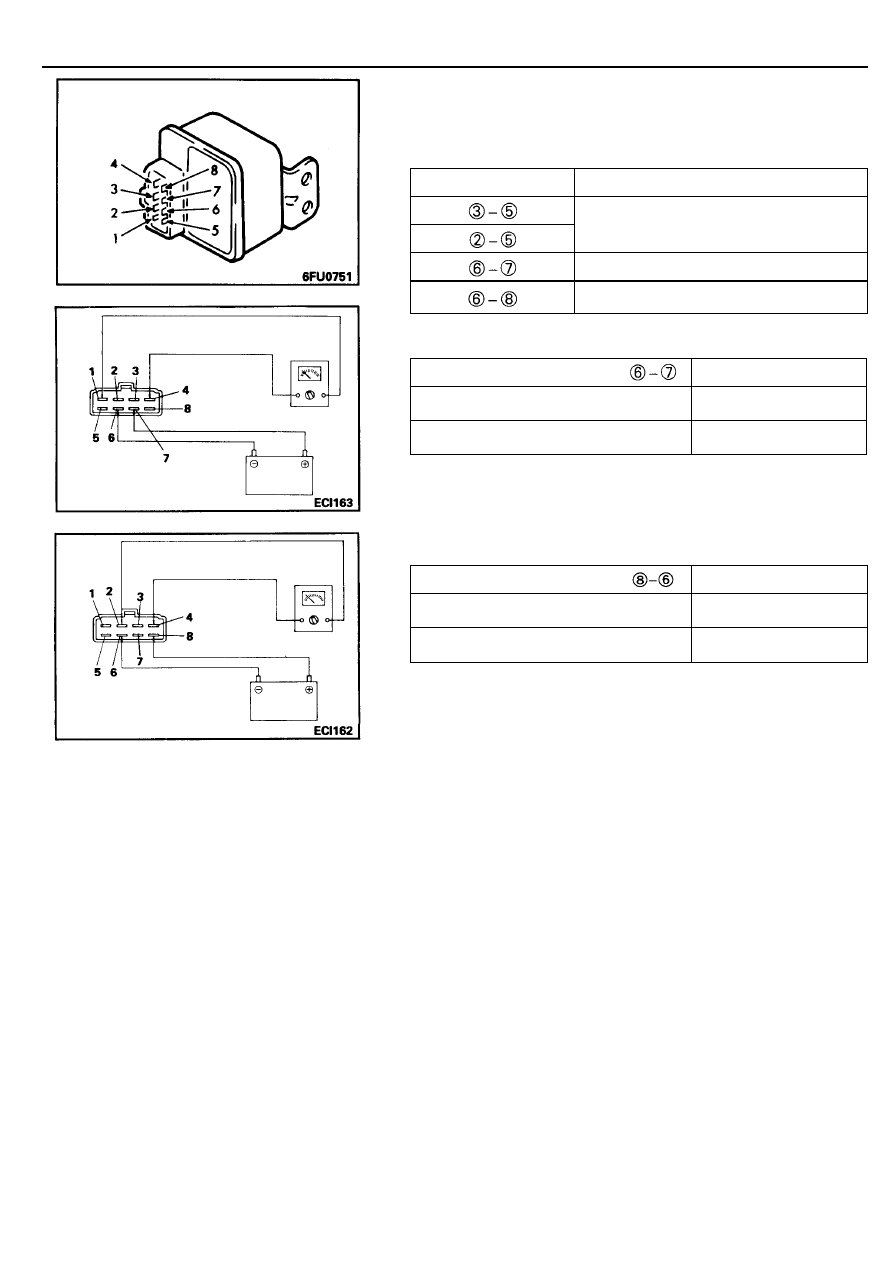

ПРОВЕРКА
С помощью многофункционального тестера (MUT)

Функция
(FUNCTION)

Пункт
№

Действие

Условия проведения
проверки

Описание проверки

Нормальное
состояние

Пережмите пальцами
шланг возврата топлива
и почувствуйте
пульсацию топлива

Пульсации должны
быть

Проверка
исполнительных
устройств
(ACTUATOR
TEST)

07

Приведение
в действие
топливного
насоса и
циркуляция
топлива

•



Коленчатый вал

двигателя
прокручивается
стартером

•



Топливный насос

приводится в действие
принудительно

(При проверке должны
выполняться оба условия)

Прислушайтесь (около
топливного бака) к звуку
работающего топливного
насоса

Звук должен
прослушиваться

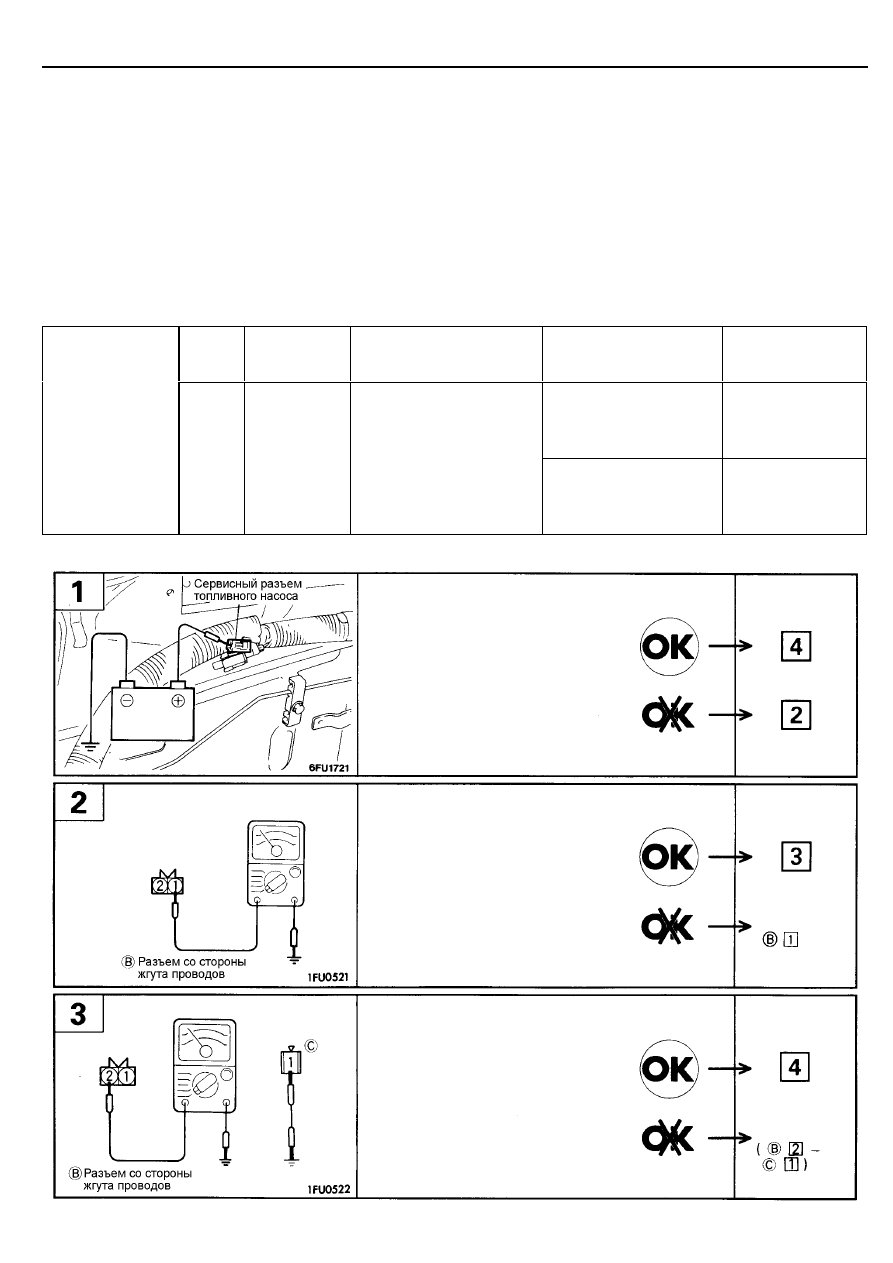

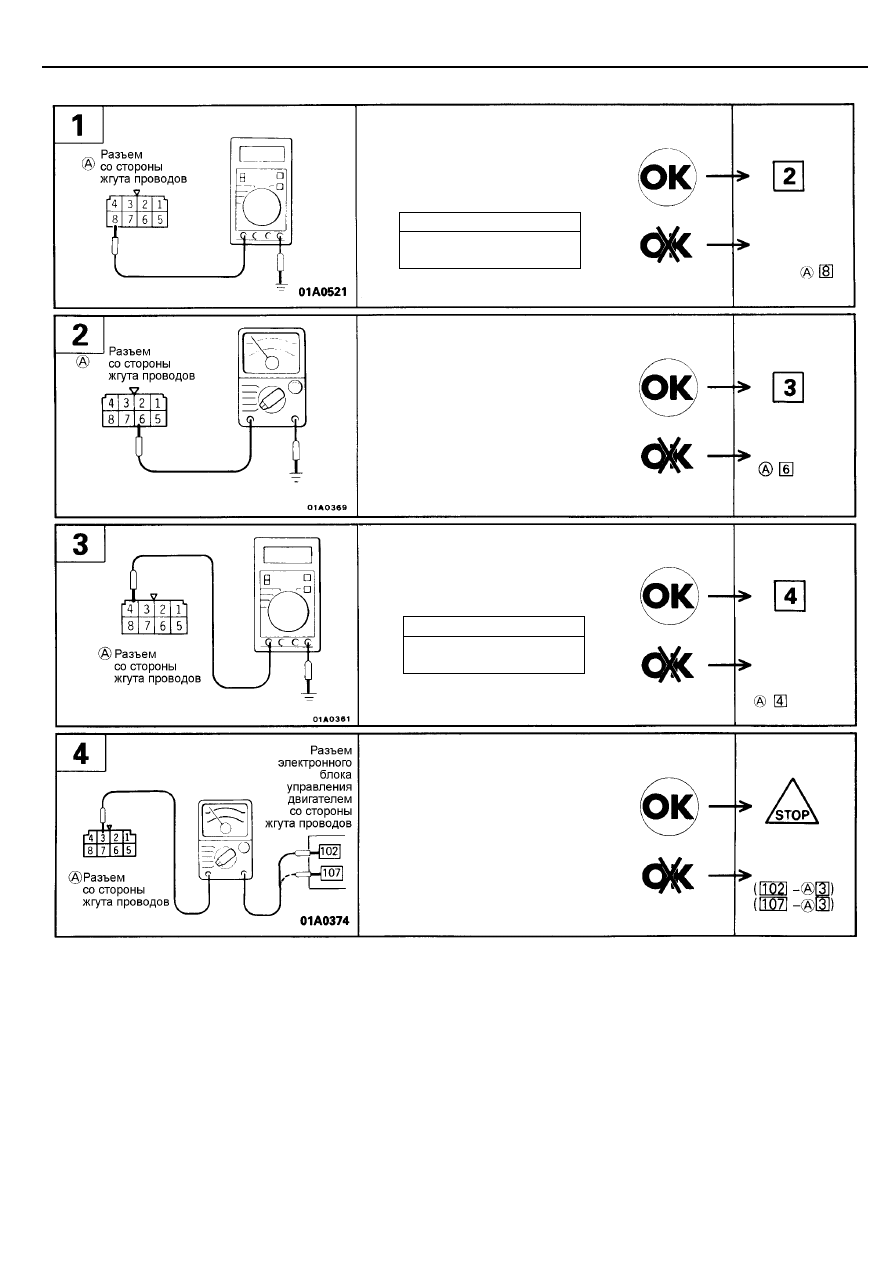

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

•



Подведите напряжение от

аккумуляторной батареи к
сервисному разъему и приведите в
действие топливный насос.

Проверьте цепь соединения с "массой"
на отсутствие обрыва.

•



Разъем топливного

насоса: Отсоединен

Проверьте наличие замкнутой цепи
между топливным насосом и сервисным
разъемом насоса:

•



Разъем топливного

насоса: Отсоединен

Отремон-
тируйте
проводку.
(

 -

"Масса")

Отремон-
тируйте
проводку
