ДВИГАТЕЛЬ <6G7> -

Прокладка головки цилиндров



11-21

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

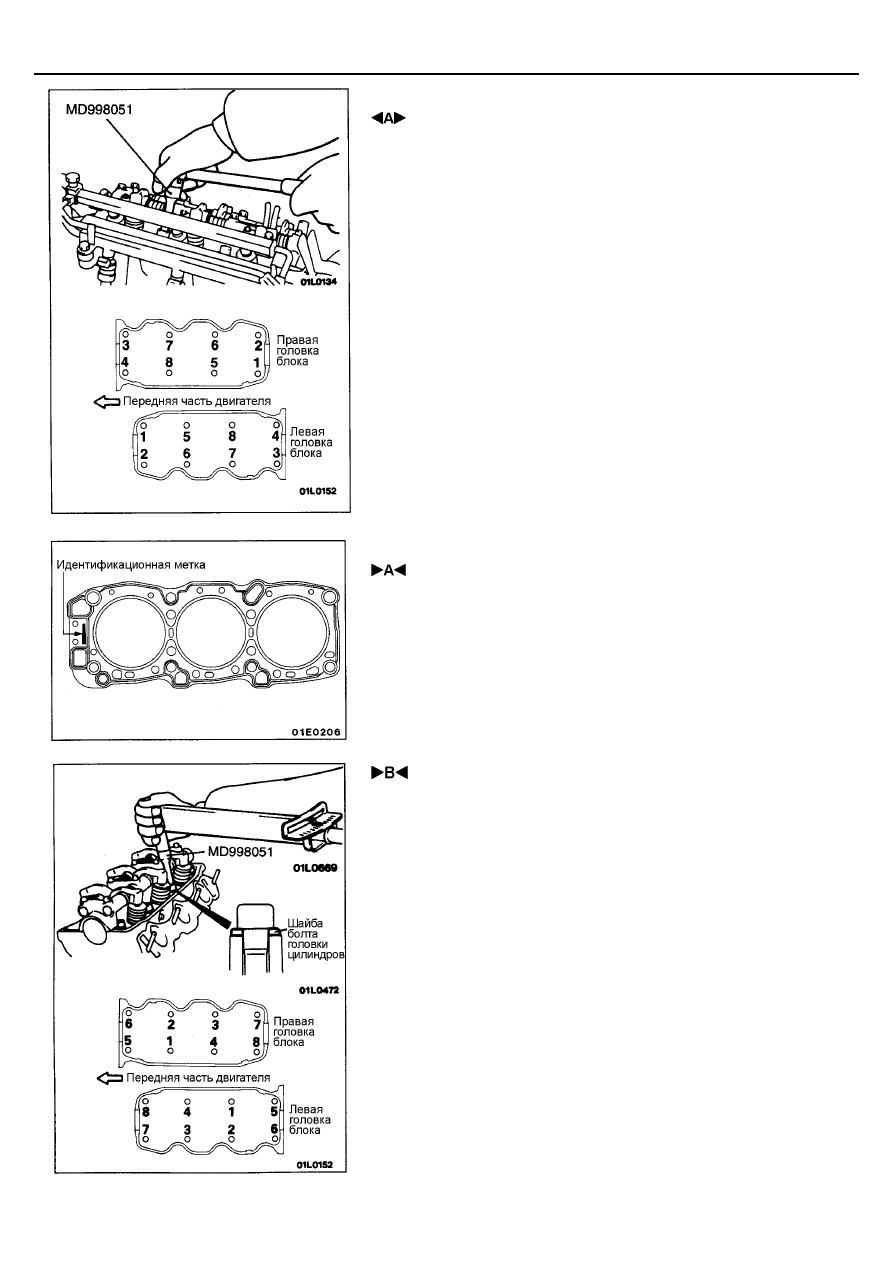

 СНЯТИЕ ГОЛОВКИ ЦИЛИНДРОВ В СБОРЕ

Отверните болты в 2 или 3 этапа в последовательности, указанной на
рисунке, а затем снимите головку цилиндров в сборе.









ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ПРОКЛАДКИ ГОЛОВКИ ЦИЛИНДРОВ

(1)  Обезжирьте рабочие поверхности прокладки головки цилиндров.
(2)  Поместите прокладку головки цилиндров на блок цилиндров,

расположив идентификационную метку вверх к передней части
двигателя.

 УСТАНОВКА ГОЛОВКИ ЦИЛИНДРОВ В СБОРЕ

Заворачивайте болты в 2 или 3 этапа в последовательности, указанной на
рисунке, а затем затяните болты головки цилиндров при помощи
специального инструмента и динамометрического ключа.
Внимание
Устанавливайте шайбы болтов головки цилиндров фаской вверх, как
показано на рисунке.

















ДВИГАТЕЛЬ <6G7> -

Прокладка головки цилиндров



11-22

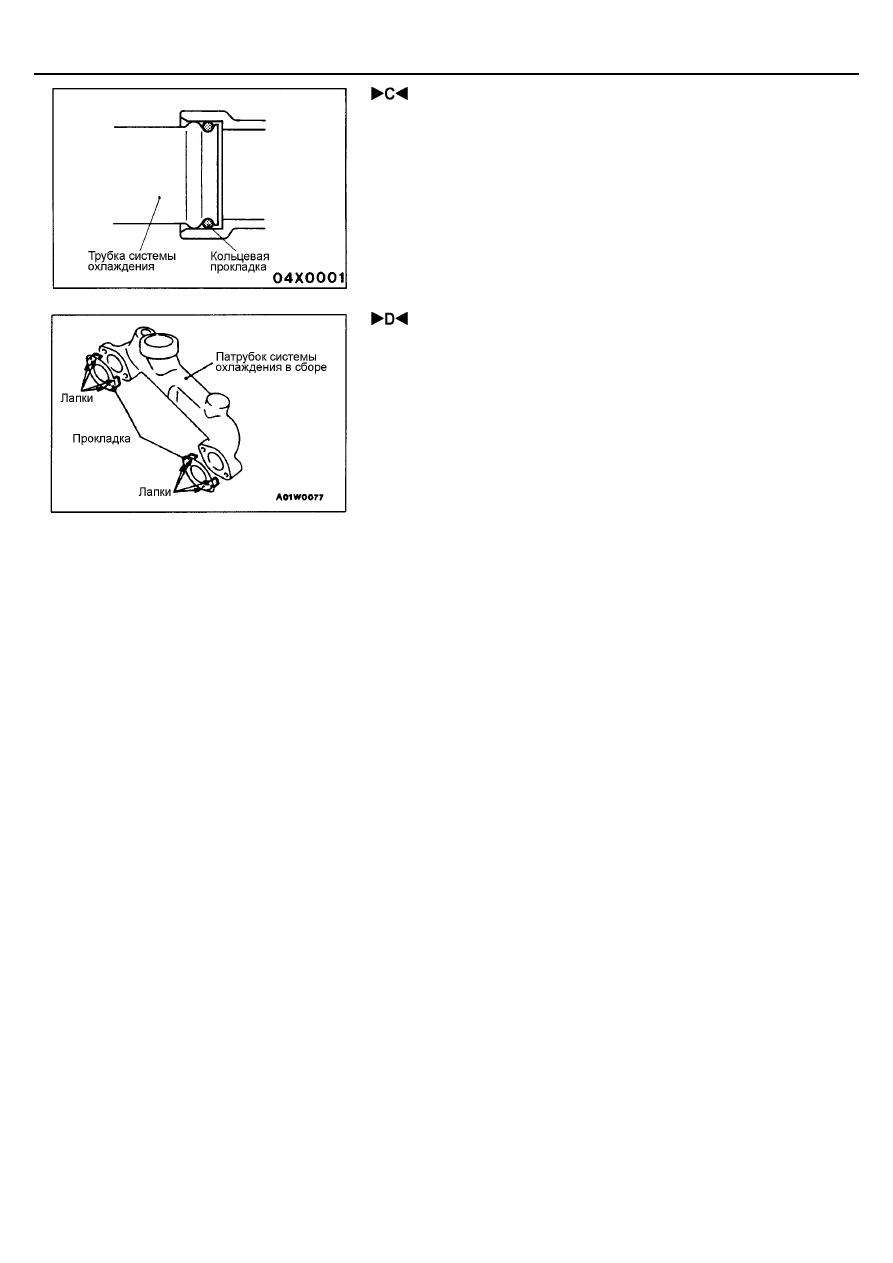

 УСТАНОВКА КОЛЬЦЕВОЙ ПРОКЛАДКИ

Смочите места установки кольцевой прокладки и трубки системы
охлаждения водой и установите кольцевую прокладку.


Внимание:
Нанесение мотороного масла или пластичной смазки на кольцевую
прокладку не допускается.



 УСТАНОВКА ПРОКЛАДКИ / ПАТРУБКА СИСТЕМЫ

ОХЛАЖДЕНИЯ

Загните лапки на патрубок системы охлаждения в сборе. Затем установите
патрубок в сборе на головку цилиндров, чтобы прокладка не сместилась.























ДВИГАТЕЛЬ <6G7> -

Двигатель в сборе



11-23

ДВИГАТЕЛЬ В СБОРЕ <6G74-SOHC>

СНЯТИЕ И УСТАНОВКА



Предварительные операции

•

Снятие капота

•

Снятие аккумуляторной батареи и поддона
аккумуляторной батареи

•

Снятие промежуточной тяги механизма управления
круиз-контроля

•

Снятие радиатора

•

Снятие нижнего защитного кожуха, защиты картера

•

Снятие приемной трубы системы выпуска ОГ

•

Снятие КПП и раздаточной коробки в сборе






Заключительные операции

•

Установка КПП и раздаточной коробки в сборе

•

Установка приемной трубы системы выпуска ОГ

•

Установка нижнего защитного кожуха, защиты
картера

•

Установка радиатора

•

Установка аккумуляторной батареи и поддона
аккумуляторной батареи

•

Установка промежуточной тяги механизма
управления круиз-контроля

•

Установка капота

•

Регулировка двигателя

•

Регулировка троса педали акселератора

•

Регулировка троса привода дроссельной заслонки

•

Заливка и проверка уровня моторного масла


















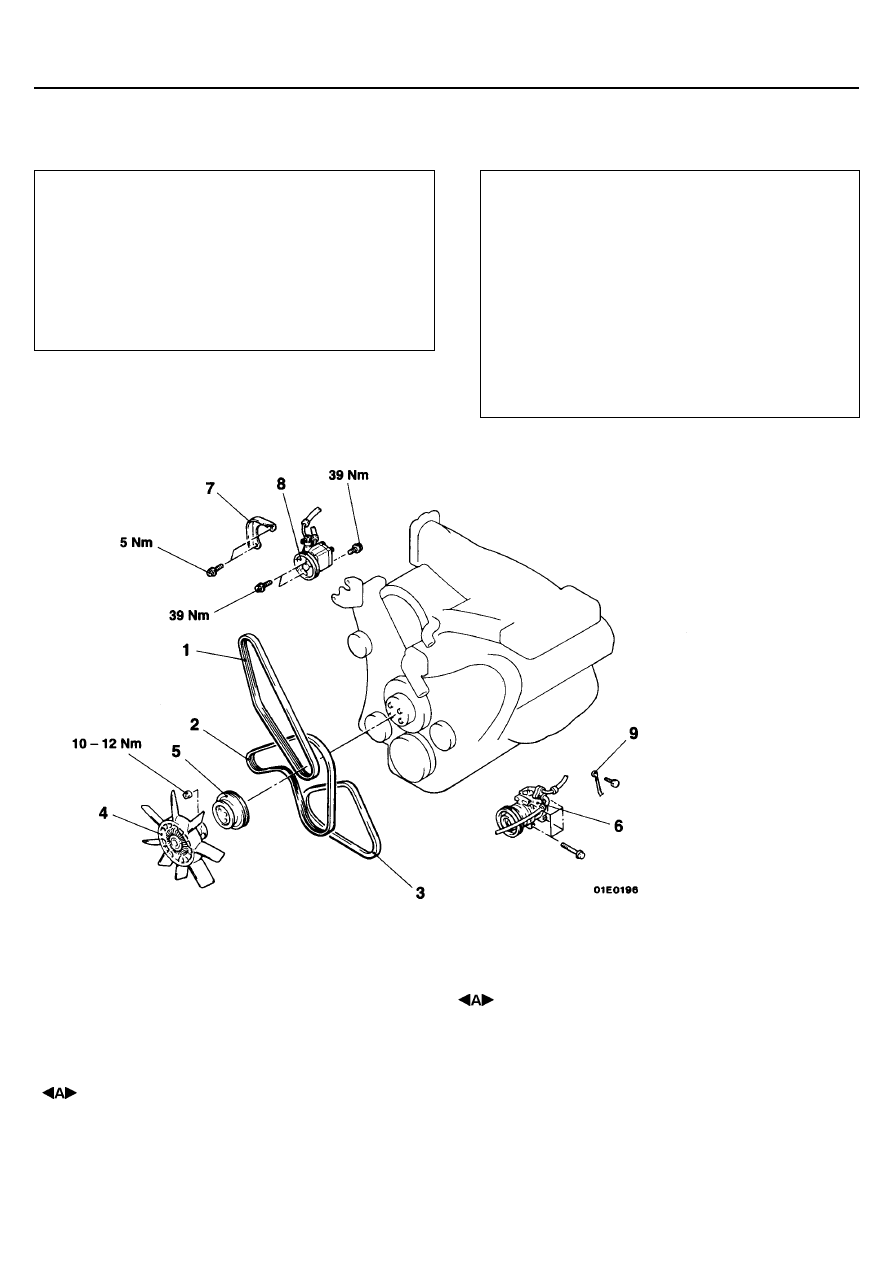

Последовательность снятия
1. Ремень привода насоса гидроусилителя

рулевого управления

2. Ремень привода генератора
3. Ремень привода компрессора кондиционера
4. Вентилятор и муфта вентилятора радиатора

системы охлаждения

5. Шкив вентилятора системы охлаждения
6. Компрессор кондиционера









7. Крышка
8. Насос гидроусилителя рулевого

управления

9. Соединение провода «массы»













ДВИГАТЕЛЬ <6G7> -

Двигатель в сборе



11-24

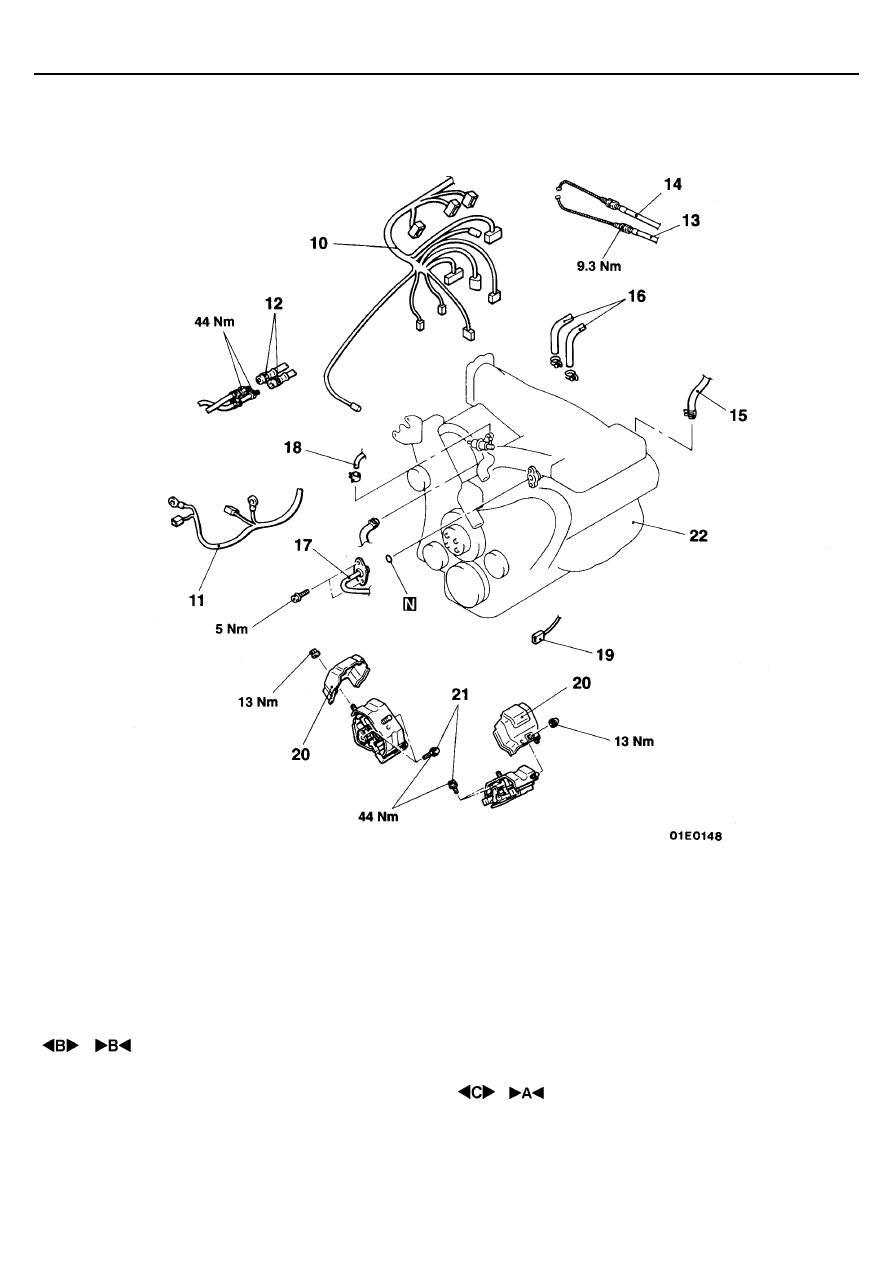

Последовательность снятия
10. Соединение жгута проводов системы

управления двигателем

11. Соединение жгута проводов

генератора и стартера

12. Соединение шланга маслоохладителя

двигателя

13. Соединение троса педали

акселератора

14. Соединение троса привода

дроссельной заслонки

15. Соединение шланга вакуумного

усилителя тормозов
























16. Соединение шланга отопителя
17. Соединение топливного шланга
18. Соединение шланга возврата топлива
19. Соединение проводки датчика давления

масла

20. Теплозащита
21. Болт крепления двигателя
22. Двигатель в сборе
