TROUBLESHOOTING

WHEEL AND TYRE

31-6

WHEEL BALANCER CALIBRATION
CHECKING FLOW CHART

AC502720AB

Balance wheel.

Rotate wheel 1/2 turn.

Imbalance = 5 g or less

Imbalance = more than 5 g

Rebalance wheel.

Rotate wheel 1/4 turn.

Imbalance = 5 g or less

Imbalance = more than 5 g

Verify wheel is properly centred.
Verify cones, cup, and wing nut are clean,
undamaged, and appropriate for wheel.
Make necessary corrections, then recheck
wheel balance.

Attach a 5 g weight to the outer rim.
Is the imbalance 5 ± 2 g at 170 – 190˚ away from the
5 g weight?

YES

NO

Attach a 5 g weight to the inner rim at 180˚ opposite
the weight on the outer rim.
Is the imbalance 5 ± 2 g at 170 – 190˚ away from
both 5 g weights?

YES

NO

Balancer does not require
calibration.

Balancer requires calibration.
Contact balancer manufacturer.

ZERO CALIBRATION
CHECK

STATIC BALANCE
CHECK

DYNAMIC BALANCE
CHECK

ON-VEHICLE SERVICE

WHEEL AND TYRE

31-7

ON-VEHICLE SERVICE

TYRE INFLATION PRESSURE CHECK

M1311000900312

NOTE: For information on tyre inflation pressure,
refer to the label attached to the centre pillar on the
driver's side.

TYRE WEAR CHECK

M1311001000334

Measure the tread depth of the tyres.

Minimum limit: 1.6 mm

If the remaining tread depth is less than the minimum
limit, replace the tyre.
NOTE: When the tread depth of the tyres is reduced
to 1.6 mm  or less, wear indicators will appear.

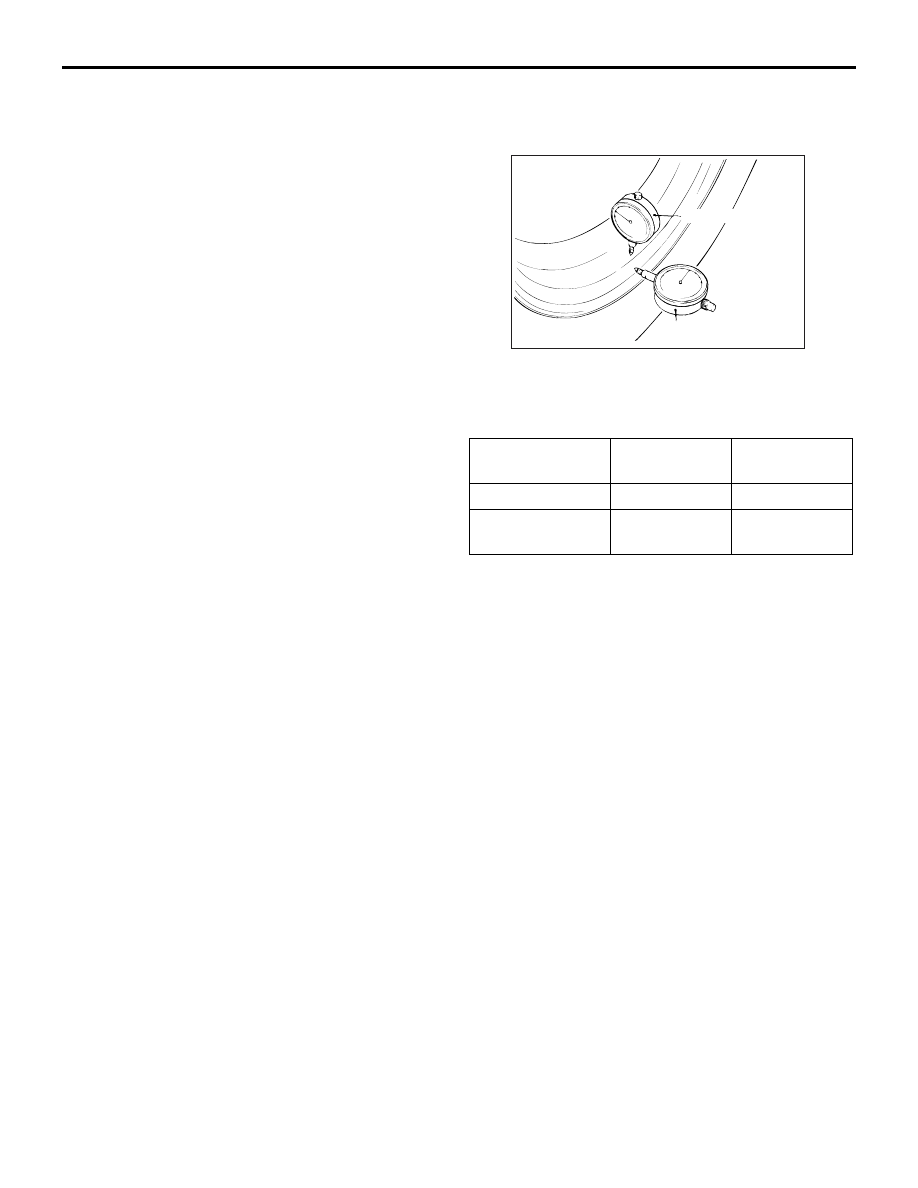

WHEEL RUNOUT CHECK

M1311001100353

ACX00651AB

Lateral

Radial

Jack up the vehicle so that the wheels are clear of
the floor. While slowly turning the wheel, measure
wheel runout with a dial indicator.

Limit:

Item

Steel wheel

Aluminium
wheel

Radial runout mm 1.2

1.0

Lateral runout
mm

1.2

1.0

If wheel runout exceeds the limit, replace the wheel.

WHEEL AND TYRE

INSTALLATION SERVICE POINT

M1311001300294

Tighten the wheel nuts to the specified torque.

Tightening torque: 98

± 10 N⋅ m

NOTES

33-1

GROUP 33

FRONT



SUSPENSION

CONTENTS

GENERAL INFORMATION . . . . . . . .

33-2

SERVICE SPECIFICATIONS. . . . . . .

33-3

LUBRICANT. . . . . . . . . . . . . . . . . . . .

33-3

SPECIAL TOOLS. . . . . . . . . . . . . . . .

33-4

ON-VEHICLE SERVICE. . . . . . . . . . .

33-6

FRONT WHEEL ALIGNMENT CHECK AND
ADJUSTMENT  . . . . . . . . . . . . . . . . . . . . . .

33-6

LOWER ARM BALL JOINT AXIAL PLAY



CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33-7

LOWER ARM BALL JOINT COVER



CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33-7

STRUT ASSEMBLY . . . . . . . . . . . . . .

33-7

REMOVAL AND INSTALLATION  . . . . . . . .

33-7

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

33-7

DISASSEMBLY AND REASSEMBLY . . . . .

33-8

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

33-10

LOWER ARM  . . . . . . . . . . . . . . . . . . .

33-11

REMOVAL AND INSTALLATION  . . . . . . . .

33-11

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

33-12

LOWER ARM BALL JOINT COVER



REPLACEMENT . . . . . . . . . . . . . . . . . . . . .

33-12

LOWER ARM BUSHING (REAR)



REPLACEMENT . . . . . . . . . . . . . . . . . . . . .

33-13

STABILIZER BAR. . . . . . . . . . . . . . . .

33-14

REMOVAL AND INSTALLATION  . . . . . . . .

33-14

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

33-16

WARNINGS REGARDING SERVICING OF SUPPLEMENTAL RESTRAINT SYSTEM (SRS) EQUIPPED VEHICLES

WARNING

•

Improper service or maintenance of any component of the SRS, or any SRS-related component, can lead to

personal injury or death to service personnel (from inadvertent firing of the air bag) or to the driver and

paassenger (from rendering the SRS inoperative).

•

Service or maintenance of any SRS component or SRS-related component must be performed only at an

authorized MITSUBISHI dealer.

•

MITSUBISHI dealer personnel must thoroughly review this manual, and especially its GROUP 52B - Supplemental

Restraint System (SRS) before beginning any service or maintenance of any component of the SRS or any

SRS-related component.

NOTE

The SRS includes the following components: SRS air bag control unit, SRS warning light, front impact sensors, air bag module,

clock spring, and interconnecting wiring. Other SRS-related components (that may have to be removed/installed in connection

with SRS service or maintenance) are indicated in the table of contents by an asterisk (*).
