POWER WINDOWS <RHD>

CIRCUIT DIAGRAMS

90-210

POWER WINDOWS <RHD> (CONTINUED)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

POWER
WINDOW
MAIN SWITCH

CPU

HALL IC

HALL IC

REAR
POWER
WINDOW
MOTOR
(RH)

REAR
POWER
WINDOW
SUB
SWITCH
(RH)

POWER WINDOW
RELAY

POWER WINDOWS <RHD>

CIRCUIT DIAGRAMS

90-211

NOTES

CENTRAL DOOR LOCKING SYSTEM

CIRCUIT DIAGRAMS

90-212

CENTRAL DOOR LOCKING SYSTEM

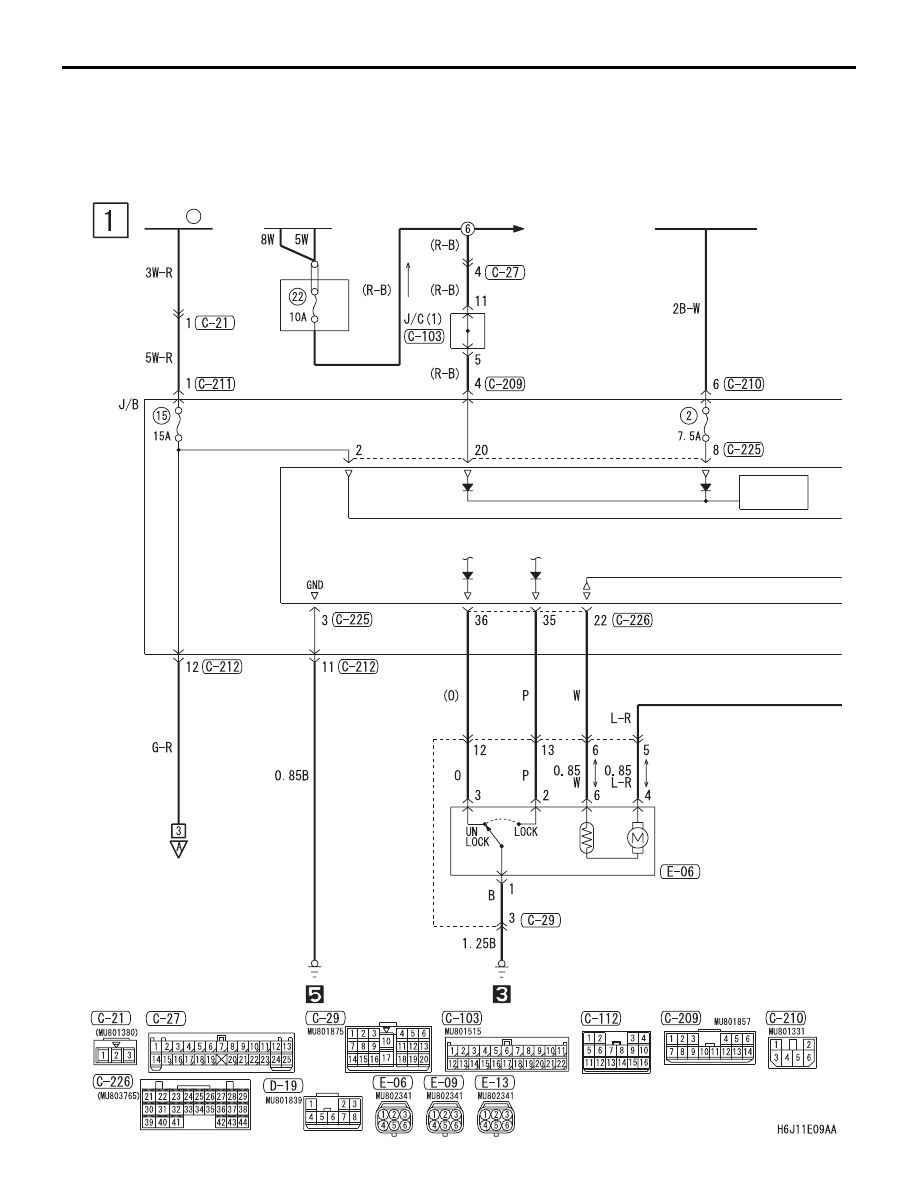

CENTRAL DOOR LOCKING SYSTEM <LHD WITHOUT KEYLESS ENTRY>

M1901004703310

IGNITION
SWITCH (IG1)

BATTERY

POWER
SOURCE

FUSIBLE
LINK

1

FRONT
DOOR LOCK
ACTUATOR
(LH)

·FRONT
 FOG LAMP
·HEADLAMP
·HEADLAMP
 LEVELLING
 SYSTEM

·REAR FOG LAMP
·TAIL LAMP,
 POSITION LAMP,
 LICENCE PLATE LAMP
 AND LIGHTING
 MONITOR BUZZER
·WINDSHIELD
 WIPER AND WASHER

·HEADLAMP
 WASHER

RELAY
BOX

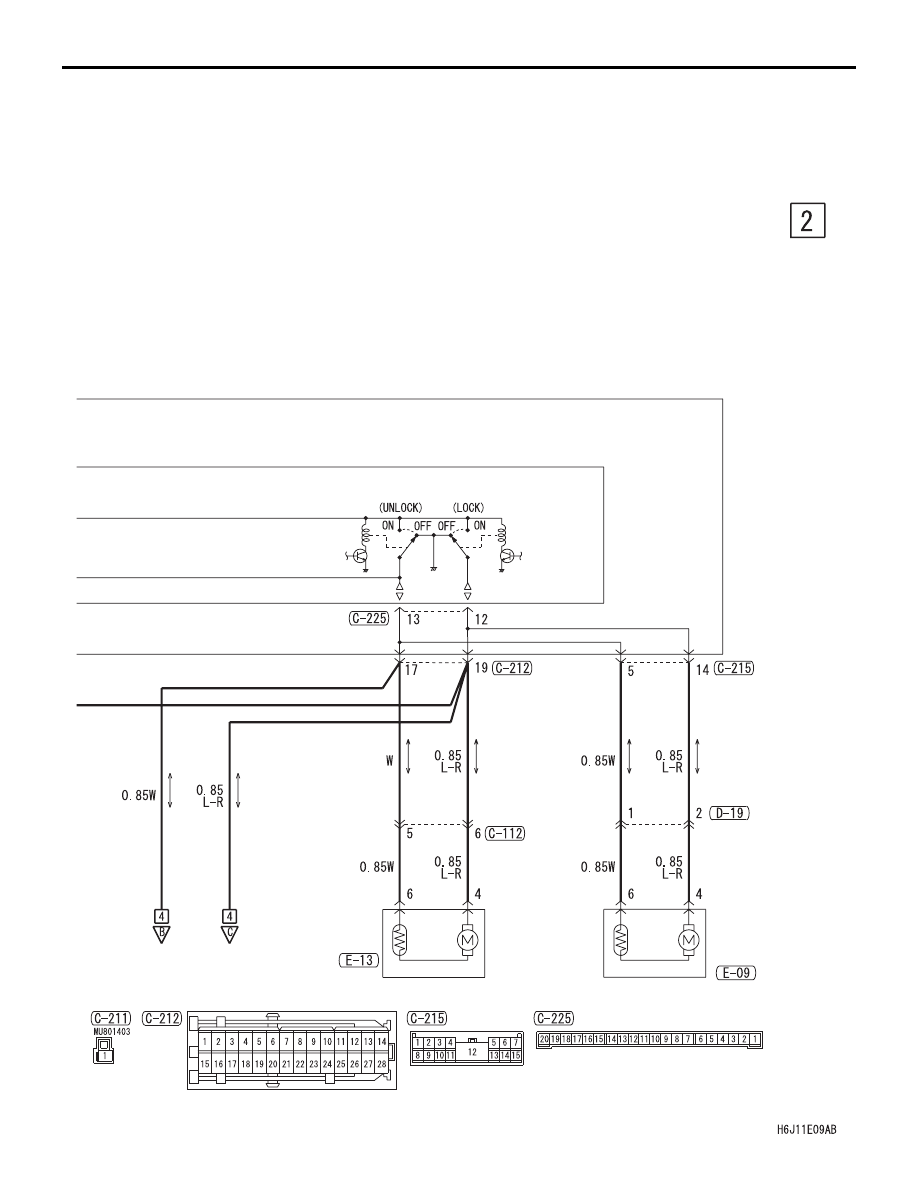

CENTRAL DOOR LOCKING SYSTEM

CIRCUIT DIAGRAMS

90-213

FRONT
DOOR LOCK
ACTUATOR
(RH)

REAR
DOOR LOCK
ACTUATOR
(LH)

ETACS-ECU

J/B SIDE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple
