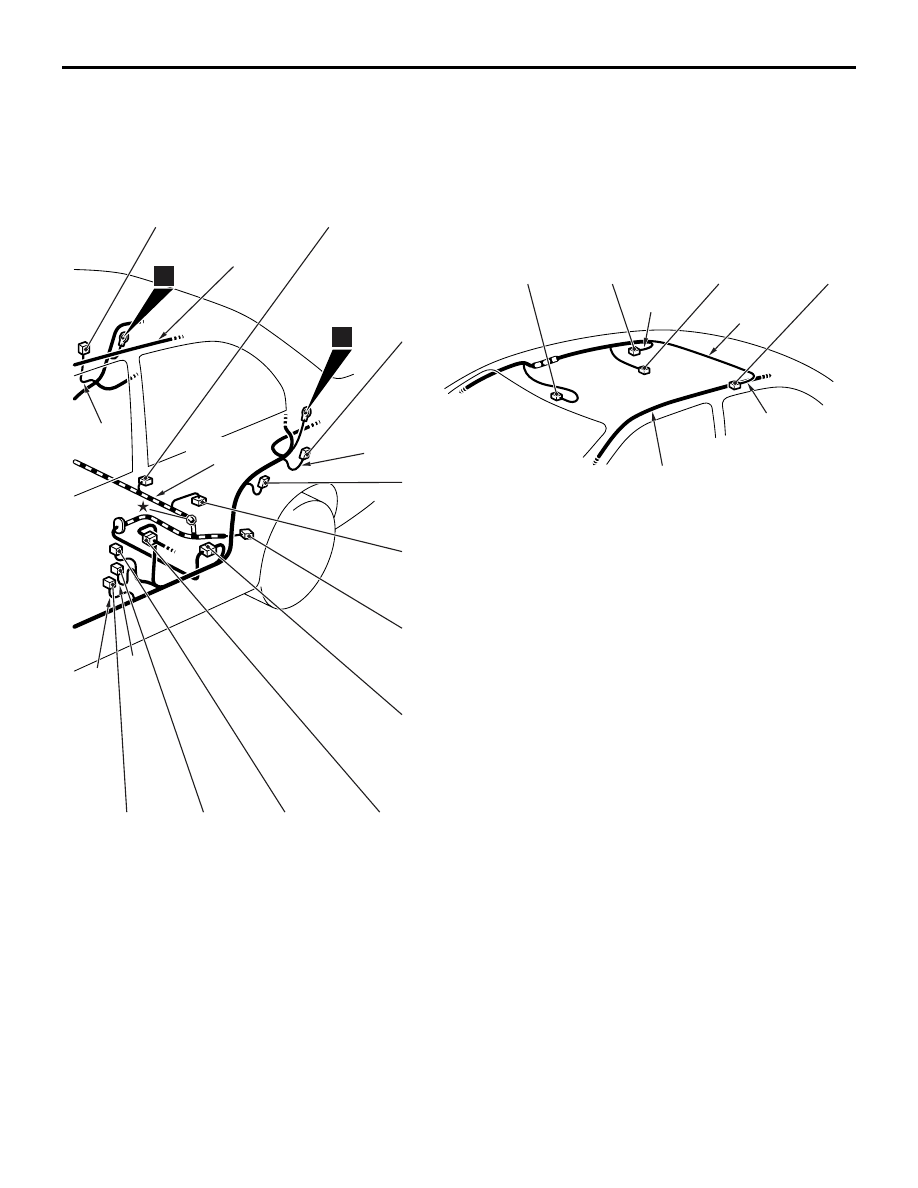

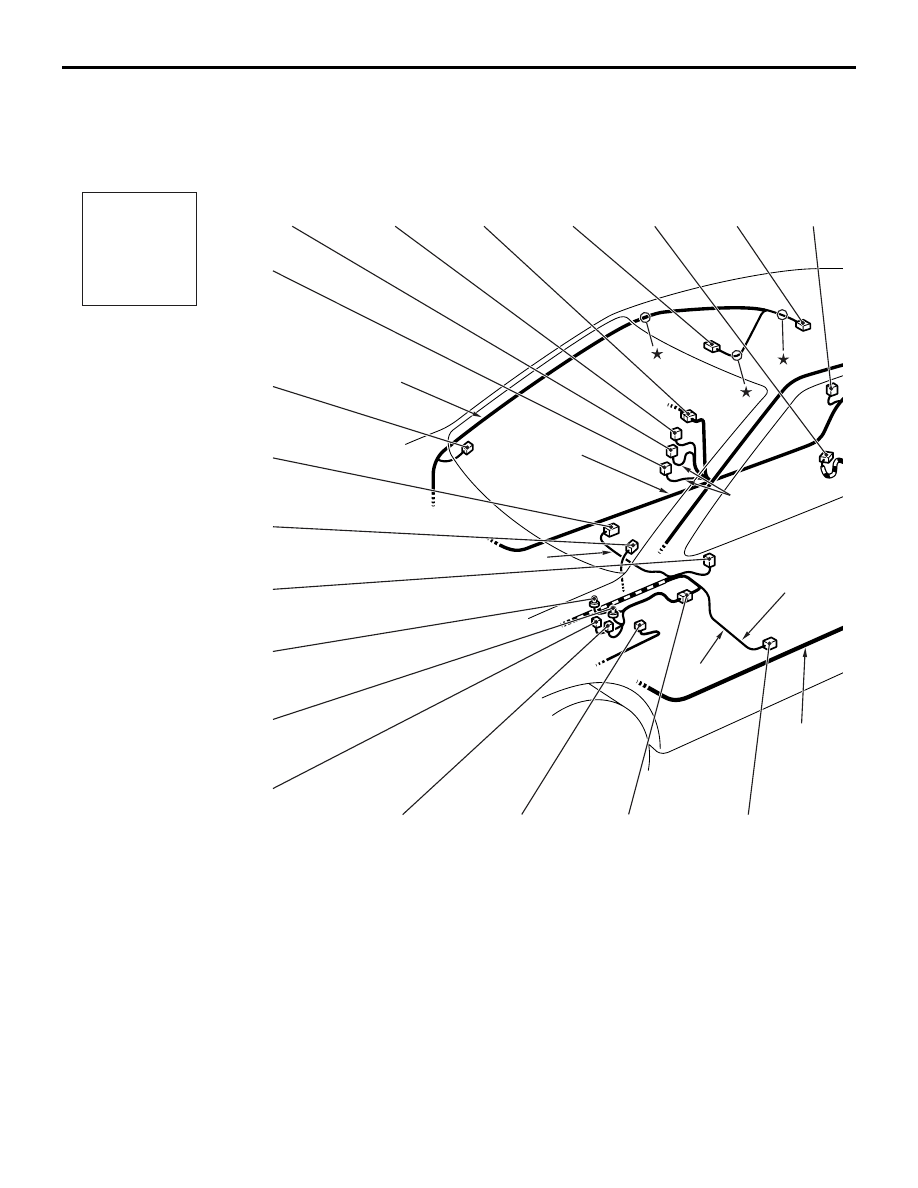

FLOOR AND ROOF CONFIGURATION DIAGRAMS 80-38 FLOOR AND ROOF FLOOR AND ROOF <SEDAN (LHD)> M1801000901557 AC502059 D-06 D-07 D-05 D-04 D-03 D-02 D-01 D-35 D-39 D-33 D-38 D-32 D-34 D-31 D-30 D-29 D-25 D-28 D-27 D-24 D-23 Y Y Floor wiring Floor wiring Instrument panel Connector D D-26 Roof wiring Connector colour Antenna AB Y D-01 (2) Side impact sensor (Front: RH) D-02 (3) Door switch (Front: RH) D-03 (8) Floor wiring harness (RH) and rear door D-04 (2) Front room lamp D-05 (2-B) Wheel speed sensor (Rear: RH) D-06 (2-GR) Rear room lamp D-07 (3) Door switch (Rear: RH) D-08 (2-Y) Side impact sensor (Rear: RH) D-13 (3-B) Fuel tank gauge unit D-14 (2-Y) Side impact sensor (Rear: LH) D-15 (3) Door switch (Rear: LH) D-16 (5-GR) Fuel tank pump D-17 (2-B) Wheel speed sensor (Rear: LH) D-18 (8) Floor wiring harness (LH) and fuel wiring D-19 (8) Floor wiring harness (LH) and rear door D-20 (3) Door switch (Front: LH) |
