INTAKE & EXHAUST – INLET MANIFOLD

16-2

Ignition devices

General

The following servicing information has been issued in conjunction with changes to the 4G63-MPI-T/C engine crank angle
sensor on the new Lancer Evolution VIII.
Other servicing information remains the same.

Crank angle sensor

Fitting and removal

CAUTION
When Brembo brake calipers are used, there is concern over paint peeling off, so when doing servicing work, make
sure they are not scratched by other components and tools. Furthermore, if any brake fluid gets onto the calipers, it
should be wiped off immediately.

Pre-removal and post-fitting operations
• Removal and fitting of timing belt (ref. Chapter 11A)
• Removal and fitting of radiator reservoir tank ASSY
• Removal and fitting of centre cover (ref. Chapter 11A – Camshaft, Valve Stem Seals)

INTAKE & EXHAUST – INLET MANIFOLD

16-3

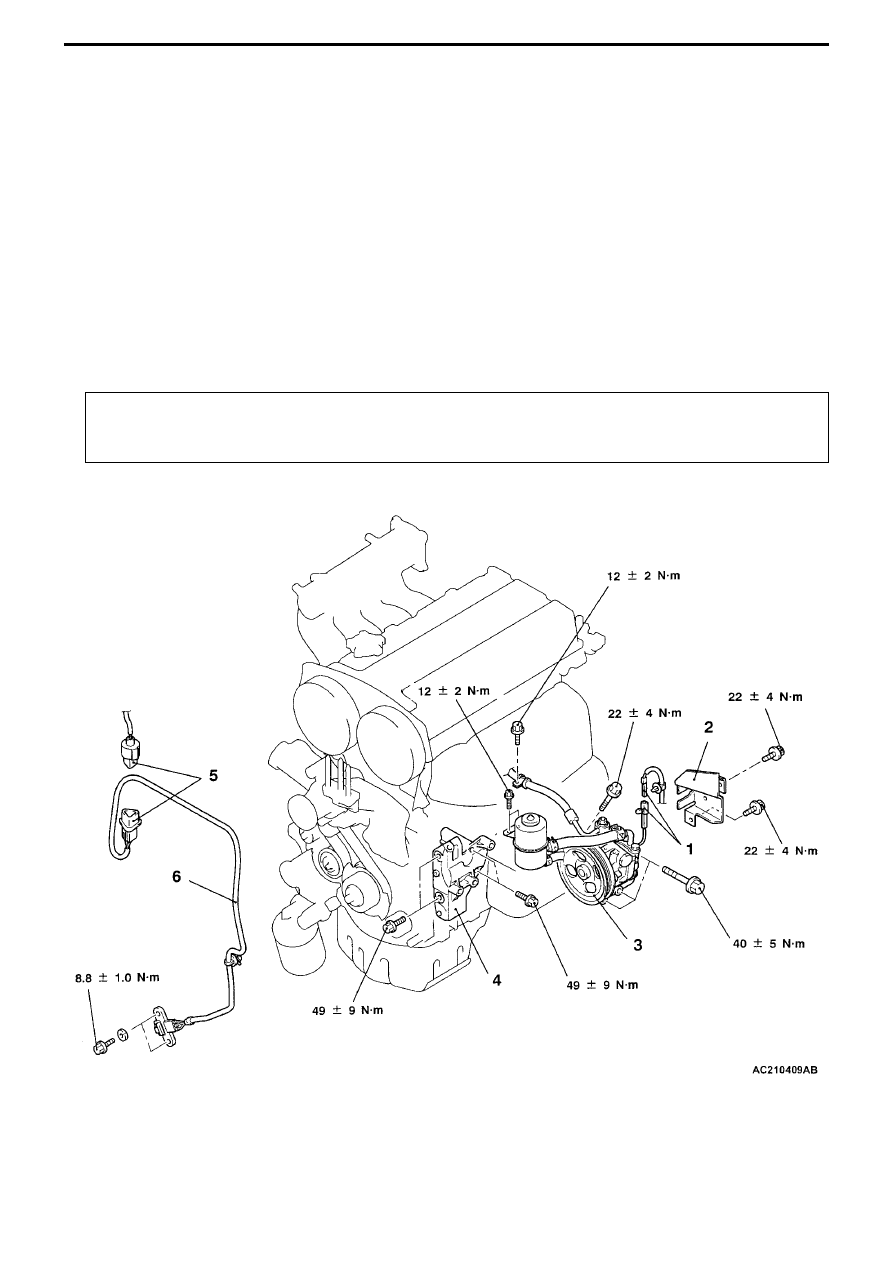

Removal procedure

1. Power steering oil

pressure switch connector

2. Power steering oil pump heat protector
3. Power steering pump oil pump, bracket,

and oil reservoir ASSY

4. Power steering oil pump bracket
5. Crank angle sensor connector
6. Crank angle sensor

REMOVAL





A





Power steering oil pump, bracket, and oil reservoir ASSY removal

Remove the power steering oil pump, bracket, and oil reservoir, from the power
steering oil pump bracket, with the hose attached.

Note
The power steering oil pump, bracket, and oil reservoir ASSY which have been
removed, should be tied together, using something such as rope, so that they do
no interfere with the removal or fitting of the power steering oil pump bracket





A





ENGINE and EMISSION CONTROL – Emission Control <MPI>

SECTION 17

ENGINE and EMISSION

CONTROL

CONTENTS

EMISSION CONTROL <MPI>

General

These are based on the existing Lancer Evolution VII 4G63-DOHC-T/C engine control system, and the Exhaust Gas
Recirculation (EGR) devices have been deleted.

Other servicing information remains the same.

Emission control <MPI> ............................1

General  ................................................................1

On-vehicle servicing .................................2

System diagram  ...................................................2
Vacuum hose layout .............................................3
Checks  .................................................................3
Exhaust gas cleaning device list ...........................4

17-1

ENGINE and EMISSION CONTROL – Emission Control <MPI>

17-2

On-vehicle servicing

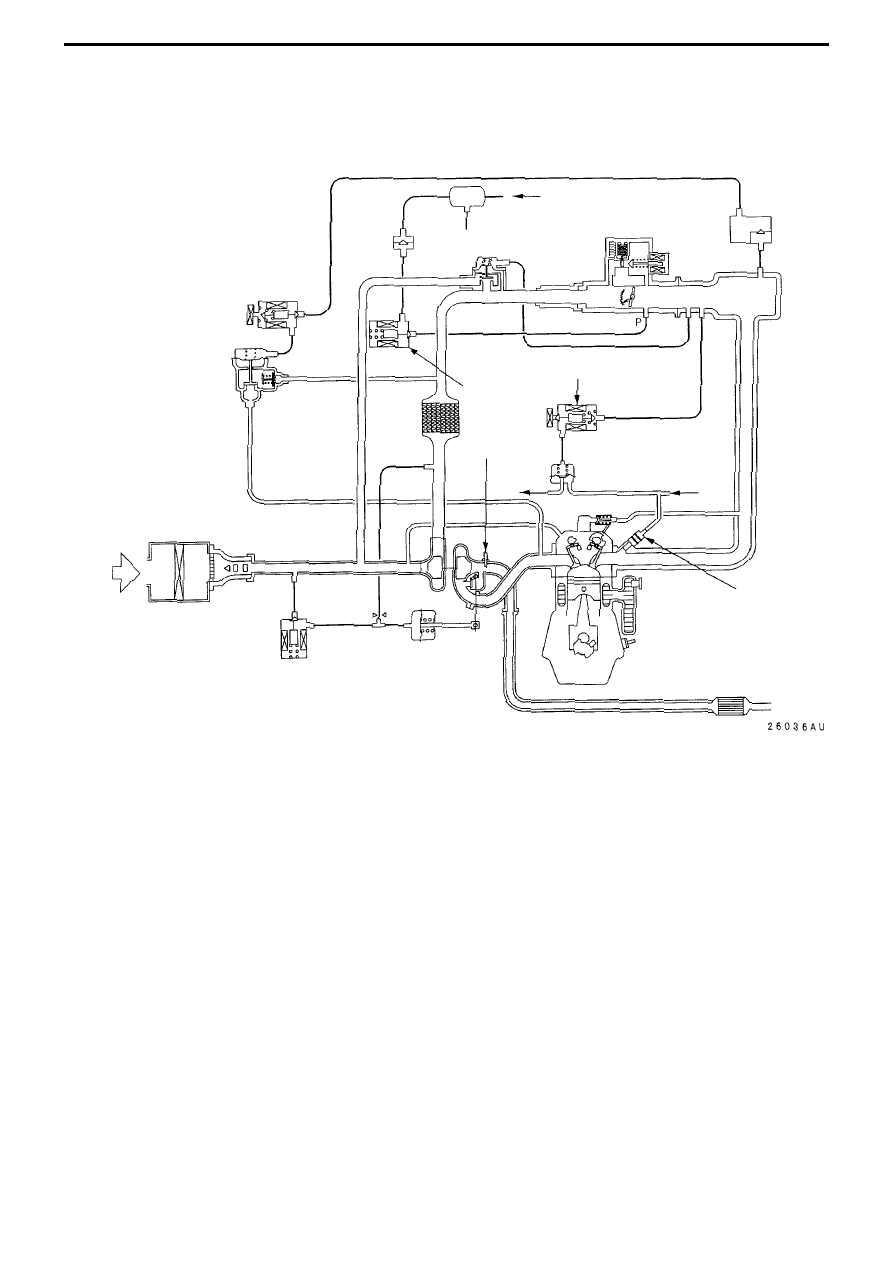

System diagram

From the fuel tank

Check
valve

Canister

Vacuum
tank

Fuel pressure control
solenoid valve

Purge control
solenoid
valve

O2 sensor

To the
fuel tank

Fuel pressure
regulator

From the
fuel pump

PCV valve

Injector

Catalytic converter

Intake
