4G6 ENGINE – SPECIAL TOOLS, ENGINE ADJUSTMENT, CAMSHAFT, VALVE STEM SEAL

11A-2

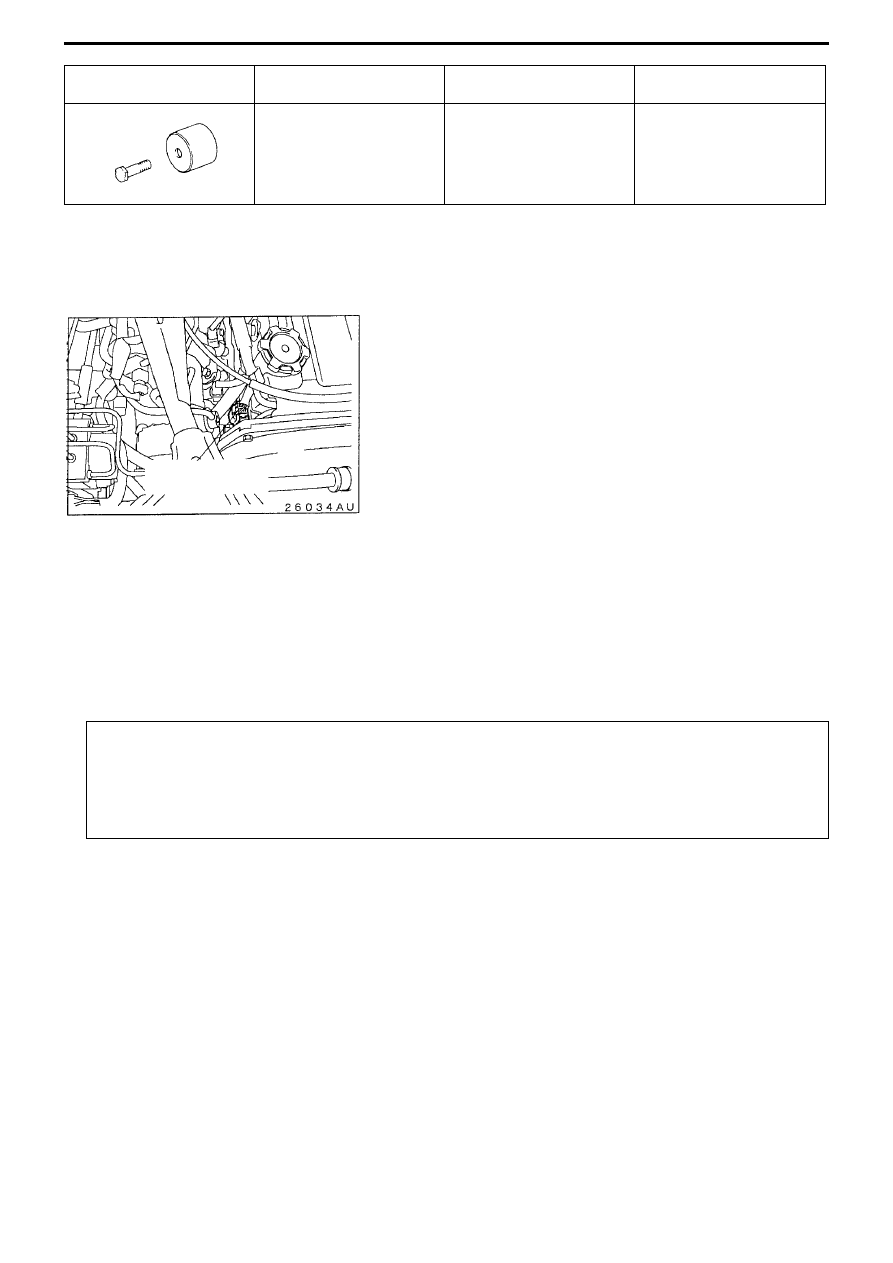

Tool

Number

Name

Function

Camshaft oil seal insertion

ENGINE ADJUSTMENT

1. Checking compression pressure

The crank angle sensor connector position has been
changed.

CAMSHAFT, VALVE STEM SEAL

Removal and Fitting

Caution
1. When Brembo brake callipers are used, there is concern over paint peeling off, so when doing servicing work,

make sure they are not scratched by other components and tools. Furthermore, if any brake fluid gets onto the
calipers, it should be wiped off immediately.

2. The fitting and removal of parts marked with an * should be carried out for each cylinder.

Jobs to do before removal and after fitting
• Removal and fitting of undercover (refer to Chapter 51  Front Bumper)
• Checking drive belt tension <only after fitting>
• Draining and filling of coolant
• Removal and fitting of air duct
• Removal and fitting of air pipe C (refer to Chapter 15 Intercooler)
• Removal and fitting of timing belt (refer to P.11A-12)

crank angle sensor
connector

MD998713

Camshaft
Oil seal
Installer

4G6 ENGINE- CAMSHAFT , VALVE STEM SEAL

11A-3

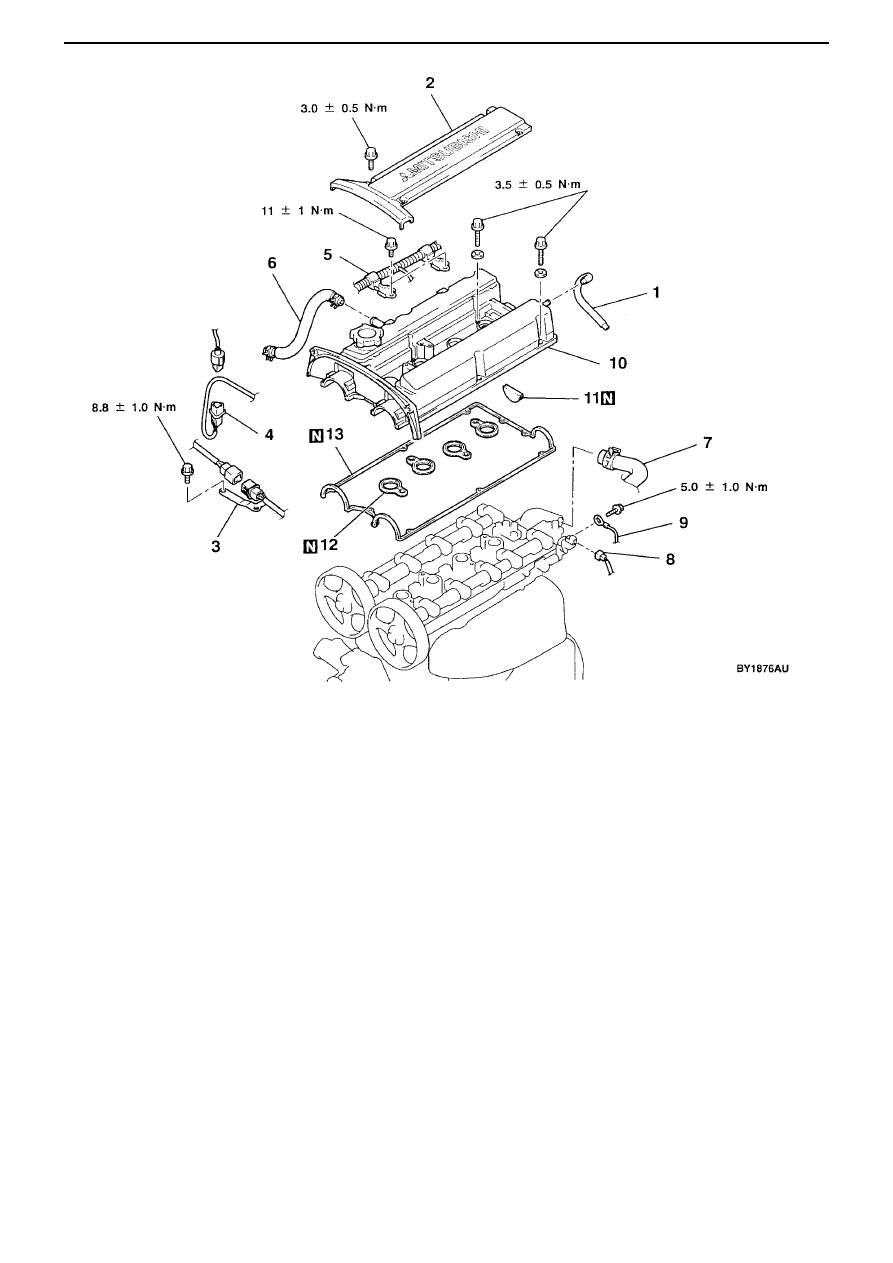

Removal procedure
1. Breather hose

• Air bag ASSY
(refer to Chapter 15-2  Secondary Air Control
System)

2. Centre cover

• Ignition coil
(refer to Chapter 16 Ignition
Equipment)

3. O2 sensor connector
4. Crank angle sensor connector
5. Connecting the control harness

6. PCV hose
7. Radiator upper hose
8. Camshaft position sensor connector
9. Connecting earth cable
10. Rocker cover ASSY
11. Camshaft end seal
12. Spark plug hole gasket
13. Rocker cover gasket





A







N









M









L









K

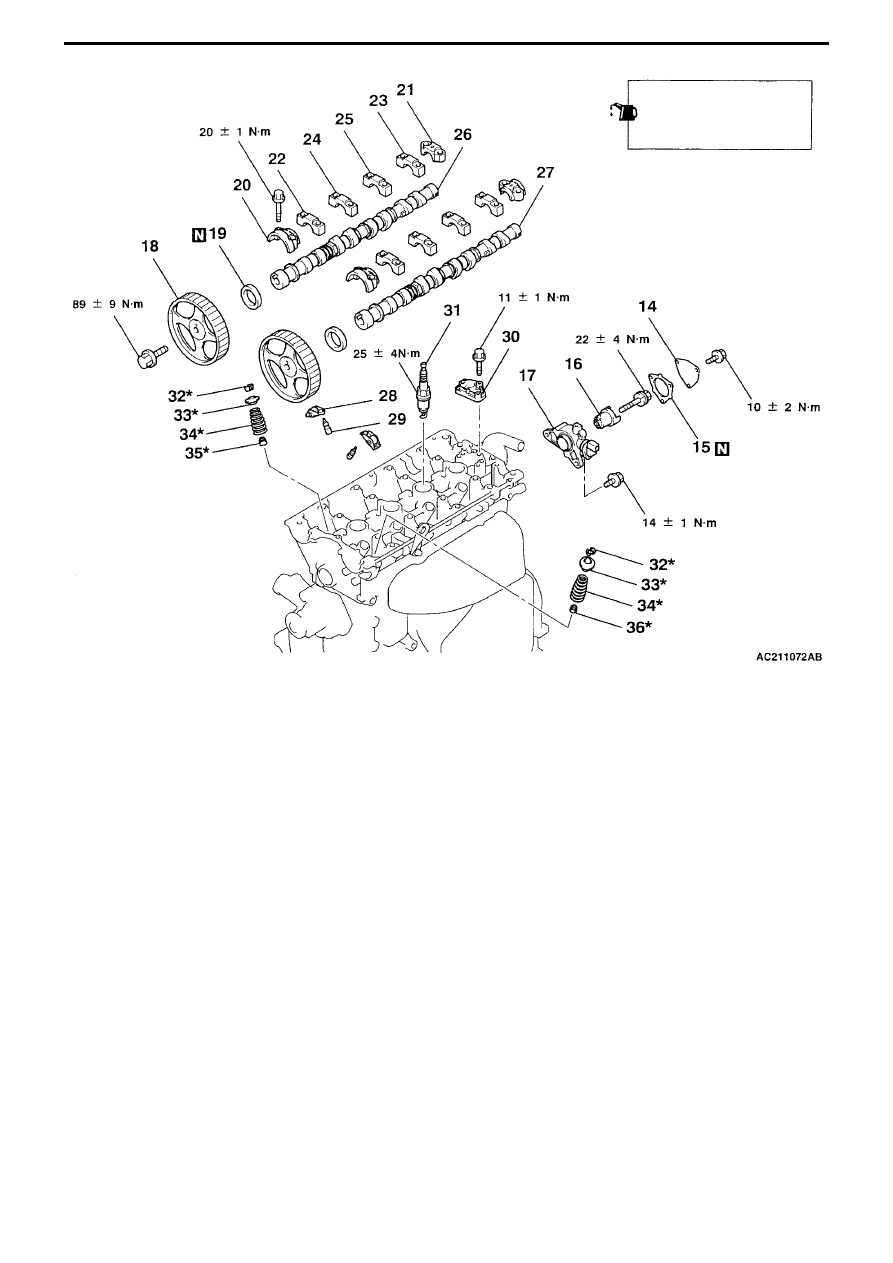

14. Camshaft position sensor

support cover

15. Camshaft position sensor

support cover gasket

16. Camshaft position sensing

cylinder

17. Camshaft position sensor

support

18. Camshaft sprocket
19. Camshaft oil seal
20. Camshaft bearing cap front
21. Camshaft bearing cap rear
22. Camshaft bearing cap No.2

23. Camshaft bearing cap No.5
24. Camshaft bearing cap No.3
25. Camshaft bearing cap No.4
26. Inlet camshaft
27. Exhaust camshaft
28. Rocker arm
29. Lash adjuster
30. Oil delivery body
31. Spark plug
32. Valve spring retainer lock
33. Valve spring retainer
34. Valve spring
35. Inlet valve stem seal
36. Exhaust valve stem seal

When assembling, apply
engine oil to all sliding
parts





J









I









B







H









G









F









F









F









F









F









F









E









E









D









C







C









B









A









A





4G6 ENGINE – CAMSHAFT, VALVE STEM SEAL

11A-4

4G6 ENGINE- CAMSHAFT , VALVE STEM SEAL

11A-5

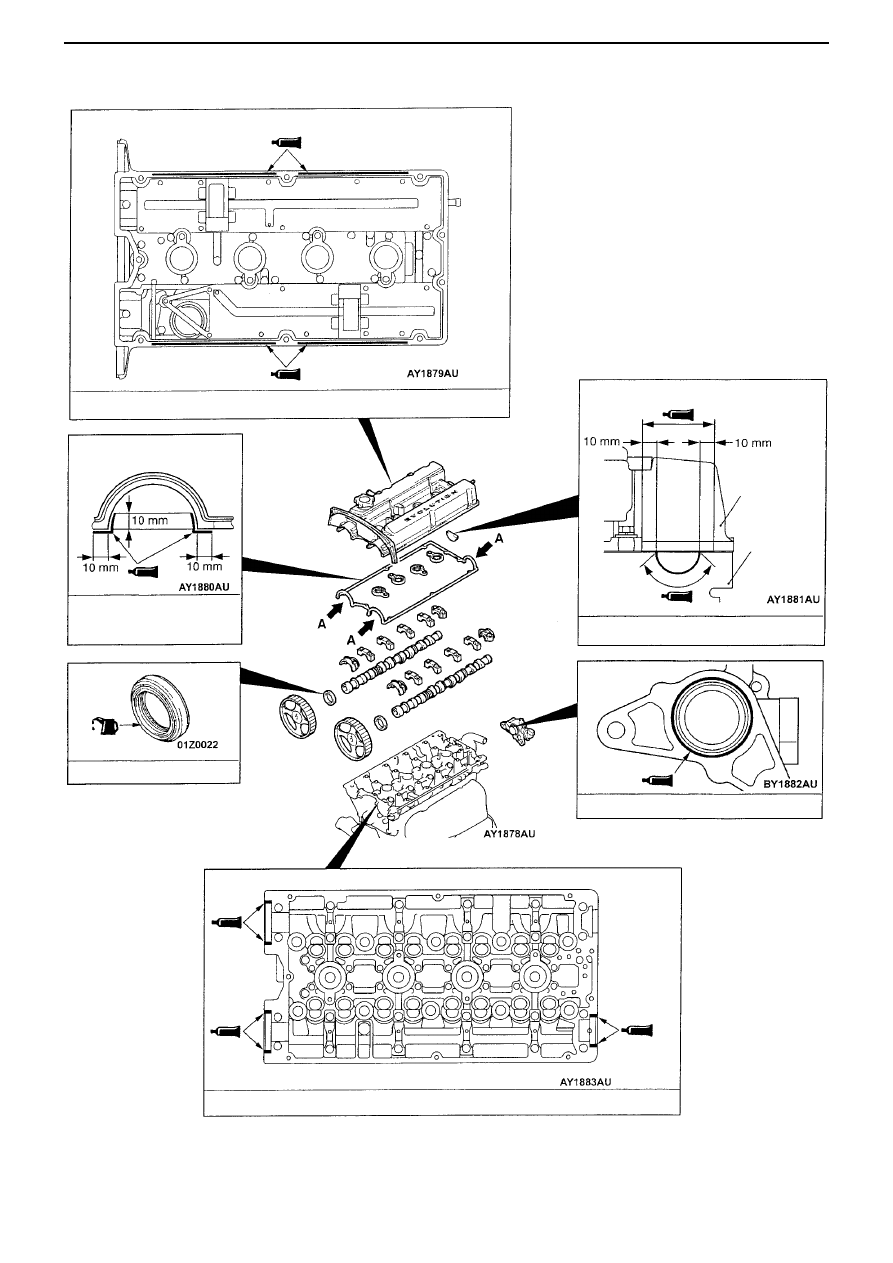

Lubricant and seal application locations

<View of rocker cover lower surface>

Semi-dry sealant: Three Bond 1207D

<View from A>

Semi-dry sealant: Three
Bond 1207D

Engine oil

(Lip part)

Rocker
Cover

Cylinder
head

Semi-dry sealant: Three Bond 1211

Semi-dry sealant: Three Bond 1207F

Ø 3mm

<View of cylinder head upper surface>

Semi-dry sealant: Three Bond 1207D
