EXTERIOR – GENERAL

51-1

SECTION 51

EXTERIOR

CONTENTS

GENERAL

New servicing information now applies with the following changes and additions. Apart from the information below, servicing is
the same as the Lancer Evolution VII.

• Changes in the shape of the front bumper and addition of new components
• Addition of components due to changes in rear spoiler shape, and change in the positioning of double-sided adhesive tape
• Change in the shape of three diamond mark, EVOLUTION mark and LANCER mark, and change in the positioning of
EVOLUTION mark and LANCER mark.

General .......................................................1
Front bumper   ...........................................2

Adhesives ................................................2
Front bumper  ..........................................2

Rear spoiler  ...............................................4

Adhesive  .................................................4
Rear spoiler  ............................................5

Marks ..........................................................6

EXTERIOR – FRONT BUMPER

51-2

Front Bumper

Adhesive

Front bumper

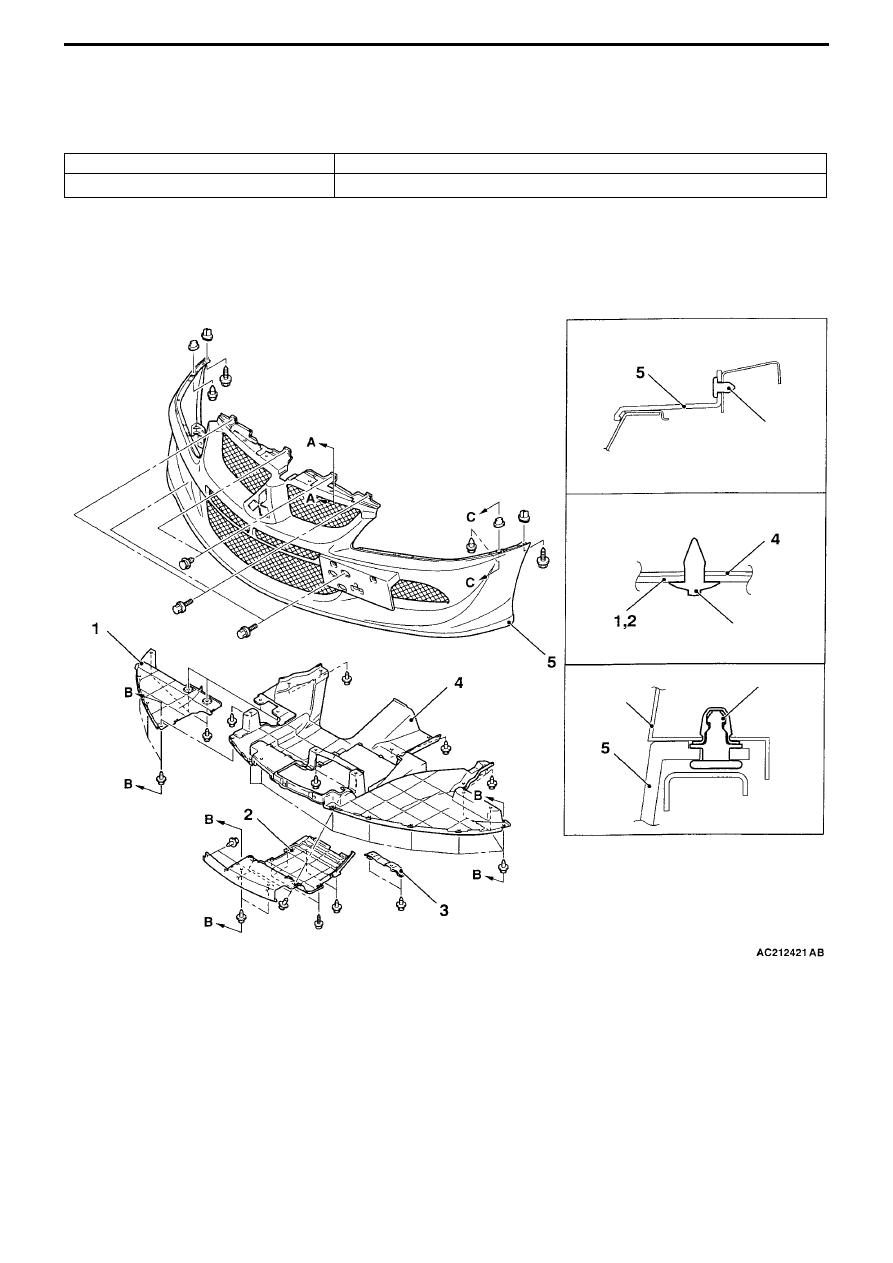

Removal and Installation

Removal procedure

1. Side under cover
2. Centre under cover
3. Under cover centre bracket
4. Front under cover

• Splash shield installation clip
• Water spray hose connection (see Chapter 15)
5. Front bumper assembly

Section A-A

clip

Section B-B

clip

clip

Section C-C

Application

Brand

Three Diamond Mark

Double-sided tape: Generic product (width 20 mm, thickness 0.8 mm)

fender

EXTERIOR – FRONT BUMPER

51-3

Double-sided tape: Generic tape
Width: 20 mm; Thickness 0.8 mm

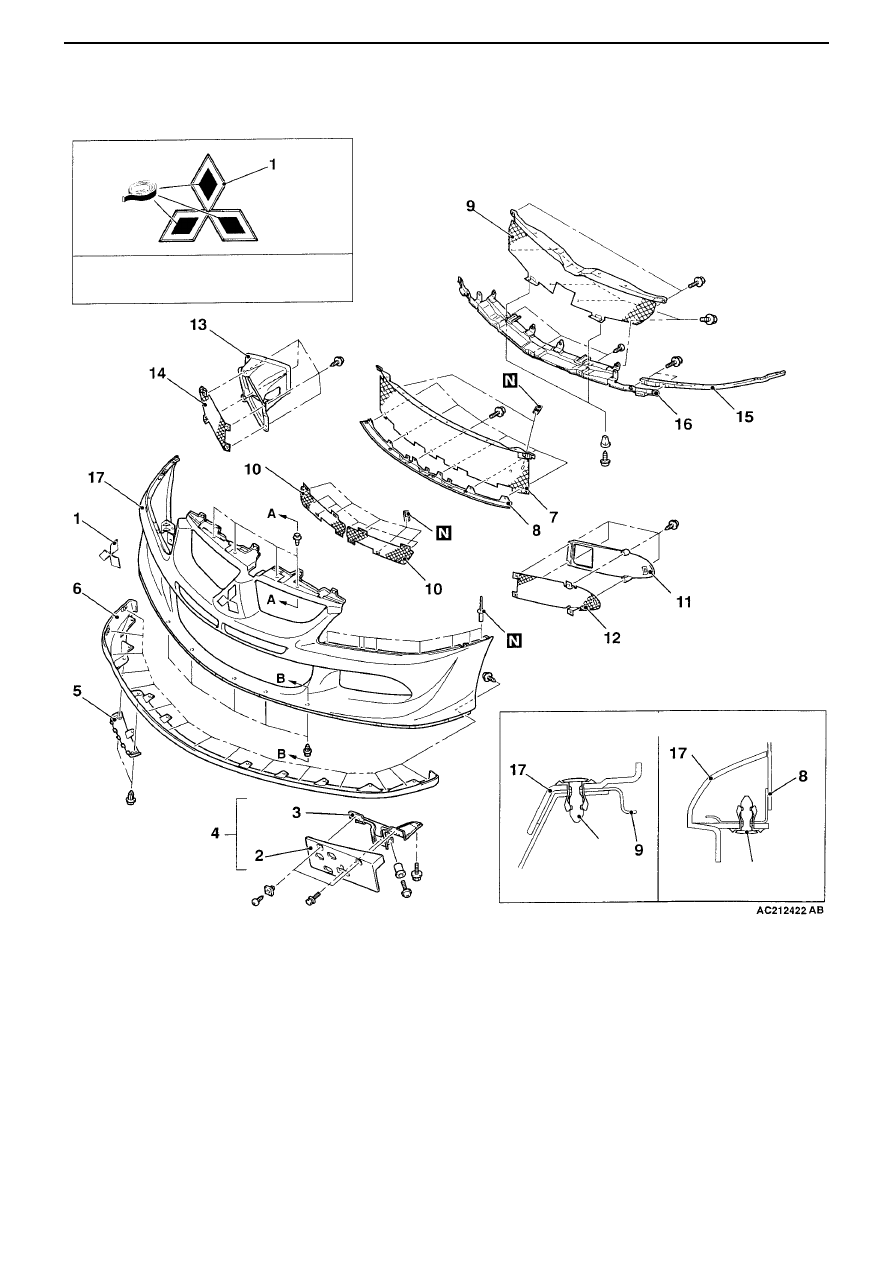

Disassembly and Reassembly

Clip

Clip

Section A-A

Section B-B

EXTERIOR – FRONT BUMPER, REAR SPOILER

51-4

Disassembly Procedure
1.  Three diamond mark
2.  Licence plate trim
3.  Licence plate bracket
4.  Licence plate bracket assembly
5.  Cover
6.  Front air dam panel
7.  Front bumper lower plate assembly
8.  Front bumper lower reinforcement

assembly

9.  Front bumper reinforcement assembly

10. Bumper net
11. Front bumper side cover
12. Bumper side net (LH)
13. Oil cooler duct
14. Bumper side net (RH)

• Water spray hose and nozzle
(see Chap. 15)

15. Front bumper side plate assembly
16. Front bumper upper reinforcement

assembly

17. Front bumper face

Disassembly service points





A





Removal of front bumper side plate

Use the same procedure as that for removal of front bumper rivets
in previous model.

Reassembly service points





A





Installation of front bumper side plate

Use the same procedure as that for installation of front bumper
rivets in previous model.

Rear Spoiler

Adhesive





A







A





Application

Brand

Rear Spoiler

Double-sided tape : Generic product A (width 5 mm, thickness 0.8 mm); B (width 5 mm,
thickness 1.2 mm)
Double-sided tape removing agent : Sumitomo 3M 4000 double-sided tape remover (made
by Sumitomo 3M)
Primer : Sumitomo 3M 8107 parts primer (made by Sumitomo 3M)
