Heater Control Assembly

(A/C-ECU) and A/C Switch

HEATER, AIR CONDITIONER AND VENTILATION

-

55-27

DISASSEMBLY AND REASSEMBLY

1

2

5

6

7

8

3

4

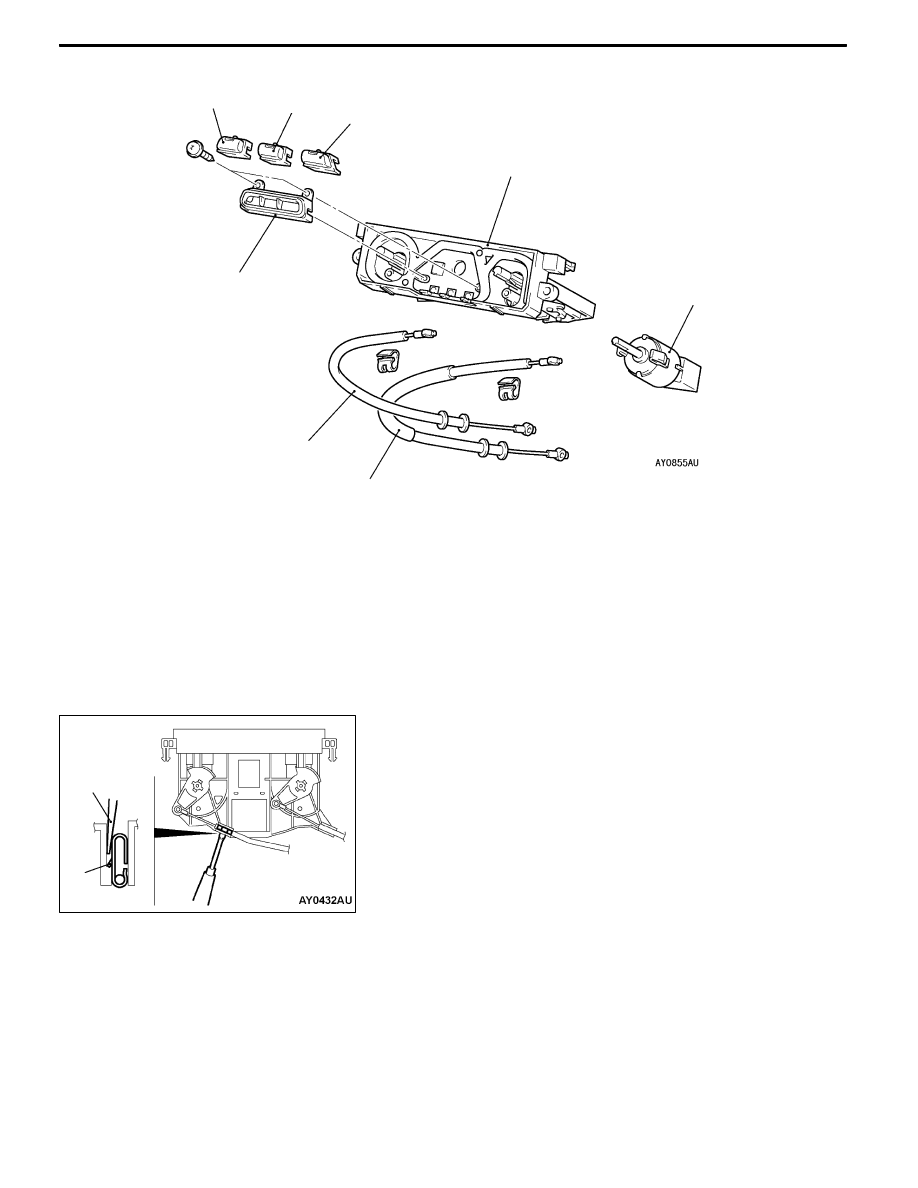

Disassembly steps

1. Switch panel

2. Rear window defogger switch

3. Air conditioner switch

4. Inside/outside air changeover switch

A

A"

5. Blow vent changeover damper cable

A

A"

6. Air mix damper cable

7. Blower switch assembly

8. Manual air conditioner control panel

(A/C-ECU)

ASSEMBLY SERVICE POINTS

A

A" BLOW VENT CHANGEOVER DAMPER CABLE

AND AIR MIX DAMPER CABLE REMOVAL

Insert a flat-tipped screwdriver into the clip through the inside

of the control base and prise out the clip claw to disconnect

the cables.

Clip

claw

(–) flat-tipped

screwdriver

HEATER, AIR CONDITIONER AND VENTILATION

-

Heater Unit and Blower Assembly

55-28

HEATER UNIT AND BLOWER ASSEMBLY

REMOVAL AND INSTALLATION

Pre-removal and Post-installation Operations
D

Refrigerant Draining and Refilling (Refer to P.55-16, 19.)

D

Coolant Draining and Refilling (Refer to GROUP 14 – On-vehicle Service.)

D

Instrument Panel Removal and Installation (Refer to GROUP 52A – Instrument Panel.)

D

Front Seat Removal and Installation (Refer to GROUP 52A – Front Seat.)

D

Floor Console Removal and Installation (Refer to GROUP 52A – Floor Console.)

D

Floor Carpet Removal and Installation

1

3

5

6

2

12 ± 2 N·m

- Pipe coupling

O-ring

A/C compressor oil:

SUN PAG 56

4, 5

9

7

4

8

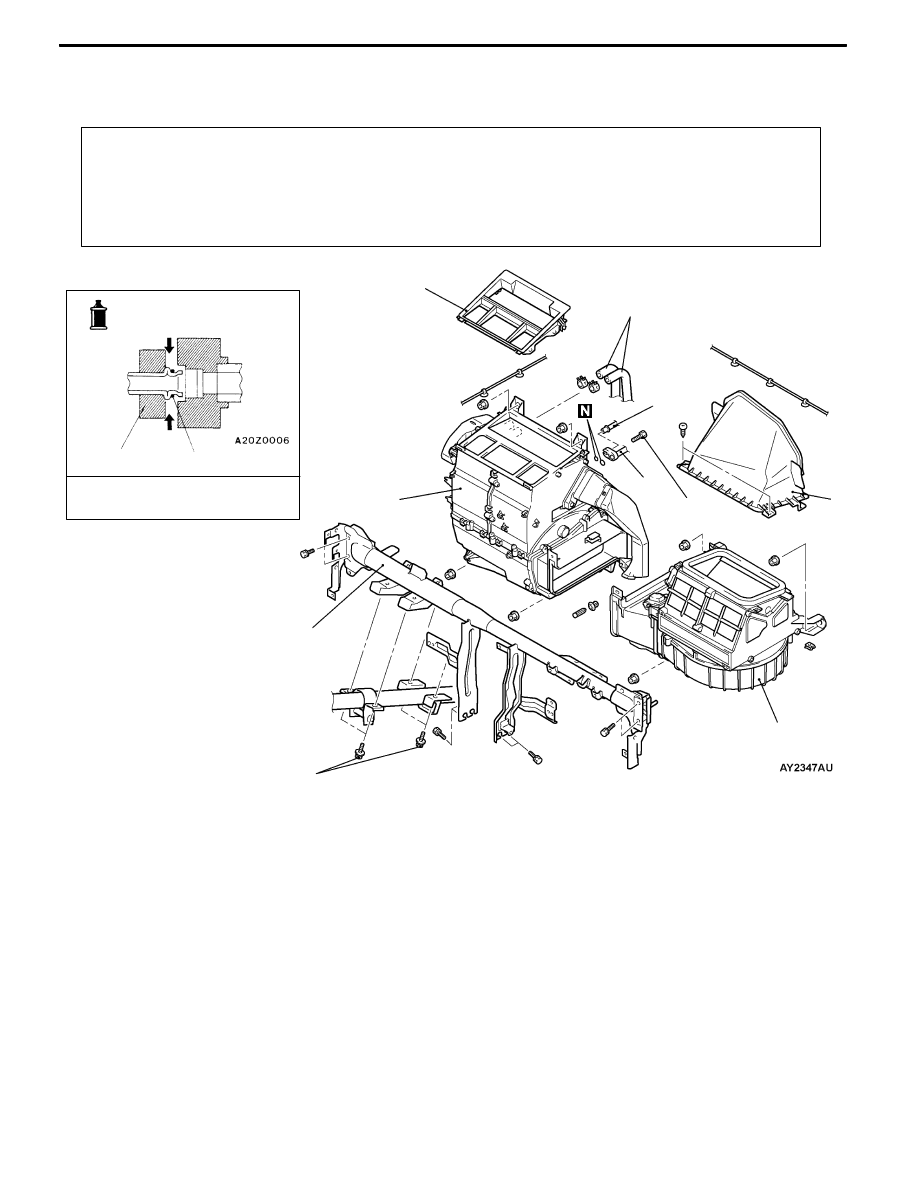

Heater unit and blower assembly

removal steps

1. Steering shaft attachment bolt

2. Front deck crossmember

3. Heater hose connection

A

A"

4. Suction pipe connection

A

A"

5. Liquid pipe B connection

6. Center duct

7. Heater unit

8. Intake duct

9. Blower assembly

REMOVAL SERVICE POINTS

A

A" SUCTION PIPE AND LIQUID PIPE B

DISCONNECTION

To prevent the entry of dust or other foreign bodies, plug

the dismantled hose and the nipples of the expansion valves.
Caution

As the compressor oil and receiver are highly moisture

absorbent, use a non-porous material to plug the hose

and nipples.

HEATER, AIR CONDITIONER AND VENTILATION

-

H

eater Unit and Blower Assembly

55-29

DISASSEMBLY AND REASSEMBLY

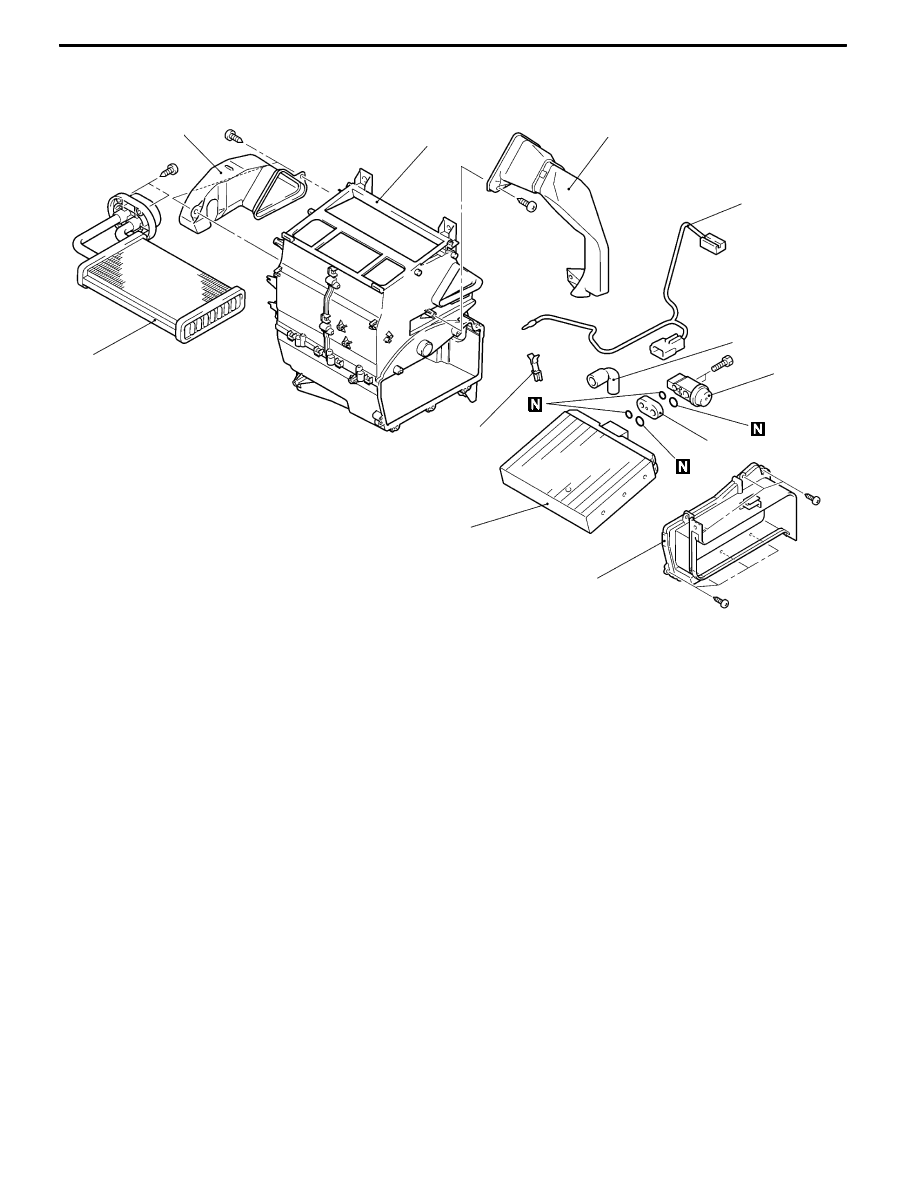

<L.H. DRIVE VEHICLES>

3

7

1

6

5

4

8

9

10

2

11

Disassembly steps

1. Right-hand foot duct

2. Left-hand foot duct

3. Evaporator cover

4. Heater core

5. Expansion valve

6. Expansion valve adapter

7. Evaporator

8. Air thermo sensor clip

9. Air thermo sensor

10. Drain plug

11. Heater case

HEATER, AIR CONDITIONER AND VENTILATION

-

H

eater Unit and Blower Assembly

55-30

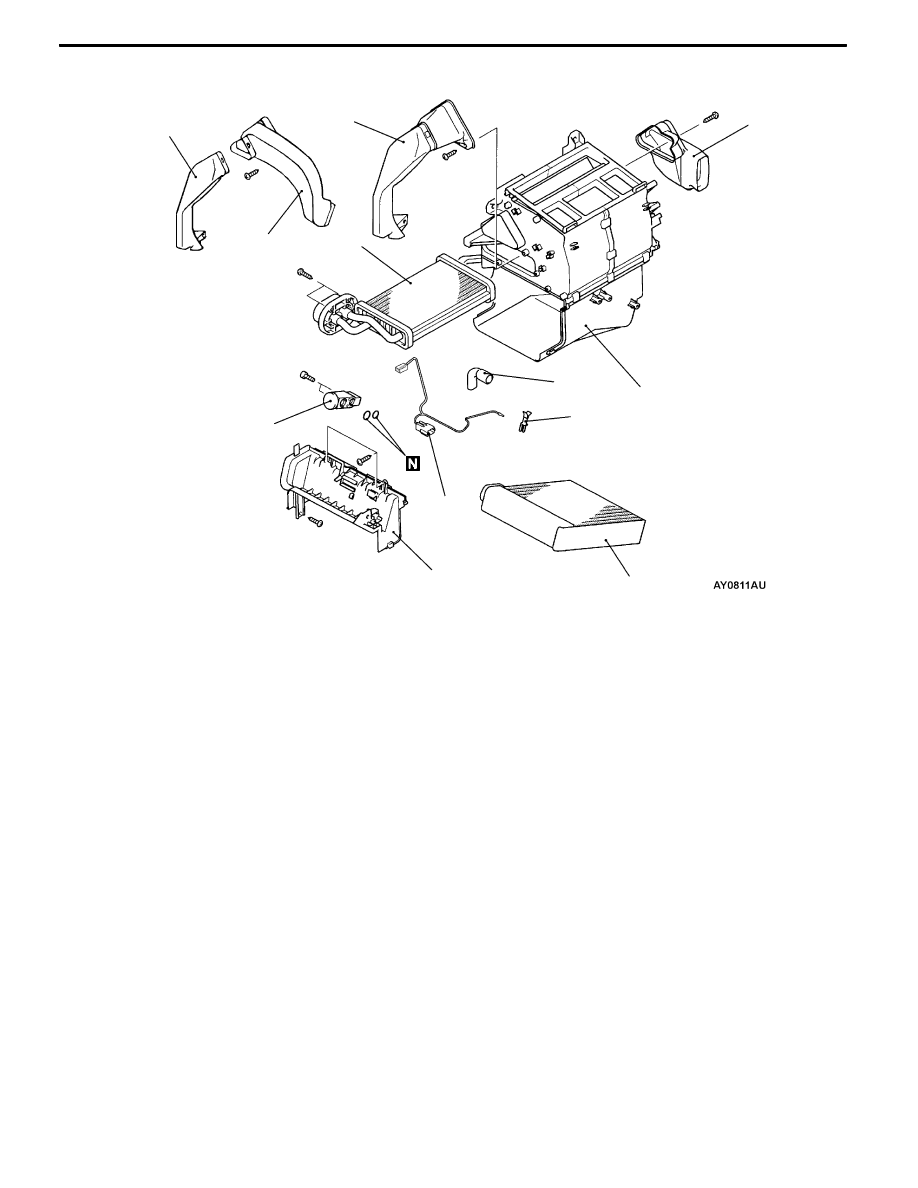

<R.H. DRIVE VEHICLES>

3

4

2

5

9

1

8

7

6

10

11

12

Disassembly steps

1. Right-hand foot duct

2. Left-hand foot duct

3. Left-hand foot duct

<Rear duct mounted vehicle>

4. Rear heater duct A upper LH

<Rear duct mounted vehicle>

5. Evaporator cover

6. Heater core

7. Expansion valve

8. Evaporator

9. Air thermo sensor clip

10. Air thermo sensor

11. Drain plug

12. Heater case
