REAR AXLE -

Differential Carrier <Vehicles with mechanical LSD>

27B-45

"

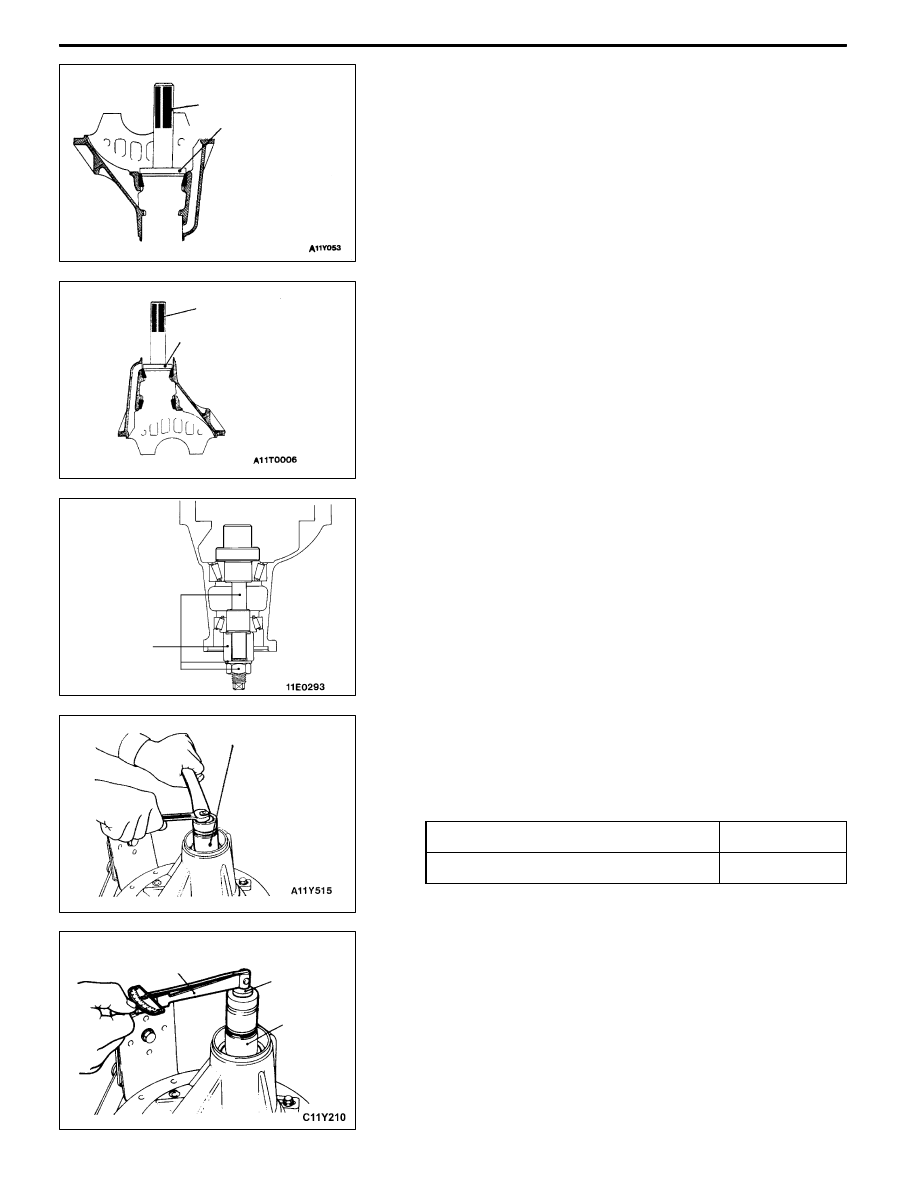

BA DRIVE PINION REAR BEARING OUTER RACE

PRESS-FITTING

"

CA DRIVE PINION FRONT BEARING OUTER RACE

PRESS-FITTING

"

DA DRIVE PINION HEIGHT ADJUSTMENT

Adjust the drive pinion height by the following procedures:

1. Apply multipurpose grease to the washer of special tool.

2. Install special tool and drive pinion front and rear bearing

inner races to the gear carrier in the sequence shown

in the illustration.

3. Tighten the nut of special tool a little at a time while

measuring the turning torque of the drive pinion. Then

confirm the turning torque (without the oil seal) is at the

standard value.
Standard value:

Bearing type

Turning torque

New

0.88 - 1.17 N

·

m

Caution

Take care not to fit gear oil on the bearing.
NOTE

The special tool can not rotate, move several times in

moving area, after rotating the bearing, measure the

torque.

MB990938

MB990935

MB990938

MB990932

MB990836

(MB990835)

MB990836

MB990326

MB990685

MB990836

REAR AXLE -

Differential Carrier <Vehicles with mechanical LSD>

27B-46

4. Clean the side bearing hub.

5. Place special tool between the side bearing hub of the

gear carrier, and position the notch as shown in the

illustration. Then tighten side bearing mounting bolt.

6. Use a thickness gauge to measure the clearance (A)

between special tools.

7. Remove special tools (MB990835, MB990326).

8. Use a micrometer to measure the shown dimensions (B,

C) of special tools.

9. Install the bearing cap, and then use a cylinder gauge

to measure inside diameter (D) of the bearing cap.

10. Calculate thickness (F) of the required drive pinion rear

shim twice by the following formula. Select a shim which

most closely matches this thickness.

F = A + B + C - 1/2D - 86.00 mm

11. Fit the selected drive pinion rear shim(s) to the drive

pinion, and press-fit the drive pinion rear bearing inner

race by using special tool.

"

EA DRIVE PINION TURNING TORQUE ADJUSTMENT

/OIL SEAL INSTALLATION

1. Insert the drive pinion into the gear carrier, and then install

the following parts in sequence from the carrier rear side.

Drive pinion spacer, drive pinion front shim and drive

pinion front bearing inner race, companion flange.
NOTE

Do not install the oil seal.

2. Tighten the companion flange to the specified torque by

using special tool.

Thickness

gauge

MB990392

(MB990835)

Notch

MB990836

(MB990835)

A

B

C

Cylinder

gauge

Drive pinion

rear shim

MB990728

MB990850

186 ± 29 N·m

REAR AXLE -

Differential Carrier <Vehicles with mechanical LSD>

27B-47

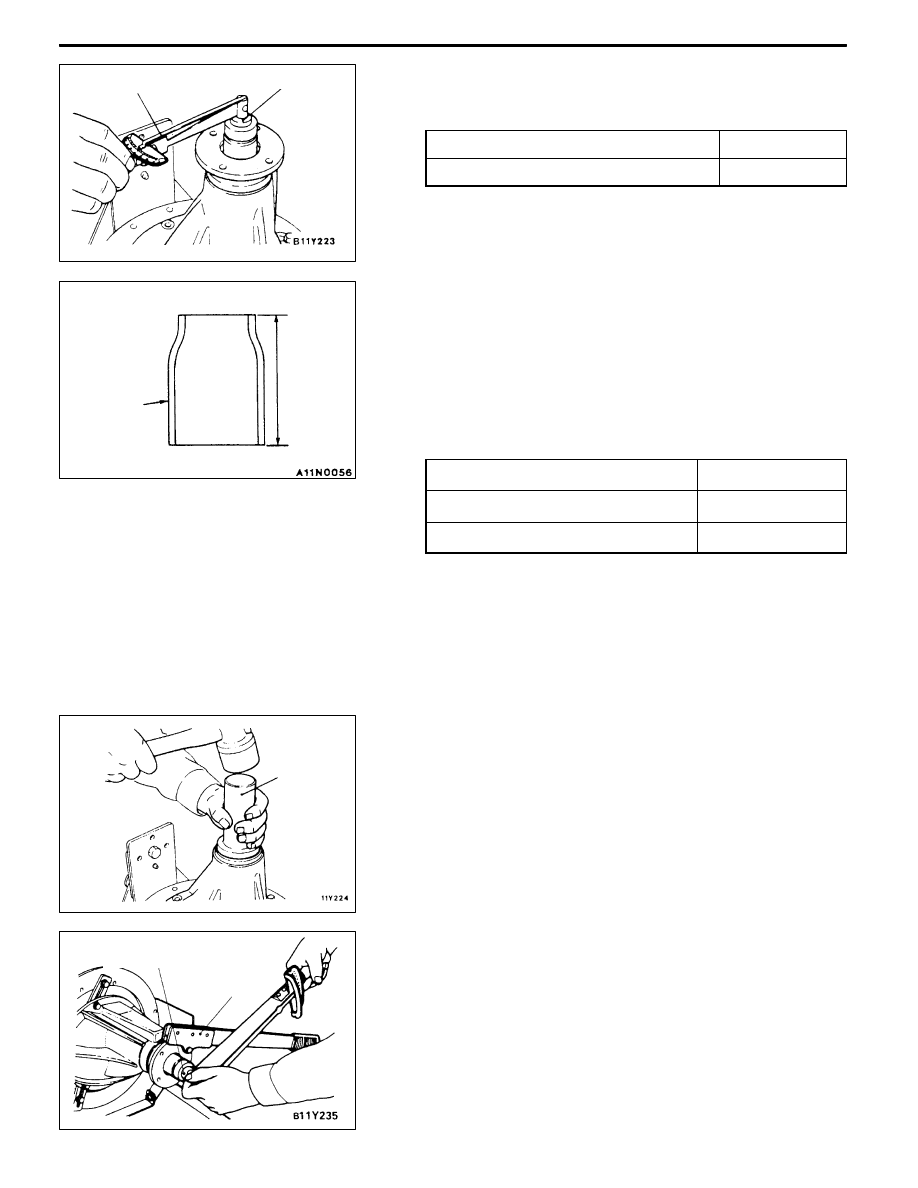

3. Measure the drive pinion turning torque (without the oil

seal).
Standard value:

Bearing division

Turning torque

New

0.88 - 1.17 N

·

m

Caution

Take care not to fit gear oil on the bearing.

4. If the drive pinion turning torque is not within the standard

value, adjust the turning torque by replacing the drive

pinion front shim(s) or the drive pinion spacer.
NOTE

When selecting the drive pinion front shims, if the number

of shims is large, reduce the number of shims to a minimum

by selecting the drive pinion spacers.

Also, select the drive pinion spacer from the following

two types.

Height of drive pinion spacer mm

Identification colour

57.72

-

57.08

Red

5. Remove the companion flange and drive pinion again.

Then insert the drive pinion front bearing inner race into

the gear carrier. Use special tool to press-fit the oil seal.

6. Install the drive pinion assembly and companion flange

with mating marks properly aligned. Tighten the

companion flange self-locking nut to the specified torque

using special tool.

MB990326

MB990685

Identification

colour

MB990727

MB990850

186 ± 29 N·m

REAR AXLE -

Differential Carrier <Vehicles with mechanical LSD>

27B-48

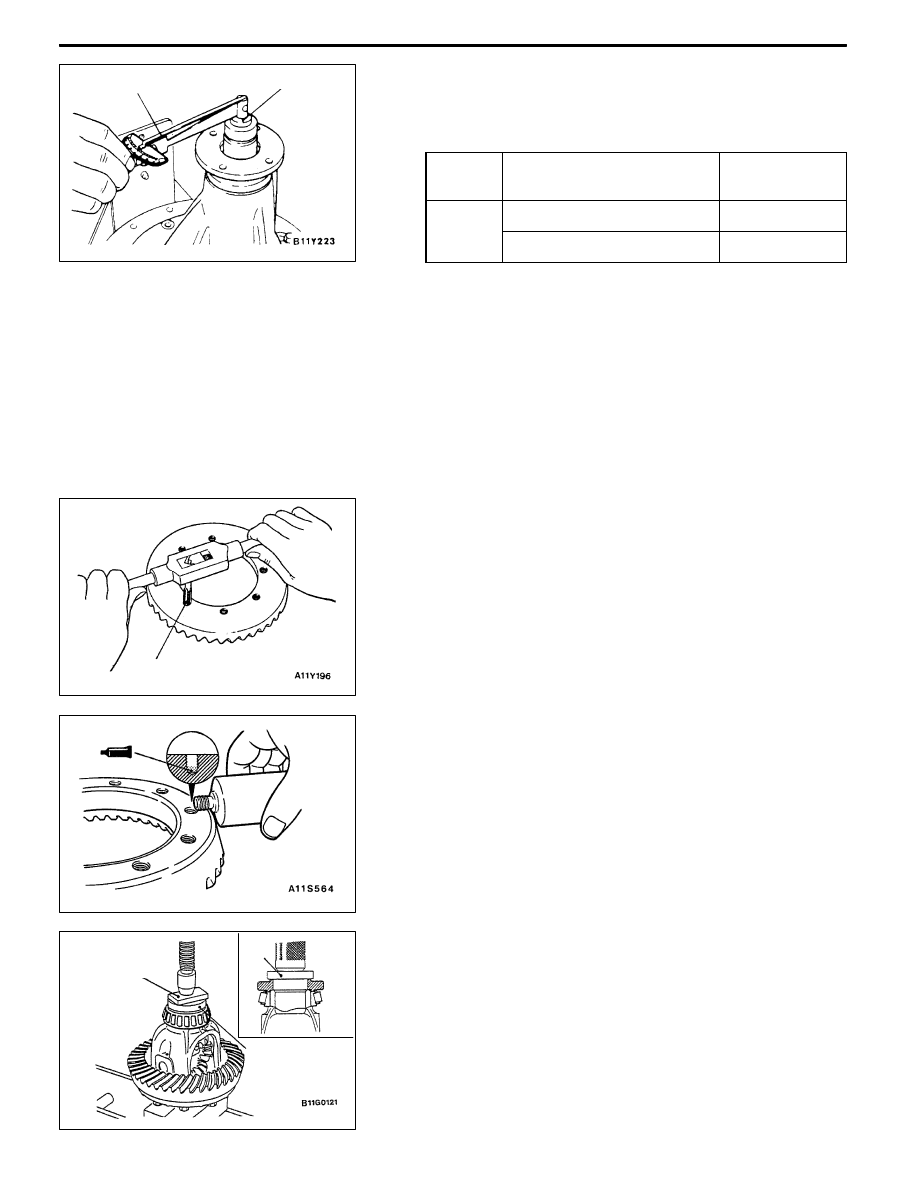

7. Measure the drive pinion turning torque (with oil seal)

to verify that the drive pinion turning torque complies

with the standard value.
Standard value:

Bearing

division

Companion flange lubrication

Turning torque

New

None (With anti-rust agent)

0.98 - 1.27 N

·

m

Gear oil applied

0.49 - 0.58 N

·

m

8. If the turning torque is not within the standard value,

check the tightening torque of the companion flange

self-locking nut, and the installation of the oil seal.

"

FA DRIVE GEAR INSTALLATION

1. Clean the drive gear attaching bolts.

2. Remove the adhesive adhered to the threaded holes

of the drive gear by turning the special tool (tap M8 x

1.0), and then clean the threaded holes by applying

compressed air.

3. Apply the specified adhesive to the threaded holes of

the drive gear.
Specified adhesive:

3M Stud Locking 4170 or equivalent

4. Install the drive gear onto the LSD case with the mating

marks properly aligned. Tighten the bolts to the specified

torque in a diagonal sequence.
Tightening torque: 84 ± 4 N

·

m

"

GASIDE BEARING INNER RACE INSTALLATION

Use special tool to press-fit the side bearing inner races into

the differential case.

MB990326

MB990685

MB990813

Contact plate

MB990728

Contact

plate
