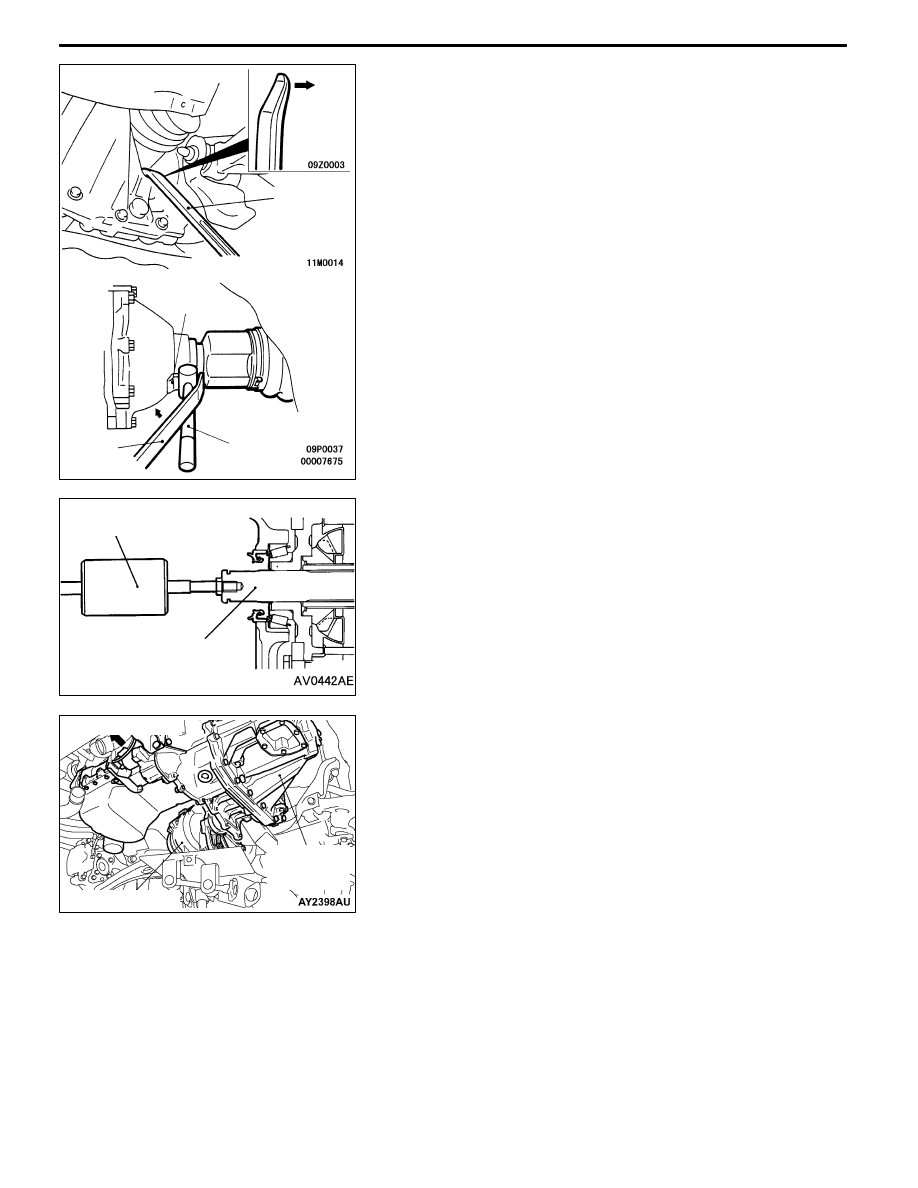

MANUAL TRANSMISSION - Transfer Assembly

22A-51

A

B" DRIVE SHAFT <L.H.>/DRIVE SHAFT <R.H.>

DISCONNECTION

1. As shown in the figure, pull out the transfer shaft <L.H.>

from the transmission using the pry bar. As shown in

the illustration, press a hammer, etc. against the driveshaft

<R.H.>, and pull out the driveshaft from the transfer

assembly using the pry shaft.
Caution

As the TJ may damage when the driveshaft is pulled

out from the BJ side, be sure to use the lever.

2. Cover with a cloth to prevent foreign particles from entering

the transfer.

A

C" OUTPUT SHAFT REMOVAL

1. Using the special tool (MB991721), remove the output

shaft.

2. Cover with a cloth to prevent foreign particles from entering

the transmission case.

A

D"TRANSFER ASSEMBLY REMOVAL

With the engine mount and transmission mount installed,

roll the engine and transmission assembly towards the front

of the vehicle, and remove the transfer assembly from between

the engine block and crossmember.

Transmission
side

Pry bar

Pry bar

Hammer

Protrusion

<L.H.>

<R.H.>

MB991721

Output shaft

Engine and

transmission

assembly

Transfer assembly

Front of the vehicle

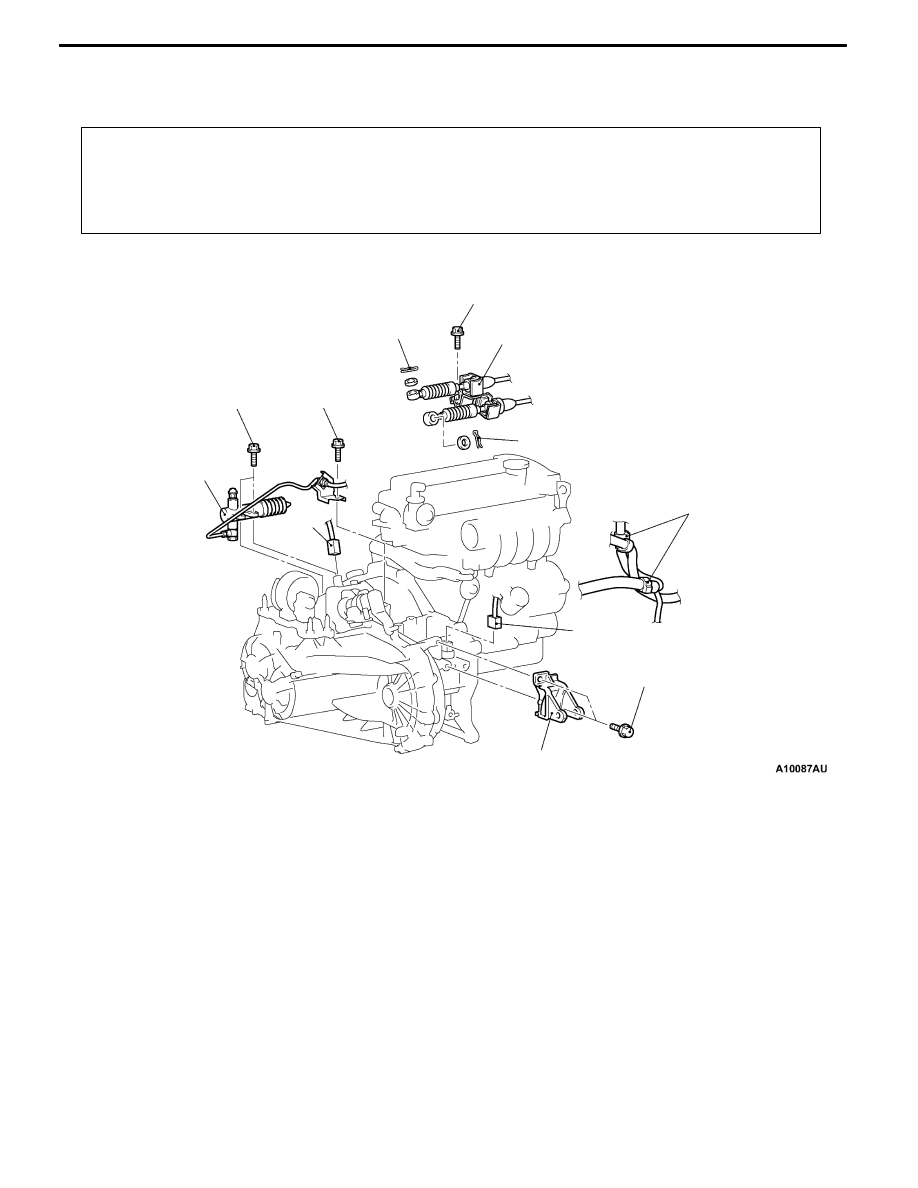

MANUAL TRANSMISSION - Transmission Assembly

22A-52

TRANSMISSION ASSEMBLY

REMOVAL AND INSTALLATION

Pre-removal and Post-installation Operation
D

Transfer Assembly Removal and Installation (Refer to P.22A-49.)

D

Starter Motor Removal and Installation (Refer to GROUP 16.)

D

Air Cleaner Bracket Removal and Installation (Refer to GROUP 15 - Air Cleaner.)

D

Rear Roll Rod Assembly and Rear Roll Rod Bracket <L.H. Drive Vehicles>, Rear Roll Mount <R.H. Drive Vehicles>

Removal and Installation (Refer to GROUP 32 - Engine Roll Stopper.)

1

2

3

4

5

5

6

7

18

±

3 N·m

18

±

3 N·m

18

±

3 N·m

70

±

10 N·m

Removal steps

1. Transmission harness clamp

2. Back-up lamp switch connector

connection

3. Vehicle speed sensor connector

connection

4. Clutch release cylinder and clutch

oil pipe

5. Snap pin

6. Shift cable and select cable as-

sembly connection

7. Rear roll mount bracket

A

A"

D

Engine and transmission

assembly supporting

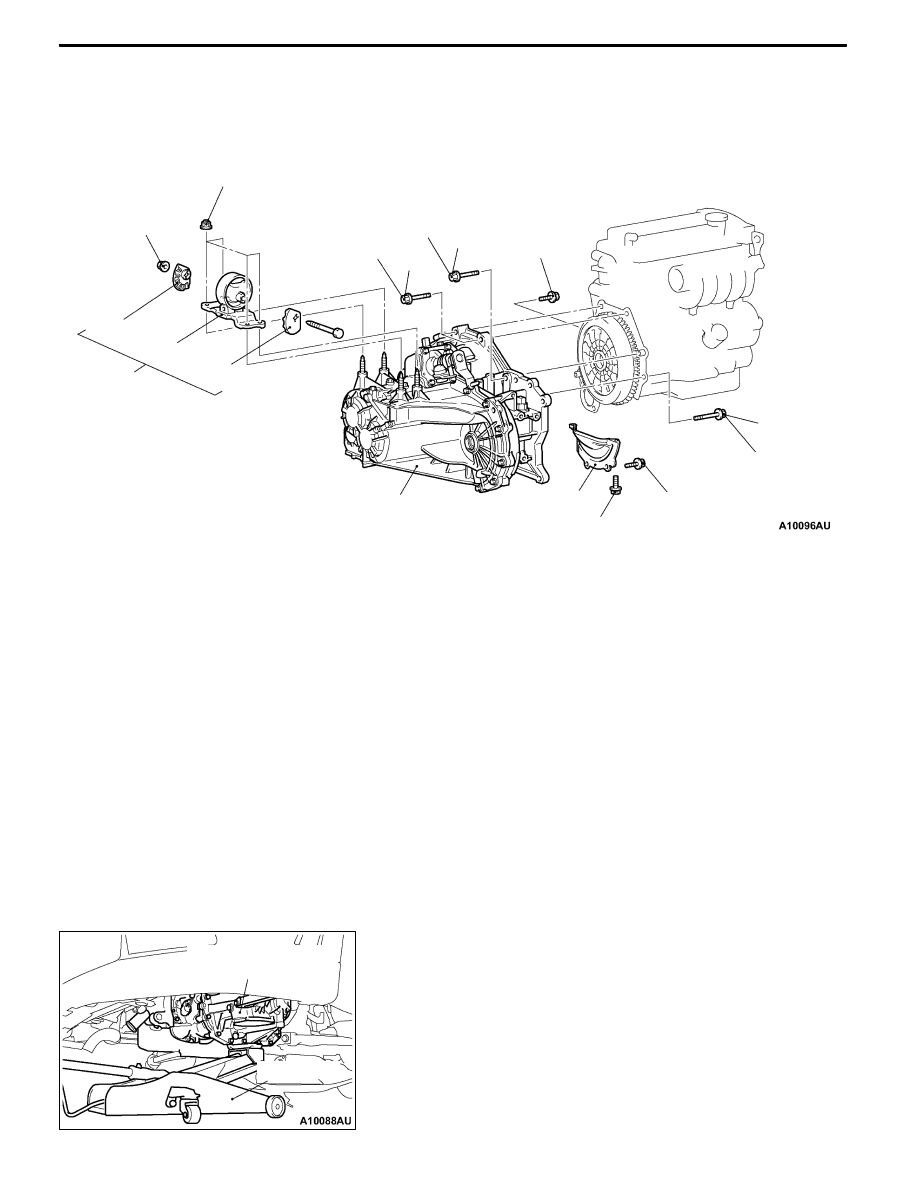

MANUAL TRANSMISSION - Transmission Assembly

22A-53

10

10

11

9

14

12

8

8

13

48

±

5 N·m

48

±

5 N·m

48

±

5 N·m

48

±

5 N·m

9.0

±

1.0 N·m

26

±

5 N·m

82

±

7 N·m*

47

±

7 N·m*

8. Transmission assembly upper part

coupling bolts

A

A"

9. Transmission mount assembly

"

AA 10. Transmission mount stopper

11. Transmission mount bracket

A

B"

D

Engine assembly supporting

A

C"

D

Clutch release bearing connection

12. Bell housing cover

13. Transmission assembly lower part

coupling bolts

14. Transmission assembly

Caution

*: Indicates parts which should be initially tightened,

and then fully tightened after placing the vehicle

horizontally and loading the full weight of the engine

on the vehicle body.

REMOVAL SERVICE POINTS

A

A" ENGINE AND TRANSMISSION ASSEMBLY

SUPPORTING/TRANSMISSION MOUNT

ASSEMBLY REMOVAL

While supporting the engine and transmission assembly with

a garage jack, remove the transmission mount assembly.

Engine and transmission

assembly

Garage jack

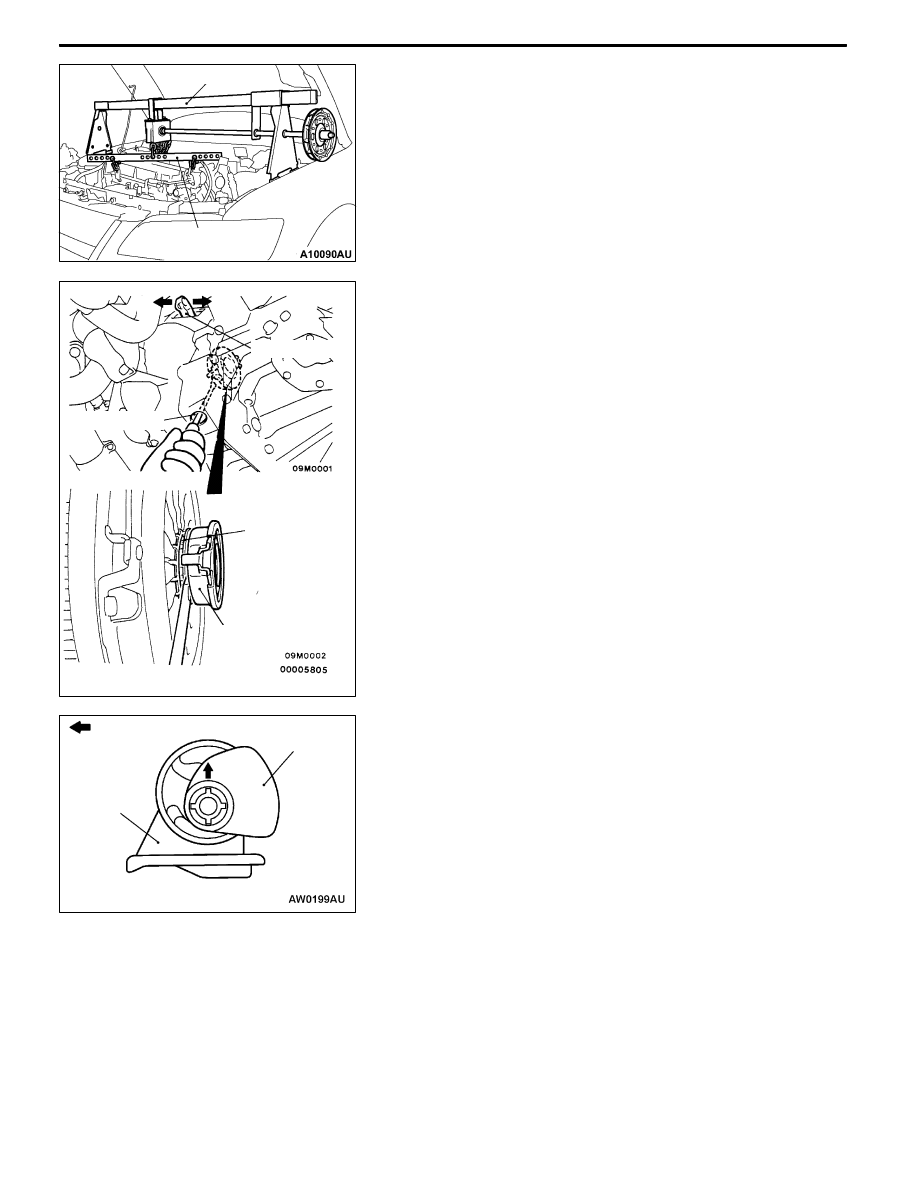

MANUAL TRANSMISSION - Transmission Assembly

22A-54

A

B" ENGINE ASSEMBLY SUPPORTING

Set the special tool to the vehicle to support the engine

assembly.

A

C" CLUTCH RELEASE BEARING SEPARATION

1. Remove the cover from the service hole in the clutch

housing.

2. While pushing the release fork by hand in the direction

A, insert a flap-tip screwdriver between the release bearing

and the wedge collar.
Caution

Be sure to push the release fork in the direction A

before inserting a screwdriver.

3. Separate the release bearing from the wedge collar by

prying with the screwdriver (turning the screwdriver grip

90

˚).

NOTE

The release fork is forced to move fully in the direction

B by the return spring as soon as it is separated from

the wedge collar.
Caution

If it is hard to turn the screwdriver (to pry off the

release bearing), remove the screwdriver once and

repeat the above procedure after pushing the release

fork fully in the direction a two to three times. Forcibly

prying can cause the release bearing to be damaged.

INSTALLATION SERVICE POINT

"

AA TRANSMISSION MOUNT STOPPER

INSTALLATION

Install so that the arrow on the transmission mounting stopper

faces the top of the vehicle.

MZ203827

MB991453

B

A

Service hole

Release fork

Wedge collar

Release bearing

Transmission

mount bracket

Transmission

mount stopper

Engine side
