WIRING HARNESS CONFIGURATION DIAGRAMS

B-4

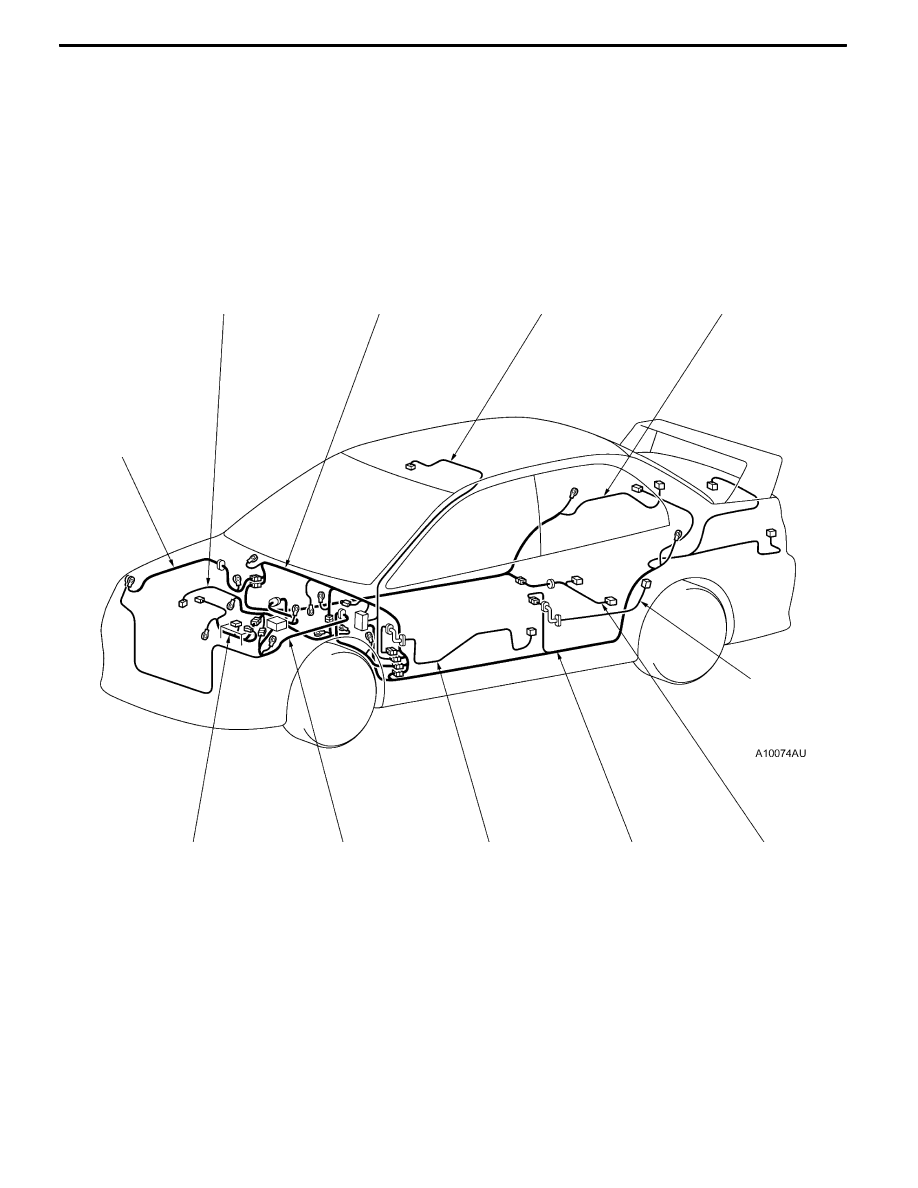

WIRING HARNESS CONFIGURATION DIAGRAMS

OVERALL WIRING DIAGRAM

L.H. drive vehicles

Front wiring

harness (RH)

Control wiring

harness

Instrument panel

wiring harness

Roof wiring

harness

Floor wiring

harness (RH)

Battery wiring

harness

Front wiring

harness (LH)

Front door

wiring harness*

Floor wiring

harness (LH)

Fuel wiring

harness

Rear door

wiring harness*

NOTE

(1) This illustration shows only major wiring harness.

(2) *: also equipped at the right side.

WIRING HARNESS CONFIGURATION DIAGRAMS

B-5

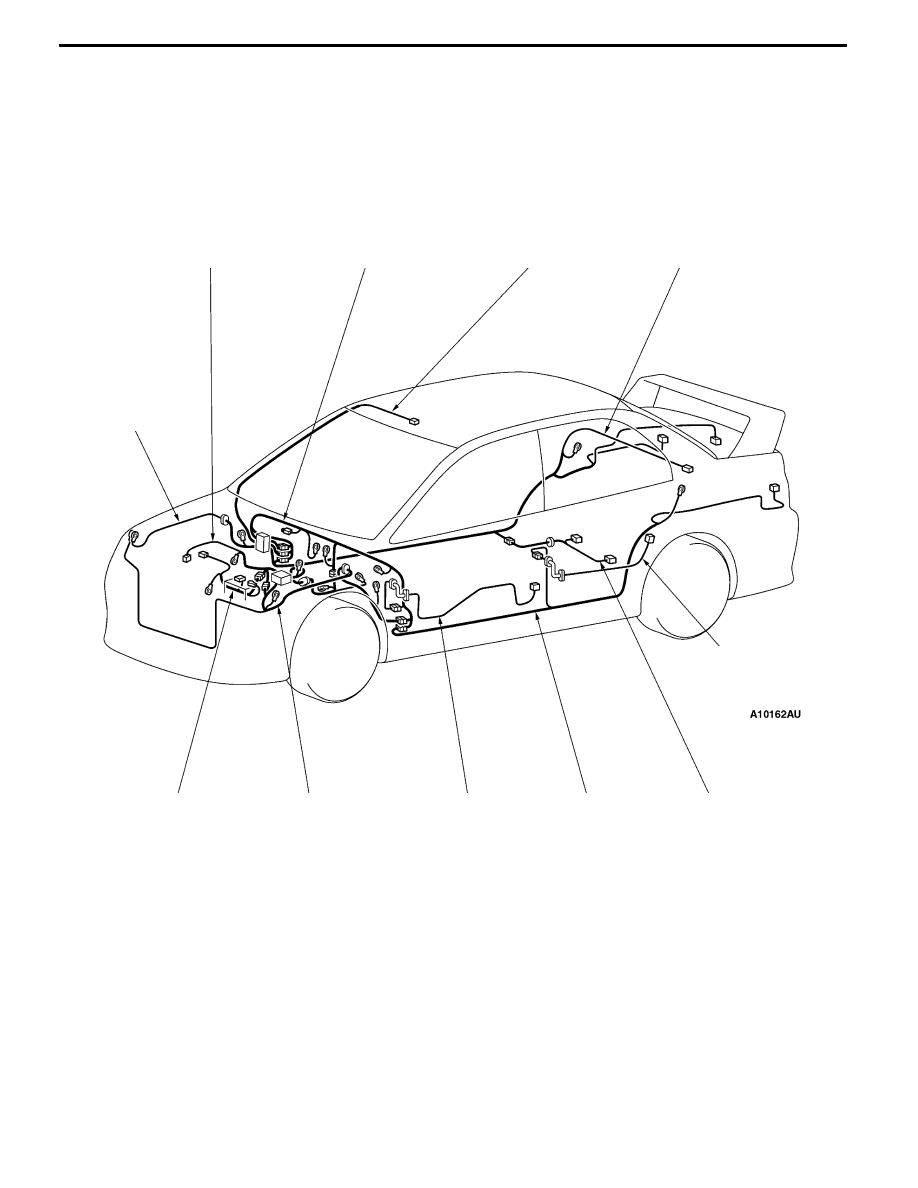

R.H. drive vehicles

Front wiring

harness (RH)

Controlwiring

harness

Instrument panel

wiring harness

Roof wiring

harness

Floor wiring

harness (RH)

Battery wiring

harness

Front wiring

harness (LH)

Front door

wiring harness*

Floor wiring

harness (LH)

Fuel wiring

harness

Rear door

wiring harness*

WIRING HARNESS CONFIGURATION DIAGRAMS

Connector

symbol

A

A-01

A-37

A-36

A-48

A-40

A-31

A-28

A-47

A-46

A-45

1

Connector colour code

B:Black

Y:Yellow

L:Blue

G:Green

R:Red

BR:Brown

V:Violet

O:Orange

GR:Gray

None: Milk white

B-6

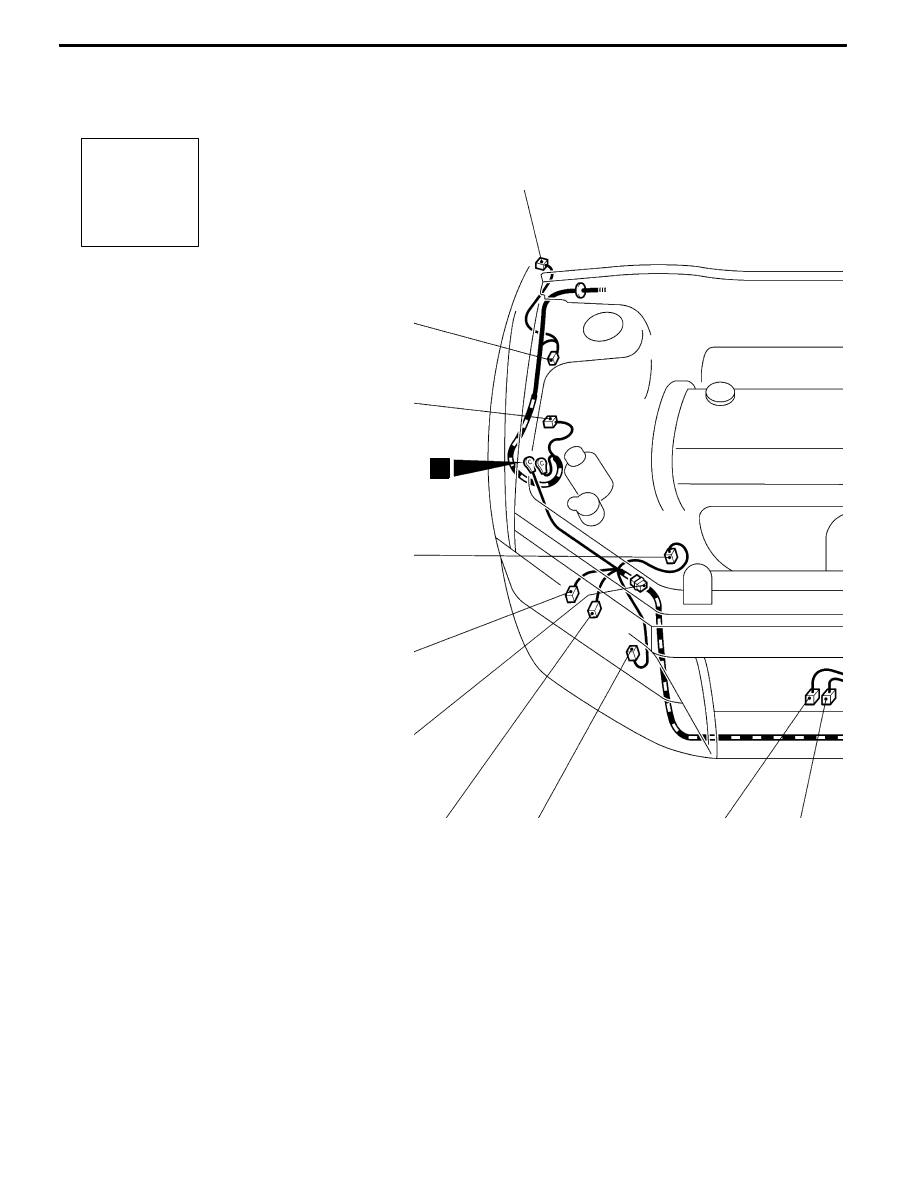

ENGINE COMPARTMENT

L.H. drive vehicles

A-01 (2-GR)

Side turn signal lamp (RH)

A-02 (2-GR)

Side turn signal lamp (LH)

A-03 (2-B)

Wheel speed sensor (Front: LH)

A-04X (4)

Spare connector (for front fog lamp relay)

A-05X (4)

Horn relay

A-06X (4)

Condenser fan relay (LO)

A-07X (4)

Condenser fan relay (HI)

A-08X (4)

No connection

A-09X (4)

Radiator fan relay

A-10X (11)

Front-ECU

A-11X (11)

Front-ECU

A-12 (2-B)

Front wiring harness (LH) and control

wiring harness combination <ABS>

A-13 (8-B)

Front wiring harness (LH) and control

wiring harness combination

A-16 (2-B)

Headlamp (HI: LH)
