SPECIFICATIONS

TSB Revision

FUEL SUPPLY

13C-17

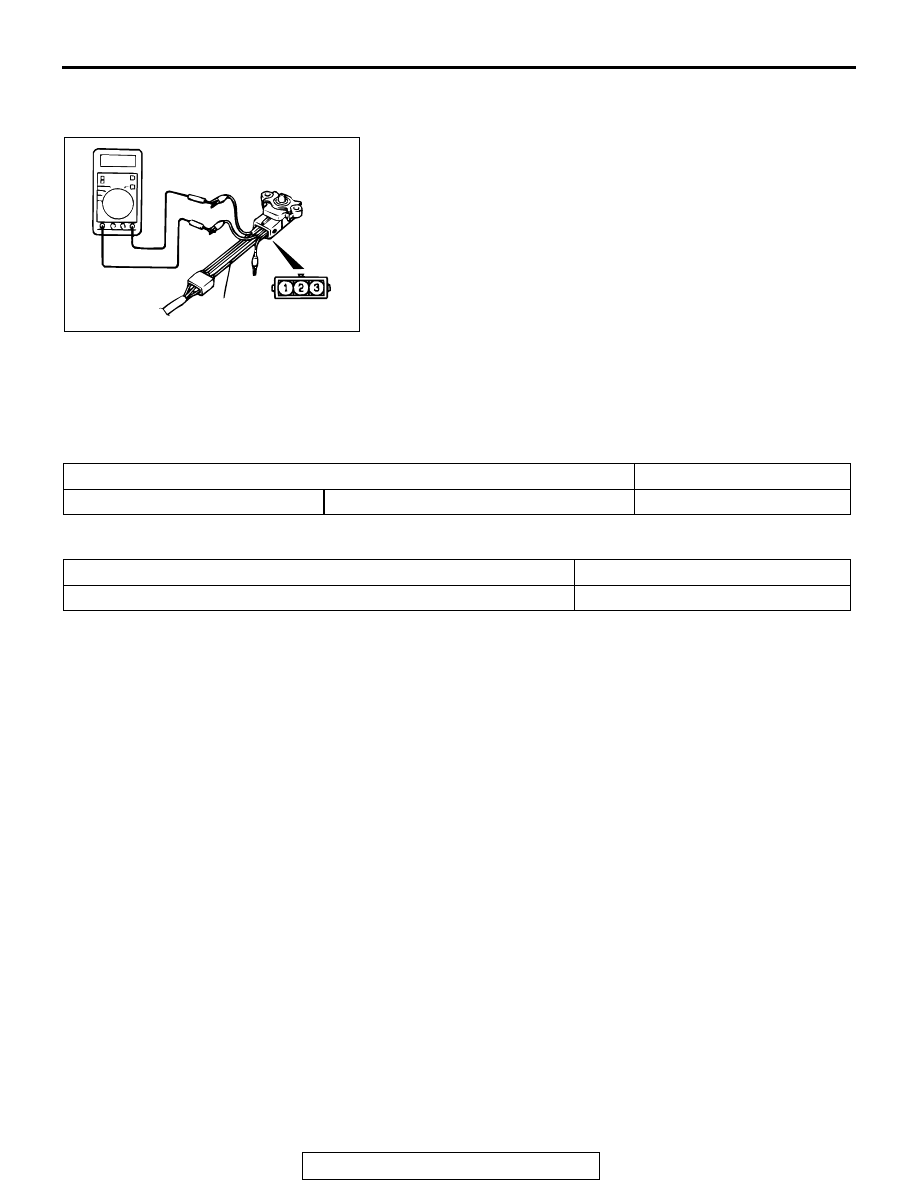

FUEL TANK DIFFERENTIAL PRESSURE SENSOR
CHECK

1. Disconnect the fuel tank differential pressure sensor

connector and connect special tool MB991348 between the
terminals of the disconnected connector.

2. Turn the ignition switch to "ON" and measure the output

voltage between terminals 2 and 3.

Standard value: 2.0

− 3.0 V

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

M1135003900311

SERVICE SPECIFICATIONS

M1135000300246

ACX00762 AB

MB991348

ITEM

SPECIFICATION

Fuel supply

Band assembly nut

26

± 4 N⋅m (19 ± 3 ft-lb)

ITEM

STANDARD VALUE

Fuel tank differential pressure sensor output voltage V

2.0

− 3.0

NOTES

14-1

GROUP 14

COOLING SYSTEM

CONTENTS

GENERAL DESCRIPTION. . . . . . . . .

14-2

SPECIAL TOOL . . . . . . . . . . . . . . . . .

14-2

ENGINE COOLING DIAGNOSIS . . . .

14-3

INTRODUCTION. . . . . . . . . . . . . . . . . . . . .

14-3

TROUBLESHOOTING STRATEGY . . . . . .

14-3

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

14-3

SYMPTOM PROCEDURES . . . . . . . . . . . .

14-4

ON-VEHICLE SERVICE. . . . . . . . . . .

14-18

ENGINE COOLANT LEAK CHECK  . . . . . .

14-18

RADIATOR CAP PRESSURE CHECK. . . .

14-18

ENGINE COOLANT REPLACEMENT  . . . .

14-18

ENGINE COOLANT CONCENTRATION
TEST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14-20

FAN CONTROLLER CHECK . . . . . . . . . . .

14-20

FAN CONTROL RELAY CONTINUITY
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14-20

RADIATOR . . . . . . . . . . . . . . . . . . . . .

14-21

REMOVAL AND INSTALLATION . . . . . . . .

14-21

THERMOSTAT . . . . . . . . . . . . . . . . . .

14-23

REMOVAL AND INSTALLATION . . . . . . . .

14-23

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

14-24

WATER PUMP  . . . . . . . . . . . . . . . . . .

14-25

REMOVAL AND INSTALLATION  . . . . . . . .

14-25

WATER HOSE AND WATER PIPE  . .

14-28

REMOVAL AND INSTALLATION . . . . . . . .

14-28

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

14-31

SPECIFICATIONS  . . . . . . . . . . . . . . .

14-31

FASTENER TIGHTENING
SPECIFICATIONS. . . . . . . . . . . . . . . . . . . .

14-31

SERVICE SPECIFICATIONS . . . . . . . . . . .

14-32

COOLANT . . . . . . . . . . . . . . . . . . . . . . . . . .

14-32

SEALANT  . . . . . . . . . . . . . . . . . . . . . . . . . .

14-32

GENERAL DESCRIPTION

TSB Revision

COOLING SYSTEM

14-2

GENERAL DESCRIPTION

M1141000100360

The cooling system is designed to keep every part of
the engine at appropriate temperature in whatever
condition the engine may be operated. The cooling
method is of the water-cooled, pressure forced circu-
lation type in which the water pump pressurizes cool-
ant and circulates it throughout the engine. If the
coolant temperature exceeds the prescribed temper-
ature, the thermostat opens to circulate the coolant
through the radiator as well so that the heat
absorbed by the coolant may be radiated into the air.

The water pump is of the centrifugal type and is
driven by the drive belt from the crankshaft. The radi-
ator is the corrugated fin, down flow type and is
cooled by an electrical radiator fan. And if the engine
coolant temperature reaches 110

°C (230°F) or

higher, the radiator fan control rotates the radiator
fan for up to 5 minutes even after the ignition switch
is turned to the "LOCK" (OFF) position [the fan stops
its rotation when the engine coolant temperature
decreases to 110

°C (230°F) or lower].

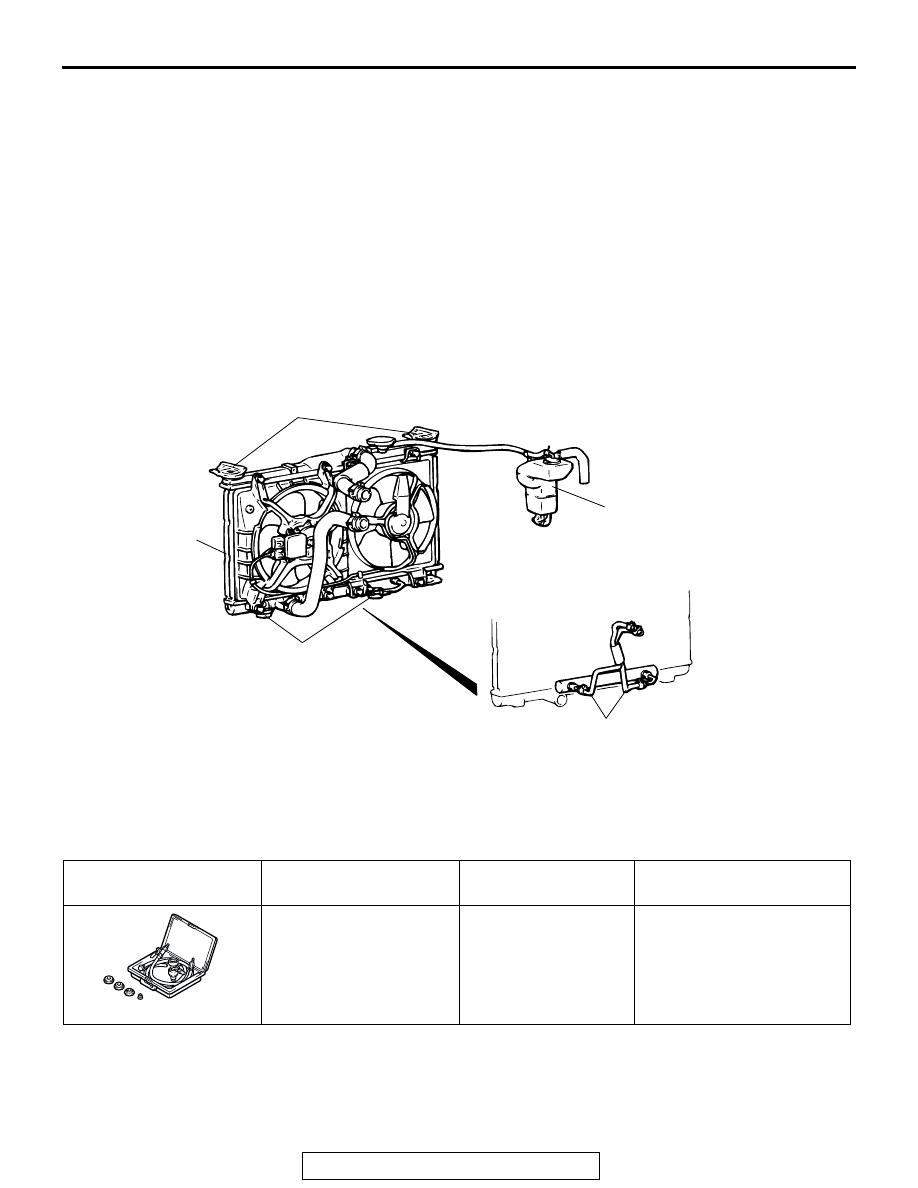

CONSTRUCTION DIAGRAM

SPECIAL TOOL

M1141000600064

AC004034 AB

A/T OIL COOLER HOSE

RESERVE TANK

LOWER INSULATOR

RADIATOR

RADIATOR SUPPORT

TOOL

TOOL NUMBER AND
NAME

SUPERSSION

APPLICATION

MB991871
LLC changer

−

Coolant refilling

MB991871
