ENGINE ASSEMBLY

TSB Revision

ENGINE MECHANICAL <2.4L>

11A-15

REMOVAL STEPS

1.

ACCELERATOR CABLE
CONNECTION

2.

PURGE HOSE CONNECTION

3.

BRAKE BOOSTER VACUUM
HOSE CONNECTION

4.

VACUUM HOSE CONNECTION

5.

IGNITION COIL CONNECTOR

6.

INJECTOR CONNECTOR

7.

MANIFOLD ABSOLUTE
PRESSURE SENSOR
CONNECTOR

8.

THROTTLE POSITION SENSOR
CONNECTOR

9.

HEATED OXYGEN SENSOR
(FRONT) CONNECTOR

10. CAPACITOR CONNECTOR
11. ENGINE COOLANT

TEMPERATURE SENSOR
CONNECTOR

12. CAMSHAFT POSITION

SENSOR CONNECTOR

13. KNOCK SENSOR CONNECTOR
14. ENGINE COOLANT

TEMPERATURE GAUGE UNIT
CONNECTOR

15. IDLE AIR CONTROL MOTOR

CONNECTOR

16. EVAPORATIVE EMISSION

PURGE SOLENOID VALVE
CONNECTOR

17. EGR VACUUM REGULATOR

SOLENOID VALVE
CONNECTOR

>>D<<

18. FUEL HIGH-PRESSURE HOSE

CONNECTION

19. FUEL RETURN HOSE

CONNECTION

20. PRESSURE HOSE

CONNECTION

REMOVAL STEPS (Continued)

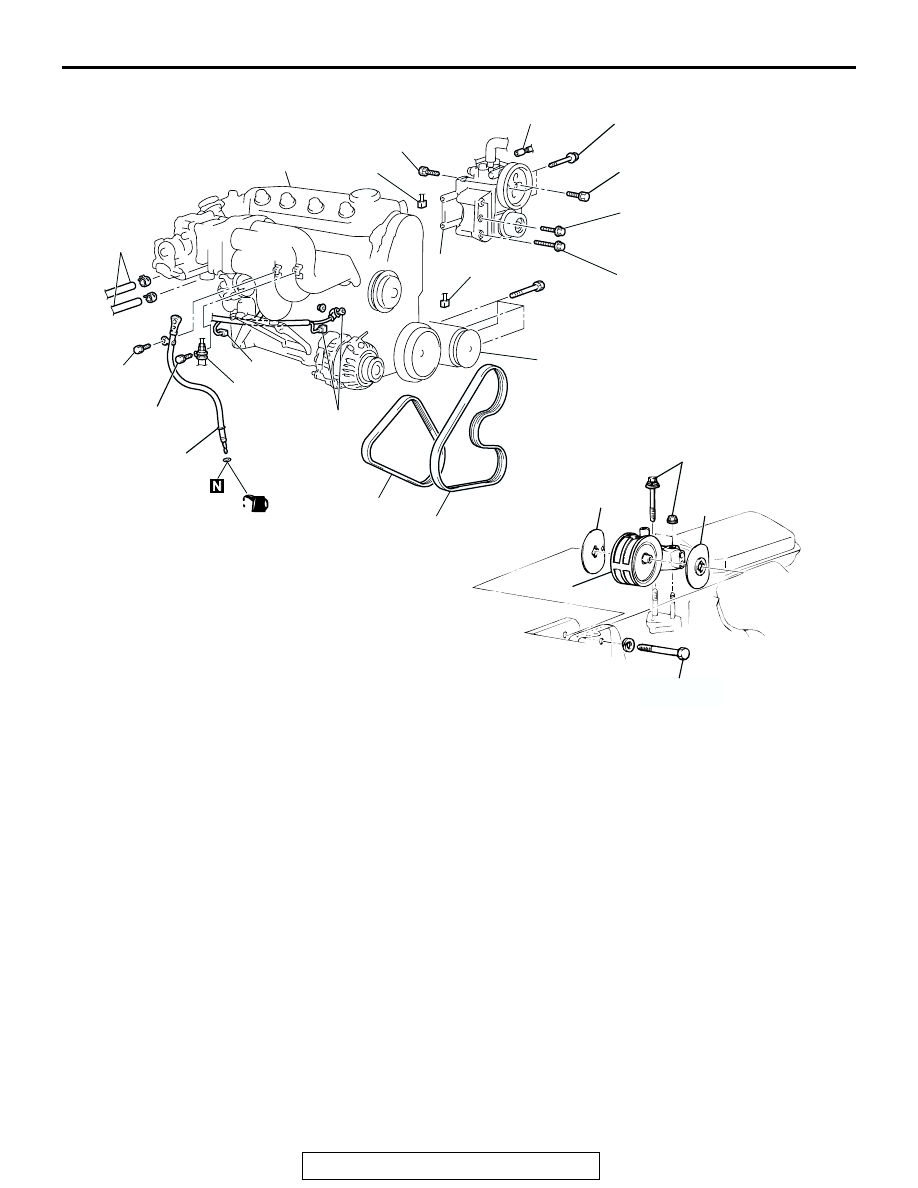

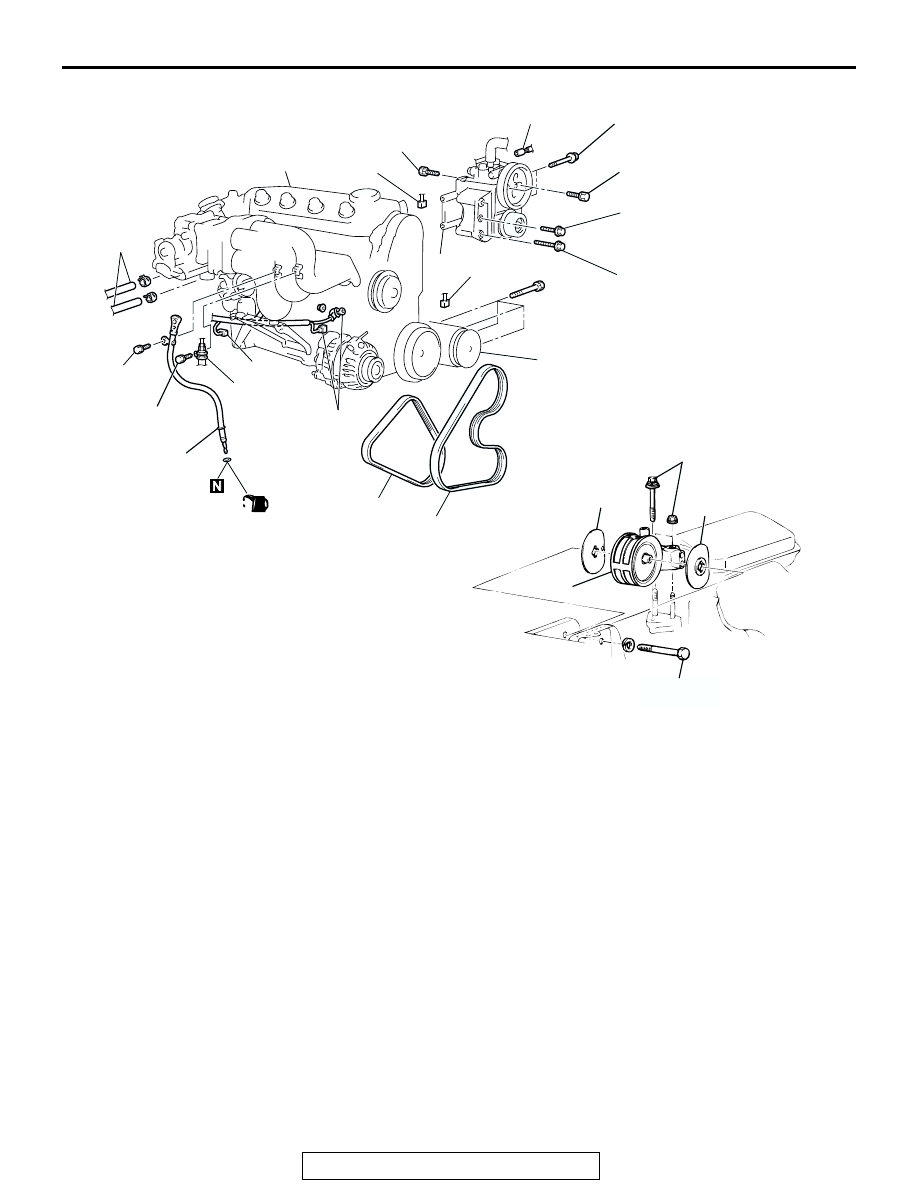

ENGINE ASSEMBLY

TSB Revision

ENGINE MECHANICAL <2.4L>

11A-16

Required Special Tools:

• MB991453: Engine Hanger Assembly
• MZ203827: Engine Lifter
• MB991454: Engine hanger balancer (MB991453, part of the engine hanger attachment set)
• MB991895: Engine Hanger
• MB991928: Engine Hanger

AC001694

23

14 ± 1 N·m
117 ± 13 in-lb

12 ± 2 N·m
100 ± 22 in-lb

21

(ENGINE OIL)

25

22

24

27

26

32

28

29 ± 3 N·m
21 ± 3 ft-lb

35

29

49 ± 10 N·m
36 ± 7 ft-lb

29 ± 3 N·m
21 ± 3 ft-lb

11 ± 1 N·m
96 ± 8 in-lb

49 ± 10 N·m
36 ± 7 ft-lb

30

31

86 ± 12 N·m
64 ± 8 ft-lb

34

34

33

81 ± 12 N·m*
60 ± 9 ft-lb*

AD

21. OIL DIPSTICK AND DIPSTICK

GUIDE

22. PRESSURE HOSE CONNECTION
23. HEATER HOSE CONNECTION
24. GENERATOR CONNECTOR
25. OIL PRESSURE SWITCH

CONNECTOR

26. DRIVE BELT (POWER STEERING

OIL PUMP AND A/C
COMPRESSOR)

27. DRIVE BELT (GENERATOR)
28. CRANKSHAFT POSITION SENSOR

CONNECTOR

29. POWER STEERING PRESSURE

SWITCH CONNECTOR

<<A>>

30. POWER STEERING OIL PUMP

AND BRACKET ASSEMBLY

31. A/C COMPRESSOR ASSEMBLY

CONNECTOR

<<B>>

32. A/C COMPRESSOR

<<C>>

• TRANSAXLE ASSEMBLY

<<D>> >>C<<

33. ENGINE MOUNT BRACKET

>>B<<

34. ENGINE MOUNT STOPPER

<<E>> >>A<<

35. ENGINE ASSEMBLY

ENGINE ASSEMBLY

TSB Revision

ENGINE MECHANICAL <2.4L>

11A-17

REMOVAL SERVICE POINTS

.

<<A>> POWER STEERING OIL PUMP AND BRACKET
ASSEMBLY REMOVAL
Remove the power steering oil pump and bracket assembly
from the engine with the hose attached.
NOTE: Place the removed power steering oil pump in a place
where it will not be a hindrance when removing and installing
the engine assembly, and secure it with a cord or wire.

.

<<B>> A/C COMPRESSOR REMOVAL
Remove the compressor from the compressor bracket with the
hose still attached.
NOTE: Place the removed A/C compressor where it will not be
a hindrance when removing and installing the engine assembly,
and secure it with a cord or wire.

.

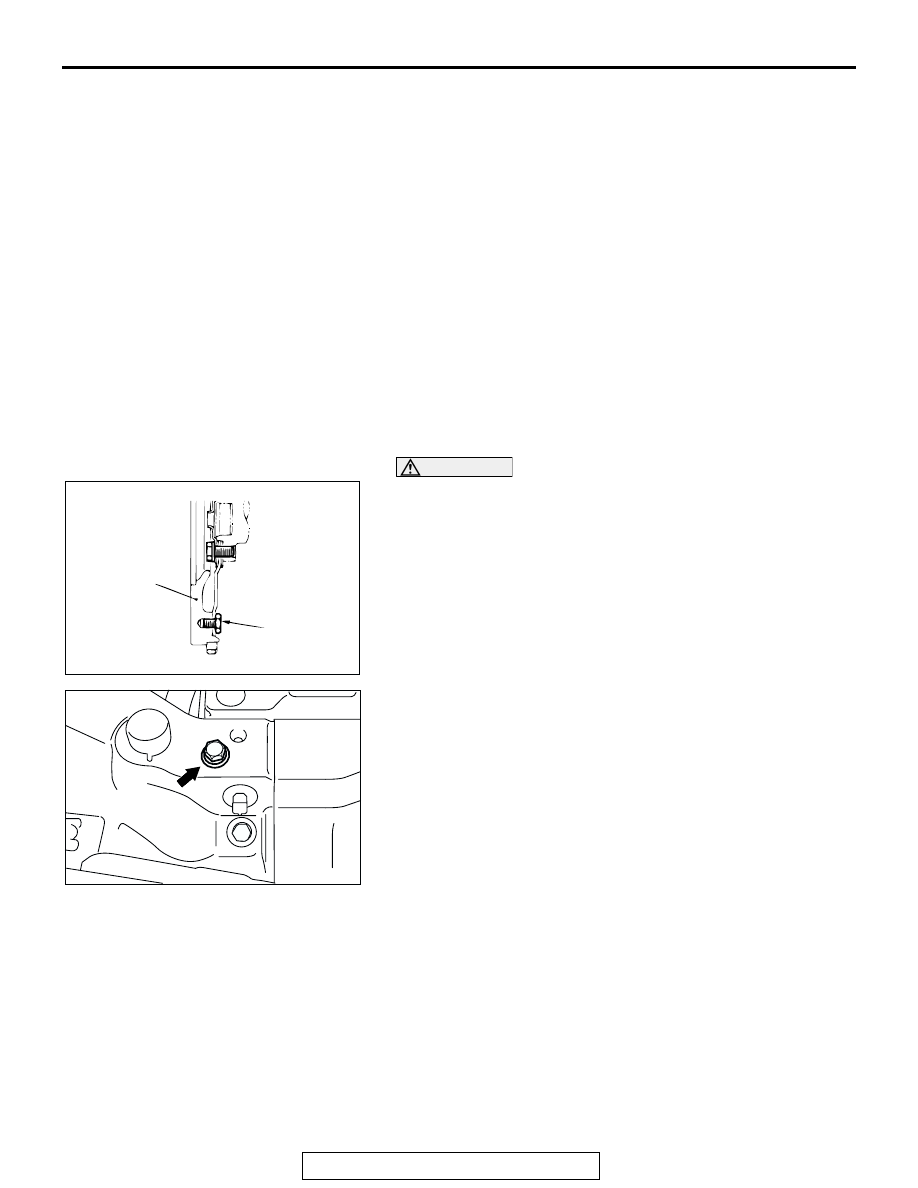

<<C>> TRANSAXLE ASSEMBLY REMOVAL

CAUTION

Do not remove the flywheel mounting bolt shown by the
arrow. If this bolt Is removed, the flywheel will become out
of balance and damaged.
1. <Engine lifter MZ20783827 is used>

Remove the transaxle assembly.

<M/T>: Refer to GROUP 22A, Transaxle Assembly

P.22A-16

.

<A/T>: Refer to GROUP 23A, Transaxle Assembly

P.23A-423

.

2. <Engine hanger MB991895 or MB991928 is used>

(1) Loosely fit the two radiator support upper insulator

mounting bolts to the vehicle body.

(2) Remove the transaxle assembly.

<M/T>: Refer to GROUP 22A, Transaxle Assembly

P.22A-16

.

<A/T>: Refer to GROUP 23A, Transaxle Assembly

P.23A-423

.

.

AC000126

FLYWHEEL

BOLT

AB

<M/T>

AC106166 AB

ENGINE ASSEMBLY

TSB Revision

ENGINE MECHANICAL <2.4L>

11A-18

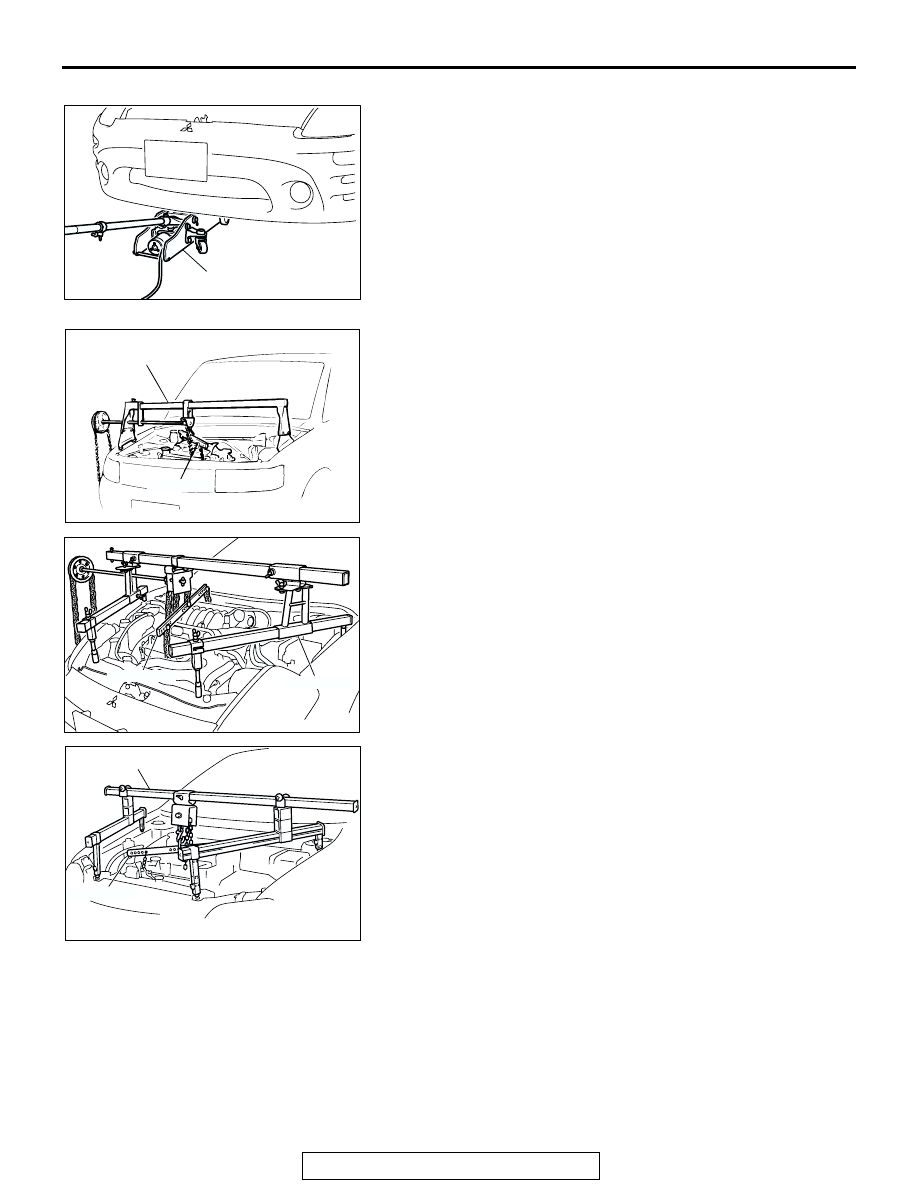

<<D>> ENGINE MOUNT BRACKET REMOVAL
1. Support the engine with a garage jack.

2. <Engine lifter MZ2073827 is used>

Remove special tools MB991453 and MZ203827 which was
attached when the transaxle assembly was removed.

3. <Engine hanger MB991895 is used>

Remove special tools MB991454 and MB991895 which was
attached when the transaxle assembly was removed.

4. <Engine hanger MB991928 is used>

Remove special tools MB991454 and MB991928 which was
attached when the transaxle assembly was removed.

AC106167

GARAGE JACK

AB

AC000127

MZ203827

MB991453

AB

AC106164

MB991454

MB991895

AB

AC302400AD

MB991928

MB991454
