Mitsubishi L200. Manual - part 952

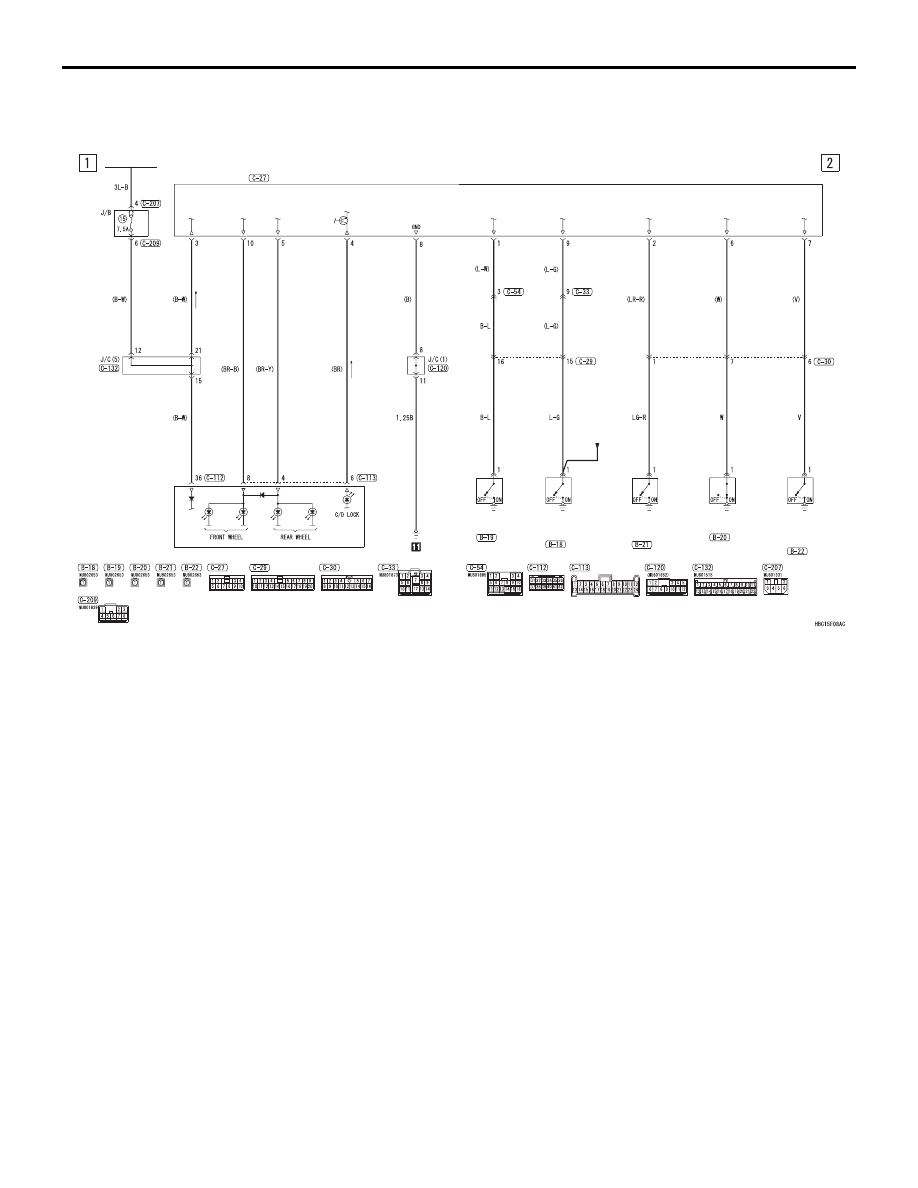

SUPER SELECT 4WD SYSTEM

CIRCUIT DIAGRAMS

90-193

SUPER SELECT 4WD SYSTEM

SUPER SELECT 4WD SYSTEM
<VEHICLES FOR EUROPE>

M1901034200160

4WD
INDICATOR-
ECU

FREE
WHEEL
ENGINE
SWITCH

2WD/4WD
DETECTION
SWITCH

SOLENOID
VALVE 1

SOLENOID
VALVE 2

IGNITION
SWITCH (IG1)

COMBINATION
METER

·ABS
·ABS AND ASTC
·SPARE CONNECTOR
 (FOR TRAILER)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

LHD
RHD

:
:

NOTE

SUPER SELECT 4WD SYSTEM

CIRCUIT DIAGRAMS

90-194

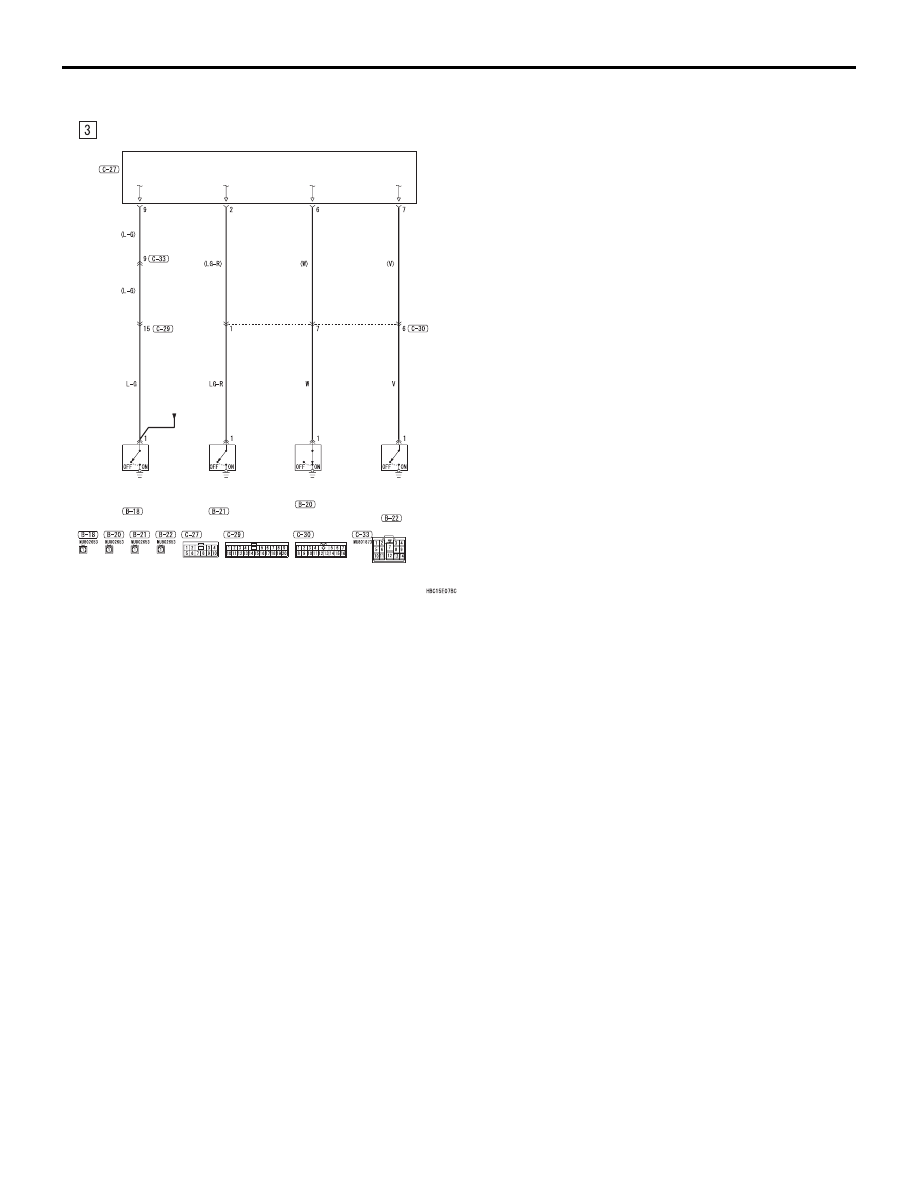

SUPER SELECT 4WD SYSTEM <VEHICLES FOR EUROPE> (CONTINUED)

CENTRE
DIFFERENTIAL
LOCK DETECTION
SWITCH

4WD
OPERATION
DETECTION
SWITCH

HIGH/LOW
DETECTION
SWITCH

CENTRE
DIFFERENTIAL
LOCK OPERATION
DETECTION
SWITCH

4WD
INDICATOR-
ECU

REAR DIFFERENTIAL
LOCK SYSTEM

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

SUPER SELECT 4WD SYSTEM

CIRCUIT DIAGRAMS

90-195

SUPER SELECT 4WD SYSTEM

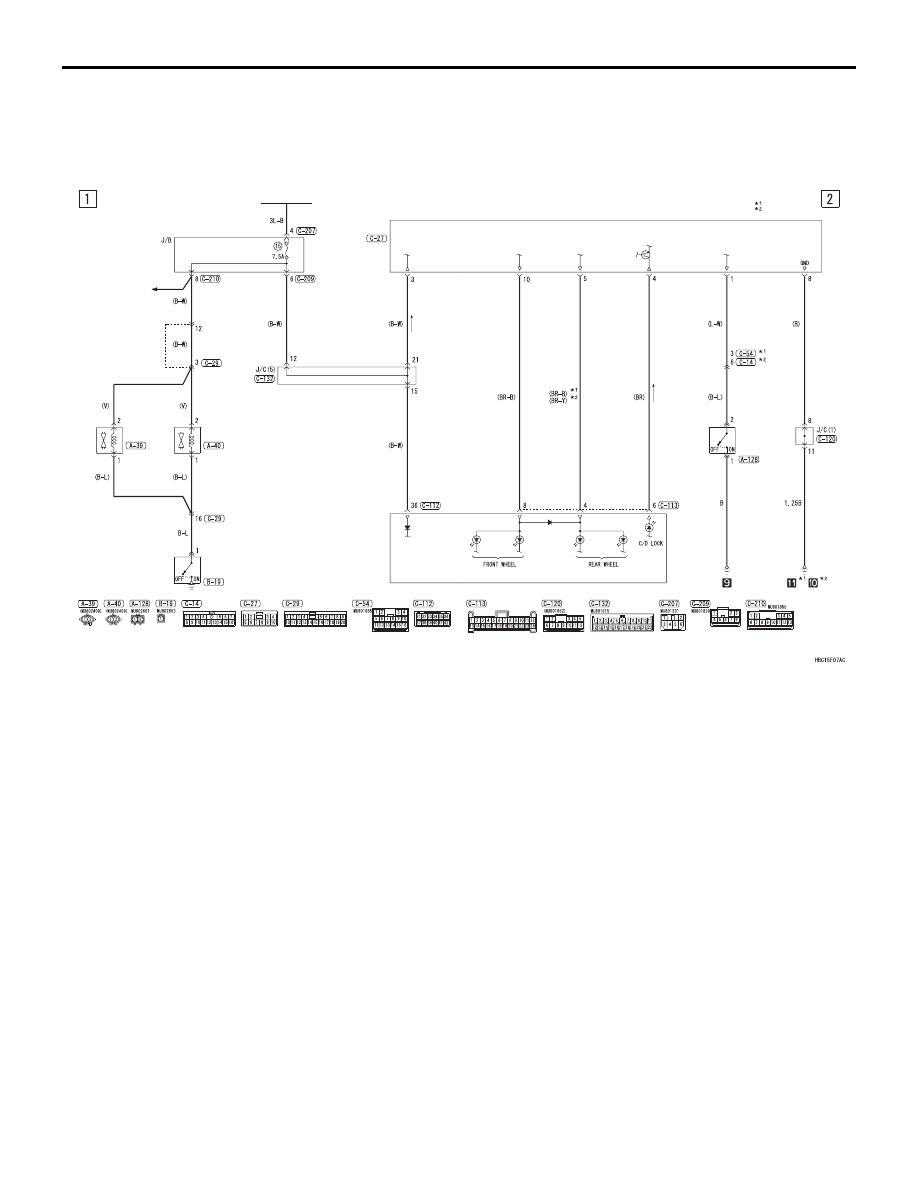

<VEHICLES FOR RUSSIA>

M1901034200171

4WD INDICATOR-ECU

2WD/4WD
DETECTION
SWITCH

IGNITION
SWITCH (IG1)

COMBINATION
METER

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

CENTRE
DIFFERENTIAL
LOCK DETECTION
SWITCH

4WD
OPERATION
DETECTION
SWITCH

HIGH/LOW
DETECTION
SWITCH

CENTRE
DIFFERENTIAL
LOCK OPERATION
DETECTION
SWITCH

REAR DIFFERENTIAL
LOCK SYSTEM

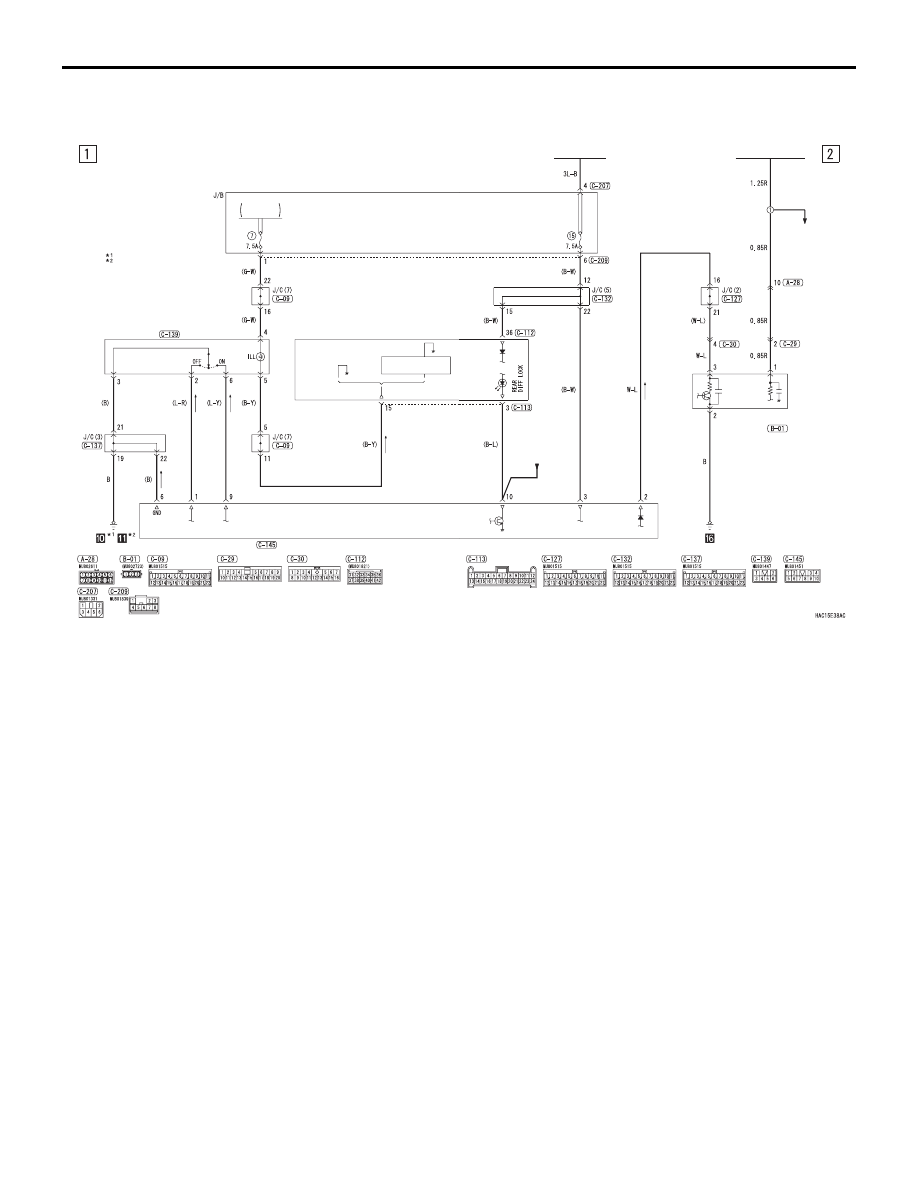

REAR DIFFERENTIAL LOCK SYSTEM

CIRCUIT DIAGRAMS

90-196

REAR DIFFERENTIAL LOCK SYSTEM

M1901014300477

IGNITION
SWITCH (IG1)

COMBINATION
METER

ETACS-ECU

REAR
DIFFERENTIAL
LOCK SWITCH

REAR DIFFERENTIAL LOCK-ECU

ILLUMINATION
CONTROL CIRCUIT

<VEHICLES WITH
 RHEOSTAT>

<VEHICLES WITHOUT
 RHEOSTAT>

VEHICLE
SPEED SENSOR

TAIL LAMP
RELAY

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

ABS AND ASTC

ENGINE CONTROL
RELAY

·CRUISE CONTROL
 SYSTEM
·ENGINE CONTROL
 SYSTEM
·GLOW SYSTEM
·IMMOBILIZER
 SYSTEM

LHD
RHD

:
:

NOTE
