ANTI-SKID BRAKING SYSTEM (ABS)

CIRCUIT DIAGRAMS

90-165

ABS <VEHICLES WITHOUT ASTC (RHD)>

M1901019201768

MOTOR
POWER
SOURCE

MOTOR

SOLENOID VALVE

HYDRAULIC UNIT

MOTOR
POWER
SOURCE

SOLENOID
VALVE POWER
SOURCE

IGNITION
SWITCH (IG1)

RELAY
BOX

STOP LAMP
SWITCH

FUSIBLE
LINK

21

FUSIBLE
LINK

22

FUSIBLE
LINK

23

ABS-ECU

·SPARE CONNECTOR
 (FOR TRAILER)
·SUPER SELECT 4WD
 SYSTEM <EXCEPT
 VEHICLES FOR RUSSIA>

STOP LAMP

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

ANTI-SKID BRAKING SYSTEM (ABS)

CIRCUIT DIAGRAMS

90-166

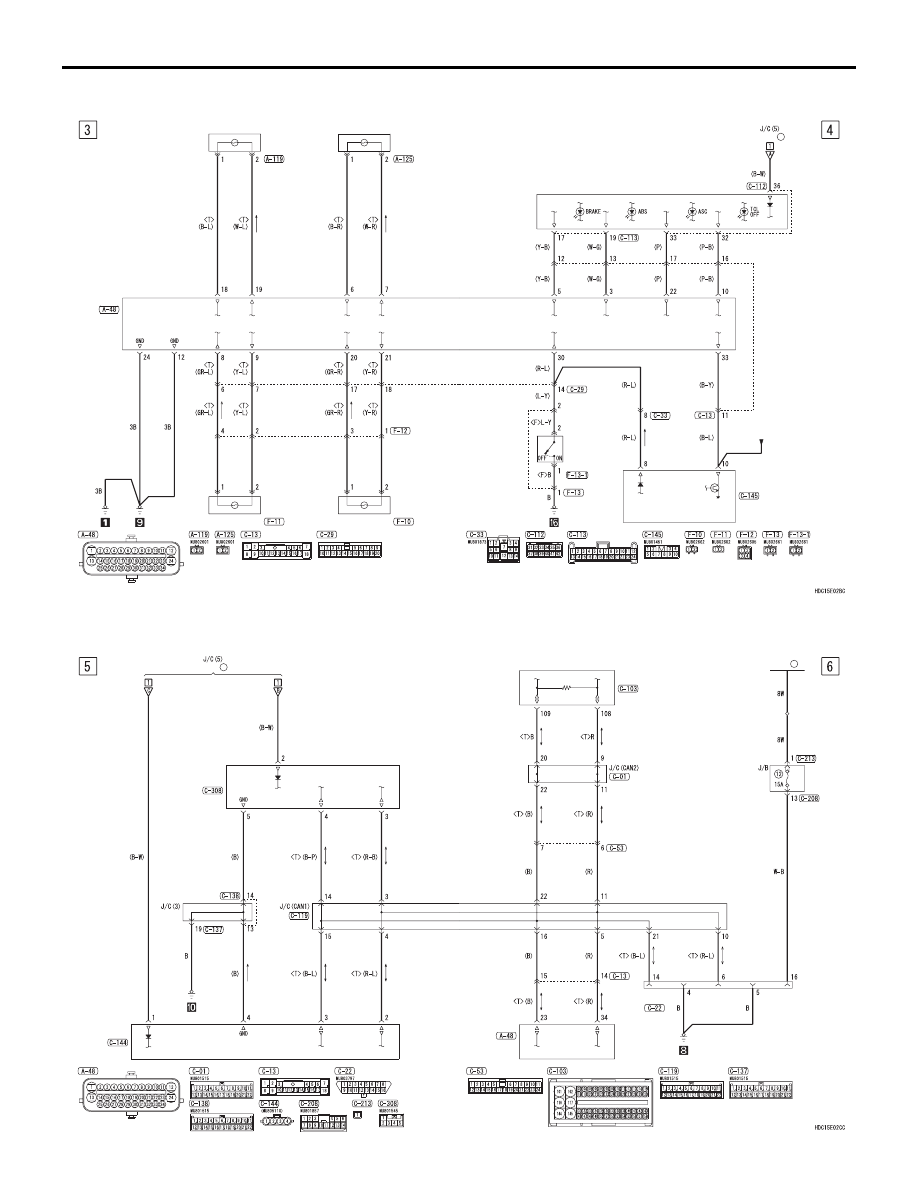

ABS <VEHICLES WITHOUT ASTC (RHD)> (CONTINUED)

(LH)

(RH)

(RH)

(LH)

ABS-ECU

FRONT WHEEL SPEED SENSOR

REAR WHEEL SPEED SENSOR

REAR
DIFFERENTIAL
LOCK
DETECTION
SWITCH

ABS G-SENSOR

OUTPUT

POWER
SOURCE

FRONT
SIDE

REAR DIFFERENTIAL
LOCK SYSTEM

20

FUSIBLE
LINK

COMBINATION
METER

ABS-ECU

DIAGNOSIS
CONNECTOR

(FUSE     )

15

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

ANTI-SKID BRAKING SYSTEM (ABS) AND ACTIVE STABILITY AND TRACTION CONTROL SYSTEM (ASTC)

CIRCUIT DIAGRAMS

90-167

ANTI-SKID BRAKING SYSTEM (ABS) AND ACTIVE

STABILITY AND TRACTION CONTROL SYSTEM (ASTC)

ABS AND ASTC <LHD>

M1901034700154

MOTOR
POWER
SOURCE

SOLENOID
VALVE POWER
SOURCE

IGNITION
SWITCH (IG1)

RELAY
BOX

STOP LAMP
SWITCH

FUSIBLE
LINK

22

FUSIBLE
LINK

21

FUSIBLE
LINK

23

ASTC-ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

·SPARE CONNECTOR
 (FOR TRAILER)
·SUPER SELECT 4WD
 SYSTEM <EXCEPT
 VEHICLES FOR RUSSIA>

STOP LAMP

ANTI-SKID BRAKING SYSTEM (ABS) AND ACTIVE STABILITY AND TRACTION CONTROL

CIRCUIT DIAGRAMS

90-168

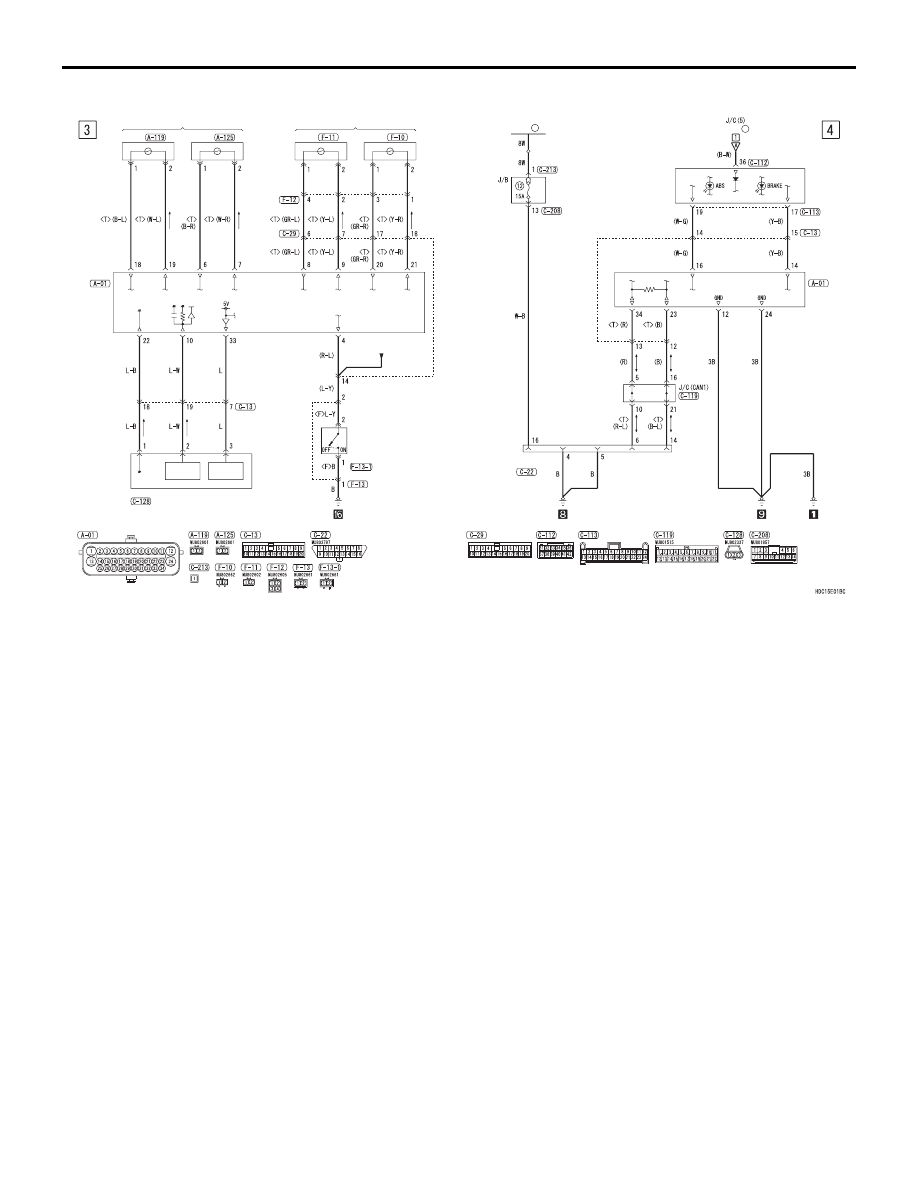

ABS AND ASTC <LHD> (CONTINUED)

ASTC-ECU

FRONT WHEEL
SPEED SENSOR
(LH)

FRONT WHEEL
SPEED SENSOR
(RH)

REAR WHEEL
SPEED SENSOR
(LH)

REAR WHEEL
SPEED SENSOR
(RH)

COMBINATION
METER

(FUSE     )

15

REAR
DIFFERENTIAL
LOCK-ECU

REAR DIFFERENTIAL
LOCK SYSTEM

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

REAR
DIFFERENTIAL
LOCK
DETECTION
SWITCH

ABS AND ASTC <LHD> (CONTINUED)

FUSIBLE
LINK

20

ENGINE-
ECU

DIAGNOSIS
CONNECTOR

FRONT
SIDE

ASTC-ECU

G AND YAW
RATE SENSOR

(FUSE     )

15

STEERING
WHEEL
SENSOR
