TAIL LAMP, POSITION LAMP, LICENCE PLATE LAMP AND LIGHTING MONITOR BUZZER

CIRCUIT DIAGRAMS

90-61

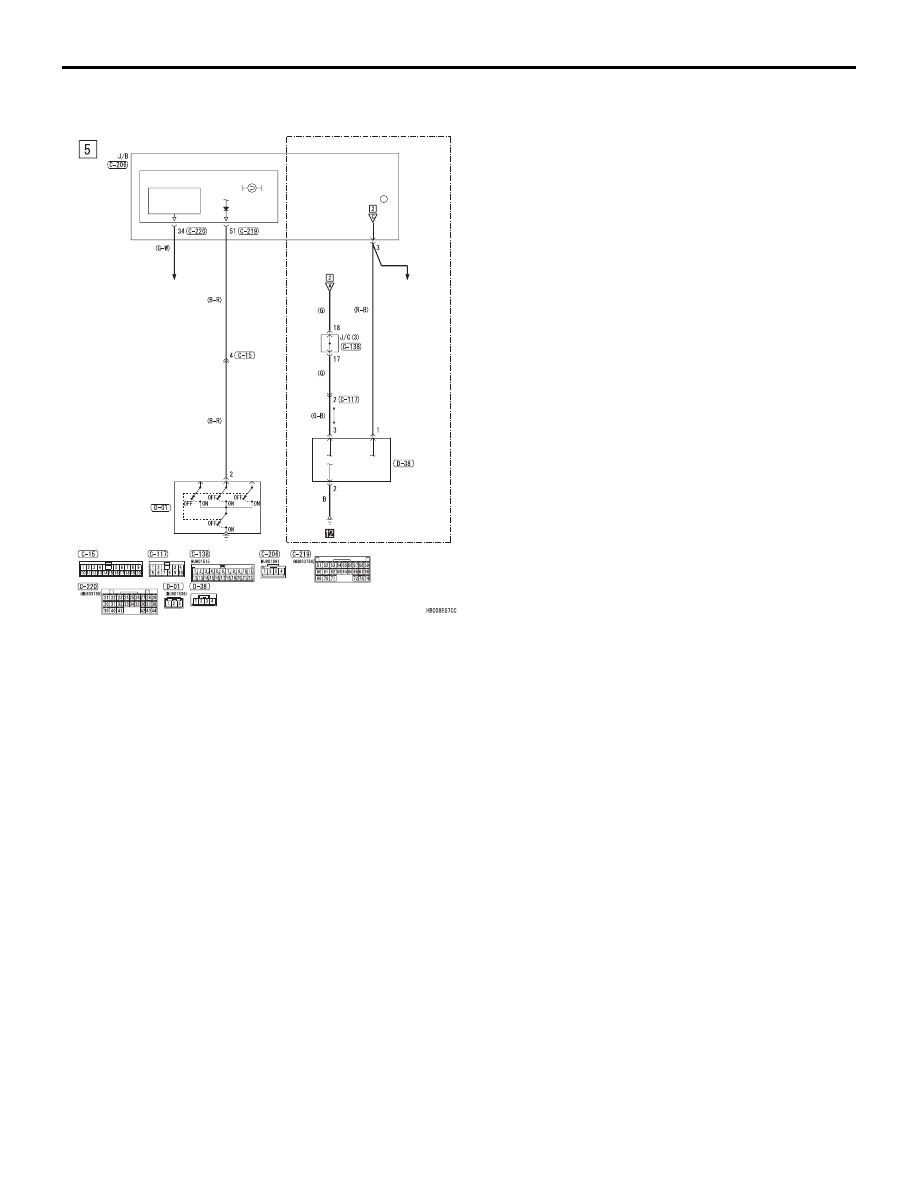

TAIL LAMP, POSITION LAMP, LICENCE PLATE LAMP AND LIGHTING MONITOR BUZZER <VEHICLES
WITH REAR BODY (RHD)> (CONTINUED)

ETACS-ECU

BUZZER

<VEHICLES WITH AUTO LAMP>

ETACS-ECU

LIGHTING
CONTROL
SENSOR

FUSE

13

DOOR
SWITCH
(FRONT: RH)

·CENTRAL DOOR
 LOCKING SYSTEM
 <VEHICLES WITH
 KEYLESS ENTRY SYSTEM>
·ROOM LAMP AND
 IGNITION KEY CYLINDER
 ILLUMINATION LAMP

ILLUMINATION
CONTROL
CIRCUIT

·CLOCK
·MMCS
·RADIO AND
 CD PLAYER
·RV METER
·SPARE CONNECTOR
 (FOR AUDIO)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White
Y : Yellow     SB : Sky blue     BR : Brown     O : Orange     GR : Grey
R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

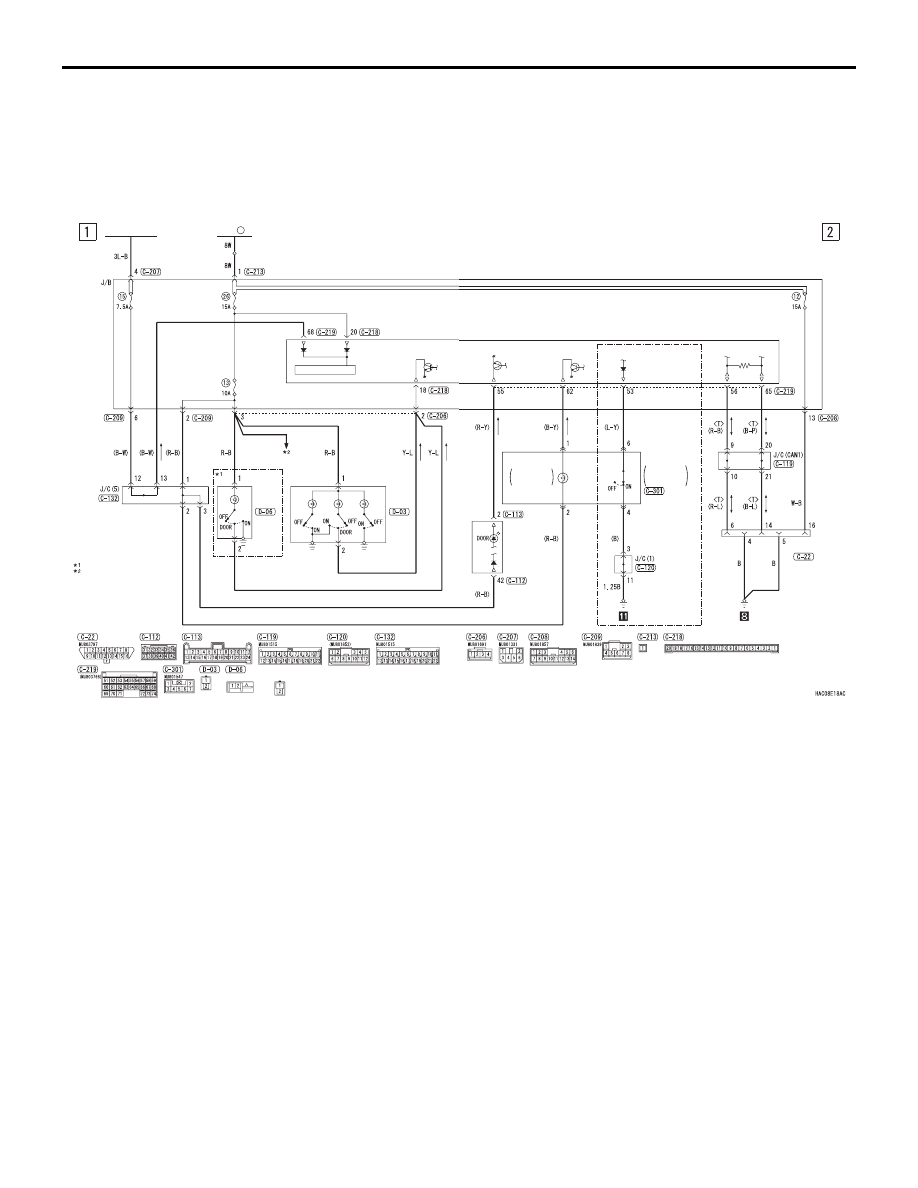

ROOM LAMP AND IGNITION KEY CYLINDER ILLUMINATION LAMP

CIRCUIT DIAGRAMS

90-62

ROOM LAMP AND IGNITION KEY CYLINDER

ILLUMINATION LAMP

ROOM LAMP AND IGNITION KEY
CYLINDER ILLUMINATION LAMP <LHD>

M1901024200385

KEY REMINDER
SWITCH

WHEN
REMOVING
KEY: ON

KEY CYLINDER
ILLUMINATION
LAMP

DIAGNOSIS
CONNECTOR

J/B SIDE

<VEHICLES WITH
KEYLESS ENTRY
SYSTEM>

IGNITION
SWITCH (IG1)

20

FUSIBLE
LINK

ETACS-
ECU

POWER SOURCE

REAR
ROOM
LAMP

FRONT
ROOM
LAMP

COMBINATION
METER

<DOUBLE CAB>

<SINGLE CAB>

FRONT
SIDE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

NOTE

:
:

VEHICLES WITHOUT SUNROOF
·CLOCK
·HEADLAMP
·TAIL LAMP, POSITION LAMP,
 LICENCE PLATE LAMP AND
 LIGHTING MONITOR BUZZER
 <VEHICLES WITH REAR BODY>
·WINDSHIELD WIPER AND WASHER

ROOM LAMP AND IGNITION KEY CYLINDER ILLUMINATION LAMP

CIRCUIT DIAGRAMS

90-63

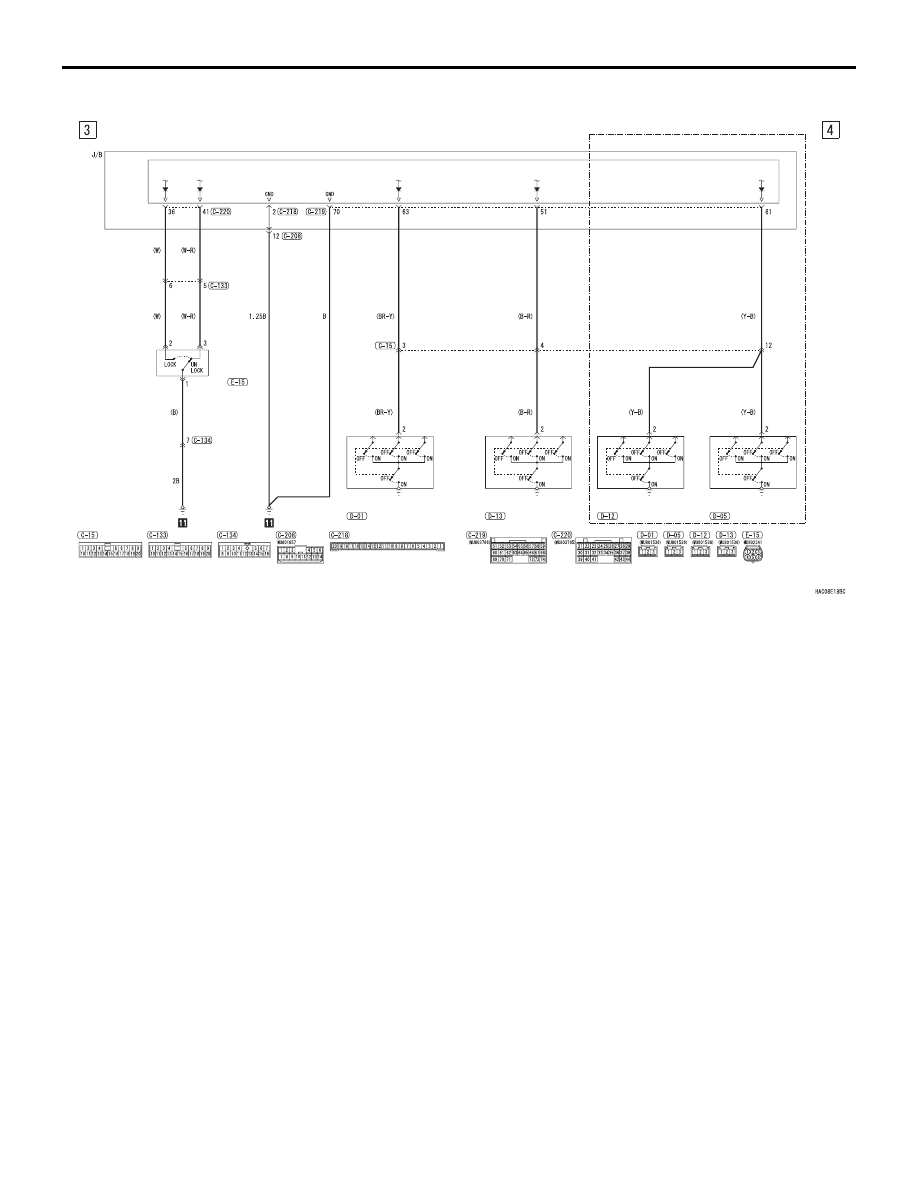

ROOM LAMP AND IGNITION KEY CYLINDER ILLUMINATION LAMP <LHD> (CONTINUED)

DOOR
SWITCH
(FRONT: LH)

DOOR
SWITCH
(REAR: LH)

DOOR
SWITCH
(REAR: RH)

<DOUBLE CAB>

DOOR
SWITCH
(FRONT: RH)

ETACS-ECU

FRONT
DOOR
LOCK
ACTUATOR
(LH)

J/B SIDE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

ROOM LAMP AND IGNITION KEY CYLINDER ILLUMINATION LAMP

CIRCUIT DIAGRAMS

90-64

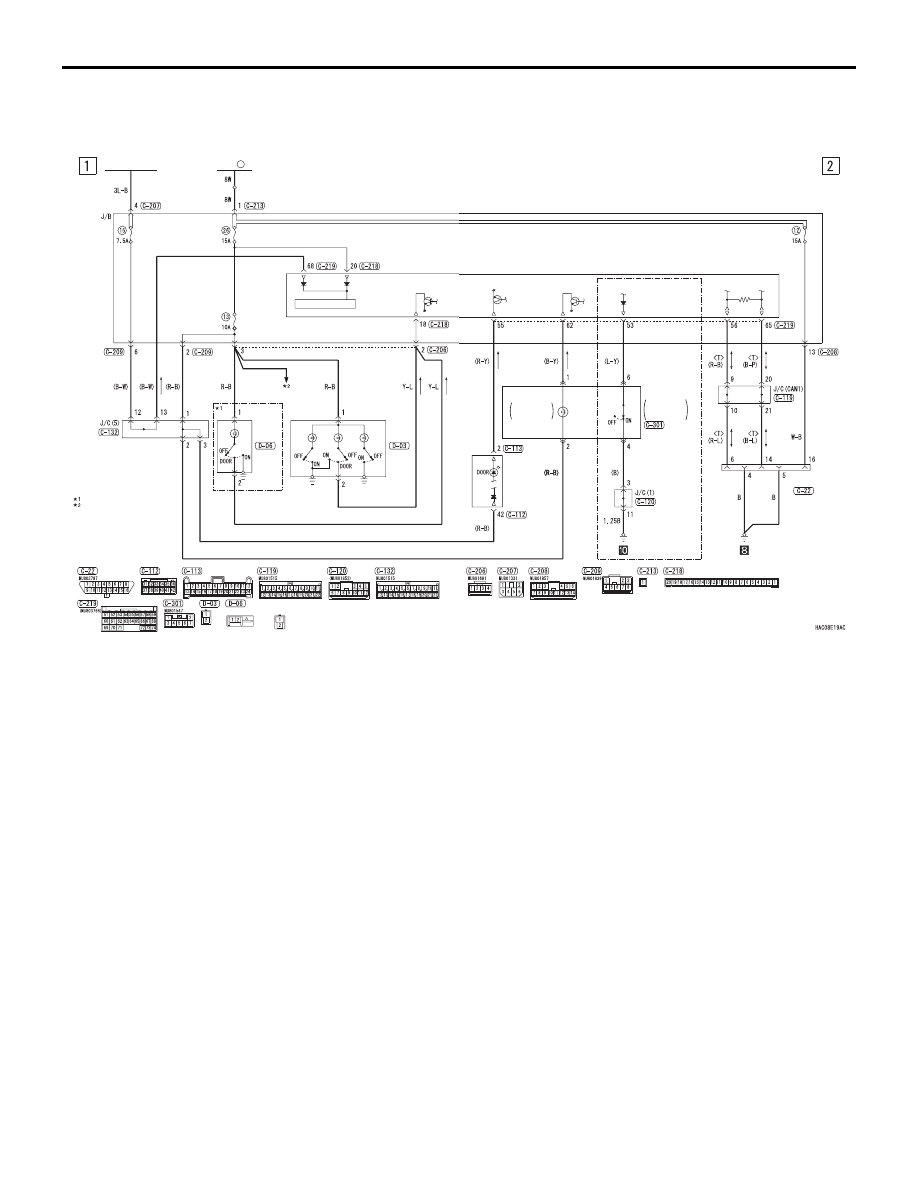

ROOM LAMP AND IGNITION KEY
CYLINDER ILLUMINATION LAMP <RHD>

M1901024200396

KEY REMINDER
SWITCH

WHEN
REMOVING
KEY: ON

KEY CYLINDER
ILLUMINATION
LAMP

DIAGNOSIS
CONNECTOR

J/B SIDE

<VEHICLES WITH
KEYLESS ENTRY
SYSTEM>

IGNITION
SWITCH (IG1)

20

FUSIBLE
LINK

ETACS-
ECU

POWER SOURCE

REAR
ROOM
LAMP

FRONT
ROOM
LAMP

COMBINATION
METER

<DOUBLE CAB>

<SINGLE CAB>

FRONT
SIDE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

NOTE

:
:

VEHICLES WITHOUT SUNROOF
·CLOCK
·HEADLAMP
·TAIL LAMP, POSITION LAMP,
 LICENCE PLATE LAMP AND
 LIGHTING MONITOR BUZZER
 <VEHICLES WITH REAR BODY>
·WINDSHIELD WIPER AND WASHER
