Mitsubishi L200. Manual - part 912

ELC-4A/T

CIRCUIT DIAGRAMS

90-33

ELC-4A/T

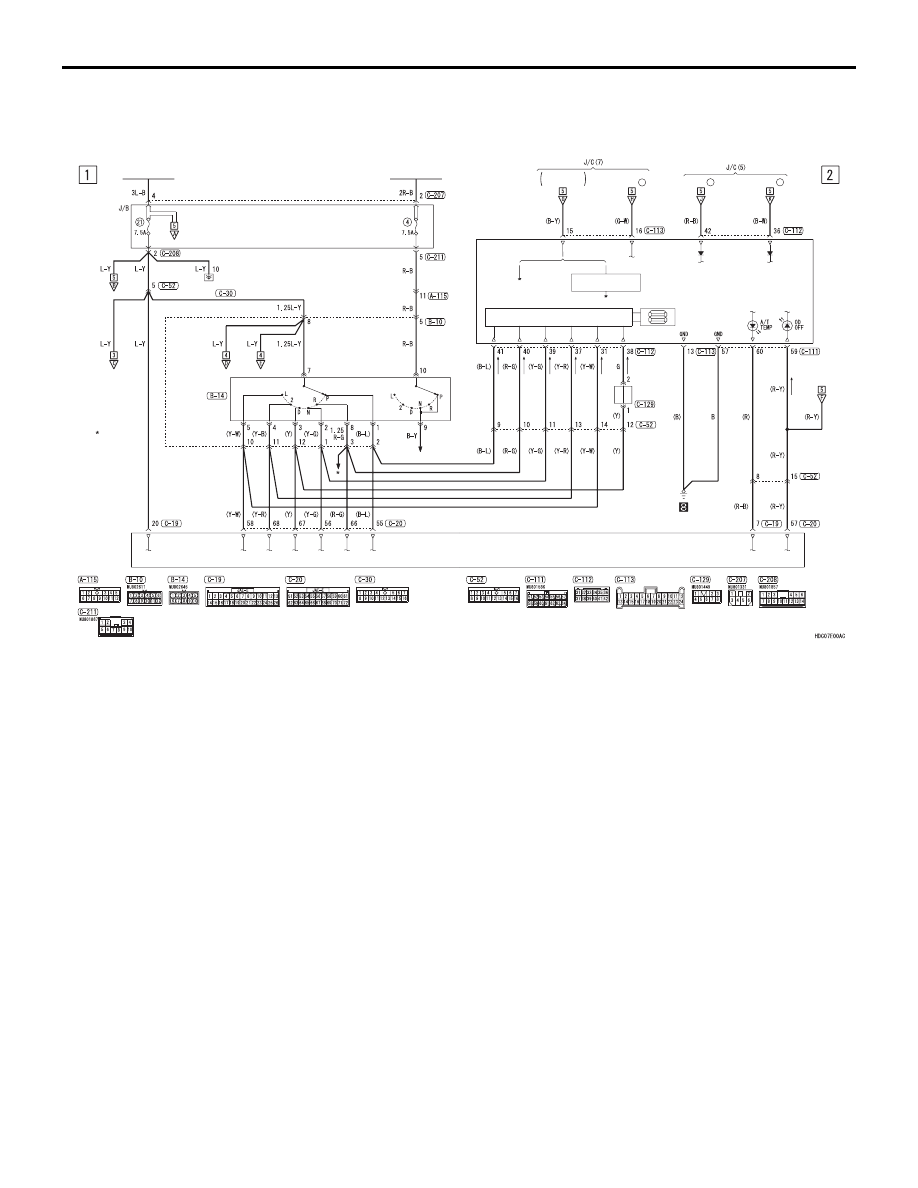

ELC-4A/T <LHD>

M1901024101035

COMBINATION
METER

(FUSE     )

15

(FUSE     )

13

OVERDRIVE
SWITCH

OVERDRIVE
SWITCH

CONTROL CIRCUIT

SHIFT
INDICATOR

IGNITION
SWITCH (IG1)

IGNITION
SWITCH (ST)

INHIBITOR
SWITCH

STARTING SYSTEM

A/T-ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

(FUSE     )

7

:

NOTE

ILLUMINATION
CONTROL CIRCUIT

VEHICLES WITHOUT
RHEOSTAT

VEHICLES WITH
RHEOSTAT

·ABS AND ASTC
·BACK-UP LAMP
·MMCS

NO
CONNECTION

OVERDRIVE
SWITCH

ELC-4A/T

CIRCUIT DIAGRAMS

90-34

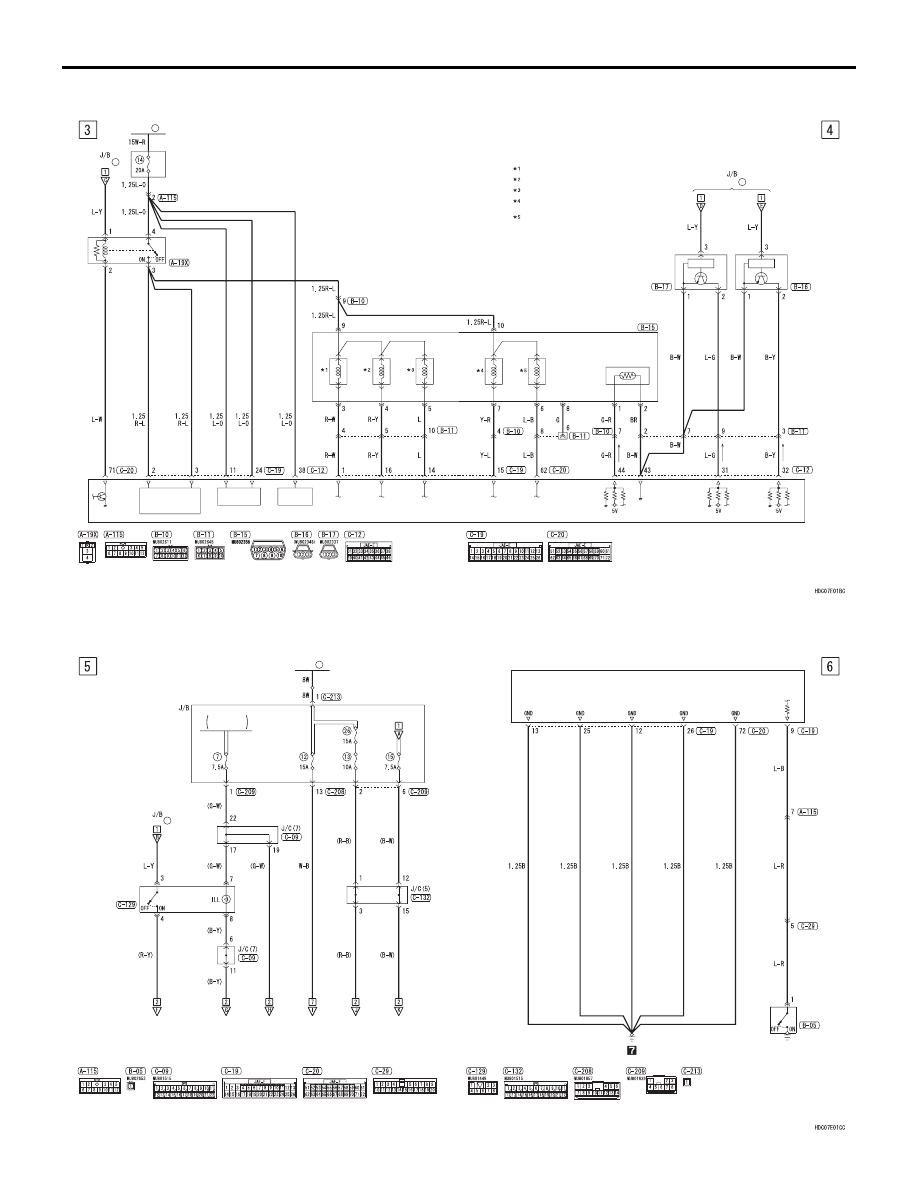

ELC-4A/T <LHD> (CONTINUED)

OUTPUT
SHAFT
SPEED
SENSOR

INPUT
SHAFT
SPEED
SENSOR

A/T CONTROL
SOLENOID
VALVE ASSEMBLY

A/T FLUID
TEMPERATURE
SENSOR

NOTE

:

:

:

:

:

UNDERDRIVE
SOLENOID VALVE

OVERDRIVE
SOLENOID VALVE

LOW AND REVERSE
SOLENOID VALVE

DAMPER CLUTCH
CONTROL SOLENOID
VALVE

SECOND
SOLENOID VALVE

A/T-ECU

(FUSE     )

21

23

FUSIBLE
LINK

(FUSE     )

21

POWER
SOURCE

BATTERY
BACK-UP

RELAY
BOX

A/T
CONTROL
RELAY

SOLENOID
VALVE
POWER SOURCE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

ELC-4A/T <LHD> (CONTINUED)

A/T-ECU

4LLC
SWITCH

IGNITION
SWITCH (IG1)

20

FUSIBLE
LINK

ETACS-ECU

TAIL LAMP
RELAY

OVERDRIVE
SWITCH

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

<4WD>

(FUSE     )

21

ELC-4A/T

CIRCUIT DIAGRAMS

90-35

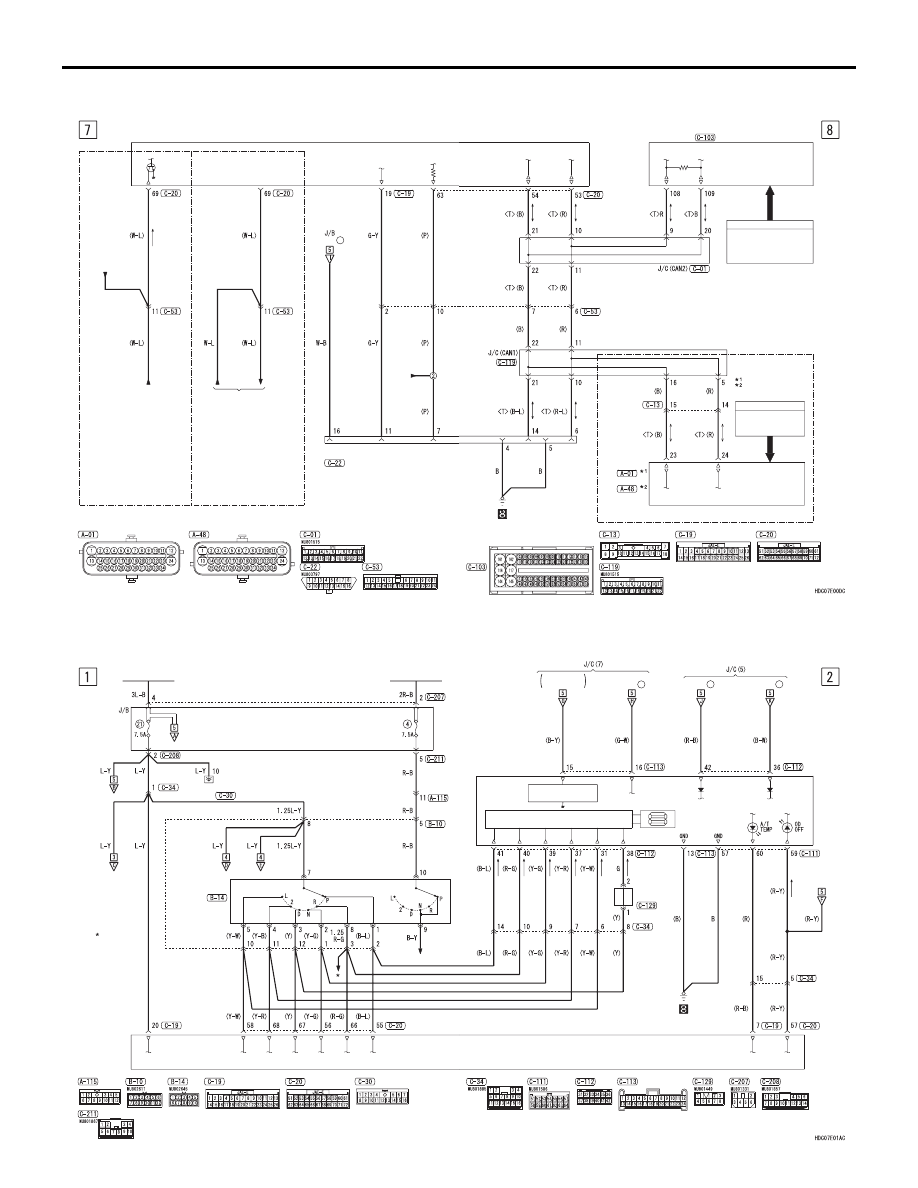

ELC-4A/T <LHD> (CONTINUED)

DIAGNOSIS
CONNECTOR

(FUSE     )

12

A/T-ECU

ENGINE-ECU

FRONT
SIDE

SRS

ENGINE
CONTROL
SYSTEM

METER AND
GAUGE

<2WD>

<4WD>

INPUT SIGNAL

·ACCELERATOR PEDAL
 POSITION SENSOR
·CRANK ANGLE SENSOR

NOTE

:
:

VEHICLES WITH ABS
VEHICLES WITH ASTC

<NO
CONNECTION>

·CRUISE CONTROL SYSTEM
·DOOR AJAR WARNING BUZZER
·ENGINE CONTROL SYSTEM
·HEADLAMP
·METER AND GAUGE
·SEAT BELT WARNING BUZZER
·TAIL LAMP, POSITION LAMP,
 LICENCE PLATE LAMP AND
 LIGHTING MONITOR BUZZER
 <VEHICLES WITH REAR BODY>
·WINDSHIELD
 WIPER AND WASHER

<VEHICLES WITH ABS OR ASTC>

ABS-ECU

ASTC-ECU

INPUT SIGNAL

STOP LAMP
SWITCH

ELC-4A/T <RHD>

M1901024101046

COMBINATION
METER

(FUSE     )

15

(FUSE     )

13

OVERDRIVE
SWITCH

OVERDRIVE
SWITCH

CONTROL CIRCUIT

SHIFT
INDICATOR

IGNITION
SWITCH (IG1)

IGNITION
SWITCH (ST)

INHIBITOR
SWITCH

STARTING SYSTEM

A/T-ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

(FUSE     )

7

:

NOTE

·ABS AND ASTC
·BACK-UP LAMP
·MMCS

NO
CONNECTION

ILLUMINATION
CONTROL CIRCUIT

OVERDRIVE
SWITCH

ELC-4A/T

CIRCUIT DIAGRAMS

90-36

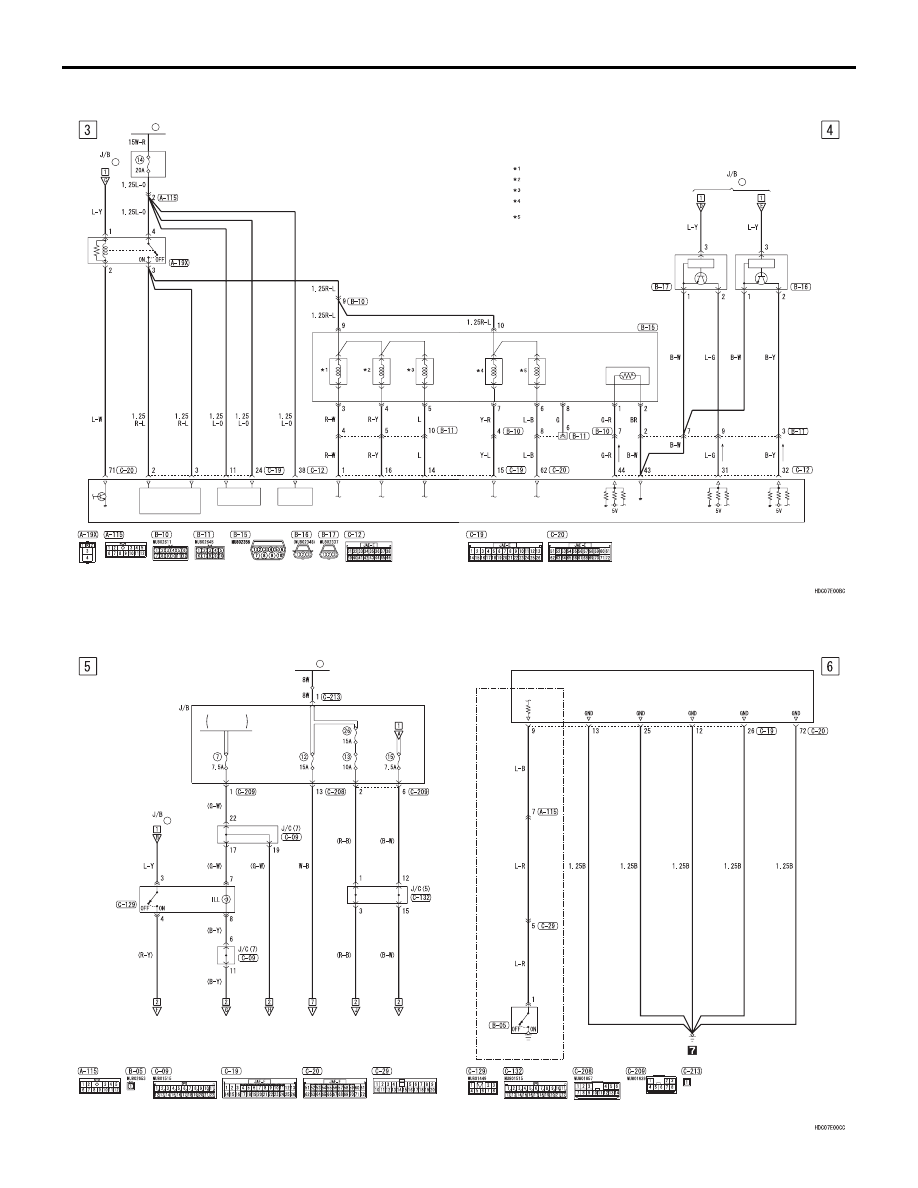

ELC-4A/T <RHD> (CONTINUED)

OUTPUT
SHAFT
SPEED
SENSOR

INPUT
SHAFT
SPEED
SENSOR

A/T CONTROL
SOLENOID
VALVE ASSEMBLY

A/T FLUID
TEMPERATURE
SENSOR

A/T-ECU

(FUSE     )

21

23

FUSIBLE
LINK

(FUSE     )

21

POWER
SOURCE

BATTERY
BACK-UP

RELAY
BOX

A/T
CONTROL
RELAY

SOLENOID
VALVE
POWER SOURCE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

NOTE

:

:

:

:

:

UNDERDRIVE
SOLENOID VALVE

OVERDRIVE
SOLENOID VALVE

LOW AND REVERSE
SOLENOID VALVE

DAMPER CLUTCH
CONTROL SOLENOID
VALVE

SECOND
SOLENOID VALVE

ELC-4A/T <RHD> (CONTINUED)

A/T-ECU

4LLC
SWITCH

IGNITION
SWITCH (IG1)

20

FUSIBLE
LINK

ETACS-ECU

TAIL LAMP
RELAY

OVERDRIVE
SWITCH

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

(FUSE     )

21
