Mitsubishi L200. Manual - part 868





55B-1

GROUP 55B

AUTOMATIC AIR

CONDITIONER

CONTENTS

SERVICE SPECIFICATION(S)  . . . . .

55B-3

SPECIAL TOOL(S)  . . . . . . . . . . . . . .

55B-3

TROUBLESHOOTING . . . . . . . . . . . .

55B-4

DIAGNOSIS TROUBLESHOOTING FLOW

55B-4

DIAGNOSIS FUNCTION. . . . . . . . . . . . . . .

55B-4

DIAGNOSIS CODE CHART . . . . . . . . . . . .

55B-4

DIAGNOSIS CODE PROCEDURES  . . . . .

55B-5

B1001 INTERIOR TEMPERATURE SENSOR
SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . .

55B-5

B1011 AMBIENT TEMPERATURE SENSOR SYSTEM



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55B-8

B1021 AIR THERMO SENSOR SYSTEM  .

55B-11

B1041 POTENTIOMETER SYSTEM FOR THE FRONT
AIR MIX DAMPER  . . . . . . . . . . . . . . . . . . .

55B-13

B1045 MOTOR DRIVE SYSTEM FOR THE FRONT
AIR MIX DAMPER <LHD>  . . . . . . . . . . . . .

55B-16

B1045 MOTOR DRIVE SYSTEM FOR THE FRONT
AIR MIX DAMPER <RHD (EUR)>  . . . . . . .

55B-17

B1061 POTENTIOMETER SYSTEM FOR AIR
OUTLET CHANGEOVER DAMPER . . . . . .

55B-18

B1065 AIR OUTLET CHANGEOVER DMPR. MOTOR



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55B-20

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

55B-22

SYMPTOM PROCEDURES . . . . . . . . . . . .

55B-23

COOL AIR DOES NOT COME . . . . . . . . . .

55B-23

BLOWER MOTOR DOES NOT OPERATE

55B-32

BLOWER AIR AMOUNT CANNOT BE CHANGED.



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55B-41

INSIDE/OUTSIDE AIR CHANGEOVER IS NOT
POSSIBLE. . . . . . . . . . . . . . . . . . . . . . . . . .

55B-45

THE COMPRESSOR DOES NOT WORK  .

55B-49

DEFOGGER RELAY DOES NOT WORK <VEHICLES
WITHOUT REAR PANEL POWER WINDDOW>



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55B-55

DEFOGGER RELAY DOES NOT WORK <VEHICLES
WITH REAR PANEL POWER WIMDOW> .

55B-65

THE PTC HEATER DOES NOT WORK . . .

55B-72

A/C-ECU POWER SUPPLY SYSTEM  . . . .

55B-82

WHEN SUNLIGHT INTENSITY CHANGES, AIR
OUTLET TEMPERATURE DOES NOT CHANGE.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55B-87

DATA LIST REFERENCE TABLE. . . . . . . .

55B-89

ACTUATOR TEST REFERENCE TABLE . .

55B-89

CHECK AT ECU TERMINAL. . . . . . . . . . . .

55B-90

HEATER CONTROL UNIT . . . . . . . . .

55B-92

HEATER CONTROL UNIT REMOVAL AND
INSTALLATION . . . . . . . . . . . . . . . . . . . . . .

55B-92

HEATER UNIT  . . . . . . . . . . . . . . . . . .

55B-93

HEATER UNIT REMOVAL AND INSTALLATION



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55B-93

HEATER UNIT DISASSEMBLY AND ASSEMBLY



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55B-95

MODE SELECTION DAMPER CONTROL
MOTOR, AIR MIXING DAMPER CONTROL
MOTOR AND POWER TRANSISTOR

55B-96

MODE SELECTION DAMPER CONTROL MOTOR,
AIR MIXING DAMPER CONTROL MOTOR AND
POWER TRANSISTOR REMOVAL AND
INSTALLATION . . . . . . . . . . . . . . . . . . . . . .

55B-96

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

55B-97

SENSORS . . . . . . . . . . . . . . . . . . . . . .

55B-98

AMBIENT AIR TEMPERATURE SENSOR REMOVAL
AND INSTALLATION  . . . . . . . . . . . . . . . . .

55B-98

SENSOR REMOVAL AND INSTALLATION

55B-98

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

55B-99

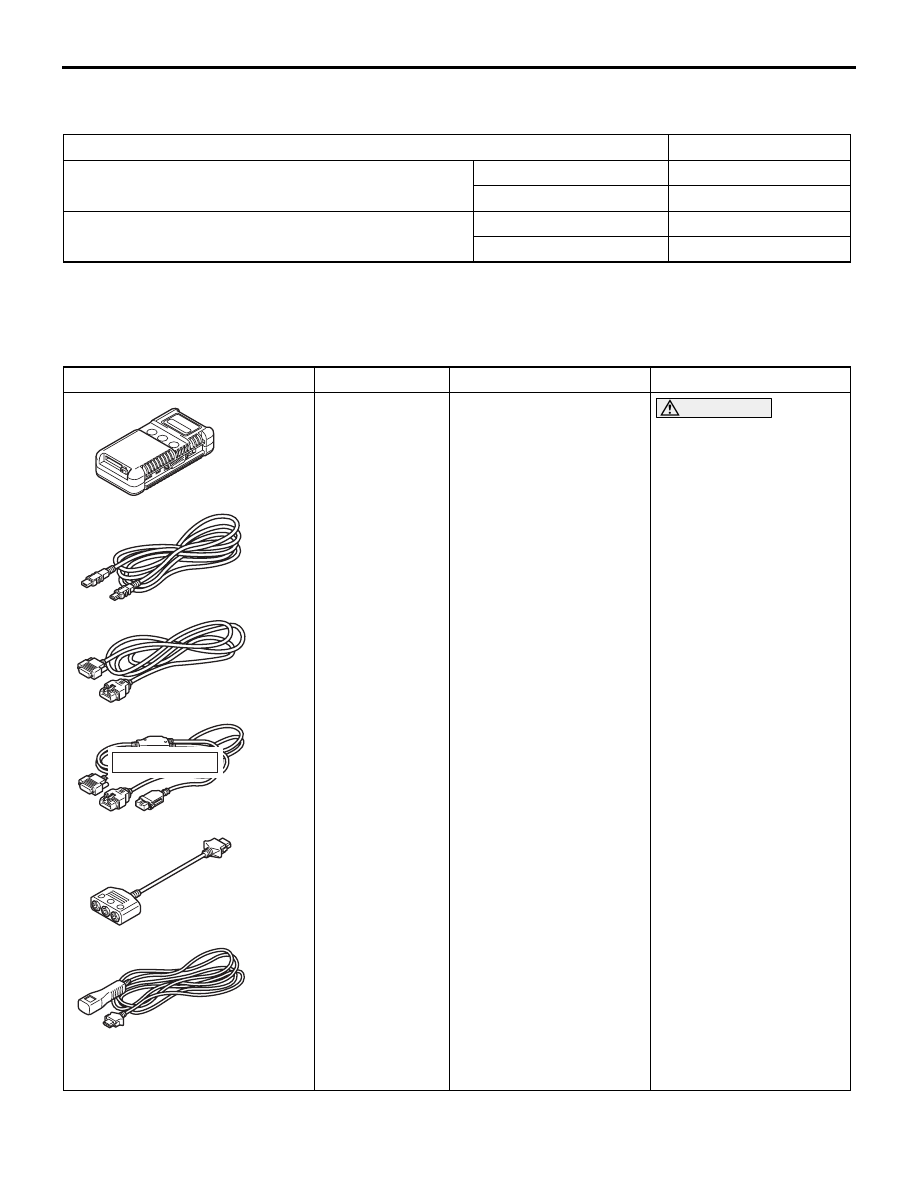

SERVICE SPECIFICATIONS

AUTOMATIC AIR CONDITIONER

55B-3

SERVICE SPECIFICATIONS

M1554000300317

Item

Standard value

Resistance value for air mixing damper control motor
and potentiometer k

Ω

MAX HOT

Approximately 1.20

MAX COOL

Approximately 4.80

Resistance value for mode selection damper control
motor and potentiometer k

Ω

FACE

Approximately 1.20

DEF

Approximately 4.80

SPECIAL TOOL

M1555000600281

Tool

Number

Name

Use

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

a

b

c

d

e

f

DO NOT USE

MB991955

a. MB991824
b. MB991827
c. MB991910
d. MB991911
e. MB991825
f. MB991826

M.U.T.-III sub-assembly

a. Vehicle

Communication
Interface (V. C. I).

b. USB cable
c. M.U.T.-III main harness

A (applicable to
vehicles with CAN
communication)

d. M.U.T.-III main harness

B (applicable to
vehicles without CAN
communication)

e. Measurement adapter
f. Trigger harness

For vehicles with CAN
communication, use
M.U.T.-III main harness
A to send simulated
vehicle speed. If you
connect M.U.T.-III main
harness B instead, the
CAN communication
does not function
correctly.
Check the A/C (The
M.U.T.-III DTCs display,
service data display and
actuator test)

CAUTION

TROUBLESHOOTING

AUTOMATIC AIR CONDITIONER

55B-4

TROUBLESHOOTING

DIAGNOSIS TROUBLESHOOTING FLOW

M1554004700986

Refer to GROUP 00, How to Use Troubleshooting/
Inspection Service Points .

DIAGNOSIS FUNCTION

M1554004800950

HOW TO READ DIAGNOSIS CODE

Connect the M.U.T.-III to the 16-pin diagnosis con-
nector to read diagnosis code (Refer to GROUP 00,
How to Use Troubleshooting/Inspection Service
Points ).

HOW TO ERASE DIAGNOSIS CODE

Refer to GROUP 00, How to Use Troubleshooting/
Inspection Service Points .

CHECK OF FREEZE FRAME DATA

To detect fault and store the diagnosis code, the
ETACS-ECU obtains data before the confirmation of
the diagnosis code and data when the diagnosis
code is confirmed, and then stores the current condi-
tion of the ETACS-ECU. By analysing each data from
M.U.T.-III, the troubleshooting can be performed
more efficiently. Display items of the freeze frame
data are as follows.

Display item list

Item No.

Item name

Data item

Unit

3

Elapsed time

Total elapsed time after a diagnosis code is
generated

min

*

4

Accumulated minute

Cumulative time for current malfunction of
diagnosis code

min

NOTE:

*

: Total elapsed time can be stored up to

65534 minutes. The display of M.U.T.-III is fixed to
65534 minutes after 65534 minutes have elapsed.
Or, if the battery is disconnected, the total elapsed
time cannot be measured properly. Thus, 65535 min-
utes (null value) is displayed. Since the value is cal-
culated according to the information from the
ETACS-ECU, a proper value may not be displayed
when the ETACS-ECU time-out has occurred.

DIAGNOSIS CODE CHART

M1554004901693

Code No.

Diagnostic item

Reference page Service data

display
contents when
diagnosis code
is set

B1001

Interior temperature sensor system (short circuit)

P.55B-5

25

°C

B1002

Interior temperature sensor system (open circuit)

P.55B-5

B1011

Ambient temperature sensor system (short circuit)

P.55B-8

20

°C

B1012

Ambient temperature sensor system (open circuit)

P.55B-8

B1021

Air thermo sensor system (short circuit)

P.55B-11

−6°C

B1022

Air thermo sensor system (open circuit)

P.55B-11

B1041

Potentiometer system for the air mixing damper (short
to power supply)

P.55B-13

Moved to MAX
HOT position

B1042

Potentiometer system for the air mixing damper (short
to earth or open circuit)

P.55B-13

B1045

Motor drive system for the air mixing damper <LHD>

P.55B-16

−

B1045

Motor drive system for the air mixing damper <RHD
(Europe)>

P.55B-17

−
