СИСТЕМА СНИЖЕНИЯ ВЫБРОСОВ ТОКСИЧНЫХ ВЕЩЕСТВ

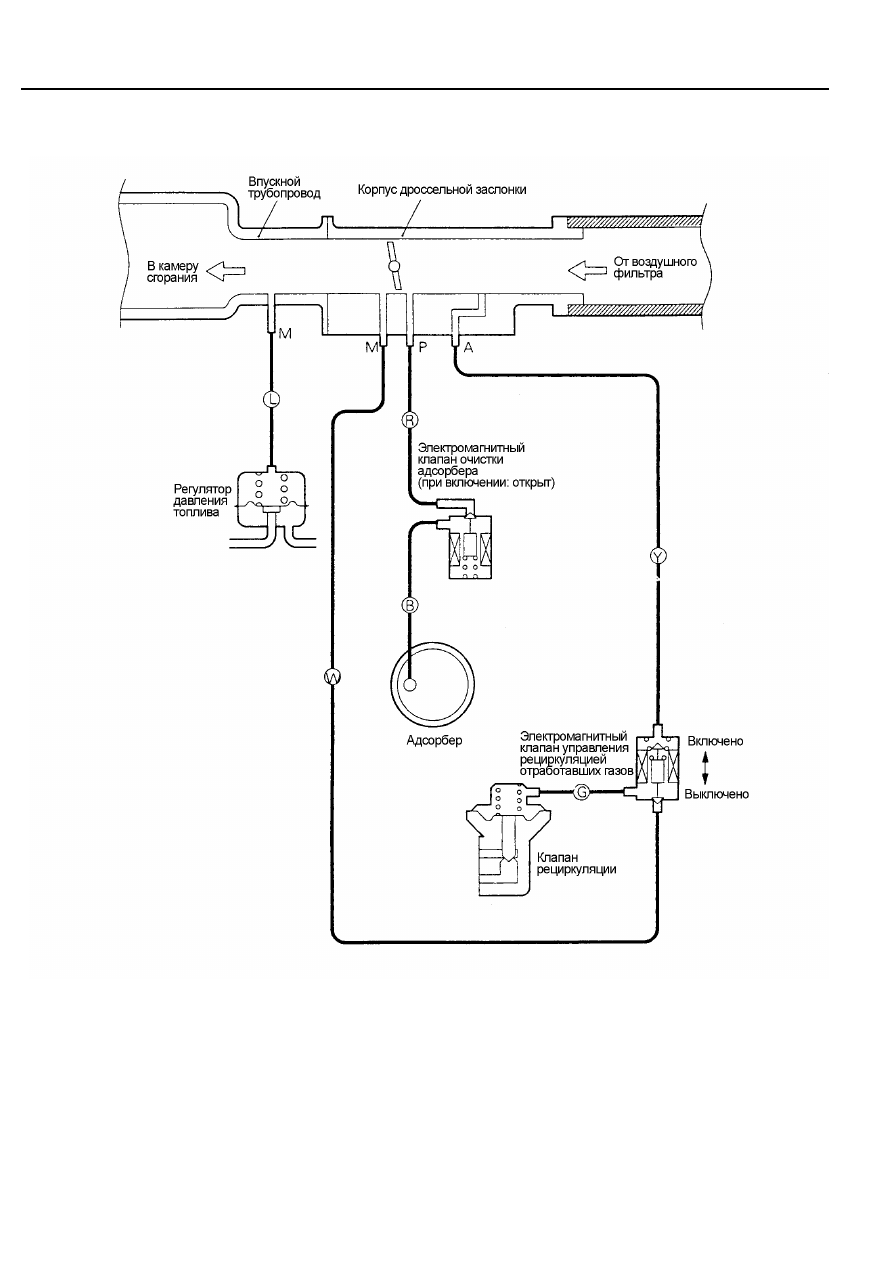

10-4 Вакуумные соединения (трубки)

Рис. 10-9

Цвета вакуумных трубок:
В: Черный
G: Зеленый
L: Светло-голубой
R: Красный
W: Белый
Y: Желтый

- 108 -

СИСТЕМА СНИЖЕНИЯ ВЫБРОСОВ ТОКСИЧНЫХ ВЕЩЕСТВ

10-5 Трехкомпонентный каталитический нейтрализатор

Рис. 10-10

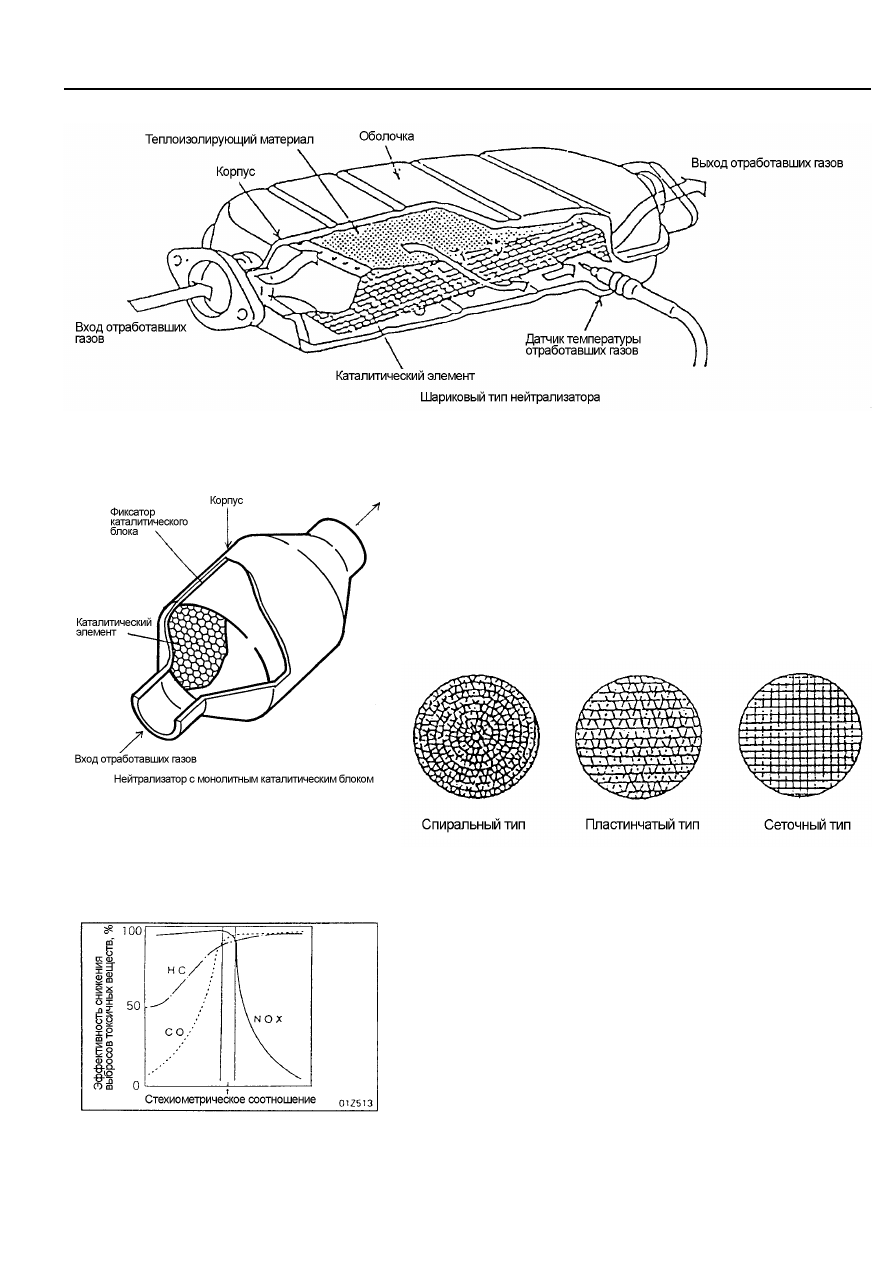

Каталитический нейтрализатор встраивается в среднюю часть
выпускной системы под полом автомобиля. Совместно с управлением
составом топливовоздушной смеси с обратной связью по сигналу
кислородного датчика, он способствует окислению СО и СН, а также

снижению выбросов NO

x

. В каталитическом нейтрализаторе

используется каталитический блок с сотовой структурой, поверхность
которого покрыта каталитическим составом. Каталитический блок
закреплен фиксаторами изготовленными из нержавеющей стали и
заключен в оболочку из этого же материала.

Рис. 10-11

Рис. 10-12

Наиболее эффективно трехкомпонентный каталитический

нейтрализатор снижает содержание CH, CO и NO

x

 в отработавших

газах при поддержании стехиометрического соотношения воздуха и
топлива.
Топливовоздушная смесь стехиометрического состава
подготавливается при помощи кислородного датчика,
вырабатывающего сигнал обратной связи для электронного блока
управления. Отработавшие газы подвергаются окислению и
восстановлению на поверхности катализатора, и выбрасываются из
нейтрализатора в "очищенном" виде.

{NO

x

} + {CO, CH} - N

2

 + H

2

O + CO

2

- 109 -

СИСТЕМА СНИЖЕНИЯ ВЫБРОСОВ ТОКСИЧНЫХ ВЕЩЕСТВ

Катализатор

Катализатор это вещество, даже не большое количество которого, не вступая в
химическую реакцию, может способствовать увеличению скорости протекания
химических реакций веществ.

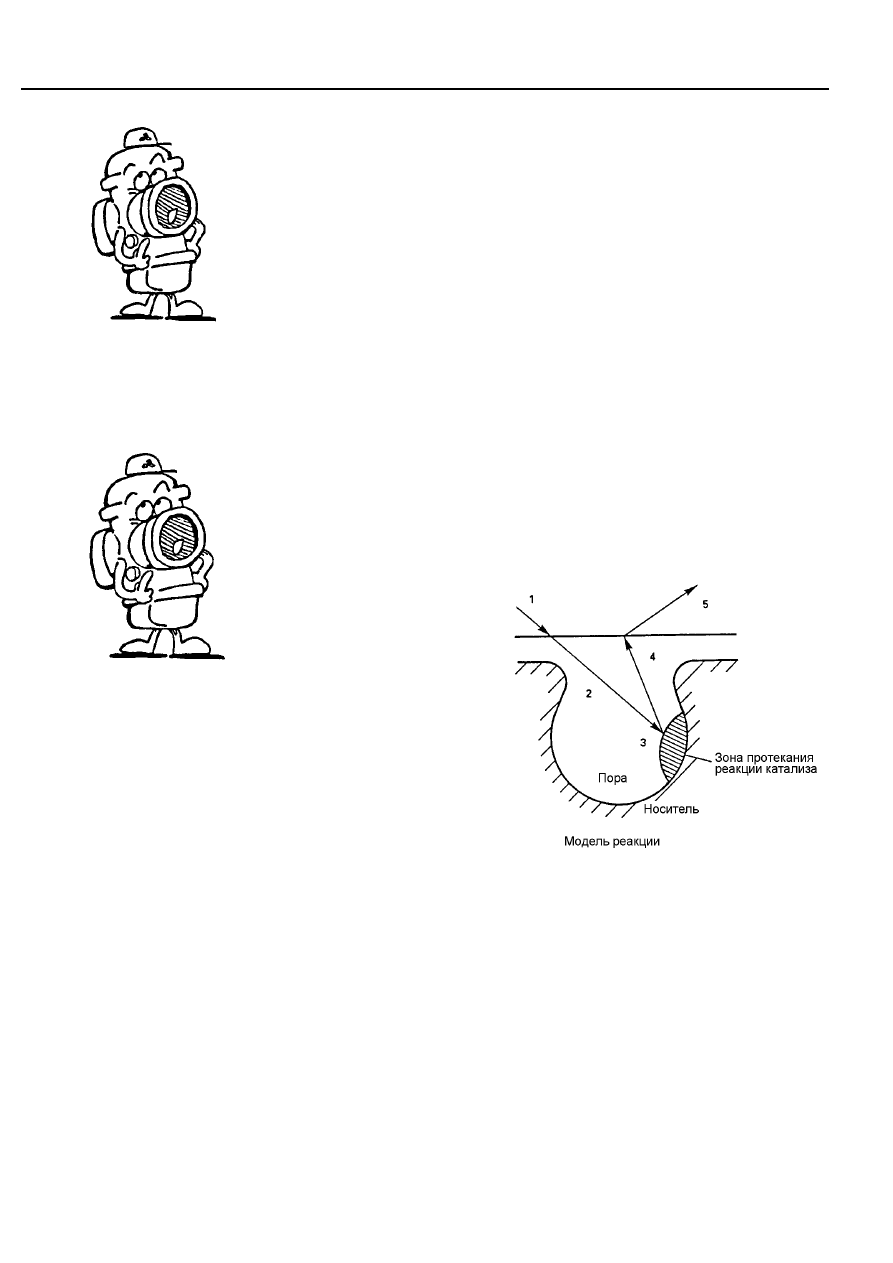

Механизм протекания реакции катализа

1.

Проникновение в поры

2.

Удержание на поверхности катализатора за счёт сил абсорбции

3.

Протекание химической реакции

4.  Десорбирование (отделение от поверхности)
5.

Удаление из пор

Рис. 10-14
