151

Ы ПЕРЕДАЧ

КОРОБКА ПЕРЕМЕН

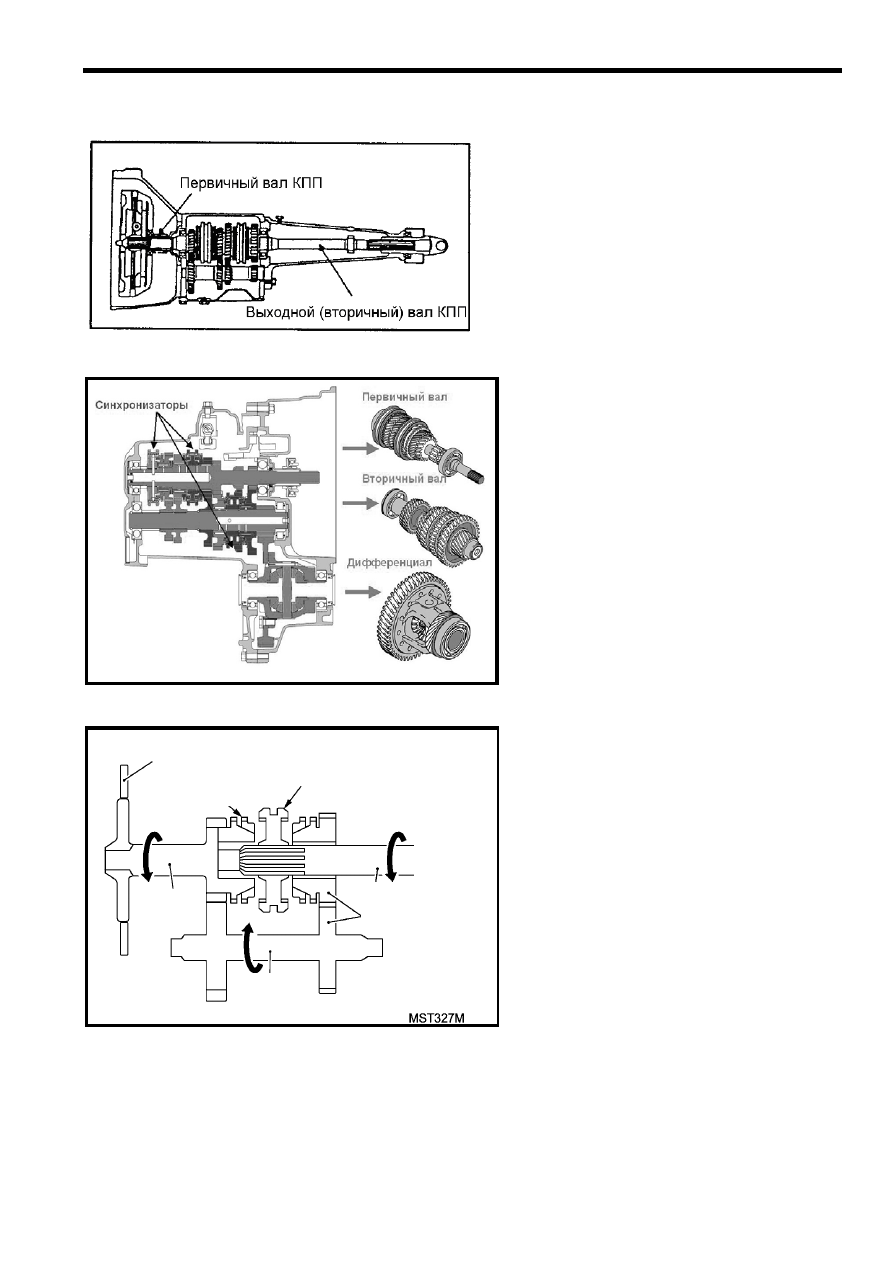

11.2 Типы КПП




Рис. 12-4 КПП заднеприводного автомобиля




Коробка передач имеет два основных

элемента:

первичный и вторичный

вал.

Различные передаточные отношения

получаются при зацеплении той или
иной пары шестерен.




Рис.12-5 КП

б

П переднеприводного автомо ил






Количество пар шестерен опре-

деляет количество передач в КПП.
Например 5-ступенчатая трансмис-
сия имеет 5 пар шестерен для
движения вперед и одну шестерню
для движения задним ходом.

я





Первичный

вал КПП

Блокирующее

кольцо

синхронизатора

Муфта

синхронизатора

Выходн

П

ой

вал К П

Постоянное

зацепление

Диск

сцепления

Промежуточный

вал

К задн



колеса

им

м


Рис. 12-6

 с постоянным зацеплением



Пары шестерен находятся в постоян-

ном зацеплении. Шестерня вторичного
вала не закреплена и свободно враща-
ются на валу. Синхронизатор жестко за-
креплен на выходном валу. При пере-
мещении муфты синхронизатора вправо
она входит в зацепление с шестерней
вторичного вала и жестко связывает ее
с выходным валом. Таким образом,
включается передача. Если перемес-
тить муфту влево, то соединятся между
собой входной и выходной валы (пря-
мая передача).

 В зависимости от типа трансмиссии

ществуют разные варианты механиз-

цеплением.









Механизм

су
ма с постоянным за







КОРОБКА ПЕРЕМЕНЫ ПЕРЕДАЧ

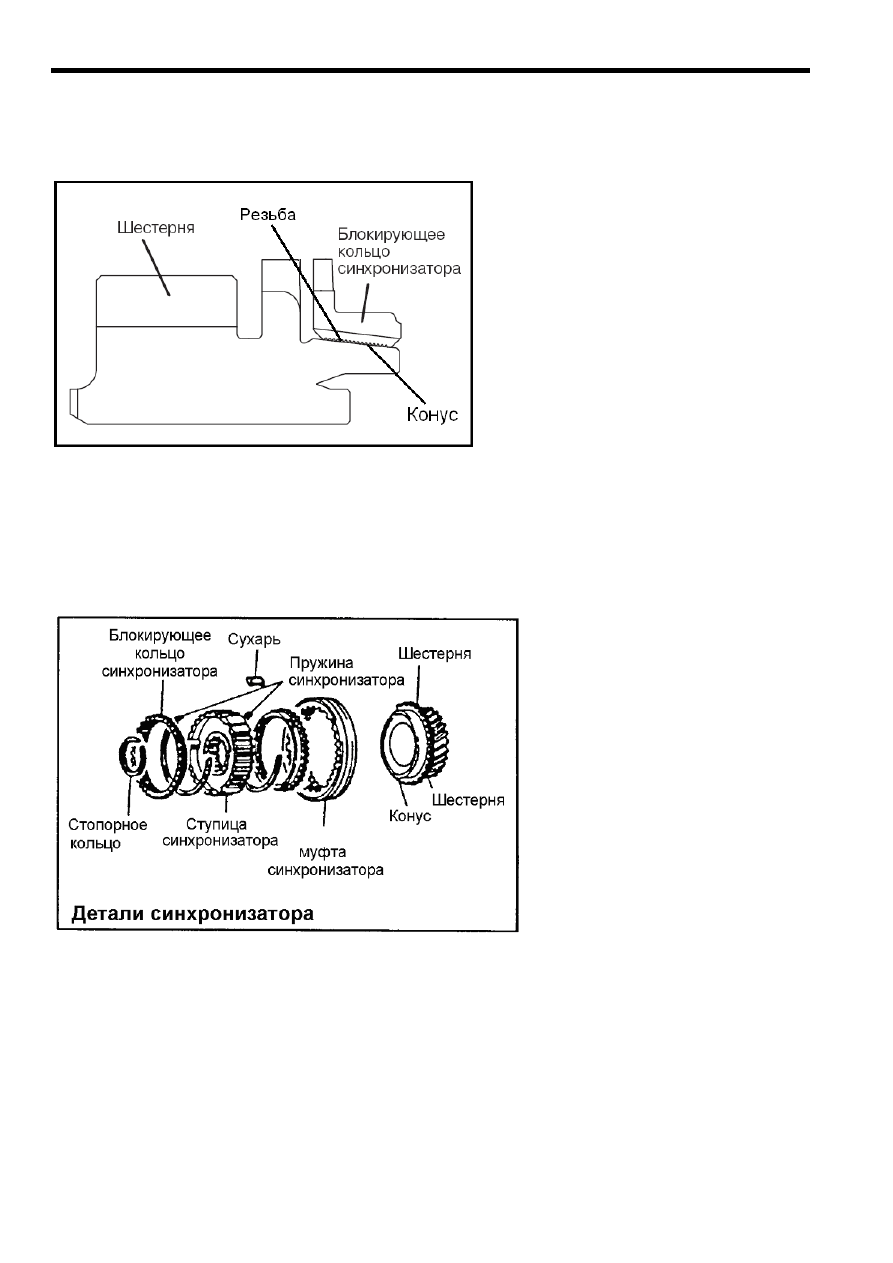

12.3 Синхронизатор



Синхронизатор обеспечивает облегчение включения передач выравнивания в мо-

мент включения частоты вращения включаемой шестерни и выходного вала.




Рис. 12-7


Выравнивание скоростей происходит при контакте конических поверхностей. На по-

верхность блокирующего кольца синхронизатора наносится резьба для увеличения
трения. Блокирующее кольцо препятствует включению передачи до момента выравни-
вания скоростей вращения включаемой шестерни и муфты синхронизатора.





Рис. 12-8

Примечание

•  Применяются синхронизаторы с двум и тремя коническими поверхностями.

•  Существуют различные варианты конструкций механизмов синхронизатора в за-

висимости от ти






я

па трансмиссии.








152



153

КОРОБКА ПЕРЕДАЧ

12.4 Технические операции на автомобиле (WM Раздел 22 «Механическая коробка
передач»).

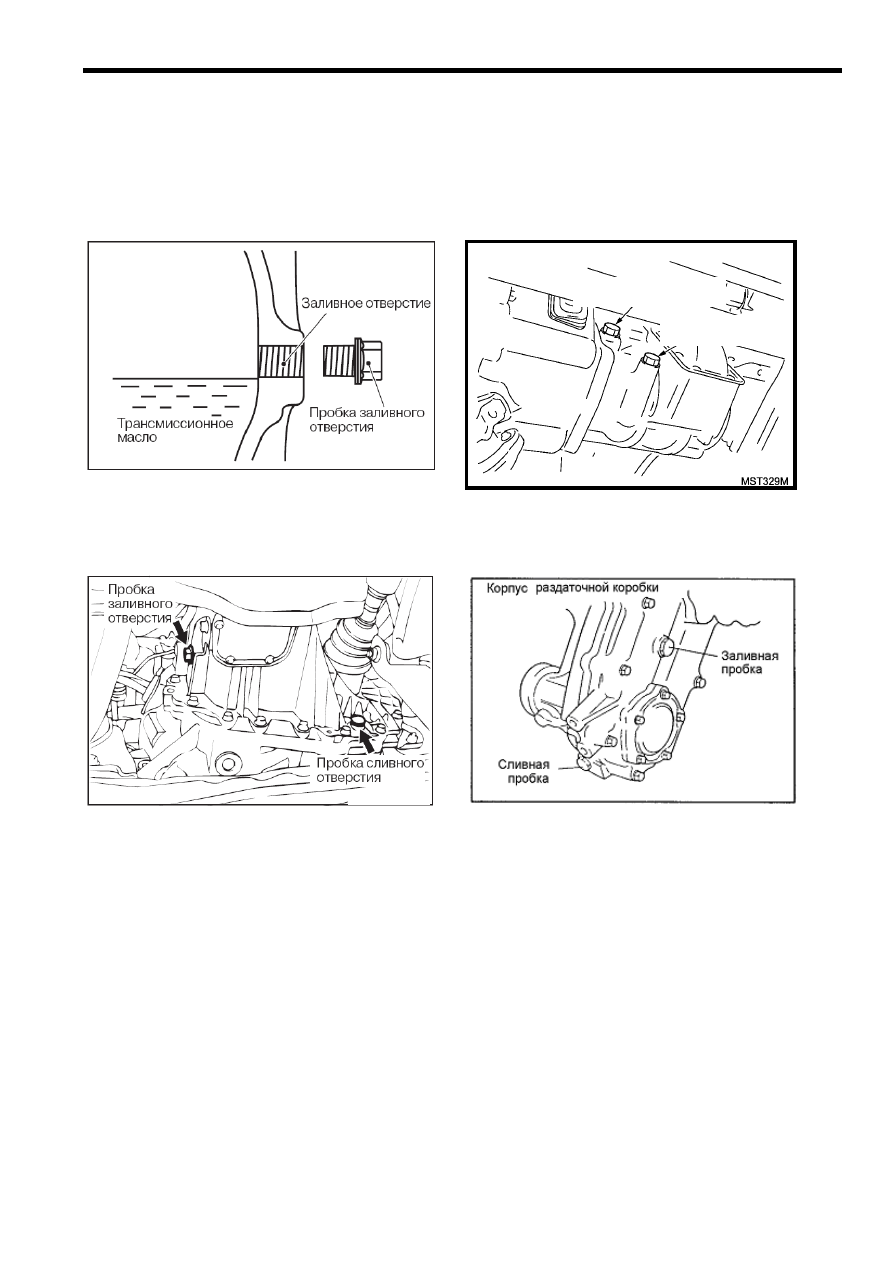

Проверка и замена трансмиссионного масла







Рис. 12-9

Заливная пробка

Сливная пробка



Рис. 12-10







Рис. 12-11







Рис. 12-12



















ГЛАВА 13

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

13.1 Автоматическая трансмиссия (АТ)


Автоматическая трансмиссия автоматически выбирает передачу в зависимости от дорожных

условий. Блоку управления АТ необходима информация не только о скорости движения автомо-
биля и оборотах двигателя, но и другая дополнительная информация (усилие нажатия на педаль
акселератора, температура ATF и т.д.). На основании этих данных блок управления АТ в соответ-
ствии с программой, управляет переключением передач.





Блок управления

двигателем

Блок управления

автоматической

трансмиссией

Входные устройства

Исполнительные

устройства

Другие сигналы

Двигатель.

Датчики

Электромагнитные

клапана и т.д.

АТ. Датчики,

переключатели  и

т.д.



Рис. 13.1
