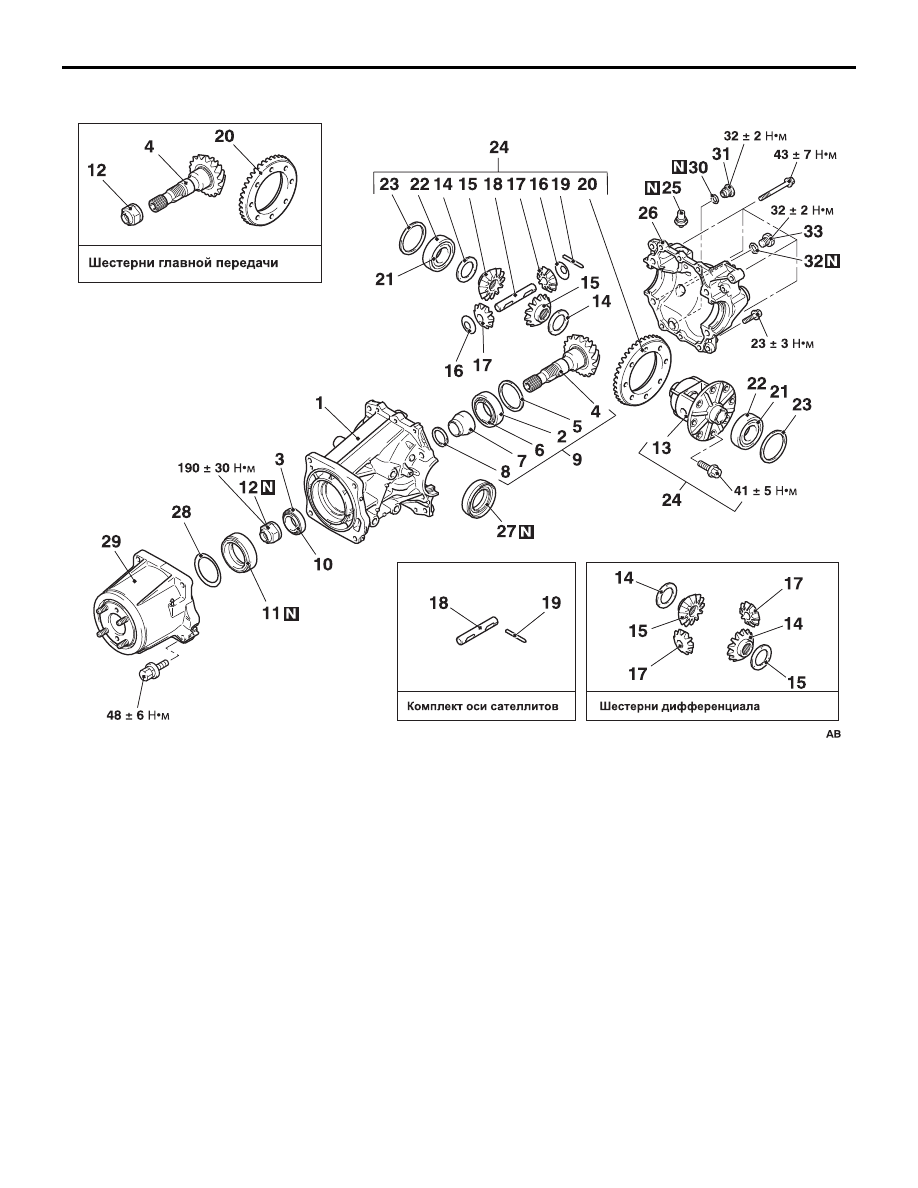

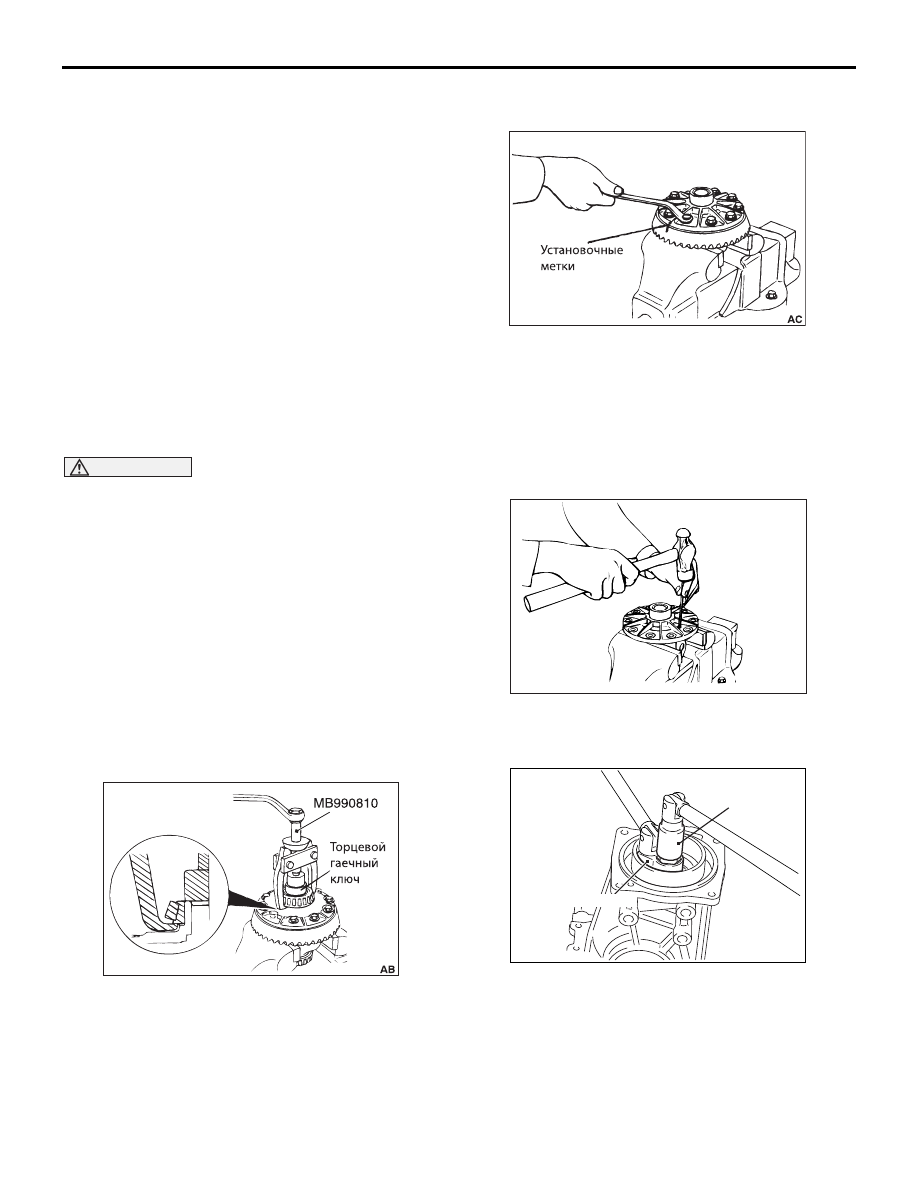

ГЛАВНАЯ ПЕРЕДАЧА В СБОРЕ
ЗАДНИЙ МОСТ <4WD>
27B25

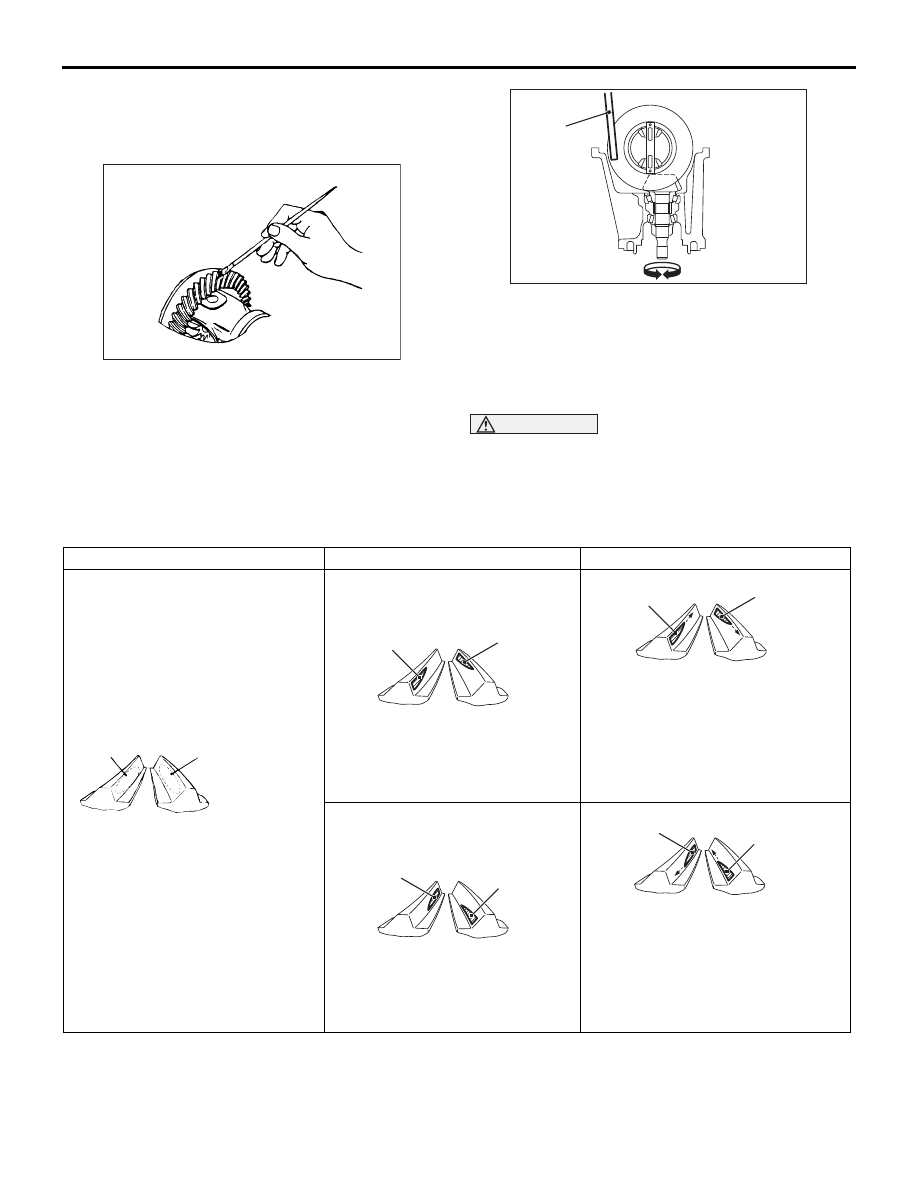

РЕГУЛИРОВКА ПЯТНА КОНТАКТА
ШЕСТЕРЕН ГЛАВНОЙ ПЕРЕДАЧИ
Проверьте пятно контакта шестерен главной
передачи, выполнив следующие шаги:
1. Нанесите краситель на зубья шестерни главной
передачи (с обеих сторон) тонким и ровным
слоем.

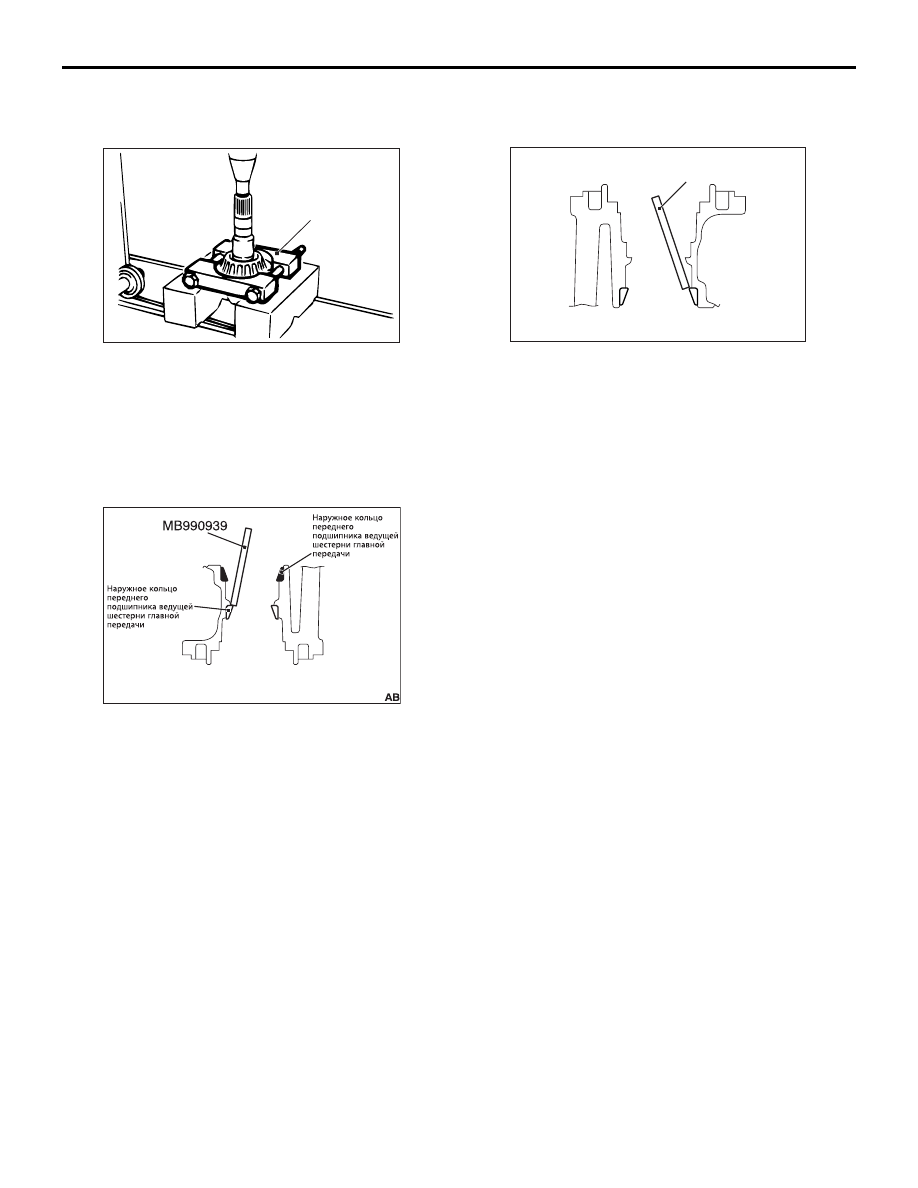

2. Вставьте штангу съемника (специальный
инструмент MB990939) между картером и
корпусом дифференциала со стороны ведомой
шестерни. Прилагая к шестерне усилие вращения
2,5 2,9 Н•м к ведущей шестерне главной
передачи, поверните ее (на 360 градусов по и
против часовой стрелки).
ВНИМАНИЕ
Не допускайте поворота ведомой шестерни
более чем на 360 градусов. Это приведет к
деформации изображения пятна контакта.
3. Проверьте пятно контакта шестерен главной
передачи.
AC612541
AC709328 AB
MB990939
Нормальная форма пятна контакта
Причина
Мероприятия
1. Меньшая сторона зуба
2. Ведущая сторона зуба (сторона,
которая воспринимает усилие при
движении автомобиля передним
ходом)
3. Большая сторона зуба
4. Ведомая сторона зуба (сторона,
которая воспринимает усилие при
движении автомобиля задним
ходом)
Пятно контакта указывает на слишком
близкое расположение ведущей
шестерни.
Ведущая шестерня слишком сильно
смещена от центра ведомой
шестерни.
Увеличьте толщину задней
регулировочной прокладки ведущей
шестерни и тем самым приблизьте ее к
оси вращения ведомой шестерни.
Затем сместите ведомую шестерню от
ведущей для восстановления бокового
зазора.
Пятно контакта указывает на слишком
удаленное расположение ведущей
шестерни.
Ведущая шестерня слишком сильно
смещена к центру ведомой шестерни.
Уменьшите толщину задней
регулировочной прокладки ведущей
шестерни и тем самым сместите ее от
оси вращения ведомой шестерни.
Затем сместите ведомую шестерню к
ведущей для восстановления бокового
зазора.
ACX01039
1
3
2
4
AB
AC104880
1
3
2
4
AC
AC104881
1
3
2
4
AC
AC104882
1
3
2
4
AC
AC104883
1
3
2
4
AC
