АВТОМАТИЧЕСКАЯ КПП -

Механизм управления АКПП

23-29

МЕХАНИЗМ УПРАВЛЕНИЯ АКПП

СНЯТИЕ И УСТАНОВКА

Внимание: SRS
При снятии и установке троса селектора АКПП и рычага селектора АКПП в сборе, будьте осторожны и аккуратны,
чтобы не ударить электронный блок управления SRS.

Предварительная и заключительная операция
Снятие и установка передней напольной консоли в
сборе (см. ГЛАВУ 52А)

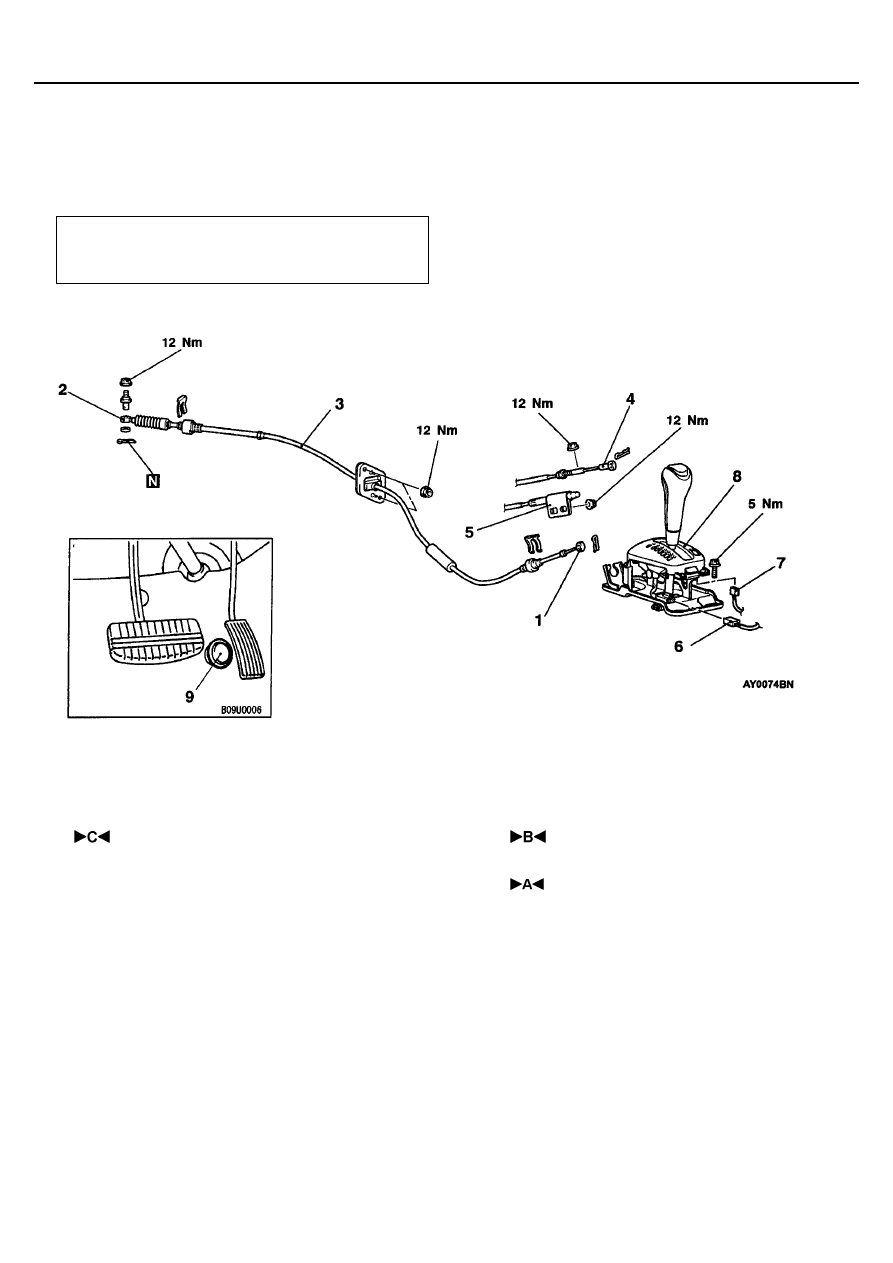

Последовательность снятия троса
селектора АКПП
•  Передняя напольная консоль

1. Соединение троса селектора АКПП (со

стороны рычага селектора АКПП)

2. Соединение троса селектора АКПП (со

стороны АКПП)

•  Электронный блок управления SRS

3. Трос селектора АКПП

Последовательность снятия рычага
селектора АКПП в сборе
•  Передняя напольная консоль

1. Соединение троса селектора АКПП (со

стороны рычага селектора АКПП)

4. Соединение троса блокировки замка

зажигания (со стороны рычага селектора
АКПП)

5. Соединение троса блокировки

переключения режимов АКПП (со стороны
рычага селектора АКПП)

6. Соединение разъема контрольной лампы

индикации положения рычага селектора
АКПП

7. Соединение разъема переключателя

режимов работы АКПП

8. Рычаг селектора АКПП в сборе

Снятие датчика полностью нажатой
педали акселератора
9. Датчик полностью нажатой педали

акселератора

АВТОМАТИЧЕСКАЯ КПП -

Механизм управления АКПП

23-30

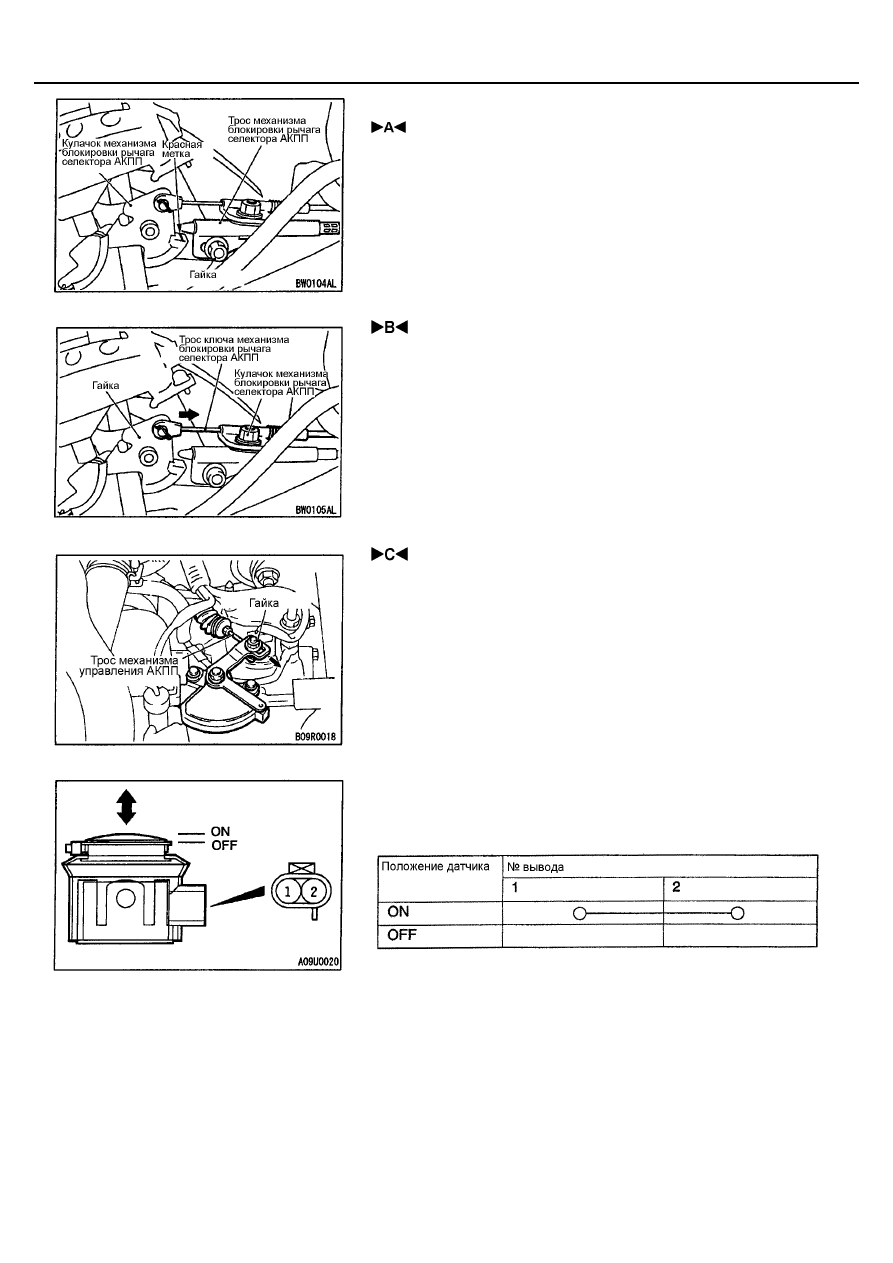

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ТРОСА БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ

РЕЖИМОВ АКПП (СО СТОРОНЫ РЫЧАГА СЕЛЕКТОРА
АКПП)

1.

Предварительно установите рукоятку рычага селектора АКПП и
переместите рычаг селектора АКПП в положение “Р” и поверните
ключ зажигания в положение LOCK (OFF).

2.

Затяните стопорную гайку таким образом, чтобы конец троса
блокировки переключения режимов КПП выступал над красной меткой
на кулачке механизма блокировки рычага селектора АКПП.
Момент затяжки: 12 Нм

 УСТАНОВКА ТРОСА БЛОКИРОВКИ ЗАМКА

ЗАЖИГАНИЯ (СО СТОРОНЫ РЫЧАГА СЕЛЕКТОРА АКПП)

1.

Установите  трос блокировки замка зажигания на кулачок механизма
блокировки рычага селектора АКПП.

2.

Установите пружину и шайбу троса блокировки замка зажигания так,
как показано на рисунке.

3.

Слегка натяните часть троса, соединенного с кулачком механизма
блокировки рычага селектора, в направлении стрелки, и затяните
гайку.
Момент затяжки: 12 Нм

 УСТАНОВКА ТРОСА СЕЛЕКТОРА АКПП (СО

СТОРОНЫ АКПП)

1.

Установите рычаг селектора АКПП в положение «N».

2.

Убедитесь, что выключатель блокировки стартера находится в
положении “N”.

3.

Слегка потяните трос селектора АКПП в направлении стрелки и
затяните регулировочную гайку.
Момент затяжки: 12 Нм

ПРОВЕРКА

ПРОВЕРКА ДАТЧИКА ПОЛНОСТЬЮ НАЖАТОЙ ПЕДАЛИ
АКСЕЛЕРАТОРА

АВТОМАТИЧЕСКАЯ КПП -

Механизм управления АКПП

23-31

РЫЧАГ СЕЛЕКТОРА АКПП
РАЗБОРКА И СБОРКА

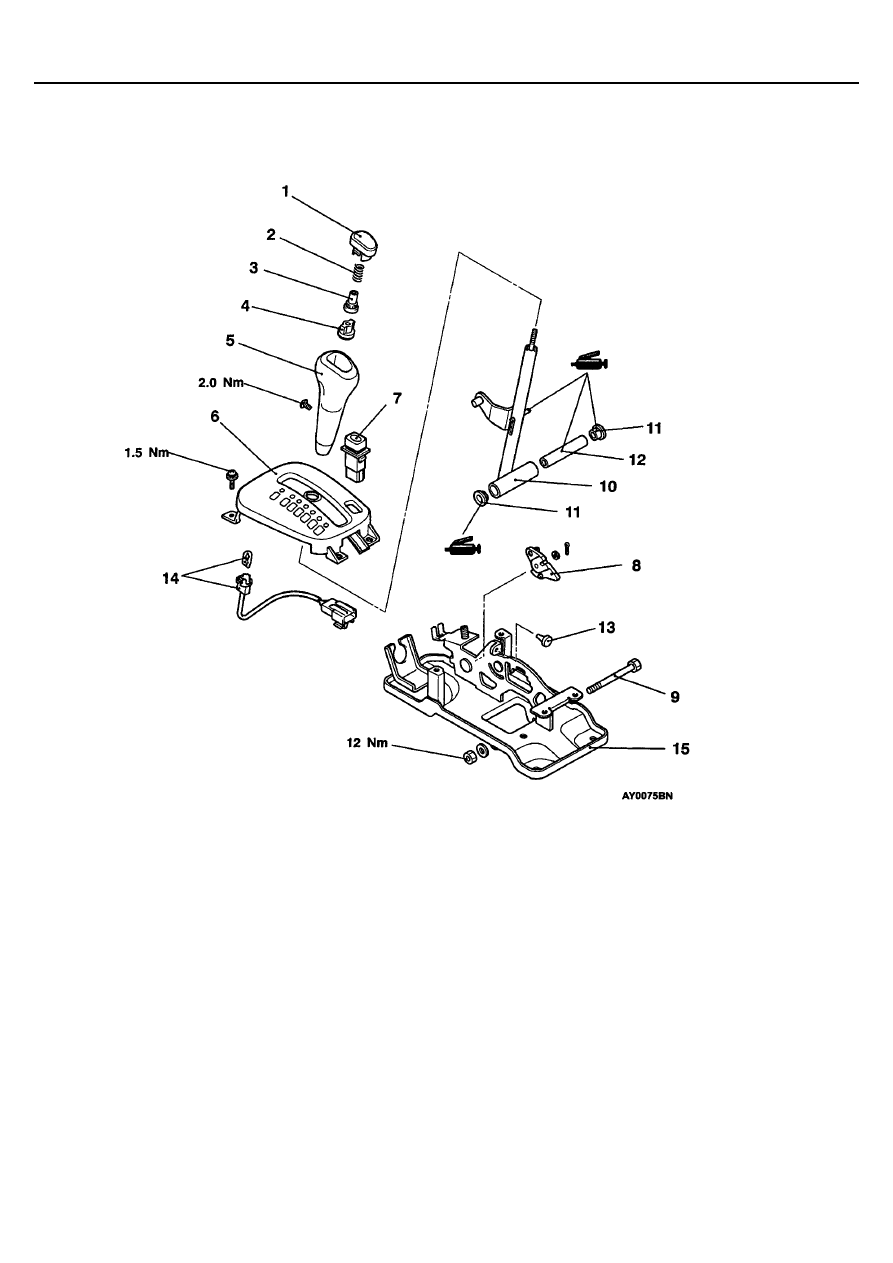

Последовательность разборки
1. Кнопка
2. Пружина
3. Втулка
4. Регулятор
5. Рукоятка рычага селектора АКПП
6. Контрольная панель в сборе
7. Переключатель режимов работы АКПП
8. Кулачок механизма блокировки рычага

селектора АКПП

9. Болт
10. Рычаг селектора АКПП в сборе
11. Втулка
12. Трубка
13. Ограничитель
14. Контрольная лампа индикации положения

рычага селектора АКПП в сборе

15. Кронштейн в сборе

АВТОМАТИЧЕСКАЯ КПП -

Механизм управления АКПП

23-32

МЕХАНИЗМЫ БЛОКИРОВКИ ЗАМКА ЗАЖИГАНИЯ И
ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ АКПП

СНЯТИЕ И УСТАНОВКА

Внимание:
При снятии и установке троса селектора АКПП и троса блокировки переключения режимов АКПП, будьте осторожны и
аккуратны, чтобы не ударить электронный блок управления SRS.

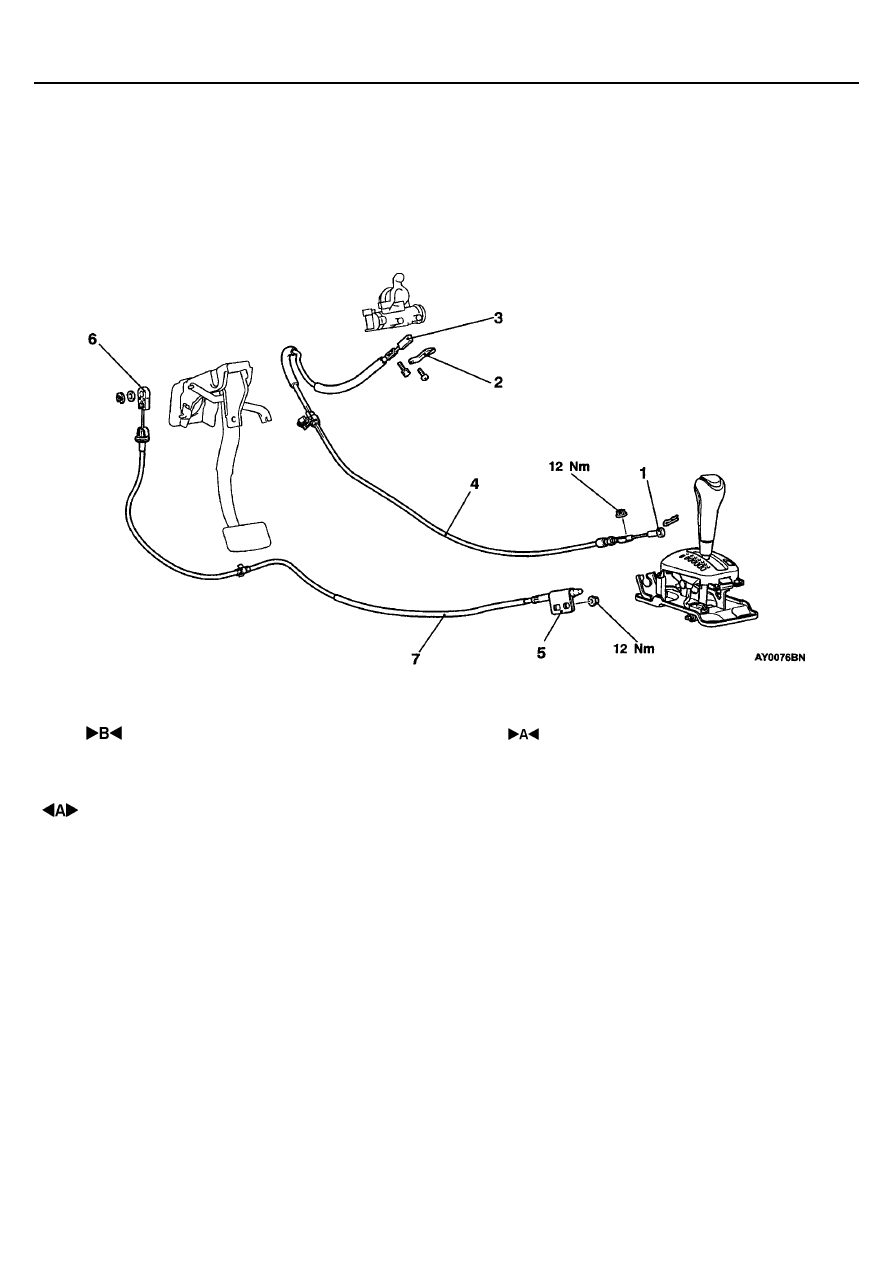

Последовательность снятия троса
блокировки замка зажигания
•  Передняя напольная консоль

1. Соединение троса блокировки замка

зажигания (со стороны рычага селектора
АКПП)

•  Крышка нижнего кожуха рулевой колонки

2. Крышка
3. Соединение троса блокировки замка

зажигания (со стороны замка блокировки
рулевого колеса)

4. Трос блокировки замка зажигания

Последовательность снятия троса
блокировки переключения режимов КПП
•  Передняя напольная консоль

5. Соединение троса блокировки

переключения режимов КПП (со стороны
рычага селектора АКПП)

•  Нижняя крышка

6. Соединение троса блокировки

переключения режимов КПП (со стороны
педали тормоза)

7. Трос блокировки рычага переключения

режимов КПП
