КУЗОВ - Стекла

42-17

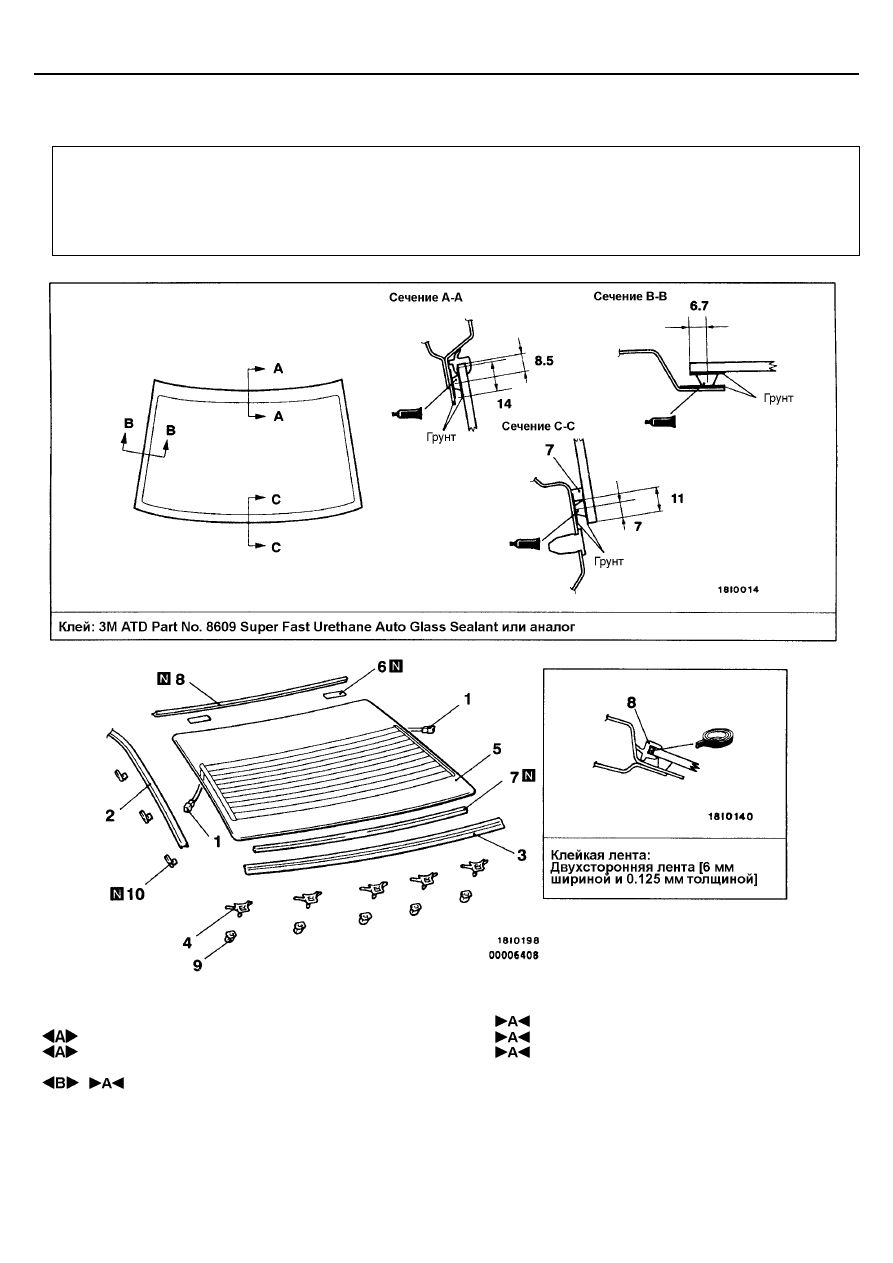

ЗАДНЕЕ СТЕКЛО <Седан>

СНЯТИЕ И УСТАНОВКА

Предварительные операции и заключительные опе-
рации
•

Снятие и установка электродвигателя заднего стек-
лоочистителя (См. Главу 51).

•

Снятие и установка верхнего стоп сигнала
(См. Главу 54).

•

Снятие и установка облицовки задней стойки
(См. Главу 52А).

•

Снятие и установка облицовки потолка.

Последовательность снятия деталей
1. Разъем жгута проводов
2. Молдинг уплотнителя крыши
3. Нижний молдинг заднего стекла
4. Фиксатор молдинга заднего стекла
5. Заднее стекло

6. Фиксатор стекла
7. Дистанционная вставка стекла
8. Верхний молдинг заднего стекла
9. Гнездо А фиксатора
10. Фиксатор молдинга уплотнителя крыши

КУЗОВ - Стекла

42-18

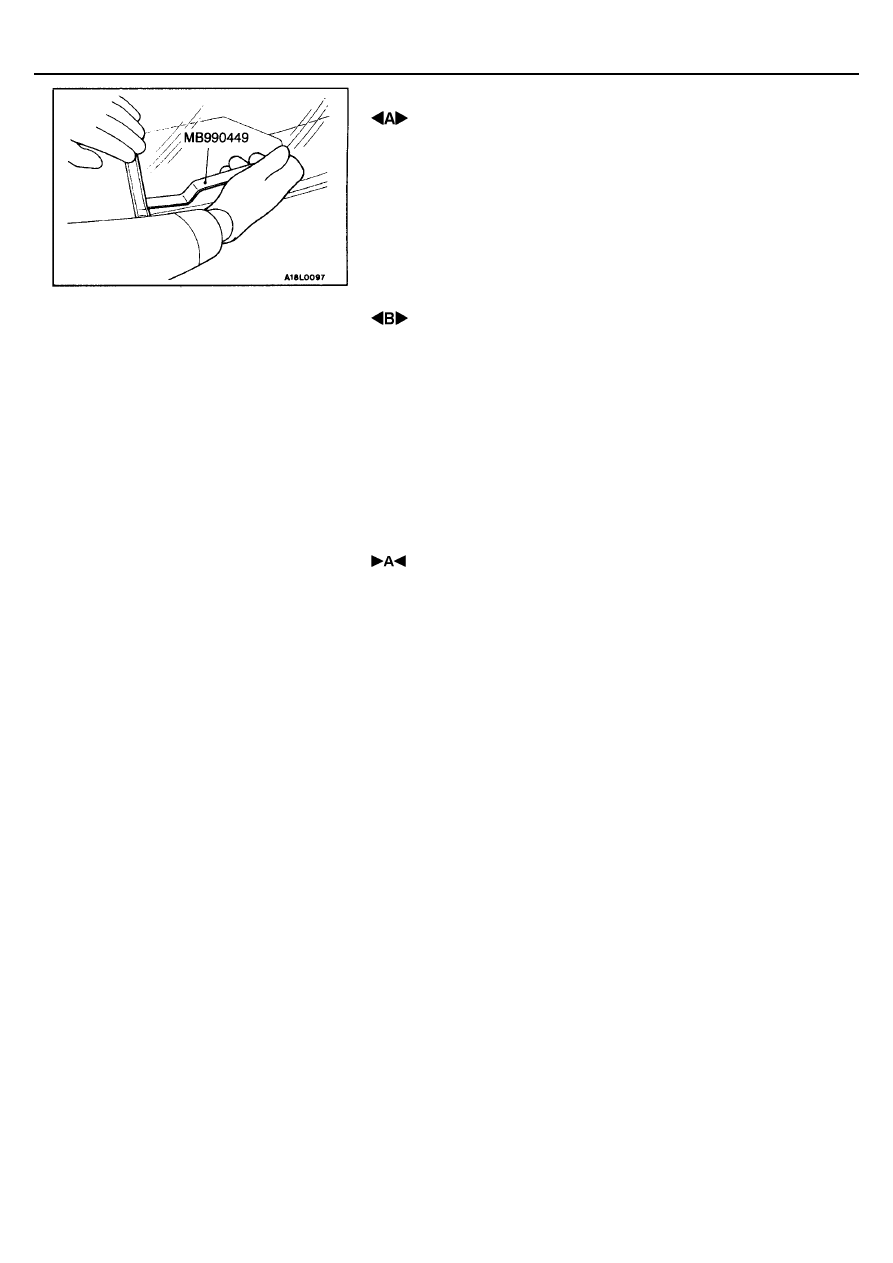

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ НИЖНЕГО МОЛДИНГА ЗАДНЕГО СТЕКЛА И

МОЛДИНГА УПЛОТНИТЕЛЯ КРЫШИ

Используйте специальный инструмент, чтобы поддеть молдинг.
Внимание:
Если молдинг был деформирован, он не должен использоваться по-
вторно.

 СНЯТИЕ ЗАДНЕГО СТЕКЛА

Снимите заднее стекло таким же образом, как и ветровое стекло
(См. стр. 42-11).

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ВЕРХНЕГО МОЛДИНГА ЗАДНЕГО СТЕК-

ЛА, ДИСТАНЦИОННОЙ ВСТАВКИ СТЕКЛА, ФИКСАТОРА
СТЕКЛА И ЗАДНЕГО СТЕКЛА

Установите заднее стекло таким же образом, как и ветровое стекло
(См. стр. 42-11).

КУЗОВ

 - Двери

42-19

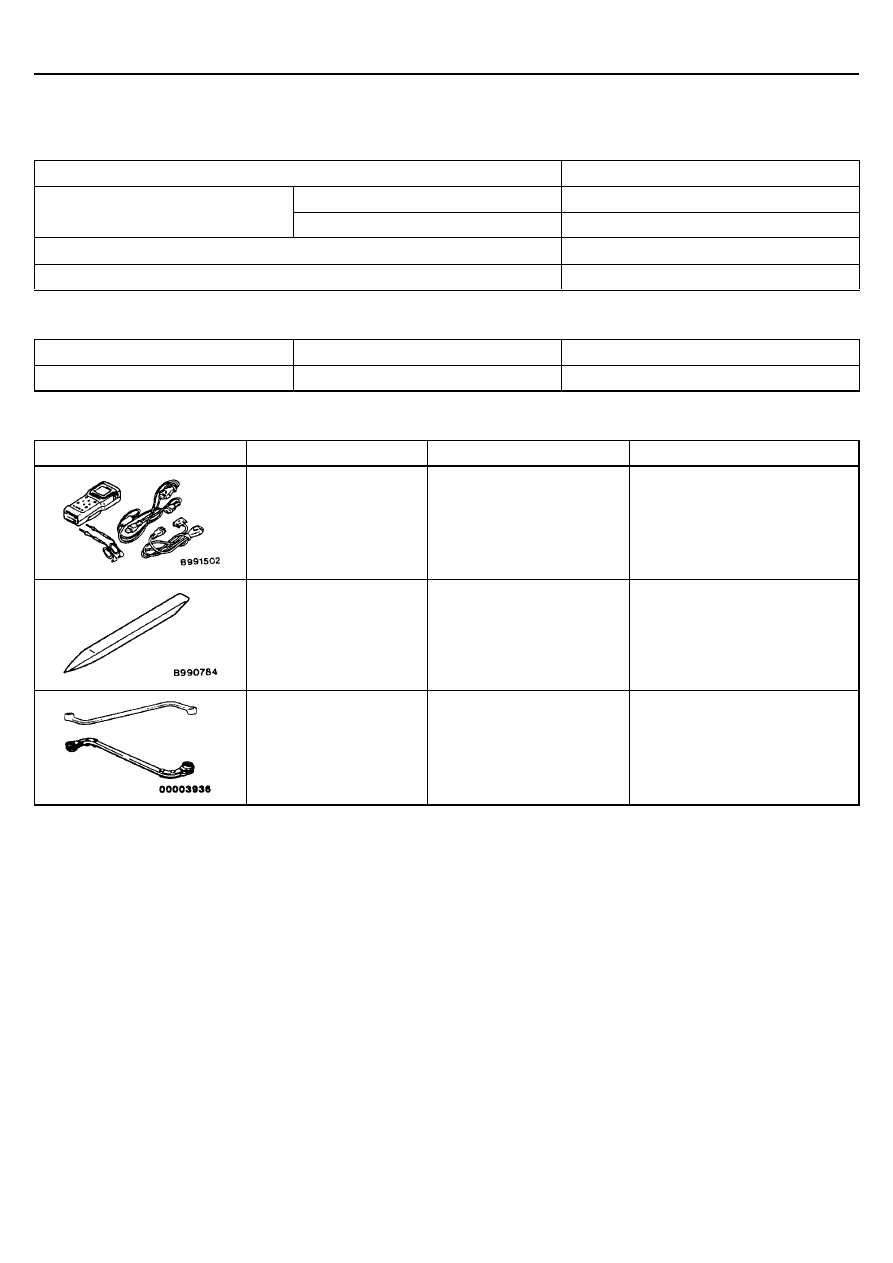

ДВЕРЬ

ОСНОВНЫЕ ДАННЫЕ

Параметры

Номинальное значение

Передней

3,7 или больше

Ход наружной ручки двери, мм

Задней

2,4 или больше

Рабочая сила тока стеклоподъемника, А

5 ± 1 (для напряжения 14 - 15В при 25°С)

Ход внутренней ручки двери, мм

5,3 или больше

ГЕРМЕТИК

Наименование

Наименование герметика

Примечание

Водонепроницаемая пленка

3M ATD Part No. 8625 или аналог

Липкая лента

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

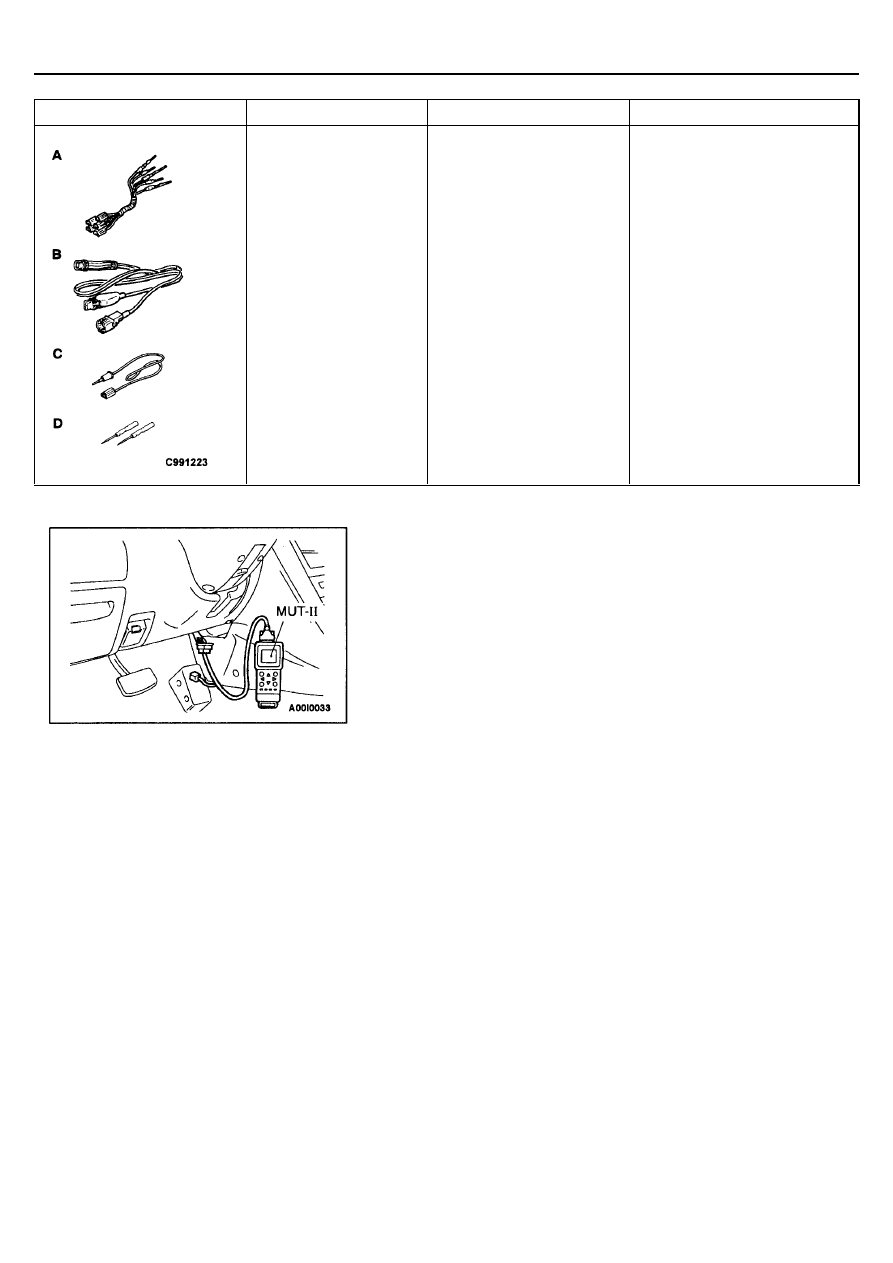

Инструмент

Номер

Название

Назначение

МВ991502

Комплект принадлежностей к
прибору MUT-II

Проверка сигнала на входе элек-
тронного блока управления
ETACS

МВ990784

Съемник деталей отделки

Снятие отделки двери

МВ990900 или МВ991164

Регулировочный ключ уста-
новки двери

Регулировка установки двери в
проеме кузова

КУЗОВ

 - Двери

42-20

Инструмент

Номер

Название

Назначение

МВ991223

А: МВ991219

В: МВ991220

С: МВ991221

D: МВ991222

Жгуты проводов и переход-
ники

А: Жгут тестовых проводов

В: Жгут тестовых проводов
со светодиодом

С: Переходник жгута тесто-
вых проводов со светодио-
дом

D: Пробник

Измерение напряжений между
выводами
А: Проверка давления контактов
в разъемах
В, С: Проверка цепи питания
D: Подсоединение тестера

ПОИСК НЕИСПРАВНОСТЕЙ

ФУНКЦИЯ ДИАГНОСТИКИ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ СИГНАЛА НА ВХО-
ДЕ <АВТОМОБИЛИ С ЭЛЕКТРОННЫМ БЛОКОМ УПРАВ-
ЛЕНИЯ ETACS>

1.

Подсоедините прибор MUT-II к диагностическому разъему.

2.

Если при работе привода выключателя замка двери зуммер прибора
MUT-II звучит один раз (СВОБОДНО/ЗАБЛОКИРОВАНО), сигнал на
входе электронного блока управления ETACS для цепи этого выклю-
чателя нормальный.
