ABS <2WD> -

Основные данные для регулировок и контроля/
Смазочные материалы/ Специальные инструменты

35В-5

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Номинальная величина

Внутреннее сопротивление датчика частоты вращения колеса, кОм

1,0 - 1,5

Зазор между поверхностью крепления датчика частоты вращения
колеса и зубчатым ротором ABS, мм

28,2 - 28,5

Сопротивление изоляции датчика частоты вращения колеса, кОм

100 или больше

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Наименование

Тип жидкости

Тормозная жидкость

DOT3 или DOT4

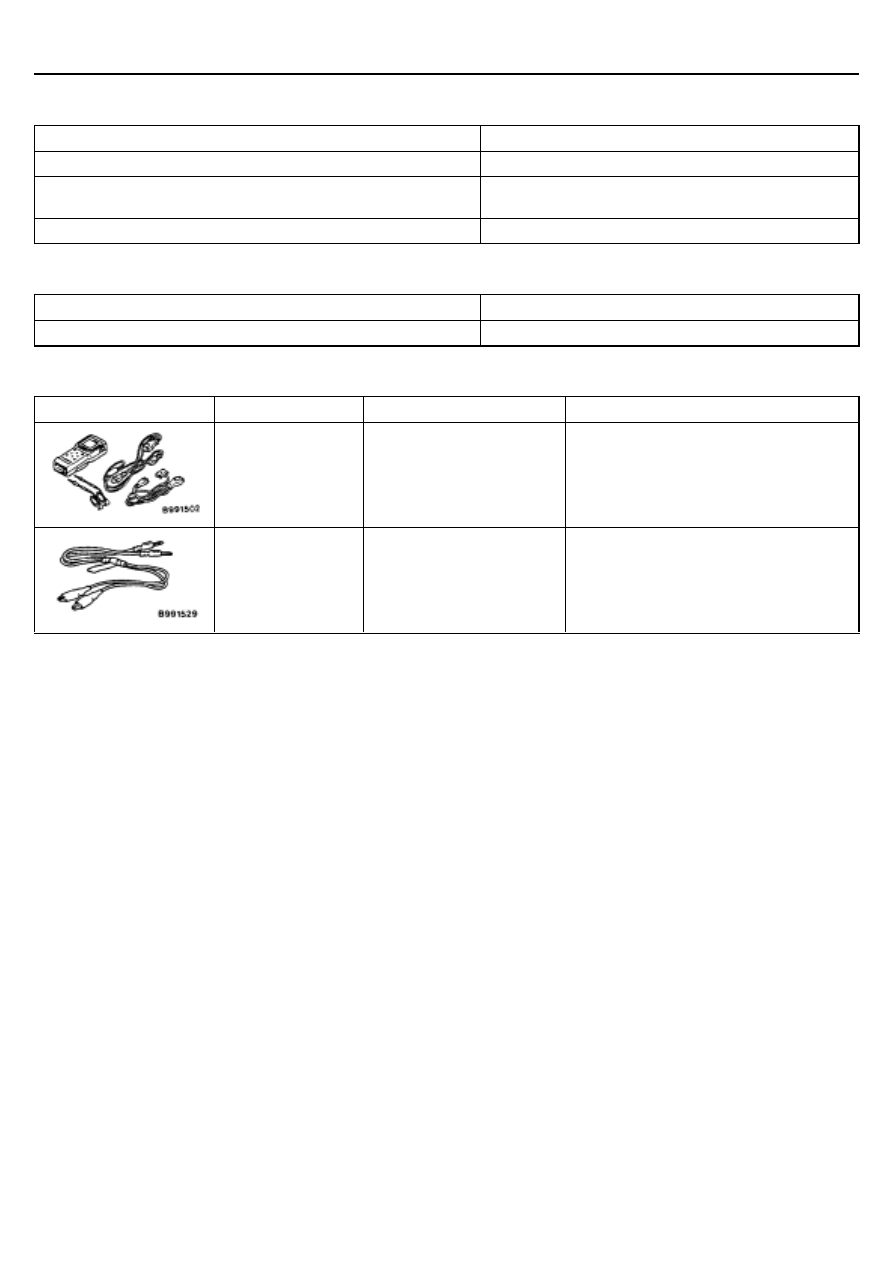

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Назначение

МВ991502

Вспомогательные
приспособления к MUT-II

Для проверки системы ABS
(При использовании MUT-II на его дисплее
будет выводиться код неисправности)

МВ991529

Жгут проводов для
считывания диагностических
кодов неисправности

Для проверки системы ABS
(для считывания диагностического кода
неисправности при помощи контрольной
лампы ABS)

ABS <2WD> -

Поиск неисправностей

35В-6

ПОИСК НЕИСПРАВНОСТЕЙ

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ

см. Главу 00 – Как пользоваться методиками поиска неисправностей и проверки.

ПРИМЕЧАНИЯ ОТНОСИТЕЛЬНО ДИАГНОСТИКИ

Явления, описанные в следующей таблице, не являются ненормальными и не свидетельствуют о неисправности.

Явление

Объяснение явления

Звук системы контроля

При запуске двигателя иногда может появляться глухой звук из моторного отделения, что
является признаком начала работы системы контроля и не является аномальным явлением.

Звук работы системы ABS

1.

Звук электронасоса внутри гидравлического блока ABS (визг).

2.

Звук, сопровождаемый вибрацией тормозной педали (скобление).

3.

При работе системы ABS возникают звуки в ходовой части автомобиля в результате
периодических нажатия и отпускания на педаль тормоза.

(Глухой стук: подвеска; Писк: шины)

Работа ABS

(Длинный тормозной путь)

На гравийных и заснеженных дорогах тормозной путь автомобиля с ABS может иногда
превышать тормозной путь автомобиля со стандартными тормозами. Поэтому мы
рекомендуем водителям не быть слишком самоуверенным и в целях безопасности снижать
скорость при движении по таким дорогам.

Условия обнаружения неисправностей могут изменяться в зависимости от кода диагностики.
Убедитесь в том, что условия проверки, перечисленные в “Комментариях”, являются удовлетворительными при повторной
проверке признака неисправности.

ФУНКЦИЯ ДИАГНОСТИКИ

ПРОВЕРКА КОДОВ НЕИСПРАВНОСТИ

Считайте код неисправности при помощи MUT-II или контрольной лампы
ABS (См. ГЛАВУ 00 - Как пользоваться методиками поиска неисправностей
и проверки).

СТИРАНИЕ КОДОВ НЕИСПРАВНОСТИ
С помощью MUT-II

См. ГЛАВУ 00 - Как пользоваться методиками поиска неисправностей и
проверки.

ABS <2WD> -

Поиск неисправностей

35В-7

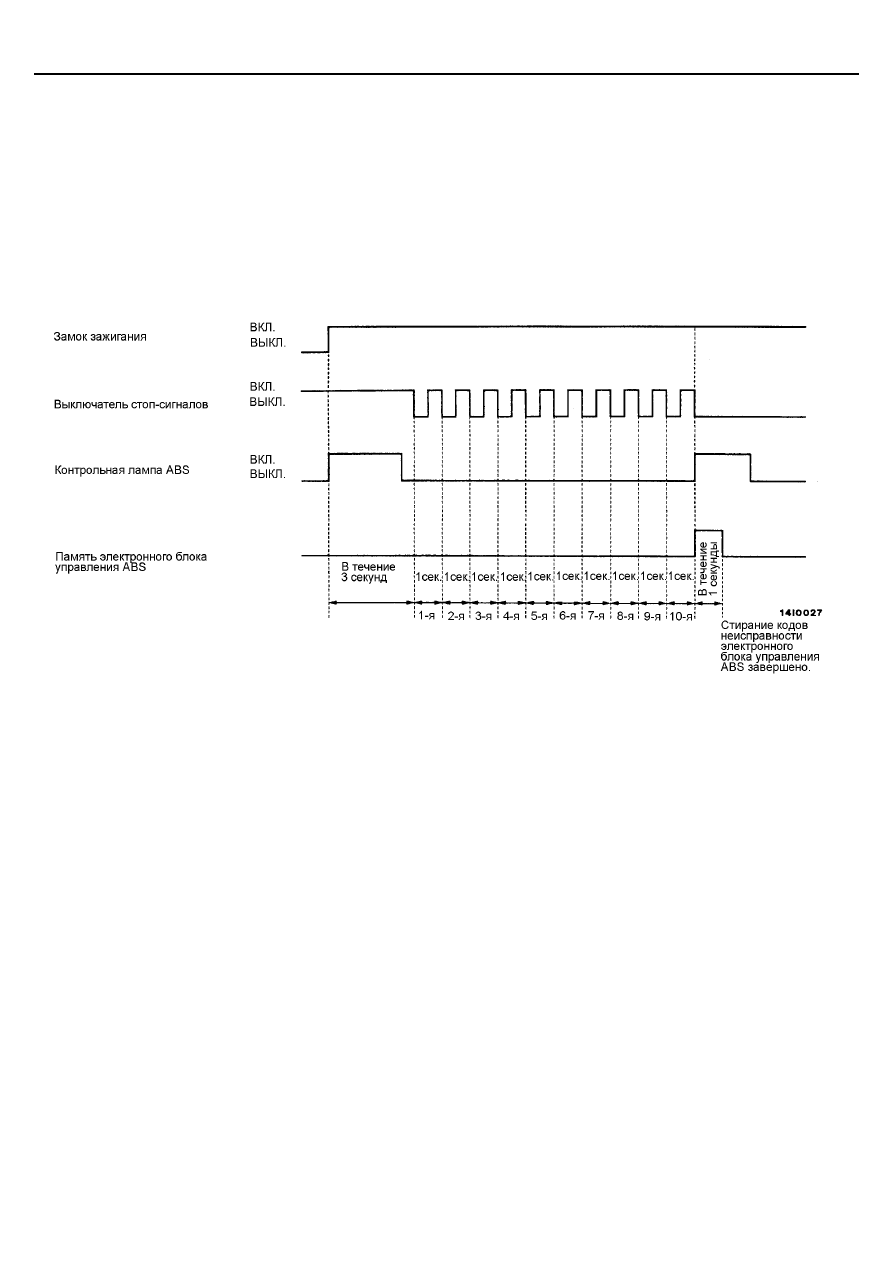

При помощи контрольной лампы ABS

1.

Используйте специальный инструмент, чтобы заземлить вывод (1) (вывод диагностического управления)
диагностического разъема (См. ГЛАВУ 00 - Как пользоваться методиками поиска неисправностей и проверки).

2.

Остановите двигатель.

3.

Включите выключатель стоп-сигналов (Нажмите на тормоз).

4.

После проведения шагов с п. 1. по п. 3., включите зажигание. В течение 3 секунд после включения зажигания, выключите
выключатель стоп-сигналов (отпустите тормоз). Затем, включите и выключите выключатель стоп-сигналов всего 10 раз.
ПРИМЕЧАНИЕ:
Если работа электронного блока управления ABS прекратилась вследствие работы предохранительной функции, будет
невозможно стереть коды неисправности.

ABS <2WD> -

Поиск неисправностей

35В-8

ТАБЛИЦА КОДОВ НЕИСПРАВНОСТЕЙ

Проверку выполняйте в соответствии с методикой поиска неисправности, которая соответствует коду неисправности.

№ кода
неисправ-
ности

Проверяемый параметр

Условия диагностики

Страница для
справки

11

Датчик частоты вращения переднего правого колеса

12

Датчик частоты вращения переднего левого колеса

13

Датчик частоты вращения заднего правого колеса

14

Датчик частоты вращения заднего левого колеса

Разомкнутая цепь

35В-9

15

Датчик частоты вращения колеса

Аномальный сигнал на выходе

35В-10

16

Система питания

35В-10

21

Датчик частоты вращения переднего правого колеса

22

Датчик частоты вращения переднего левого колеса

23

Датчик частоты вращения заднего правого колеса

24

Датчик частоты вращения заднего левого колеса

Замкнутая цепь

35В-9

33

Контур выключателя стоп-сигналов

35В-11

41

Электромагнитный клапан переднего правого колеса

42

Электромагнитный клапан переднего левого колеса

43

Электромагнитный клапан заднего правого колеса

44

Электромагнитный клапан заднего левого колеса

51

Неисправность реле электромагнитных клапанов (не выключается)

52

Неисправность реле электромагнитных клапанов (не включается)

53

Неисправность реле электронасоса (не выключается)

54

Неисправность реле электронасоса (не включается)

55

Электронасос и его цепь (заклинивание двигателя насоса)

63

Электронный блок управления ABS

35В-26 (Замените
гидравлический
блок).
