ЗАДНЯЯ ПОДВЕСКА -

Задняя подвеска в сборе

34-6

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ТОРМОЗНОГО СУППОРТА В СБОРЕ

Закрепите снятый суппорт в сборе, чтобы он не смог упасть.

 СНЯТИЕ ГАЕК КРЕПЛЕНИЯ ПОПЕРЕЧНОЙ БАЛКИ

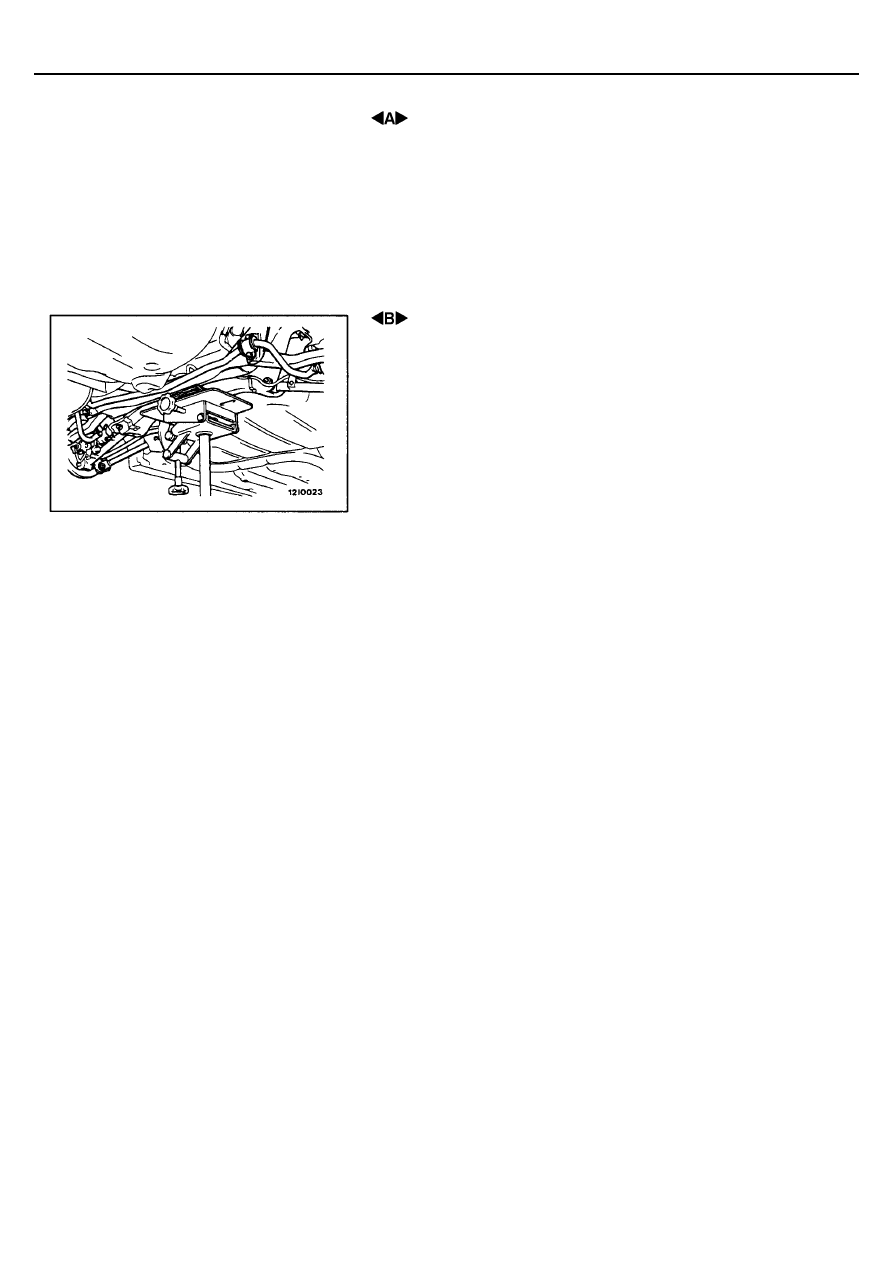

Удерживайте поперечную балку гаражным домкратом или трансмиссионным
домкратом, чтобы отвернуть гайки крепления поперечной балки.

ЗАДНЯЯ ПОДВЕСКА -

Верхний рычаг в сборе

34-7

ВЕРХНИЙ РЫЧАГ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Заключительная операция
Проверка и регулировка углов установки колес
(См. стр. 34-4.)

5. Верхний рычаг

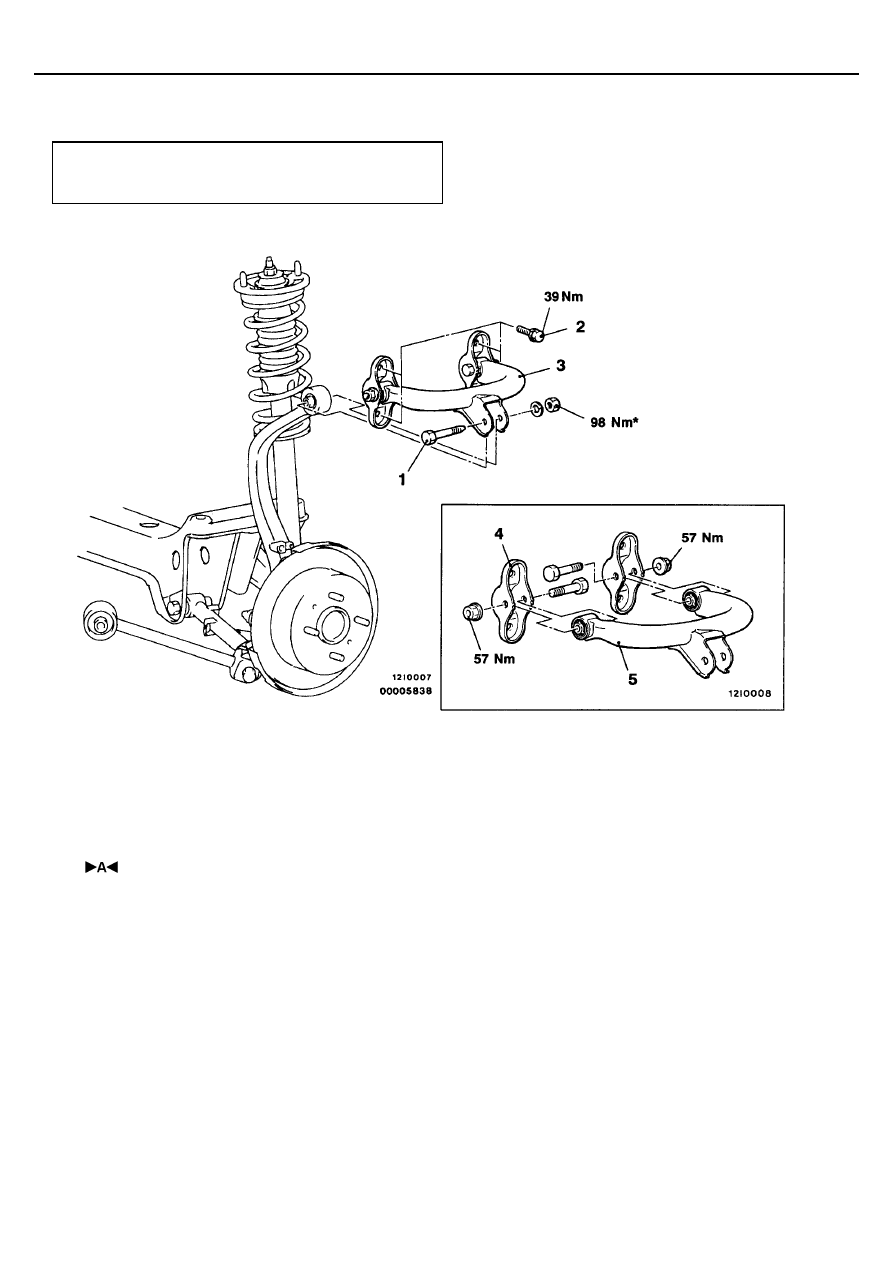

Последовательность снятия
1. Соединительный болт верхнего рычага

и кулака

2. Болты крепления верхнего рычага в

сборе

3. Верхний рычаг в сборе
4. Кронштейн верхнего рычага

Внимание:
*: Означает детали, которые необходимо предварительно

затянуть, а затем произвести окончательную затяжку,
опустив незагруженный автомобиль на колеса.

ЗАДНЯЯ ПОДВЕСКА -

Верхний рычаг в сборе

34-8

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА КРОНШТЕЙНОВ ВЕРХНЕГО РЫЧАГА

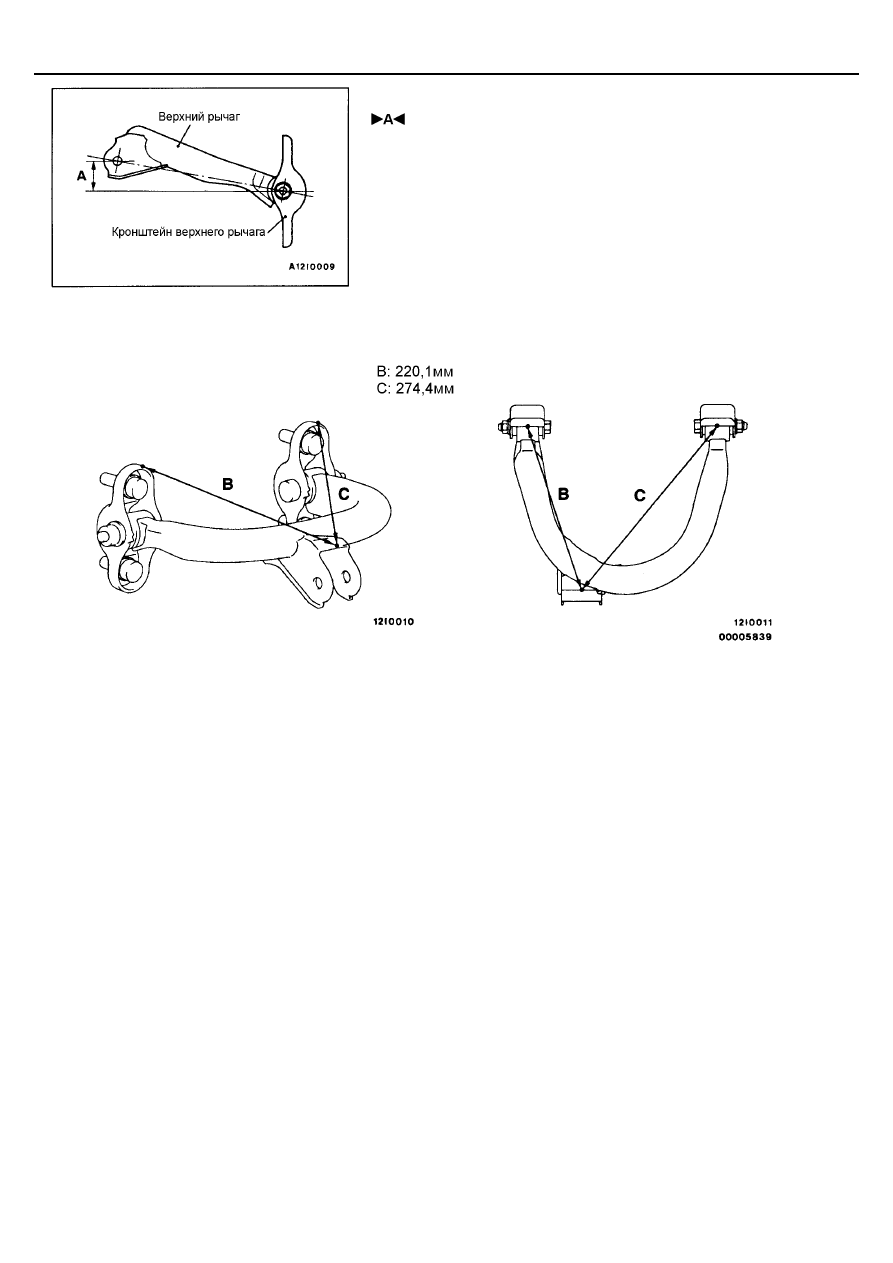

Установите кронштейны верхнего рычага так, чтобы размер, показанный
на рисунке, соответствовал номинальной величине.
Номинальная величина (А): 37,2 ±±±± 2 мм
ПРИМЕЧАНИЕ:
Для проверки угла установки кронштейнов верхнего рычага, проверьте
расстояния "В" и "С" показанные на рисунке.

ЗАДНЯЯ ПОДВЕСКА -

Продольный рычаг в сборе

34-9

ПРОДОЛЬНЫЙ РЫЧАГ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Заключительная операция
Проверка и регулировка углов установки колес
(См. стр. 34-4).

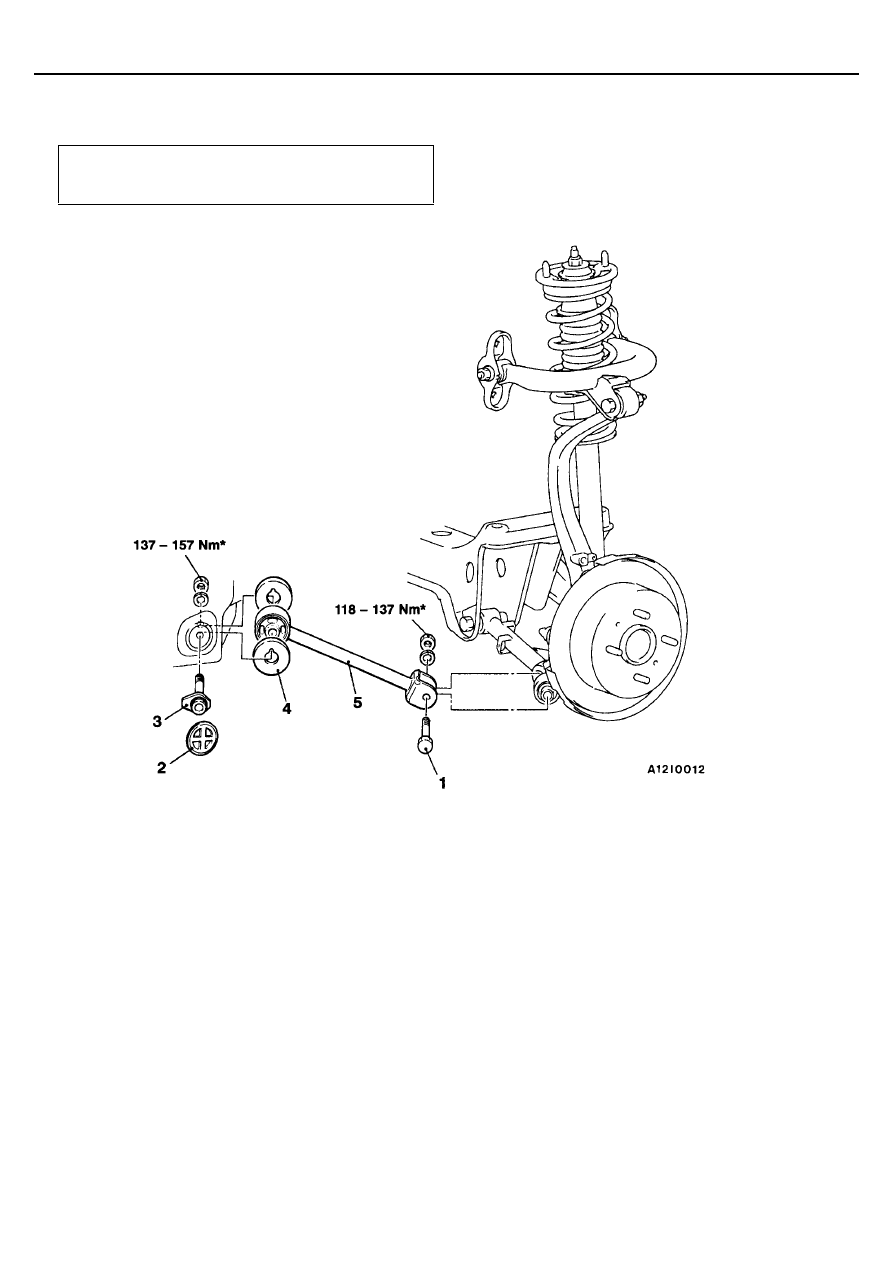

5. Продольный рычаг в сборе

Основные операции по снятию деталей
1. Соединительный болт кулака и продольного

рычага в сборе

2. Прокладка
3. Болт крепления продольного рычага в сборе
4. Ограничитель

Внимание:
*: Означает детали, которые необходимо

предварительно затянуть, а затем произвести
окончательную затяжку, опустив незагруженный
автомобиль на колеса.
