ДВИГАТЕЛЬ <6A1> -

Шкив коленчатого вала

11B-14

ШКИВ КОЛЕНЧАТОГО ВАЛА

СНЯТИЕ И УСТАНОВКА

Предварительная операция
•

Снятие нижнего кожуха

Заключительная операция
•

Регулировка натяжения ремня привода (См. стр.11В-5)

•

Установка нижнего кожуха

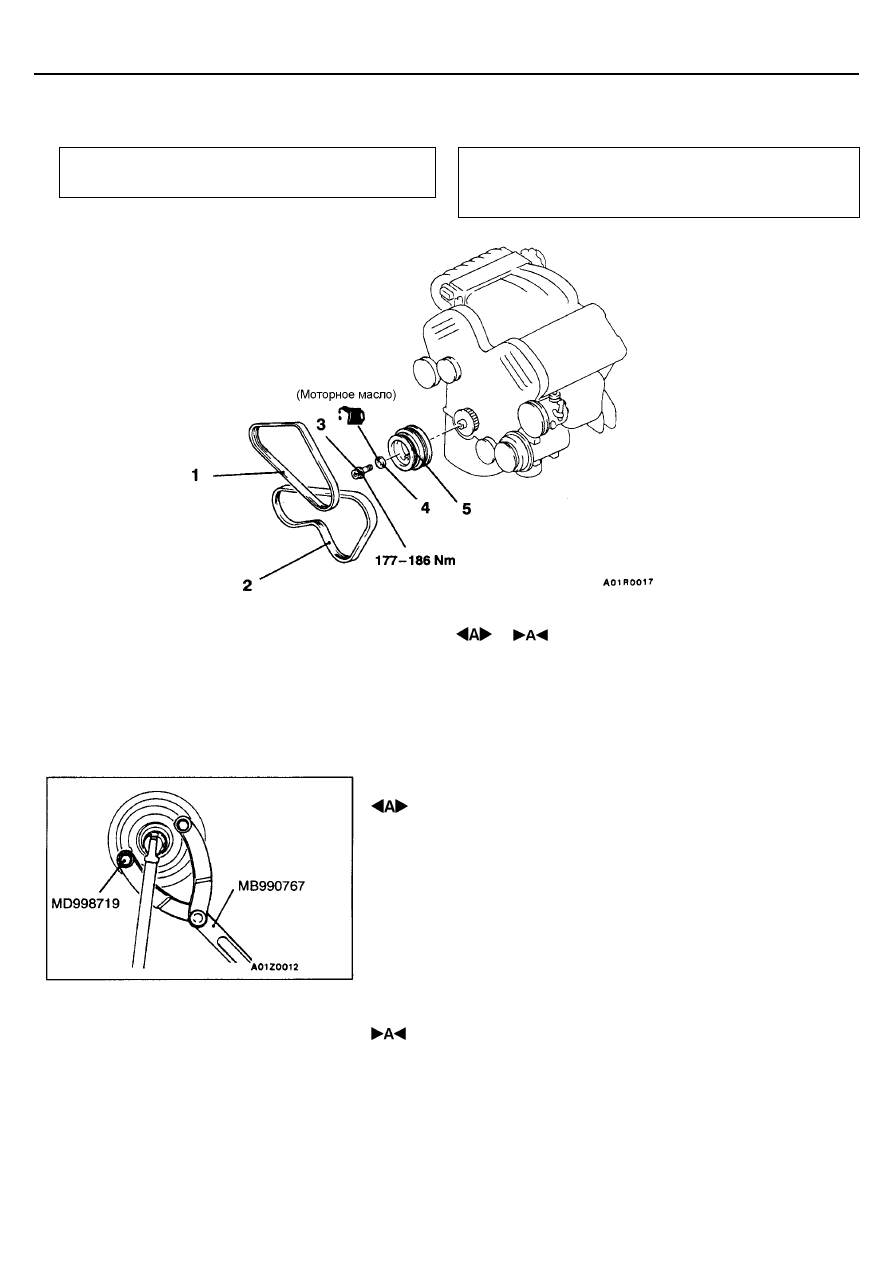

Последовательность снятия
1. Ремень привода (насоса гидроусилителя

рулевого управления и компрессора
кондиционера)

2. Ремень привода (генератора)

3. Болт коленчатого вала
4. Шайба
5. Шкив коленчатого вала

ОСНОВНАЯ ОПЕРАЦИЯ ПО СНЯТИЮ

 СНЯТИЕ БОЛТА КОЛЕНЧАТОГО ВАЛА

ОСНОВНАЯ ОПЕРАЦИЯ ПО УСТАНОВКЕ

 УСТАНОВКА БОЛТА КОЛЕНЧАТОГО ВАЛА

При установке болта коленчатого вала смажьте минимальным
количеством моторного масла поверхность подшипника и резьбу болта.

ДВИГАТЕЛЬ <6A1> -

Распределительный вал и сальник
распределительного вала

11B-15

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ И САЛЬНИК РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА

СНЯТИЕ И УСТАНОВКА

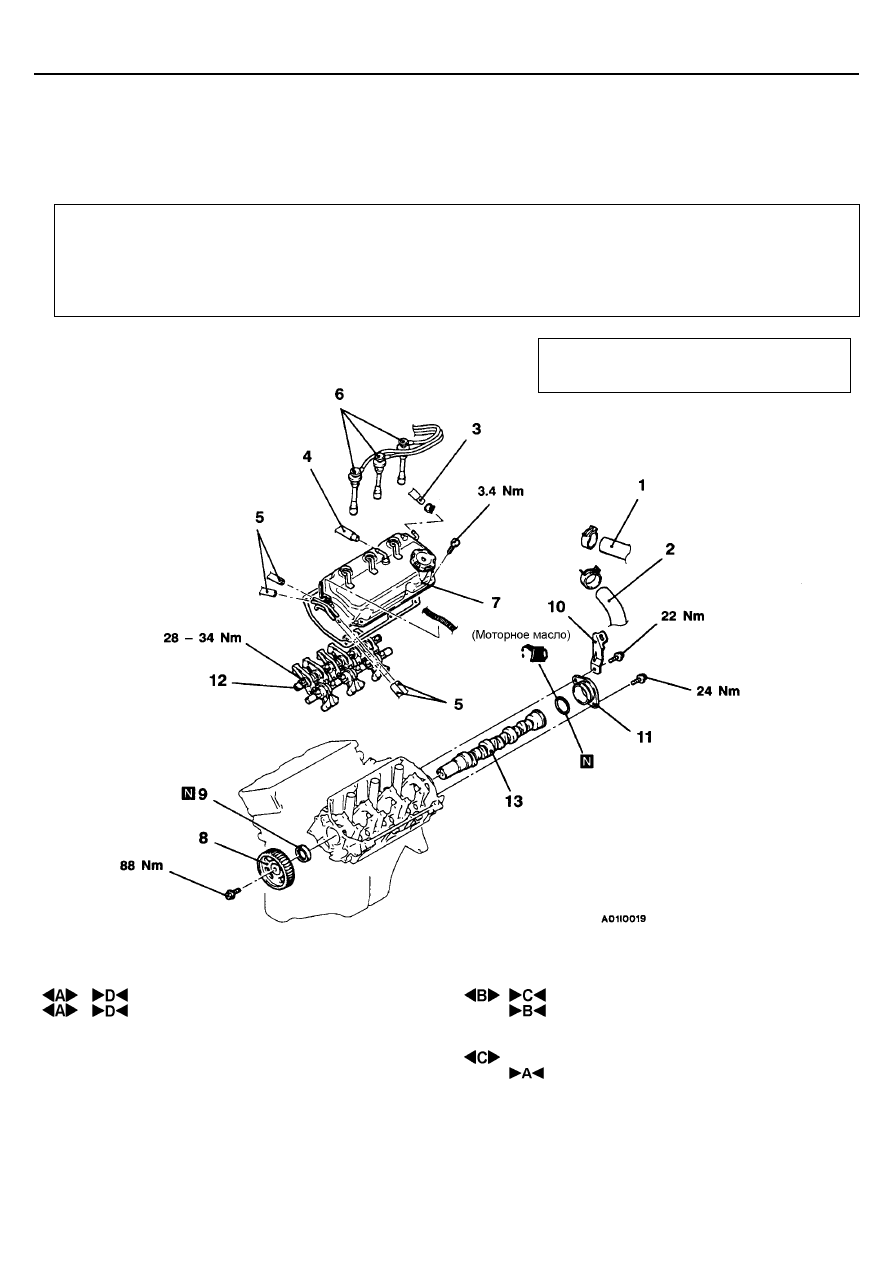

<Передняя головка цилиндров>

Предварительные и заключительные операции
•

Слив и заливка охлаждающей жидкости двигателя

(см. ГЛАВУ 14 - Технические операции на
автомобиле).

•

Снятие и установка воздушного впускного патрубка в

сборе

•

Снятие и установка ремня привода ГРМ (см. стр.11В-

26);

•

Регулировка натяжения приводного ремня

(см. стр.11В-5)

Последовательность снятия
1. Соединение верхнего шланга радиатора
2. Соединение верхнего шланга радиатора
3. Соединение шланга системы вентиляции

картера (отвод картерных газов)

4. Соединение шланга системы

принудительной вентиляции картера PCV

5. Соединение вакуумного шланга
6. Свечной провода высокого напряжения
7. Крышка головки цилиндров

8. Звездочка распределительного вала
9. Сальник распределительного вала
10. Подвесной кронштейн двигателя
11. Упорный подшипник
12. Ось коромысел с коромыслами в сборе
13. Распределительный вал

Перед установкой смажьте моторным
маслом все подвижные детали

ДВИГАТЕЛЬ <6A1> -

Распределительный вал и сальник
распределительного вала

11B-16

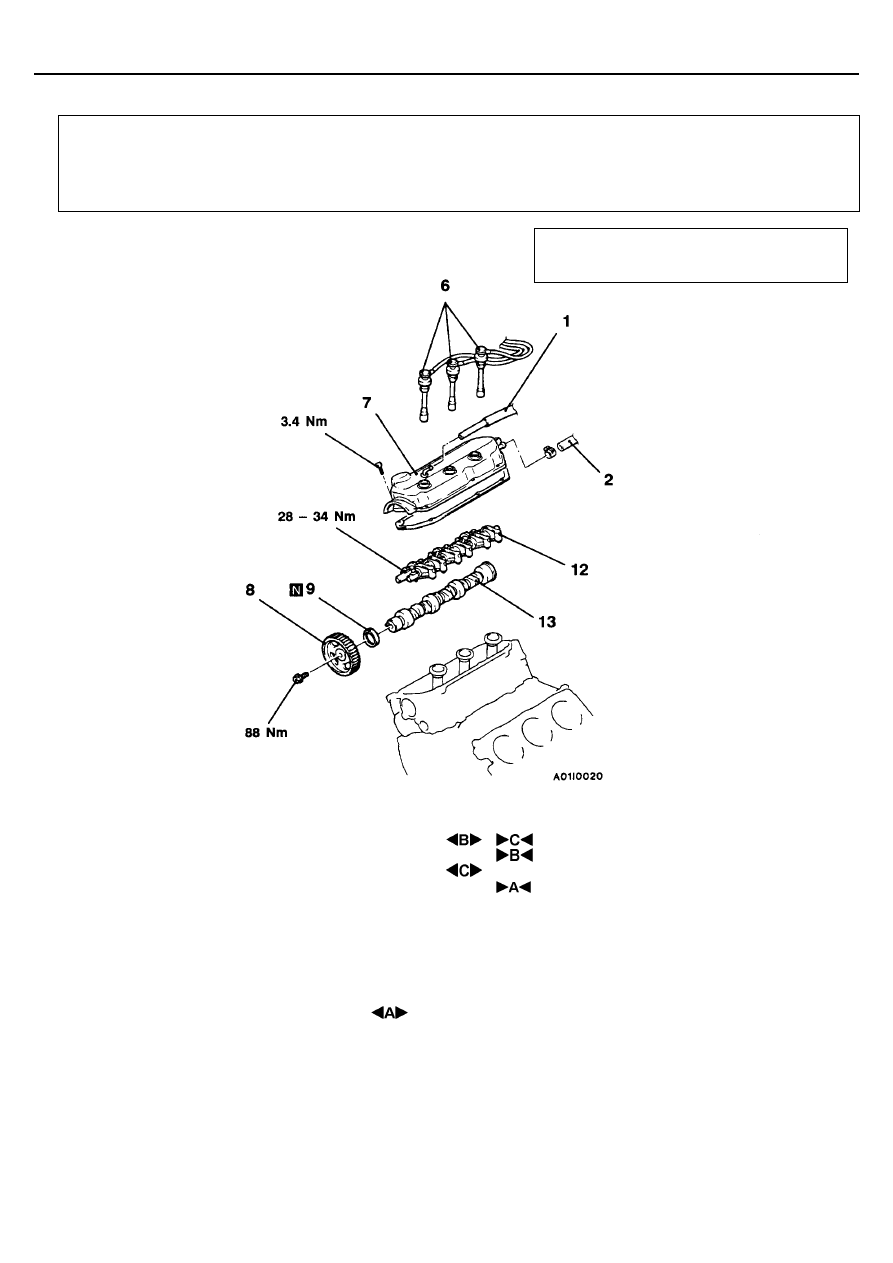

<Задняя головка цилиндров>

Предварительные и заключительные операции
•

Снятие и установка впускного коллектора (см.

ГЛАВУ 15).

•

Снятие и установка ремня привода ГРМ  (см.

стр.11В-26).

•

Снятие и установка распределителя зажигания

(см. ГЛАВУ 16).

•

Регулировка натяжения приводного ремня

(см. стр.11В-5).

Последовательность снятия
1. Соединение шланга сапуна (системы

вентиляции картера)

2. Соединение шланга системы вентиляции

картера (отвод картерных газов)

6. Свечные провода высокого напряжения
7. Крышка головки цилиндров

8. Звездочка распределительного вала
9. Сальник распределительного вала
12. Ось коромысел с коромыслами в сборе
13. Распределительный вал

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ВЕРХНЕГО/НИЖНЕГО ШЛАНГА

РАДИАТОРА

После нанесения установочных меток на шланг радиатора и на хомут
шланга отсоедините шланг радиатора.

Перед установкой смажьте моторным
маслом все подвижные детали

ДВИГАТЕЛЬ <6A1> -

Распределительный вал и сальник
распределительного вала

11B-17

 СНЯТИЕ ЗВЕЗДОЧКИ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

 СНЯТИЕ ОСИ КОРОМЫСЕЛ И КОРОМЫСЕЛ В СБОРЕ

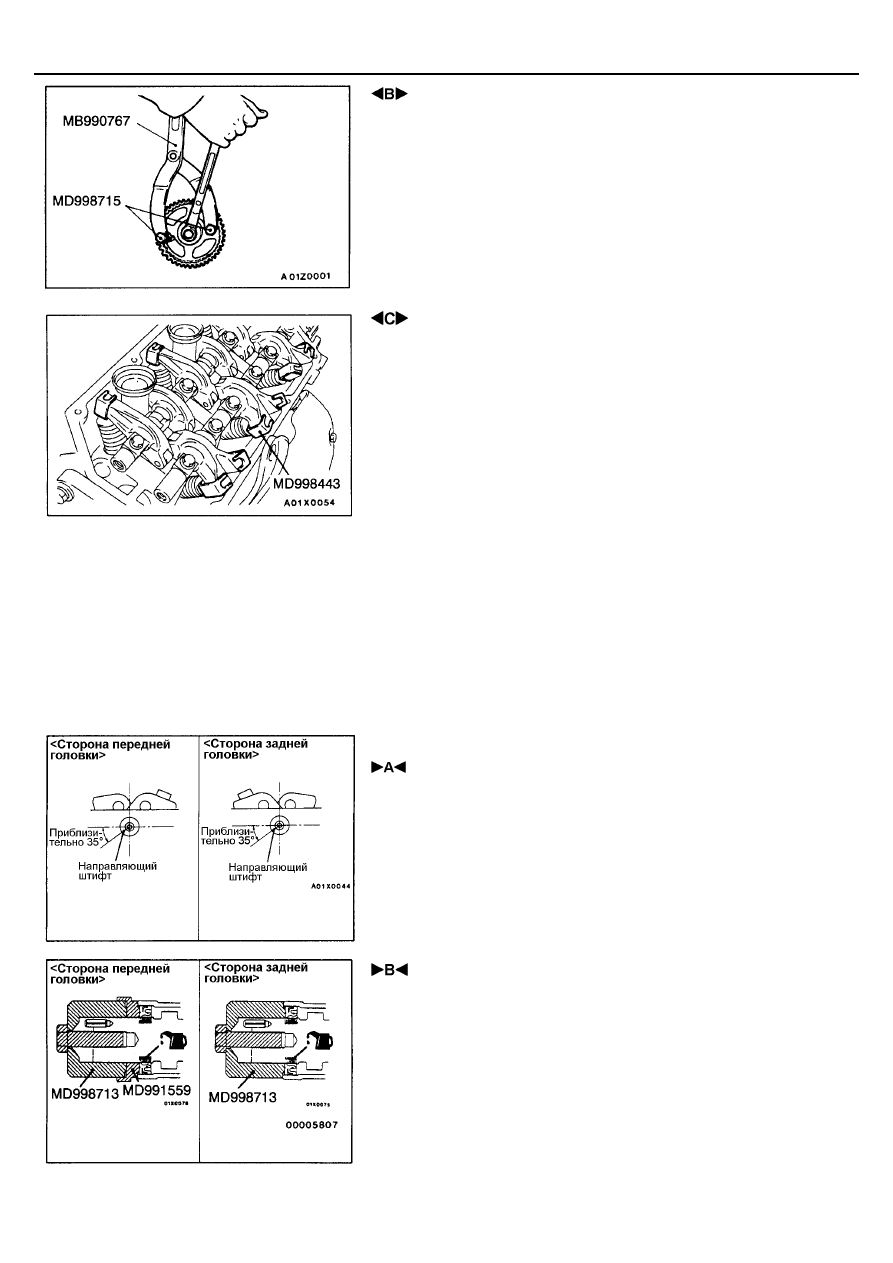

1.

Перед снятием оси коромысел и коромысел в сборе установите
специальный инструмент как показано на рисунке так, чтобы не
выпали гидрокомпенсаторы.

2.

Ослабьте болт крепления коромысел и оси коромысел в сборе и
снимите ось коромысел с коромыслами в сборе и с прикреплённым
болтом.
Внимание
Никогда не разбирайте узел оси коромысел с коромыслами в
сборе.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

Установите направляющие штифты распределительного вала так, чтобы
они оказались в положении, показанном на рисунке.
Внимание
Не перепутайте распределительные валы для передней и задней
головок цилиндров двигателя. Распределительный вал для задней
головки имеет прорезь шириной приблизительно 4 мм на его заднем
конце.

 УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

1.

Смажьте моторным маслом рабочую кромку сальника
распределительного вала.

2.

Используйте специальный инструмент для запрессовки сальника
распределительного вала.
