Mitsubishi Pajero (2001+). Руководство - часть 307

54A-1

ЭЛЕКТРООБОРУДОВАНИЕ

ШАССИ

СОДЕРЖАНИЕ

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ .............................................................................. 54А

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ С ЦИФРОВЫМ ЭЛЕКТРОННЫМ
УПРАВЛЕНИЕМ ................................................................................................................ 54В

54A-2

ЭЛЕКТРООБОРУДОВАНИЕ

ШАССИ

СОДЕРЖАНИЕ

АККУМУЛЯТОРНАЯ БАТАРЕЯ ......... 4

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК
И КОНТРОЛЯ ................................................ 4

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ .............................................. 4

Проверка уровня и плотности
электролита .............................................. 4

Зарядка аккумуляторной батареи ........... 5

Проверка аккумуляторной батареи ......... 5

ЗАМОК ЗАЖИГАНИЯ И ИММО-
БИЛАЙЗЕР

ááááкроме автомобилей с

двигателем 4D56

ññññ .............................. 6

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ.................. 6

ПОИСК НЕИСПРАВНОСТЕЙ ....................... 6

ЗАМОК ЗАЖИГАНИЯ И ЭЛЕКТРОННЫЙ
БЛОК УПРАВЛЕНИЯ
ИММОБИЛАЙЗЕРОМ ................................. 11

ЗАМОК ЗАЖИГАНИЯ И ИММО-
БИЛАЙЗЕР

ááááдля автомобилей с

двигателем 4D56

ññññ ............................ 14

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ................ 14

ПОИСК НЕИСПРАВНОСТЕЙ ..................... 14

ЗАМОК ЗАЖИГАНИЯ И ЭЛЕКТРОННЫЙ
БЛОК УПРАВЛЕНИЯ
ИММОБИЛАЙЗЕРОМ ................................. 19

КОМБИНАЦИЯ ПРИБОРОВ............. 23

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК
И КОНТРОЛЯ .............................................. 23

ГЕРМЕТИКИ ................................................ 24

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ................ 24

ПОИСК НЕИСПРАВНОСТЕЙ ..................... 24

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ............................................ 30

Проверка спидометра............................. 30

Проверка тахометра ............................... 30

Проверка датчика уровня топлива......... 31

Проверка датчика температуры
охлаждающей жидкости ......................... 32

КОМБИНАЦИЯ ПРИБОРОВ....................... 33

ФАРА ГОЛОВНОГО СВЕТА В
СБОРЕ ...............................................36

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК
И КОНТРОЛЯ............................................... 36

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ ................ 36

ПОИСК НЕИСПРАВНОСТЕЙ...................... 36

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ............................................ 36

Регулировка фар головного света ......... 36

Измерение силы света ........................... 38

Замена ламп фар головного света ........ 39

ФАРА ГОЛОВНОГО СВЕТА В СБОРЕ...... 40

ПРОТИВОТУМАННЫЕ ФАРЫ .........41

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК
И КОНТРОЛЯ............................................... 41

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ ................ 41

ПОИСК НЕИСПРАВНОСТЕЙ...................... 41

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ............................................ 41

Регулировка противотуманных фар....... 41

ПРОТИВОТУМАННЫЕ ФАРЫ ................... 44

БОКОВОЙ УКАЗАТЕЛЬ
ПОВОРОТА........................................45

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ ................ 45

БОКОВОЙ УКАЗАТЕЛЬ ПОВОРОТА ........ 46

ОСВЕЩЕНИЕ САЛОНА ....................46

ПОИСК НЕИСПРАВНОСТЕЙ...................... 46

ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ

СТРАНИЦЕ

54A-3

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ............................................ 46

Методика регулировки периода задержки
выключения освещения салона ............. 46

ЗАДНИЙ КОМБИНИРОВАННЫЙ
ФОНАРЬ............................................ 47

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ................ 47

ПОИСК НЕИСПРАВНОСТЕЙ ..................... 47

ЗАДНИЙ КОМБИНИРОВАННЫЙ
ФОНАРЬ ...................................................... 47

ВЕРХНИЙ СТОП-СИГНАЛ................ 48
ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ . 48

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ................ 48

ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ ........... 48

ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ
СИГНАЛИЗАЦИИ .............................. 50

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ................ 50

ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ
СИГНАЛИЗАЦИИ ........................................ 50

ЗВУКОВОЙ СИГНАЛ ........................ 51
ПРИКУРИВАТЕЛЬ ............................ 51
РОЗЕТКА ДЛЯ
ДОПОЛНИТЕЛЬНОГО
ОБОРУДОВАНИЯ ............................. 51
РЕОСТАТ........................................... 52
ЧАСЫ ИЛИ ЦЕНТРАЛЬНЫЙ
ДИСПЛЕЙ .......................................... 53

ПОИСК НЕИСПРАВНОСТЕЙ ..................... 53

ЧАСЫ ИЛИ ЦЕНТРАЛЬНЫЙ ДИСПЛЕЙ... 67

МАГНИТОЛА ..................................... 68

ПОИСК НЕИСПРАВНОСТЕЙ ..................... 68

РАДИОПРИЕМНИК И ЧЕЙНДЖЕР
КОМПАКТ-ДИСКОВ .................................... 81

ПЕРЕДНИЕ ДИНАМИКИ................... 82
ЗАДНИЕ ДИНАМИКИ........................ 82
АНТЕННА .......................................... 83

ОБОГРЕВАТЕЛЬ ЗАДНЕГО
СТЕКЛА..............................................86

ПОИСК НЕИСПРАВНОСТЕЙ

ááááАВТОМОБИЛИ

С АВТОМАТИЧЕСКИМ
КОНДИЦИОНЕРОМ

ññññ ................................... 86

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ............................................ 86

Проверка нагревательной спирали........ 86

Проверка реле обогревателя заднего
стекла ...................................................... 86

ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА

ááááАВТОМОБИЛИ С

НЕАВТОМАТИЧЕСКИМ
КОНДИЦИОНЕРОМ

ññññ ................................... 87

СИСТЕМА
ЭЛЕКТРООБОРУДОВАНИЯ С
ЦИФРОВЫМ ЭЛЕКТРОННЫМ
УПРАВЛЕНИЕМ (SWS)

..................................... СМ. ГЛАВУ 54В

ВЕНТИЛЯТОР СИСТЕМЫ
ОХЛАЖДЕНИЯ

........................................СМ. ГЛАВУ 14

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

........................................СМ. ГЛАВУ 23

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА
ТОРМОЗОВ (ABS)

..................................... СМ. ГЛАВУ 35В

РУКОЯТКА И ЗАМОК ДВЕРИ

........................................СМ. ГЛАВУ 42

СТЕКЛОПОДЪЕМНИКИ

........................................СМ. ГЛАВУ 42

СИСТЕМА ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

........................................СМ. ГЛАВУ 42

СТЕКЛООЧИСТИТЕЛЬ И
ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

........................................СМ. ГЛАВУ 51

СТЕКЛООЧИСТИТЕЛЬ И
ОМЫВАТЕЛЬ ЗАДНЕГО СТЕКЛА

........................................СМ. ГЛАВУ 51

ПОДУШКА БЕЗОПАСНОСТИ

...................................... СМ. ГЛАВУ52В

ОТОПИТЕЛЬ..................СМ. ГЛАВУ 55
КОНДИЦИОНЕР ............СМ. ГЛАВУ 55

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Аккумуляторная батарея

54A-4

АККУМУЛЯТОРНАЯ БАТАРЕЯ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Показатель

Величина

Плотность электролита

1,220-1,290 (при температуре электролита 20

°

С)

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ПРОВЕРКА УРОВНЯ И ПЛОТНОСТИ
ЭЛЕКТРОЛИТА

1.

Уровень электролита должен располагаться между нижней и верхней
линиями уровня.
Внимание:
(1) Если уровень электролите ниже минимального значения,

есть опасность взрыва паров, поэтому добавьте
дистиллированной воды, чтобы уровень электролита в
аккумуляторной батарее находился между метками
минимума и максимума.

(2) Если уровень электролите выше метки максимума,

возможно его выливание из аккумуляторной батареи,
поэтому отрегулируйте уровень электролита, чтобы его
уровень в аккумуляторной батарее находился между
метками минимума и максимума.

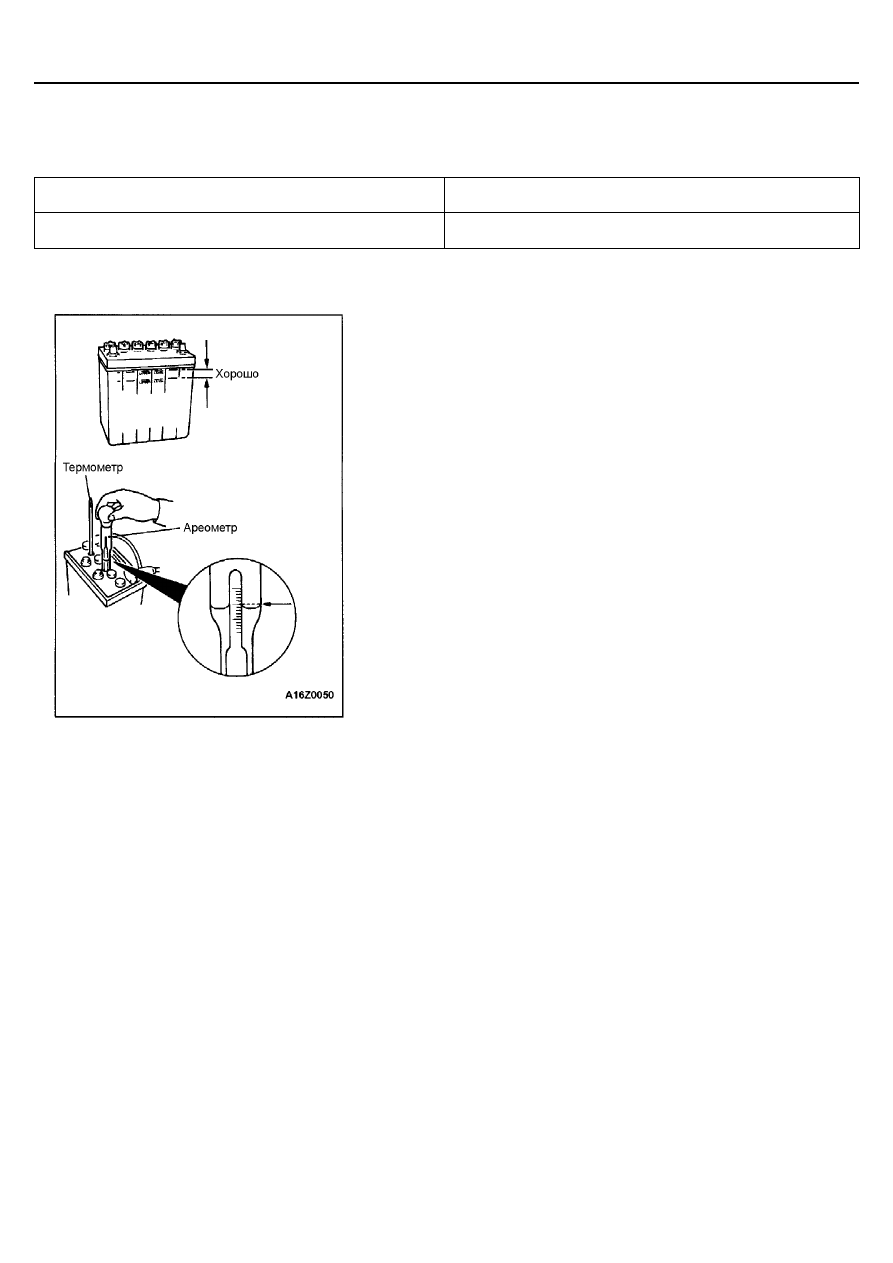

2.

При помощи ареометра и термометра измерьте плотность
электролита.
Номинальная величина:

1,220 - 1,290 (при температуре электролита 20

°

С)

Плотность электролита зависит от температуры, поэтому для
приведения измеренной величины плотности к плотности при 20

°

С,

используйте следующую формулу.
D

20

 = (t - 20)

××××

 0,0007 + D

t

где:
D

20

: приведенная плотность электролита при 20

°

С

t: фактическая температура электролита
D

t

: фактически измеренная плотность
