ИНТЕРЬЕР -

Переднее сиденье

52А-19

РАЗБОРКА И СБОРКА

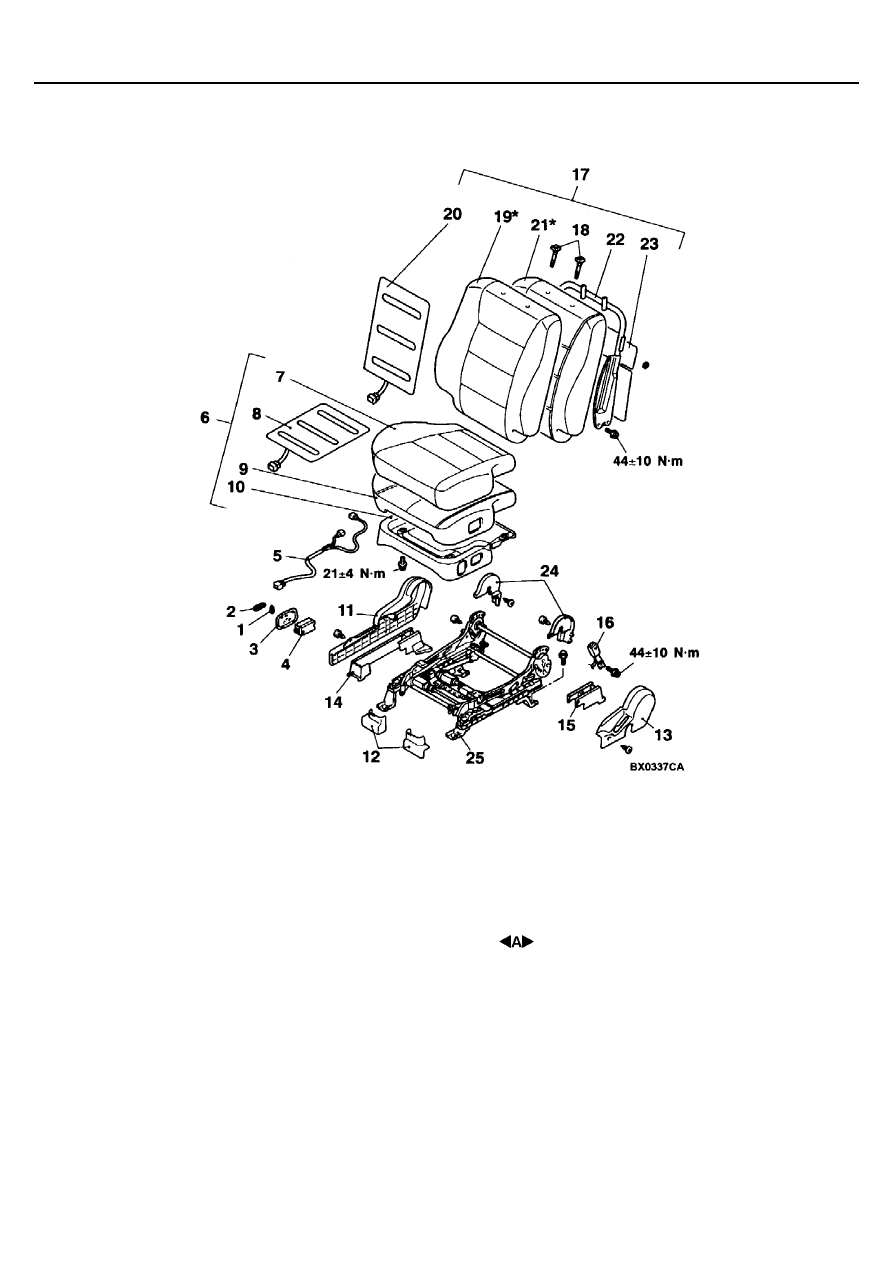

ááááСиденья с электроприводомññññ

ПРИМЕЧАНИЕ
*: для спортивных сидений, обивка и накладки сидений не отделяемые друг от друга.

Последовательность разборки:
1. Кнопка управления наклоном сиденья
2. Кнопка управления перемещением

сиденья

3. Накладка на переключатель управления

положением сиденья

4. Переключатель управления

положением сиденья

5. Жгут проводов
6. Подушка переднего сиденья в сборе
7. Обивка подушки переднего сиденья
8. Подогреватель подушки переднего

сиденья

9. Накладка подушки переднего сиденья
10. Рама подушки переднего сиденья
11. Боковая накладка на раму переднего

сиденья

12. Передняя накладка рамы сиденья
13. Накладка на поворотные петли

переднего сиденья

14. Накладка механизма продольного

перемещения сиденья

15. Внутренняя накладка механизма

продольного перемещения сиденья

16. Внутренний замок ремня безопасности
17. Спинка переднего сиденья в сборе
18. Направляющие подголовника
19. Обшивка спинки переднего сиденья
20. Подогреватель спинки переднего сиденья
21. Накладка спинки переднего сиденья
22. Рама спинки переднего сиденья

áавтомобили без боковой подушки

безопасности

ñ

23. Обшивка спинки переднего сиденья
24. Нижние накладки механизма наклона

спинки переднего сиденья

25. Механизм продольного перемещения

переднего сиденья

ИНТЕРЬЕР -

Переднее сиденье

52А-20

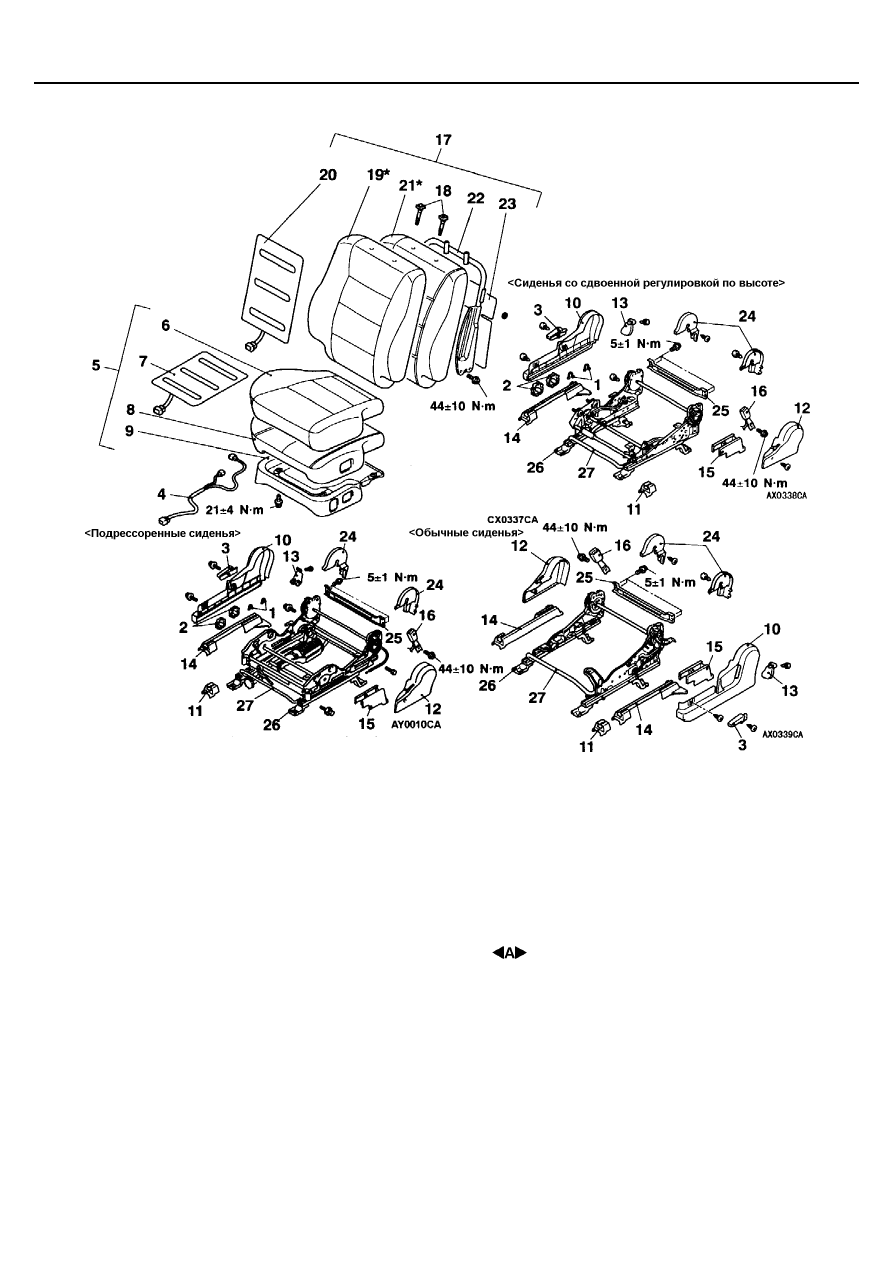

ááááВсе остальные типы передних сиденийññññ

ПРИМЕЧАНИЕ
*: для спортивных сидений, обивка и накладки сидений не отделяемые друг от друга.

Последовательность разборки:
1. Фиксатор

áдля автомобилей с

подрессоренными сиденьями и с
сиденьями со сдвоенной регулировкой по
высоте

ñ

2. Круглая ручка регулировки сиденья по

высоте

áдля автомобилей с

подрессоренными сиденьями и с
сиденьями со сдвоенной регулировкой по
высоте

ñ

3. Рычаг регулирования степени наклона

спинки сиденья

4. Жгут проводов
5. Подушка сиденья в сборе
6. Обивка подушки переднего сиденья
7. Подогреватель подушки переднего

сиденья

8. Накладка подушки переднего сиденья
9. Рама подушки переднего сиденья
10. Боковая накладка переднего сиденья
11. Передняя накладка салазок сиденья
12. Накладка механизма наклона спинки

переднего сиденья

13. Задняя накладка салазок сиденья

14. Боковая накладка механизма продольного

перемещения сиденья

15. Внутренняя боковая накладка механизма

продольного перемещения переднего
сиденья

16. Внутренний замок ремня безопасности
17. Спинка переднего сиденья в сборе
18. Направляющая подголовника
19. Обивка спинки переднего сиденья
20. Подогреватель спинки переднего сиденья
21. Накладка спинки переднего сиденья
22. Рама спинки переднего сиденья

áавтомобили без боковой подушки

безопасности

ñ

23. Обшивка спинки переднего сиденья
24. Нижние накладки механизма наклона

спинки переднего сиденья

25. Рама переднего сиденья
26. Механизм продольного перемещения

переднего сиденья

27. Рычаг регулирования продольного

перемещения переднего сиденья

ИНТЕРЬЕР -

Переднее сиденье

52А-21

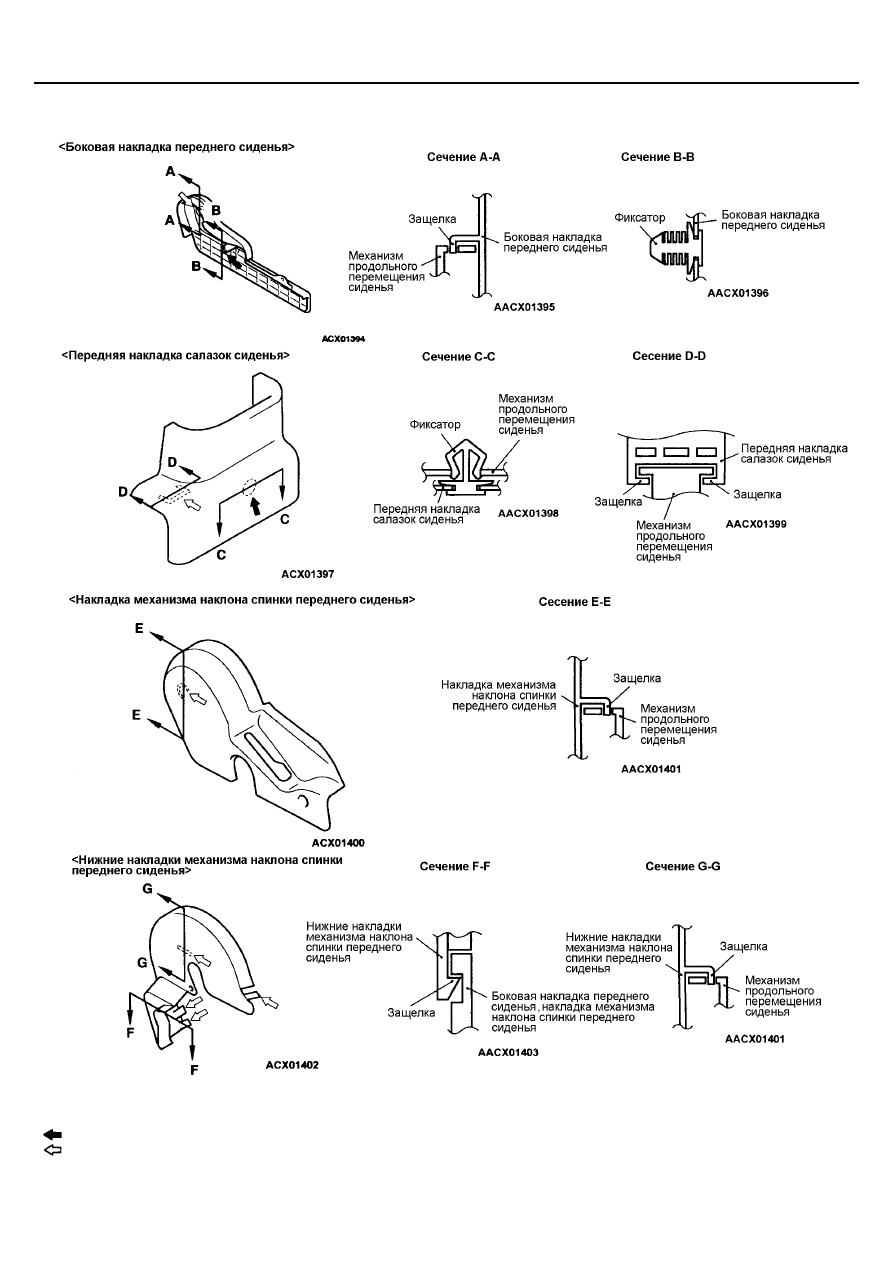

ПОЛОЖЕНИЕ ФИКСАТОРОВ И ЗАЩЕЛОК

ПРИМЕЧАНИЕ:

 : положение фиксаторов

 : положение защелок

ИНТЕРЬЕР -

Переднее сиденье

52А-22

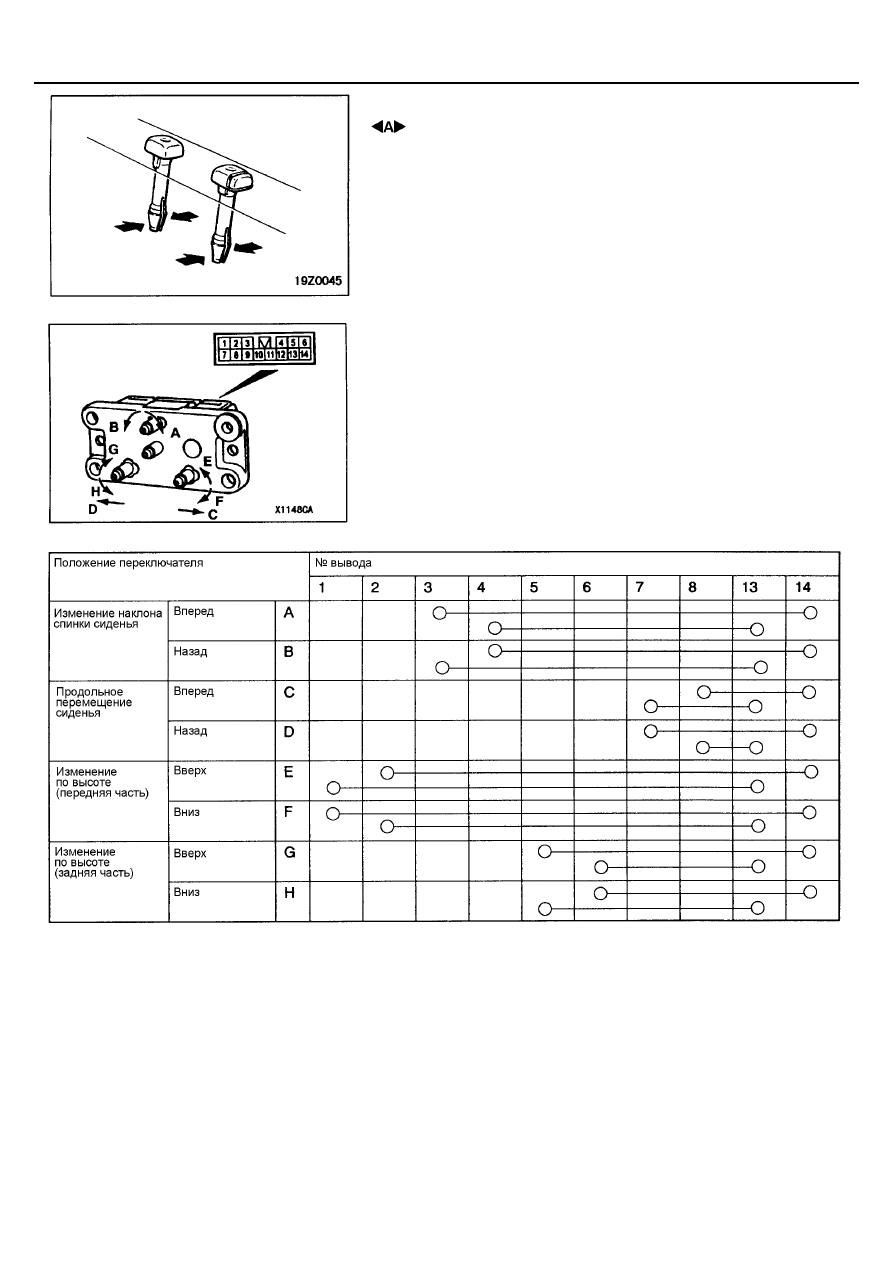

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ СНЯТИИ

 СНЯТИЕ НАПРАВЛЯЮЩИХ ПОДГОЛОВНИКОВ

ПРОВЕРКА

ПРОВЕРКА ЦЕПЕЙ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ
ПОЛОЖЕНИЕМ СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ
