НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Обогреватель щеток стеклоочистителя

51-34

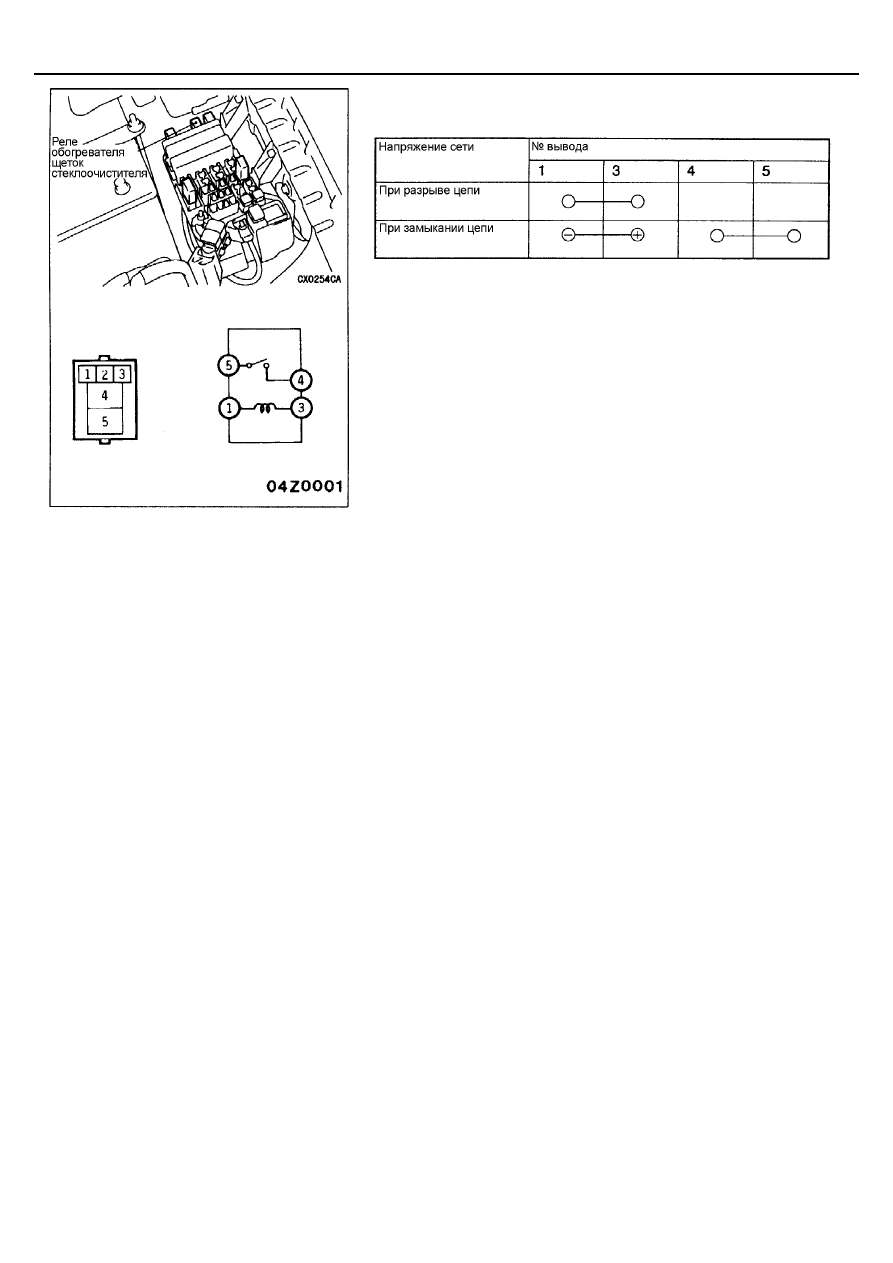

ПРОВЕРКА РЕЛЕ ОБОГРЕВАТЕЛЯ ЩЕТОК
СТЕКЛООЧИСТИТЕЛЯ

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Эмблемы

51-35

ЭМБЛЕМЫ

ЭМБЛЕМЫ

СНЯТИЕ И УСТАНОВКА

1. Эмблема ММС – три бриллианта
2. Эмблема ММС – три бриллианта
3. Эмблема GDI или DI-D

4. Логотип автомобиля
5. Эмблема GLS или GLX

ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ЭМБЛЕМ

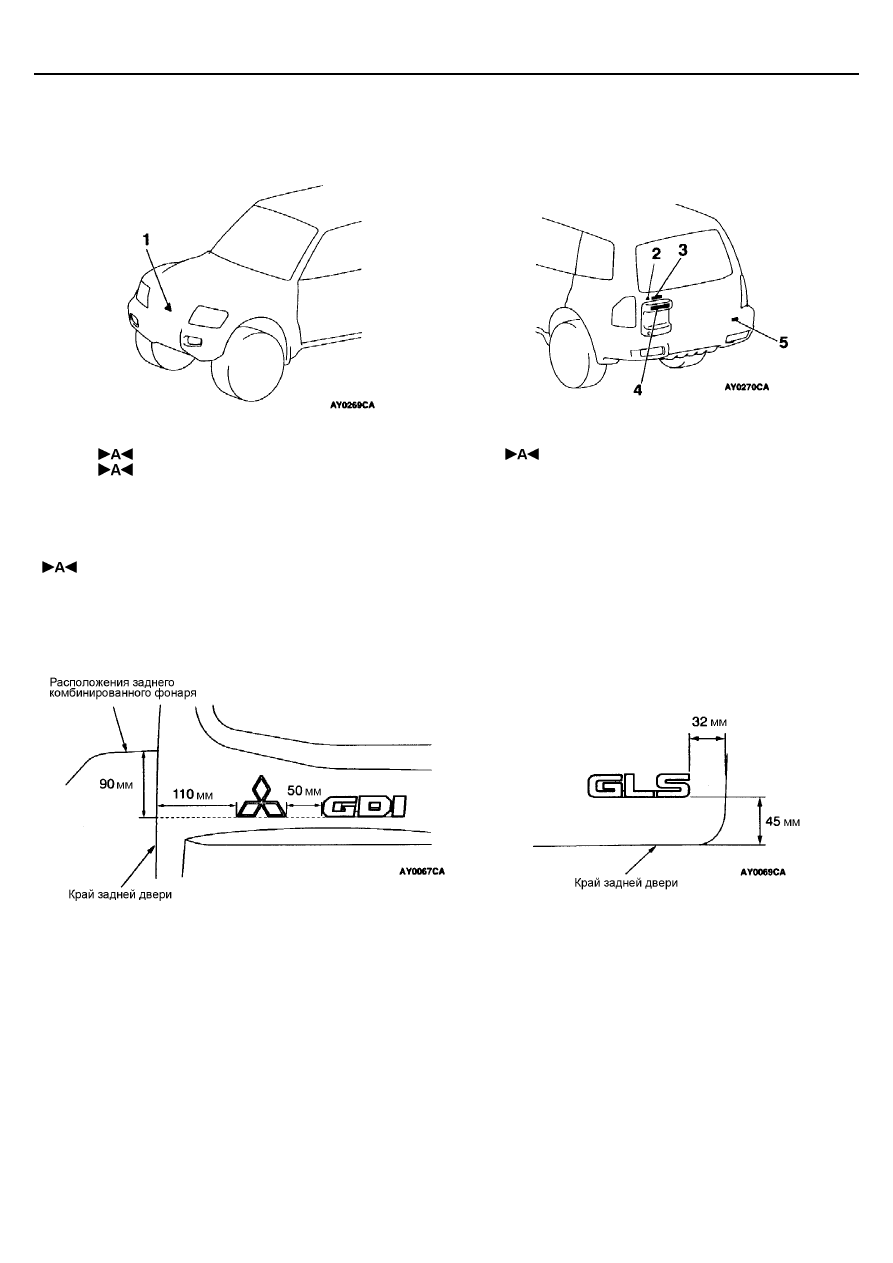

1. МЕСТО УСТАНОВКИ

(2) Эмблема ММС – три бриллианта      (3) Эмблема GDI или DI-D

(5) Эмблема GLS или GLX

2. ОПЕРАЦИИ ПО УСТАНОВКЕ

(1)  Очистите места установки эмблем на кузове неэтилированным

бензином.

(2) Снимите бумажную ленту с обратной стороны эмблемы и затем

прижмите эмблему к соответствующему месту на кузове.

(3) Снимите защитную ленту с лицевой части эмблемы.

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Эмблемы / Наружное зеркало заднего вида

51-36

Внимание:
1)

Установка эмблем производится при температуре окружающей
среды 20 - 38

°°°°

С и при отсутствии запыленности воздуха.

2)

Если температура окружающего воздуха ниже 20

°°°°

С, то

необходимо нагреть эмблемы и соответствующие места
установки на кузове до температуры 20 - 30

°°°°

С.

НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Наименование

Применение

МВ990784

Съемник декоративных
деталей

Снятие выключателя дистанционного
управления наружным зеркалом
заднего вида

ПОИСК НЕИСПРАВНОСТЕЙ

Наружные зеркала заднего вида управляются системой SWS (Smart Wiring System). При поиске неисправностей смотрите
ГЛАВУ 54В – Диагностирование SWS.

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Наружное зеркало заднего вида

51-37

НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

СНЯТИЕ И УСТАНОВКА

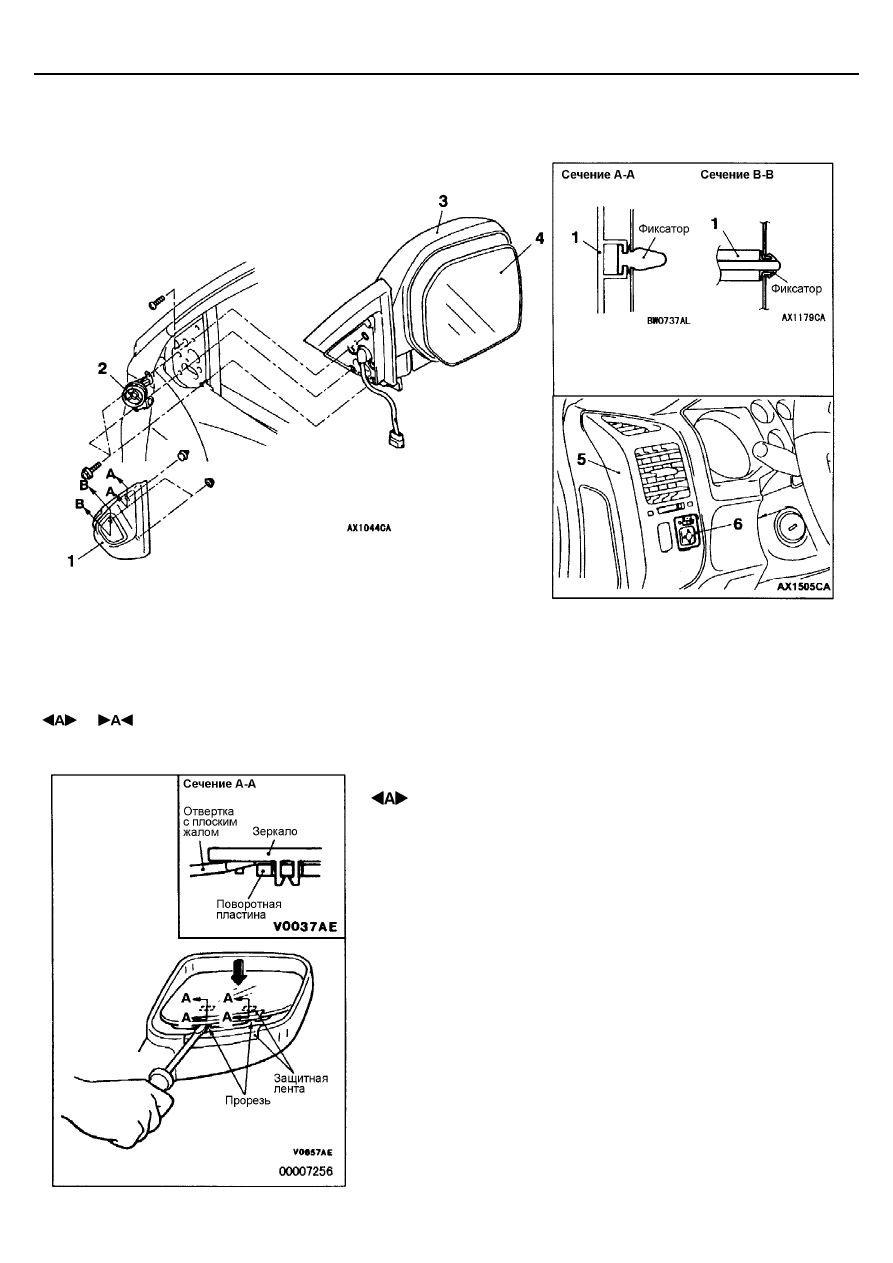

Последовательность снятия зеркала:
1. Внутренняя треугольная накладка
2. Высокочастотный динамик передней

двери

3. Наружное зеркало заднего вида в

сборе

4. Зеркало

Последовательность снятия выключателя
дистанционного управления наружным зеркалом
заднего вида:
5. Воздушный дефлектор в сборе (см. ГЛАВУ 52А –

Панель приборов)

6. Выключатель дистанционного управления наружным

зеркалом заднего вида

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЗЕРКАЛА

Утопите верхнюю часть зеркала, нажав на него рукой, наклейте защитную
ленту, как показано на рисунке. Вставьте жало плоской отвертки между
прорезью в задней части зеркала и поворотной пластиной и отсоедините
нижнюю часть зеркала.
