Mitsubishi Pajero (2001+). Руководство - часть 257





РУЛЕВОЕ УПРАВЛЕНИЕ -

Рулевой механизм с гидроусилителем

37A-29

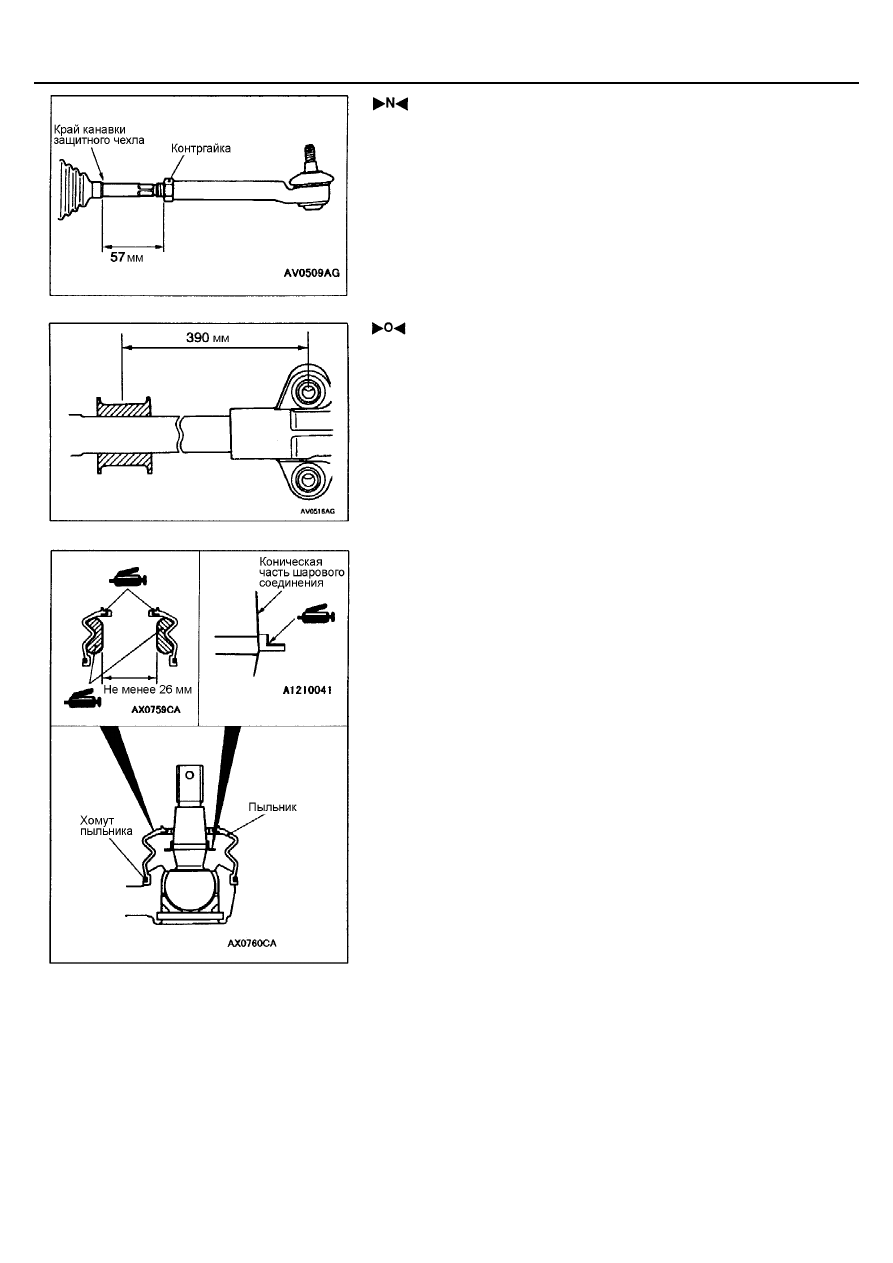

 УСТАНОВКА НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ /

КОНТРГАЙКИ НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ

Заверните левый и правый наконечники рулевых тяг до размера,
указанного на рисунке. Заверните контргайку.
ПРИМЕЧАНИЕ:
Контргайка затягивается окончательно только после установки рулевого
механизма на автомобиль, подсоединения рулевых тяг и регулировки
схождения колес.

 УСТАНОВКА РЕЗИНОВОЙ ОПОРЫ РУЛЕВОГО

МЕХАНИЗМА

Установите резиновую опору на корпус рулевого механизма так, чтобы
выдержать расстояние, показанное на рисунке.

ЗАМЕНА ПЫЛЬНИКА ШАРОВОЙ ОПОРЫ НАКОНЕЧНИКА
РУЛЕВОЙ ТЯГИ

Если в процессе ремонтных воздействий был поврежден пыльник,
замените его следующим образом:
1.

Снимите пружинный кольцевой замок, затем снимите пыльник.

2.

Заполните пластичной смазкой внутреннюю полость нового пыльника
как показано на рисунке.

3.

Смажьте пластичной смазкой узкое отверстие пыльника, а также
поверхность кольца, установленного на палец шарового шарнира.

4.

Обмотайте резьбовую часть пальца шарового шарнира изолентой и
затем наденьте сверху пыльник.
Внимание:
Не допускайте попадания смазки на коническую часть пальца
шарового шарнира где крепится поворотный кулак.

5.

Закрепите пыльник при помощи хомута.
Внимание:
Чтобы предотвратить попадание пластичной смазки на
коническую часть пальца шарового шарнира, не сжимайте
пыльник во время его установки.

6.

По окончании операции слегка сожмите пальцами пыльник, чтобы
убедиться в отсутствии трещин или повреждений пыльника.

РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя

37A-30

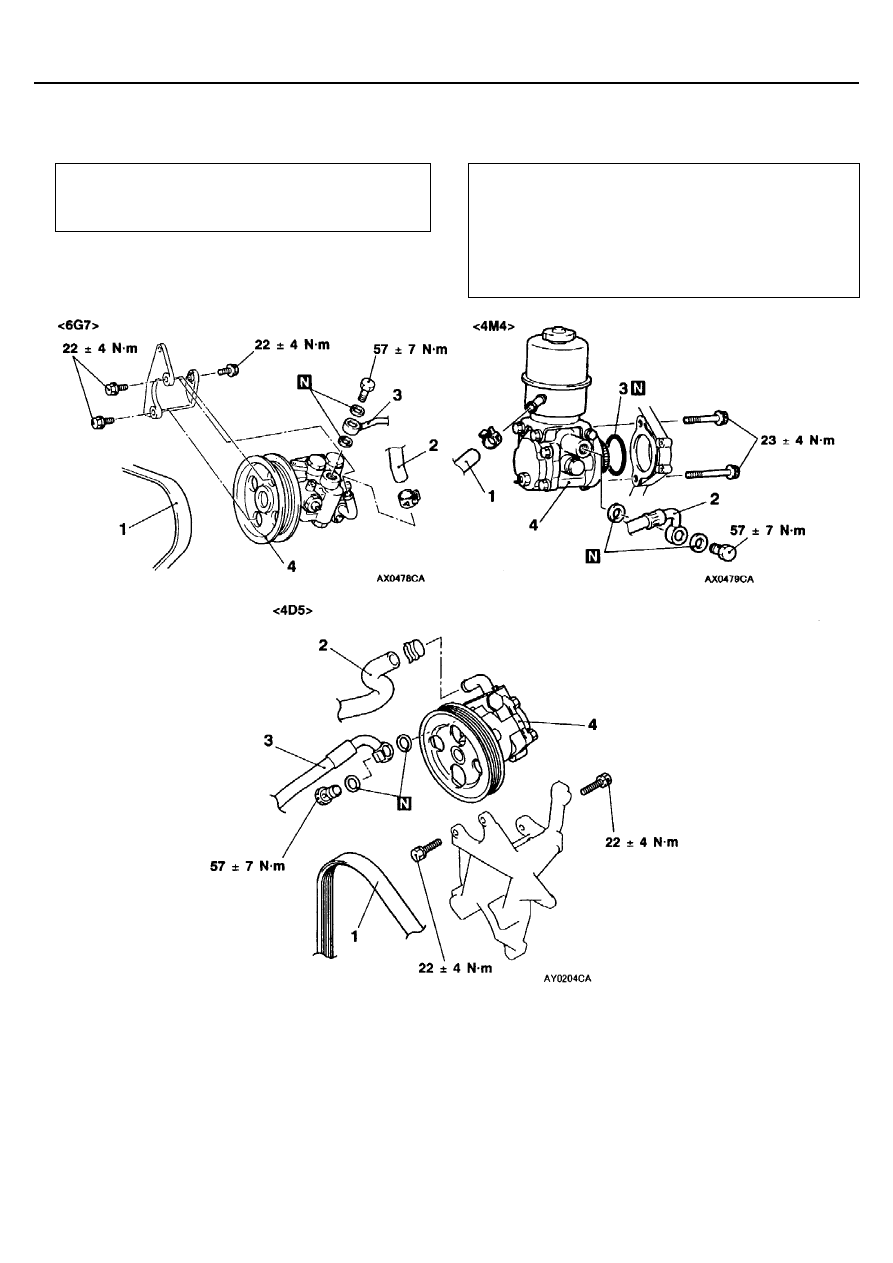

НАСОС ГИДРОУСИЛИТЕЛЯ

СНЯТИЕ И УСТАНОВКА

Предварительные операции:



Снятие аккумуляторной батареи и ее лотка.



Слив рабочей жидкости из гидроусилителя
рулевого управления (см. стр. 37А-9)

Заключительные операции:



Заполнение рабочей жидкостью системы
гидроусилителя рулевого управления (см. стр. 37А-9).



Установка аккумуляторной батареи и ее лотка.



Регулирование натяжения ремня привода насоса
гидроусилителя

áдля автомобилей с двигателями 6G7,

4D5

ñ (см. ГЛАВУ 11А/11В – Технические операции на

автомобиле).

Последовательность снятия деталей:
áДля автомобилей с двигателем 6G7, 4D5ñ

1. Ремень привода (см. ГЛАВУ 11А, 11В)
2. Шланг низкого давления
3. Трубка высокого давления
4. Насос в сборе

áДля автомобилей с двигателем 4М4ñ

  Кожух двигателя (см. ГЛАВУ 11С)

1. Возвратный шланг В
2. Шланг высокого давления
3. Кольцевая прокладка
4. Насос в сборе

РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя

37A-31

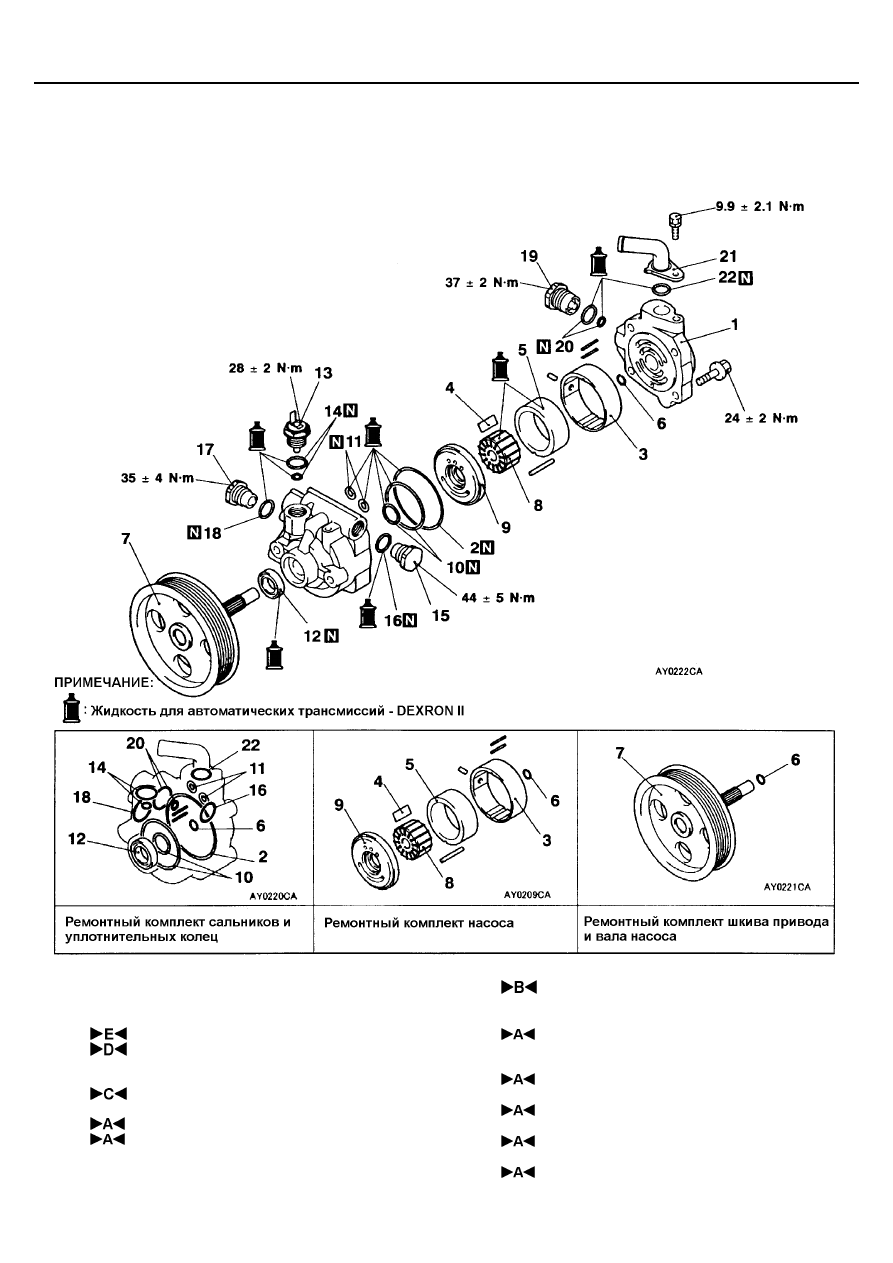

РАЗБОРКА И СБОРКА

ááááАВТОМОБИЛИ С ДВИГАТЕЛЯМИ 6G7, 4D5ññññ

Внимание:
Никогда не разбирайте вывод в сборе, это неразборный узел.

Последовательность снятия деталей:
1. Корпус насоса
2. Кольцевая прокладка
3. Переходное кольцо
4. Лопасти
5. Кулачковая шайба
6. Пружинящее стопорное кольцо
7. Шкив и вал
8. Ротор
9. Торцевая пластина
10. Кольцевая прокладка
11. Кольцевая прокладка

12. Сальник
13. Вывод в сборе

(для автомобилей с двигателем 6G7)

14. Кольцевая прокладка

(для автомобилей с двигателем 6G7)

15. Внутренняя заглушка А
16. Кольцевая прокладка
17. Внутренняя заглушка В
18. Кольцевая прокладка
19. Внутренняя заглушка С
20. Кольцевая прокладка
21. Всасывающий патрубок
22. Кольцевая прокладка

РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя

37A-32

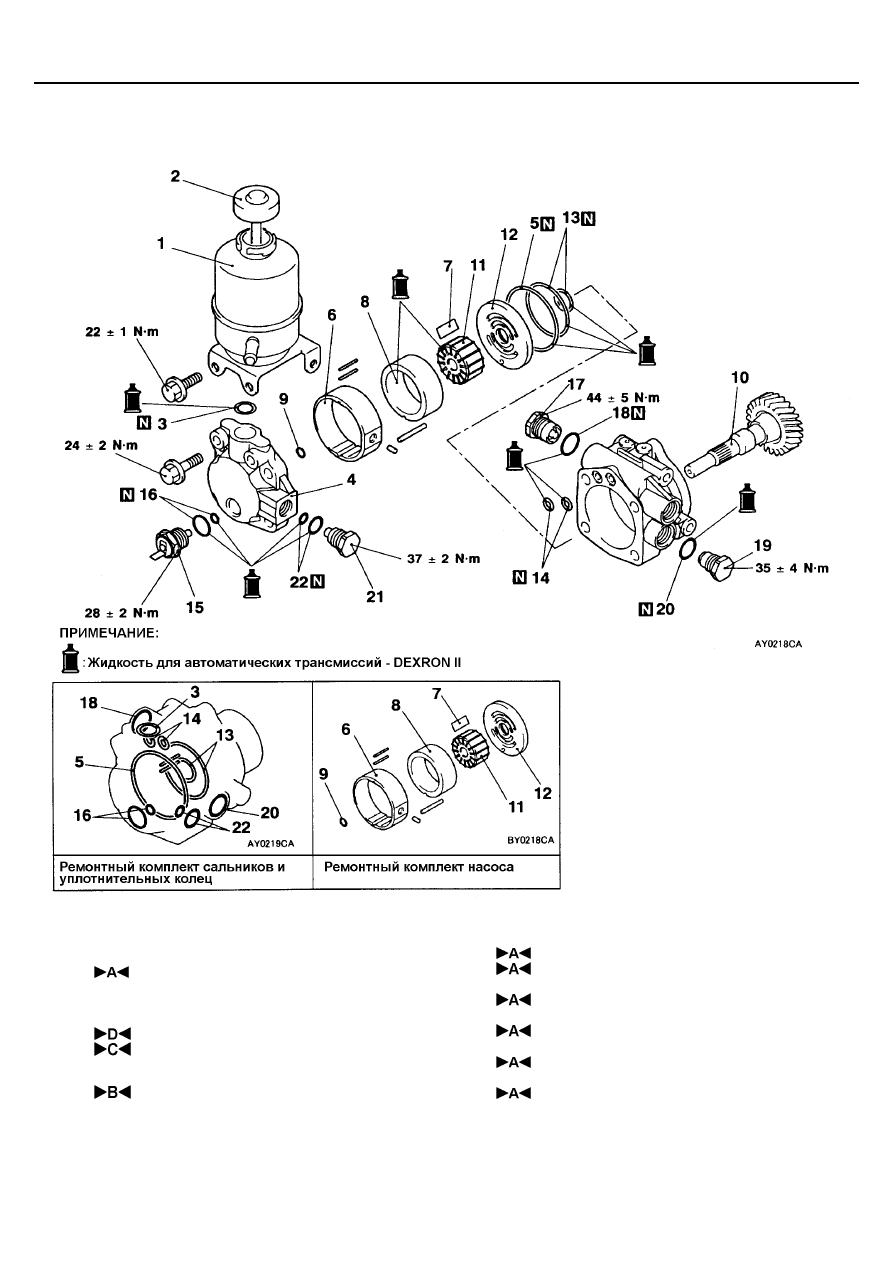

ááááАВТОМОБИЛИ С ДВИГАТЕЛЕМ 4М4ññññ

Внимание:
Никогда не разбирайте вывод в сборе, это неразборный узел.

Последовательность снятия деталей:
1. Бак в сборе
2. Крышка бака в сборе
3. Кольцевая прокладка
4. Крышка насоса
5. Кольцевая прокладка
6. Переходное кольцо
7. Лопасти
8. Кулачковая шайба
9. Пружинящее стопорное кольцо
10. Шестерня привода насоса
11. Ротор

12. Торцевая пластина
13. Кольцевая прокладка
14. Кольцевая прокладка
15. Вывод датчика в сборе
16. Кольцевая прокладка
17. Внутренняя заглушка А
18. Кольцевая прокладка
19. Внутренняя заглушка
20. Кольцевая прокладка
21. Внутренняя заглушка С
22. Кольцевая прокладка
