ПЕРЕДНИЙ МОСТ -

Общая информация

26-3

Боковой

80,0

×

 45,2

Передний

68,3

×

 30,2

Подшипник (наружный диаметр

×

 внутренний

диаметр), мм

Задний

72,2

×

 36,5

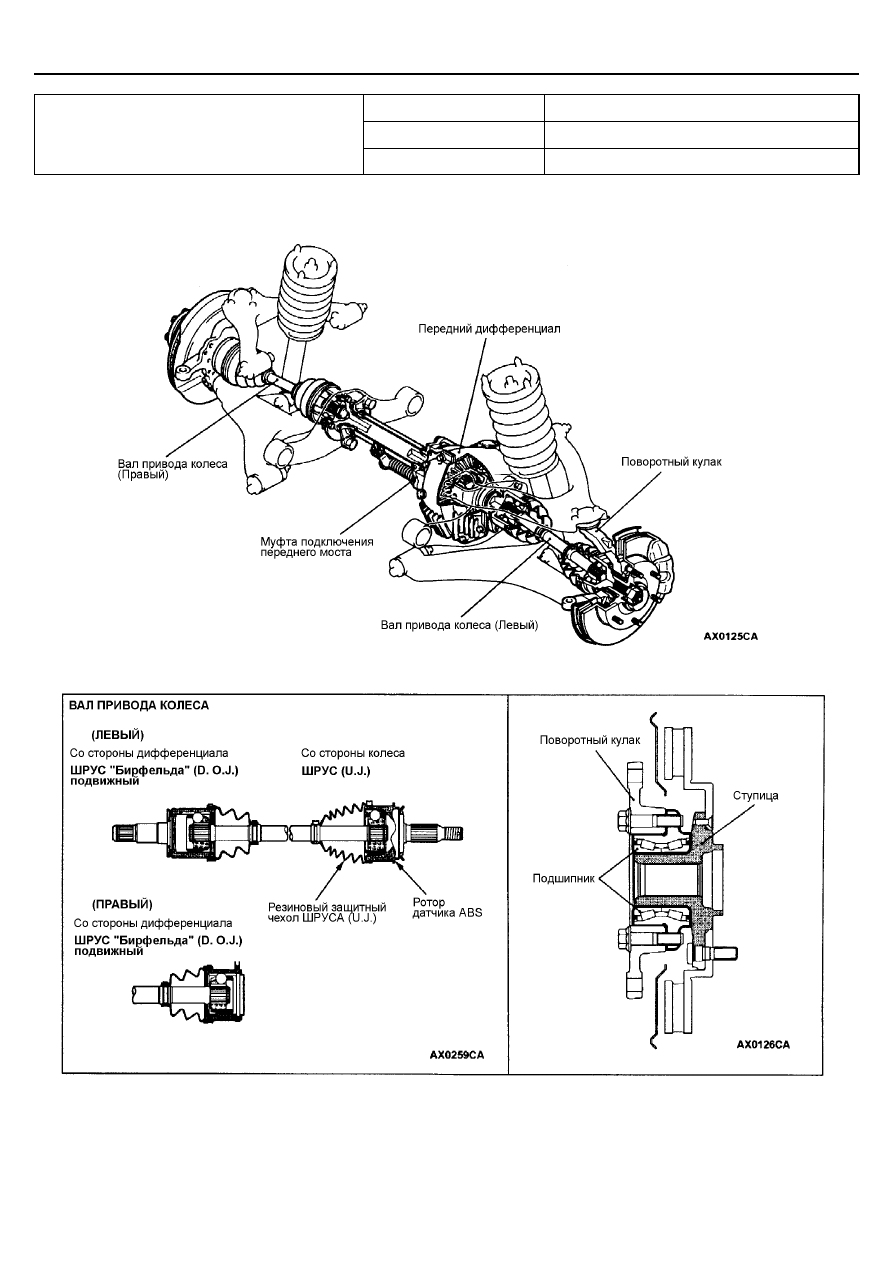

КОНСТРУКЦИЯ ПЕРЕДНЕЙ ПОДВЕСКИ

ПЕРЕДНИЙ МОСТ -

Основные данные для регулировок
и контроля / Смазочные материалы

26-4

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Номинальное значение

Предельно
допустимое
значение

Осевой зазор в подшипнике ступицы переднего колеса, мм

-

0

Люфт переднего моста, мм

-

11

Сопротивление электромагнитного клапана, Ом

36 - 46

-

Момент начала вращения подшипника ступицы переднего колеса,
Нм

1,75

Устанавливаемая длина защитного чехла ШРУСа “Бирфельда”
подвижного (D.O.J.), мм

80

±

5

-

При сгибании хомута (малого)
защитного чехла ШРУСа (U.J.)

2,9

-

Размер раскрытия специального
инструмента (МВ991561), мм

При сгибании хомута (большого)
защитного чехла ШРУСа (U.J.)

3,2

-

Ширина петли (обжатой части ленты) на хомуте защитного чехла
ШРУСа (U.J.), мм

2,4 - 2,8

-

Высота петли (обжатой части ленты) на хомуте защитного чехла
ШРУСа (U.J.), мм

-

9,5

Боковой зазор главной передачи, мм

0,11 - 0,16

-

Биение ведомой шестерни главной передачи, мм

-

0,05

Боковой зазор дифференциала (differential gear backlash), мм

0 - 0,076

0,2

Без сальника

0,83 - 1,19

-

Фланец КПП (поверхность контакта
сальника) с противокоррозионным
составом   0,93 - 1,128

-

Момент вращения ведущей
шестерни главной передачи, мм

С сальником

Фланец КПП (поверхность контакта
сальника) со смазкой   0,97 - 1,32

-

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Место применения

Рекомендуемая смазка

Количество

Передний дифференциал

Масло для гипоидных передач по классификации
API GL-5 или выше, вязкость по SAE №90, 80W

1,2 л

Смазка ШРУСа “Бирфельда”
подвижного (D.O.J.)

Консистентная смазка из ремонтного комплекта

4М41 - Механическая КПП: 135

±

 10 г

4М41 - АКПП, 6G7: 100

±

 10 г

Смазка ШРУСа (U.J.)

Консистентная смазка из ремонтного комплекта

4М41 - Механическая КПП: 180

±

 10 г

4М41 - АКПП, 6G7: 135

±

 10 г

ПЕРЕДНИЙ МОСТ -

Герметики / Специальные инструменты

26-5

ГЕРМЕТИКИ

Место применения

Рекомендуемый герметик

Примечания

Поверхность контакта картера дифференциала и
крышки дифференциала
Сапун
Муфта подключения переднего моста в сборе

3M ATD Part No. 8661 или
аналог

Полу застывающий герметик

Резьбовое отверстие ведомой шестерни передачи
дифференциала

3M STUD Locking 4170 или
аналог

Анаэробный герметик

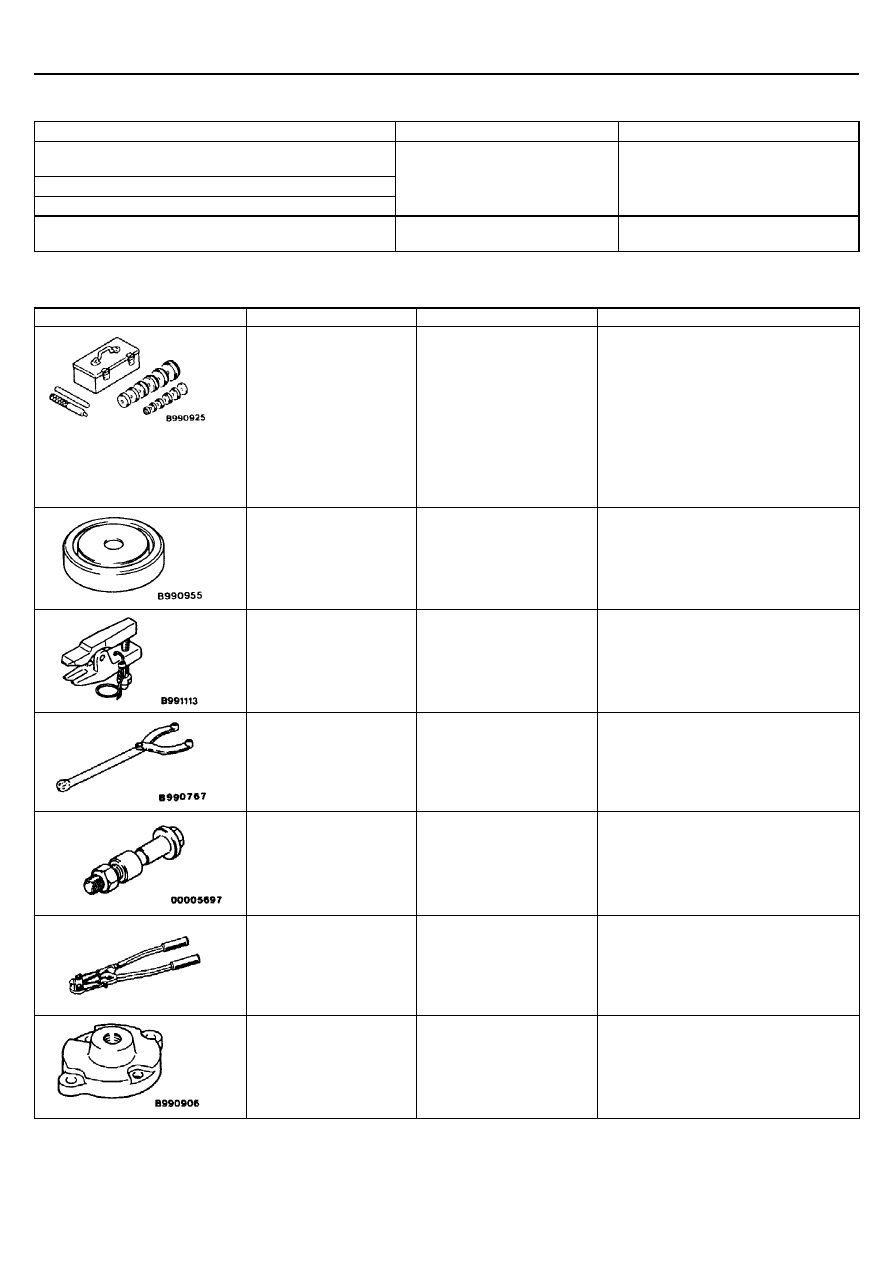

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

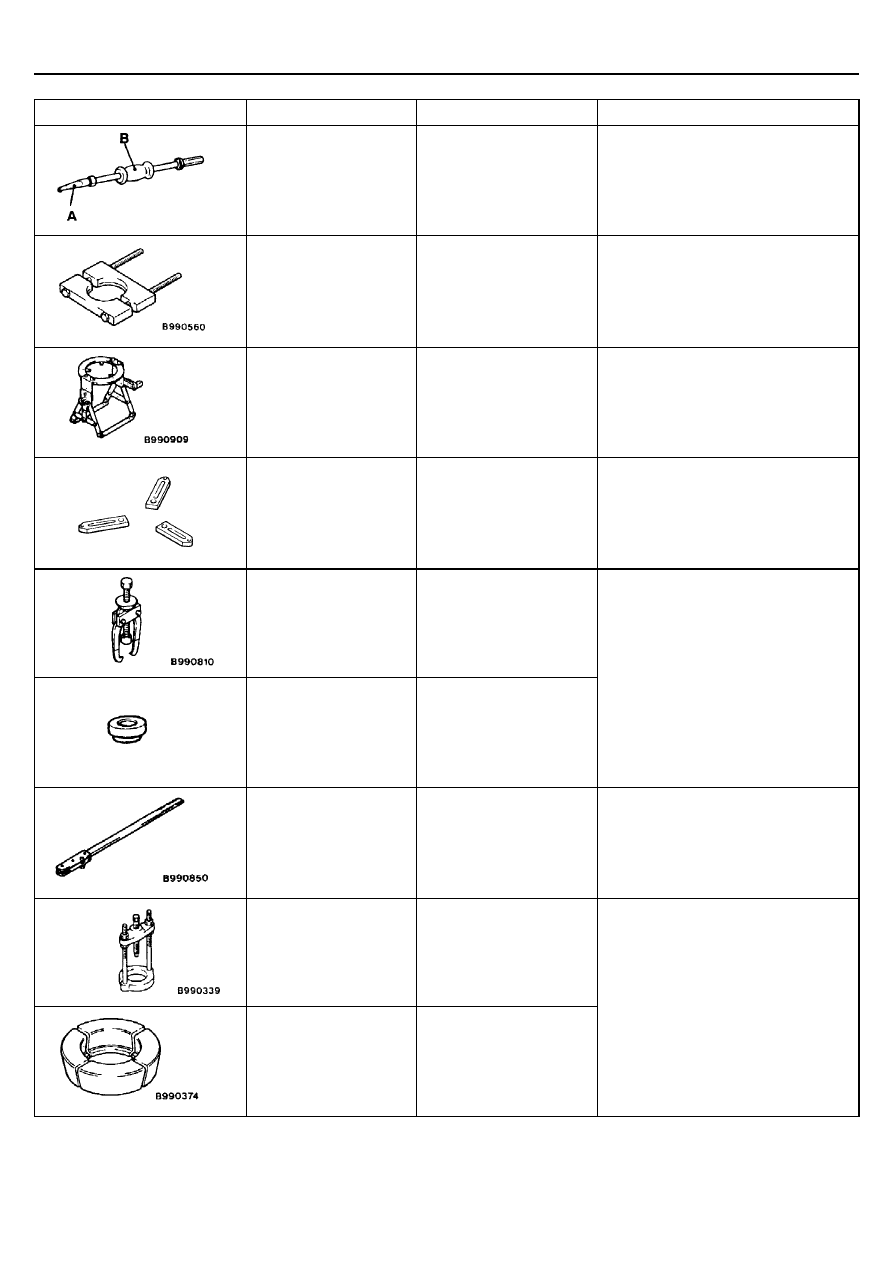

Инструмент

Номер

Название

Использование

МВ990925

Набор оправок для
установки подшипников и
сальников

•



Запрессовка сальника картера
переднего моста

•



Запрессовка сальника

•



Снятие и установка наружной
обоймы переднего и заднего
подшипника ведущей шестерни
главной передачи
дифференциала

•



Проверка контакта в зубьях
ведомой шестерни главной
передачи дифференциала

МВ990955

Оправка для установки
сальника

•



Запрессовка сальника картера
переднего моста (используется
совместно с МВ990938)

МВ991113 или
МВ990635

Съемник рулевых тяг

•



Отсоединение пальца шарового
шарнира

МВ990767

Вильчатый держатель
ступицы переднего
колеса и фланца
карданного вала

Фиксация ступицы

МВ990998

Спец. инструмент для
снятия и установки
ступицы переднего
колеса

Проверка момента начала вращения
ступицы переднего колеса

МВ991561

Спец. инструмент для
сгибания хомутов

Установка хомутов защитных чехлов

МВ990906

Спец. инструмент для
соединения приводного
вала

Снятие и установка внутреннего вала
(используется совместно с МВ990211)

ПЕРЕДНИЙ МОСТ -

Специальные инструменты

26-6

Инструмент

Номер

Название

Использование

МВ990590

А: МВ990212

В: МВ990211

Инерционный съемник

А: Переходник

В: Скользящий груз

•



Снятие сальника картера
дифференциала

•



Снятие и установка внутреннего
вала (используется совместно с
МВ990906)

МВ990560

Съемник подшипника

•



Снятие и запрессовка
подшипника внутреннего вала

•



Снятие подшипника муфты
подключения переднего моста

МВ990909

Стенд

Крепление картера переднего
дифференциала в сборе

МВ99116

Переходник

Крепление картера переднего
дифференциала в сборе

МВ990810

Съемник бокового
подшипника
дифференциала

МВ990811

Крышка бокового
подшипника
дифференциала

•



Снятие внутренней обоймы
бокового подшипника
дифференциала

•



Снятие фланца ведущей
шестерни

МВ990850

Держатель и

Снятие и установка фланца ведущей
шестерни

МВ990339

Съемник подшипника

МВ990648

Съемник подшипника

Снятие внутренней обоймы переднего
подшипника ведущей шестерни
главной передачи дифференциала
